有鑑於版上已經有一堆高手發表的自製Xperia Z 充電底座, 我在這就單純獻一下醜,
分享一下我自己DIY的專屬充電底做囉~

主要的材料與零件有:
1. 壓克力展示架
2. micro USB母座轉USB A轉接頭
3. 開關
4. Pogo-Pin
5. 碳纖維貼紙

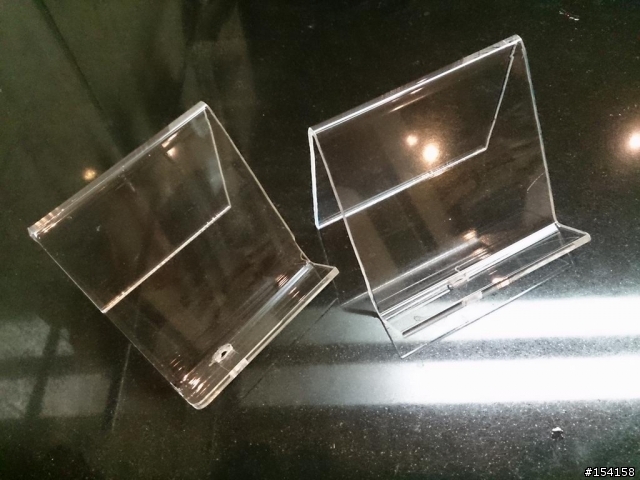

首先就是將32cm長的壓克力展示架裁切成3等分, 其實原本是計畫是要裁一半做兩個長度較完整的座充, 但是測試了一下其實10cm就可以放得很牢靠, 就節省一些空間直接做3個囉!
Xperia Z 充電底座 DIY-浪漫紫色版

由於同時有使用其他android手機, 因此要考量換插頭的方便性, 因此還是決定使用
原廠旅充/充電線來當電源.

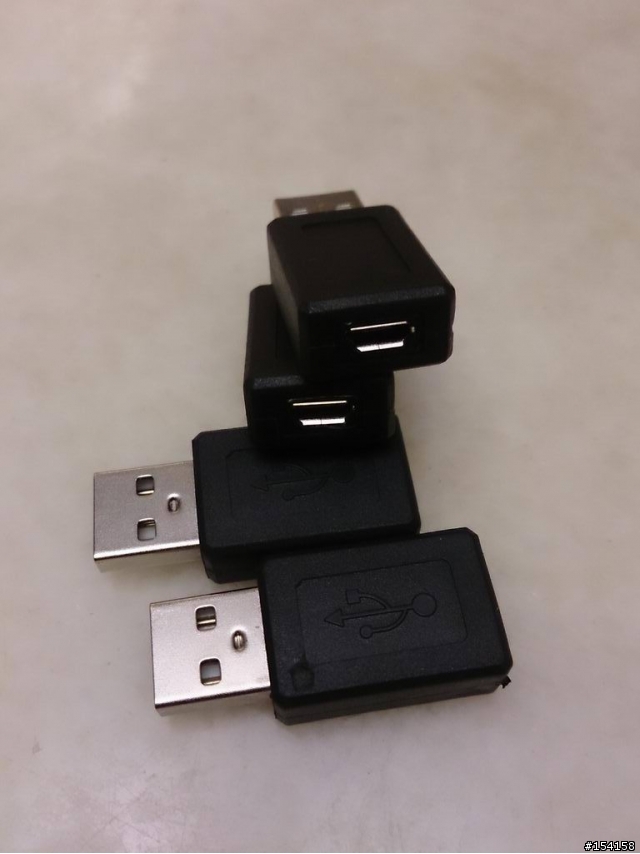

但是本人焊接技術實在太爛, 那麼小顆的micro USB我一定銲不了, 所以上網買了這種轉接頭,
把A type 鐵殼拔掉, 這樣焊接空間夠大了吧!
Xperia Z 充電底座 DIY-浪漫紫色版


然後將充電接點的定位位置畫出, 依照Pogo-Pin的大小挖個孔
Xperia Z 充電底座 DIY-浪漫紫色版


由於沒貼過碳纖維貼紙, 因此在還沒施工前就先把貼紙貼上, 減少貼貼紙的難度囉!

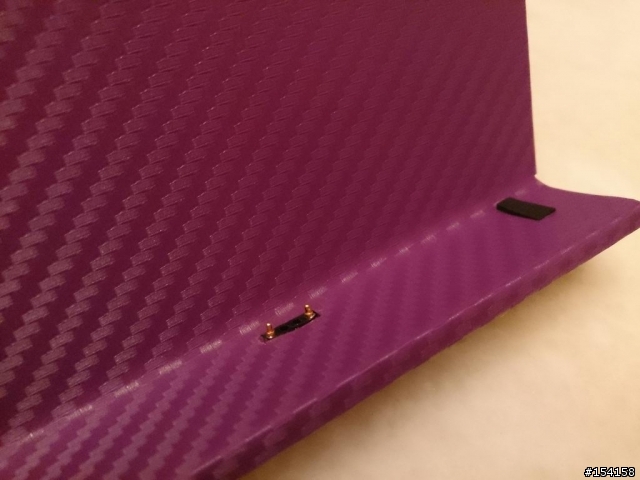

先將Pogo-Pin塞入壓克力座中, 調整好高度, 3秒膠伺候!
Xperia Z 充電底座 DIY-浪漫紫色版

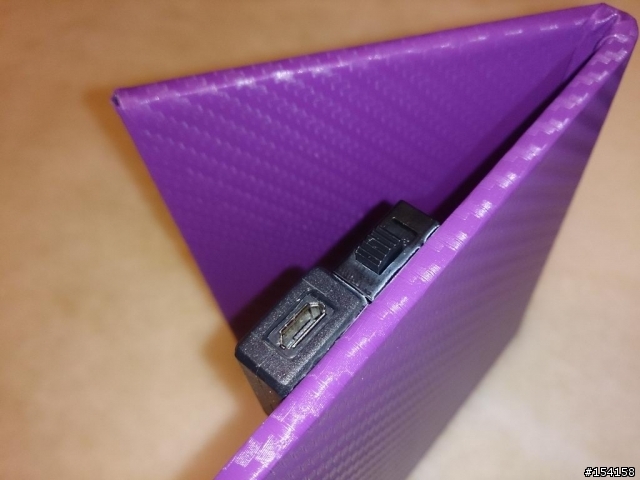

然後把Pogo-Pin, micro USB轉接頭與開關連接在一起, 用熱熔膠把接點和零件都固定起來,
就大功告成啦!!
Xperia Z 充電底座 DIY-浪漫紫色版

Xperia Z 充電底座 DIY-浪漫紫色版

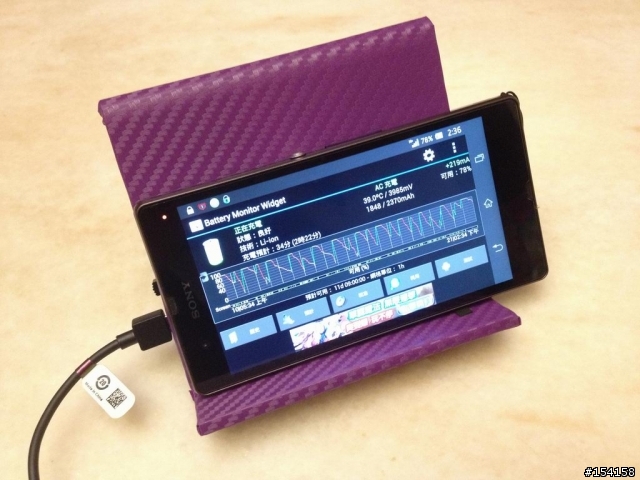

電錶測試一下接點正負極無誤, 就可以把手機放上安心充電啦!!
Xperia Z 充電底座 DIY-浪漫紫色版

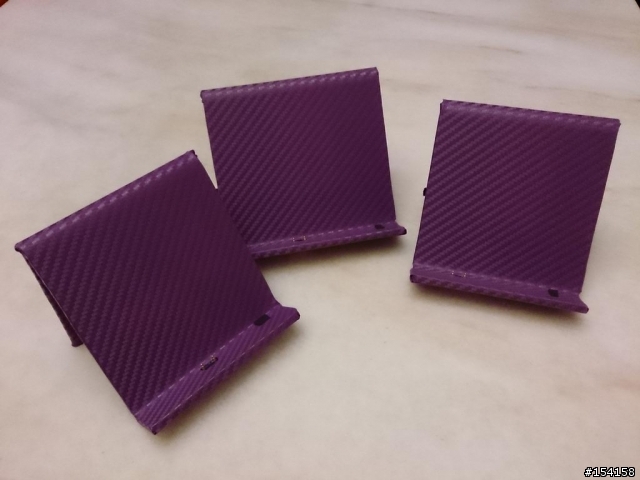

直接一次製作3個!
Xperia Z 充電底座 DIY-浪漫紫色版

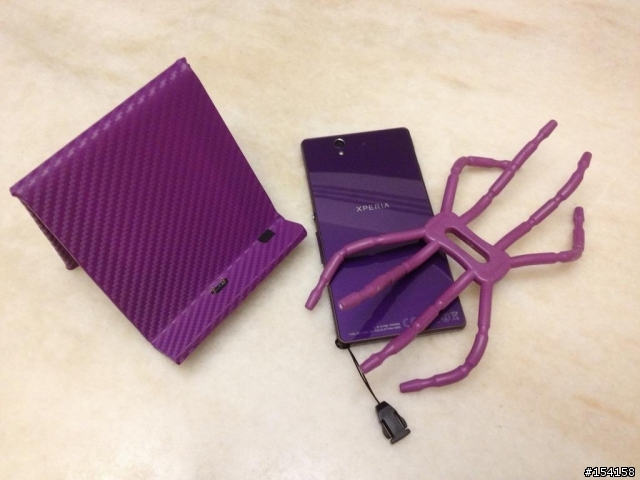

一整個都是紫色的搭配, 爽度加分啊!
Xperia Z 充電底座 DIY-浪漫紫色版
不錯耶!感覺滿炫的, 本想說五分奉上, 但熱融膠使用得有點影響外觀, 四分奉上吧


推啦!!

越來越多人自製了,不然原廠的座充無法使用好看保護殼,真麻煩~~
請問一下開關要去那買呢...?

好天氣1127 wrote:
請問一下開關要去那買...(恕刪)


開關電子材料行都有, 有很多不同款式可選擇, 我只是剛好手邊有這種~
