自製Xperia Z 專用充電車架

其實已經有很多網友自行自製有充電功能的車架

我的比較簡單充電接觸點直接拉USB線,再並聯一顆LED,

但沒有開關因為手邊沒有也就不加了

先來看圖吧!!! 這個車架是Y拍買的,只有看到這家賣的是專用的

可是無奈還是沒有車充功能,所以就自己加了,其實當初它設計還有缺點

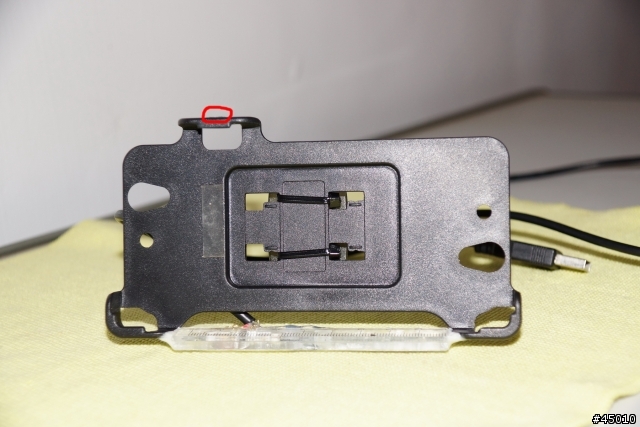

一端兩角是沒有孔的,也就是說充電孔是不能打開的,這是改良版

只要將車架轉 180度來放,就不會檔到USB孔了

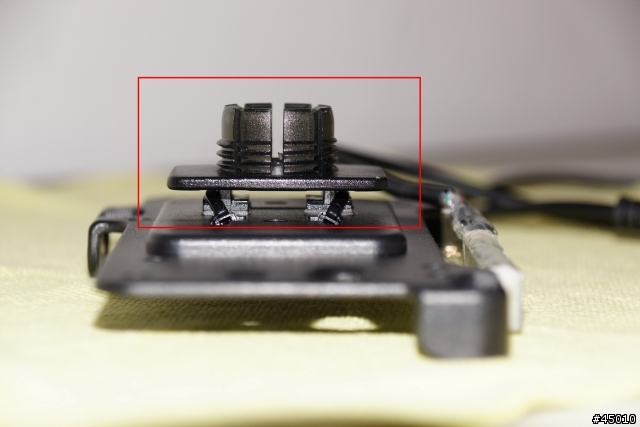

首先吸盤支架是HTC Disire HD的專用車架

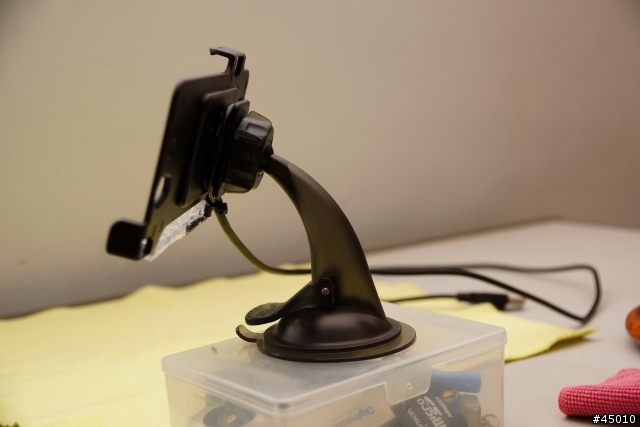

這一塊也是原本車架的,只用3M雙面膠+兩條束帶綁好,很穩的

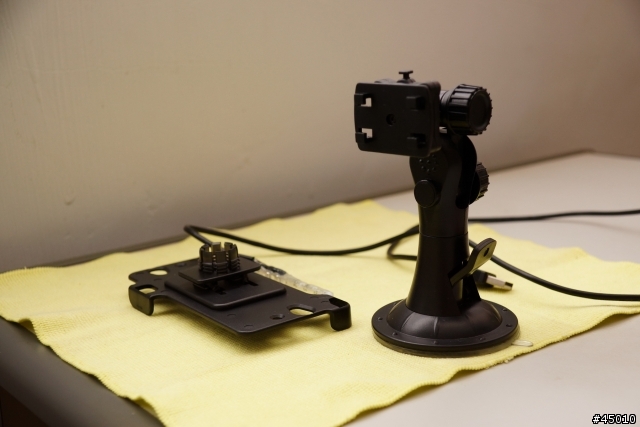

它原本的吸盤支架太長,也不喜歡所以就不用了

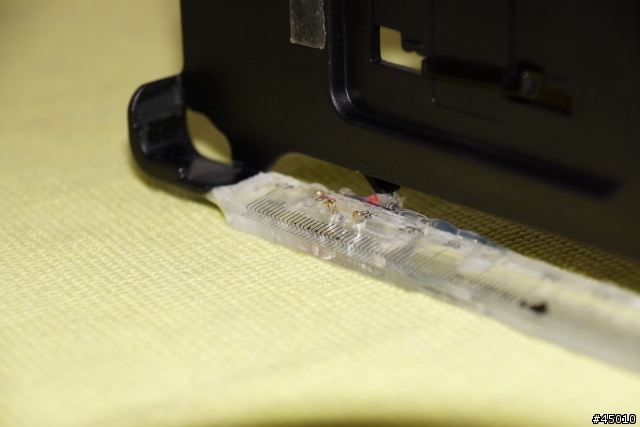

因為手中沒有適合的材料,隨便用了透明的尺來材切使用
量好長度兩端直接用膠粘合,上面還有好施力的角但被我掰斷了

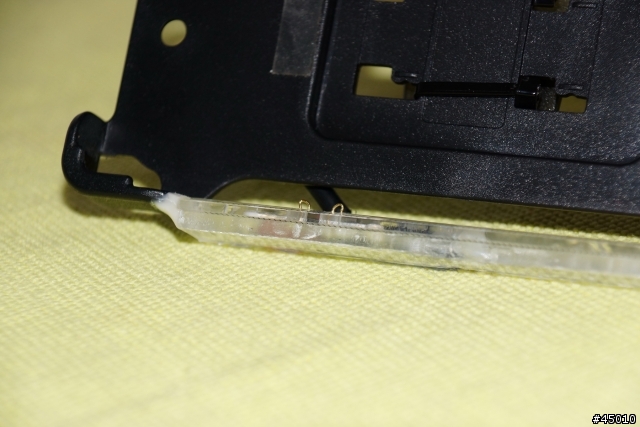

因為手邊也沒有探針好使用,只好拆舊的充電器彈簧來使用
內部是有空間讓手機放入後會往下彈,不會硬擠壓





兩片透明的尺粘合,中間是有空隙的

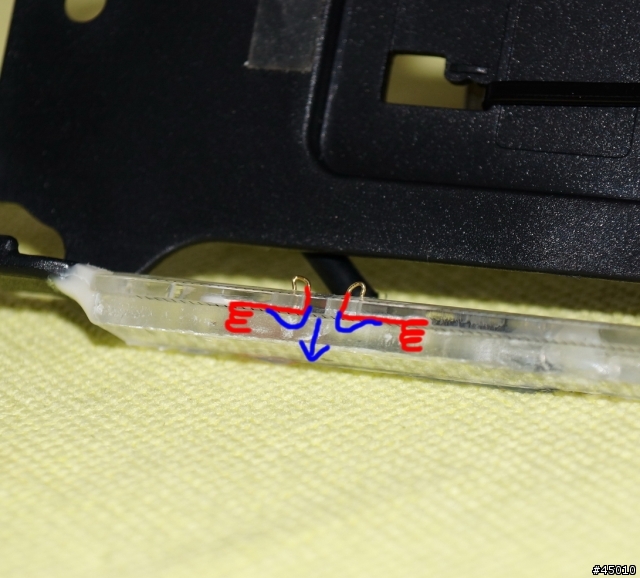

紅色是彈簧預載位置,藍色是下壓後下彈位置

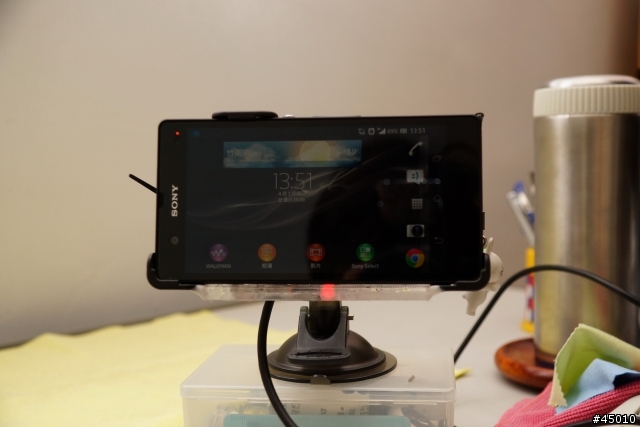

完成後充電樣...



因為是完成後才補拍的所以沒有更詳細的圖就抱歉了
但還是不難製做,用探針會比我用彈簧更好做...
