紡車捲線器的線排成上多下少是何處故障?

捲線器型號:DAIWA World Spin 2500
平價入門機型,購於2018.06
剛使用的前數個月很順,很滿意,
線杯上的線排列得相當平整,沒有任何問題。

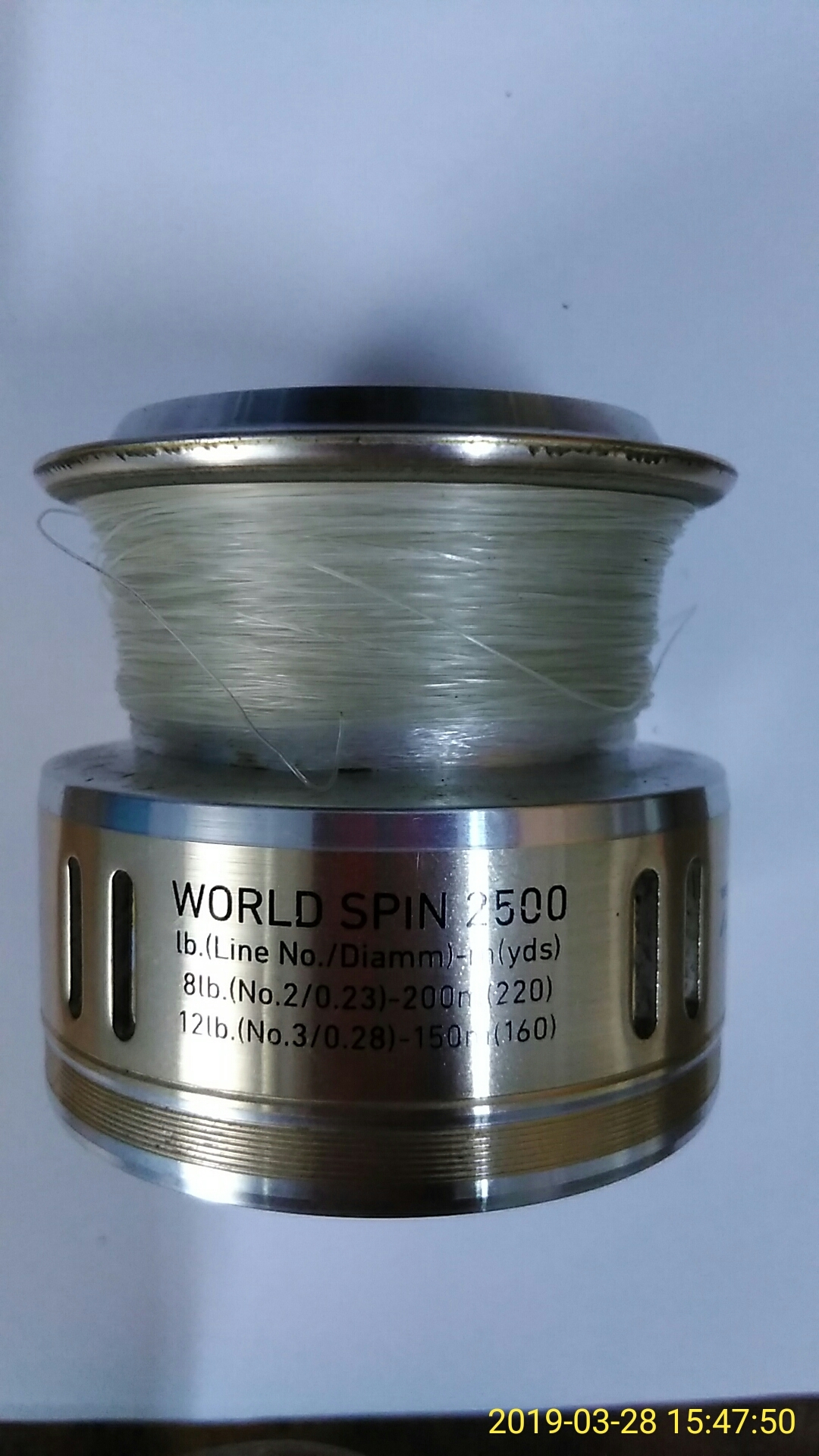

使用30次左右之後,大約是從2019.02開始出現下圖的症狀:
線杯上的線排列方式呈現上多下少的倒柱狀(但整個捲線器還是很順)
這個症狀讓線杯最多只能裝上約4~5成的線,否則魚線會從線杯的上方溢出。





我有做過下列的檢查:

1. 取下線杯及煞車片,檢視並無任何異物卡住, 干涉或異狀。

2. 確認捲線器所有螺絲的緊度OK。運作時,平順無異音。

3. 確認煞車的緊度是適當的(曾嚐試把煞車鎖死,反覆多次甩路亞再回收,問題無改善)。

4. 整杯的線換新重繞(圖中為1.5號尼龍,重繞的當下就發生上多下少的倒柱狀)



捲線器只用來路亞釣,路亞克數4g~8g
使用時極為愛惜謹慎:
沒有海釣過,沒有摔過,沒有卡砂,每次作釣回來都有清水擦拭。
也沒有大部或細部拆解過(在下是機械白痴,拆開來有99.9%的機率會裝不回去。)


當初購買時,商家(漁拓)已說明此款捲線器沒有保固,
所以不考慮送修。
請教這種情形是如何造成的?
使用者可以自行排除嗎?


不知是否有懂捲線器的達人能夠協助解惑?
謝謝
2019-03-28 20:41 #1

sundaydrummer wrote:
捲線器型號:DAIWA...(恕刪)


你這個是不是線杯拆下來泡水之後才這樣的,會不會是中間的墊片你拆下來時掉了沒注意到~~~捲線器一般新買來時裡面都還會附墊片(我的都s牌的裡面都會附)daiwa的應該也有,不過你這個蠻扯的~~~,一般上下不均只是差一點點而已~~~~

如果你的盒子還在,看一下捲線器的爆炸圖裡面是不是少了線杯中間的墊片,墊片少了,你線杯裝回去會往下沉一點點,收線時,線就會比較集中在上方~~
軸心上的墊片少了+1
掉了的話用塑膠片剪幾片鑽個洞墊上去試調厚度

sundaydrummer wrote:
捲線器型號:DAIWA...(恕刪)


看看這個墊片還在不在

首先要謝謝2F,3F,4F網大協助回應。


綜合達人們的診斷,均指向[軸心上的墊片]丟失的因素。

雖然我記憶所及購入新品時,軸心墊片就是如下圖所示:
一個紅墊片X,和一個有齒金屬墊片Y
總共2個墊片,並沒有遺失過任何墊片。
[軸心的近照如下]





但由於當初購買的是附有原廠魚線的[附線無盒版]捲線器,
故沒有附盒子,沒有爆炸圖(google也找沒有),也沒有備用墊片。
造成現在也無法透過爆炸圖來確認問題所在。


因此想要請教:如果想要額外加上墊片來改善問題,
應放置在下圖 A,B,C 哪一個位置才適合? 謝謝
sundaydrummer wrote:
首先要謝謝2F,3F...(恕刪)


如果是我,我會剪個大小跟x墊片差不多的,放在B的位置

不過你確定你捲線時,線杯上下的速度正常嗎?因為看你的線杯線上下真的差太多,通常因為墊片關系造成的應該不會一下子差很多才對~~,以前我好像曾經碰過一次,裡面像麻花捲(它是控制線讓線杯上下動的)的那個齒壞掉,沒記錯的話這東西壞掉的話也會~~~

sundaydrummer wrote:
捲線器型號:DAIWA...(恕刪)

線材變質
「世界上有兩種無窮無盡:一種是宇宙,一種是人類的愚蠢。......」/愛因斯坦
依你這個捲線器上線後的情況來看,應該是軸向行程的功能已經無法動作所致,跟你提出的幾個觀察點没有關係.

另外,如果是墊片掉失,纏線後應該會是上部較厚没錯,但也不至於差那末多,頂多墊片的厚度而已.

你可以試著將線杯卸下後空轉,觀察一下軸心有無上下移動就明瞭了.

如果是這個原因,建議直接換一個新捲線器,不用修了.
紅色墊片拿掉然後重上線試試。或是紅色跟金屬的交換位置再重上線試試。

我也曾發生上多下少的狀況,是交換墊片位置後來就好了。

不知道您的狀況是否適用就是了
謝謝樓上網大們的回應,對我排除故障有很大的幫助。

首先,關於加墊片的方法,是可以改善問題的。
但如同網大所料,魚線上多下少的排列實在差太多,
不是一片墊片可以修正回來的。
此外,加墊片在[B]或[C]的位置時,
會造成另一問題:線杯變成啞吧杯,
被魚欺侮時沒有滴嗒滴嗒。


第二,用極低速運轉觀察中軸運作的行程(拆下線杯或不拆下線杯):

中軸的行程上下~下上似乎沒有什麼大異常。
只有當線杯運行快到最高點附近時,
似乎有一點點極細微的[跳頓]或[頓跳]。
或許可能這就是網大所言,軸向行程或有掉齒所造成的。

曾嚐試拆解這捲線器一探究竟,
但拆到一半驚覺有99.9%的機率會裝不回去,也就放棄了。
所以也沒看到內部是不是有掉齒或滑牙。


目前這捲線器還可以湊和著小搞搞,
視覺上看了不爽也莫可耐何。
症狀要是更糟了,就買新的吧。
就醬。
