Zenfone3 ZE552KL充電電流測試

六星級 wrote:
看來透過TYPE C轉接頭仍可以快充...(恕刪)

電學基本定律 :
P(功率)= V(電壓) X I(電流);單位「W(瓦特)」、
I = V / R(電阻)、
T(時間)= R X C(電容)
F (頻率、週期)= 1 / T

給您去算算功率大小可得的時間,即快充還有一個時間快慢特徵嘿!

其中的R,在此是線含接點的總合阻抗,就叫線組阻抗(即「線阻」),其大小也影響電流流量的大小,而線阻大了是危險的(可形容成接觸不良),因會產生熱阻效應發熱,長耗散熱不了就會積溫變高熱溶解週邊物品或引出火災的。

而就高通的標準快充(QC Vx)言,有DC 5V/2A(一般的標準)、7V/2A、9V/2A、12V/1.5A,真快充能完成的時間,在功率不同轉換下才能大大縮短充電時間的,不是有個較大電流就能充當快充的!

另外,好的線材,比原廠提供的多的是,而並不是便宜就差、貴就好,其實我是要強調使用者習慣和認知是很重要的。
小笨之 wrote:
最近剛入手了5.2...(恕刪)


您的狀況就跟我前面分享的狀況是一樣的,zf3 5.2 手機沒有問題

就網路上的分享看起來,zenfone3 5.2(ZE520KL) 跟 5.5(ZE552KL) 充電曲線完全不同

zf3 5.5 比較可以一路1.9A快充 (可能散熱面積比較大,熱管控沒那麼嚴格)

zf3 5.2 則是會走高高低低的兩段式交叉充電 (熱管控比較嚴格,一發熱就降電流)


不過本人對於快充則是沒啥興趣,現在手機都不能換電池,還是慢慢充(溫度低)電池的壽命會長一點


zenfone3 5.2(ZE520KL) 的充電電流數據 (原廠充電器、HP大豬頭) (兩者相同)
16-80% 約 70分鐘
80-100% 約 50分鐘
16-100% 總共約 120分鐘




zenfone3 5.2(ZE520KL) 的充電電流數據 (使用不相容的充電器) (0.9A充電)
16-80% 約 100分鐘
80-100% 約 50分鐘
16-100% 總共約 150分鐘 (原廠充電器則是120分鐘)
(不相容的充電器其實只在 16-80% 這個區段 慢了30分鐘,而且充電比較不會發熱)

jeffcheng0829 wrote:
我的經驗跟上面的不一樣哦,不論是用Asus 9v 2a/5v 2a 那一顆,還是原廠白色5v 2a那一顆,
搭配上LG原廠線(45cm &120cm & 180cm都測過)+網路隨便購買的(一顆25元台幣的type c 轉接頭)
或搭配原廠type c的線(白色)都能上到1.9A的充電,重點是不要接外接的測式器

但如果是搭配Zenpower + LG 45cm原廠線 + type c 轉接頭 跟原廠type c的線比起來,
會從1.9a 掉到平均約1.8a左右,50%以前約1.85a, 50%-80%約1.7a

Samsung 5.3v 2a 的充電頭不論搭配啥麼線,都只能跑1a 左右
Samsung 9v/1.67a & 5v/2a 的快充頭,也是不論搭配啥麼線,都只能跑1a 左右。
感謝測試。

外接的測試器還是比較好用,因為能快速即時顯示電壓及電流,前提是要挑選較不會影響測試結果的外接測試器

同樣 5.3v 2a 的 HP大豬頭 在通用性方面這次又贏了 Samsung 5.3v 2a for Note3。

nichic wrote:
您的狀況就跟我前面...(恕刪)


從你貼上的資料看起來溫度鎖在40度,超過就掉回1A,可是我的資料看起來不是這麼回事,溫度根本不曾高過40度,而且跟快充開啟時間完全不相關,我嘗試過很多app,每個溫度偵測都是一樣的值,所以應該不是軟體的問題,有可能是我這台溫度回報就是錯的,不過還好總充電時間是差不多的。

話說你的app好像沒有在Google Play了? 有比較像的是3C battery monitor,是換名字加改版了嗎? 你那個版本還有辦法抓的到嗎? 想試試看

小笨之 wrote:
從你貼上的資料看起來溫度鎖在40度,超過就掉回1A,可是我的資料看起來不是這麼回事,溫度根本不曾高過40度,而且跟快充開啟時間完全不相關,我嘗試過很多app,每個溫度偵測都是一樣的值,所以應該不是軟體的問題,有可能是我這台溫度回報就是錯的,不過還好總充電時間是差不多的。

話說你的app好像沒有在Google Play了? 有比較像的是3C battery monitor,是換名字加改版了嗎? 你那個版本還有辦法抓的到嗎? 想試試看


就我的觀察(usb電流監測計),zenfone3 5.2(ZE520KL) 的充電電流高低切換,並不是只有單純的依照溫度決定
總之,依照 時間跳換 或 溫度高低,它會「自己看著辦」,有它自己的公式就是了

我們(消費者)就只要看 70分鐘(16-80%) + 50分鐘(80-100%) = 120分鐘(16-100%)
有符合上面的大概範圍,這顆充電頭(線)就算合格有支援 zenfone3 5.2(ZE520KL) 的快充了

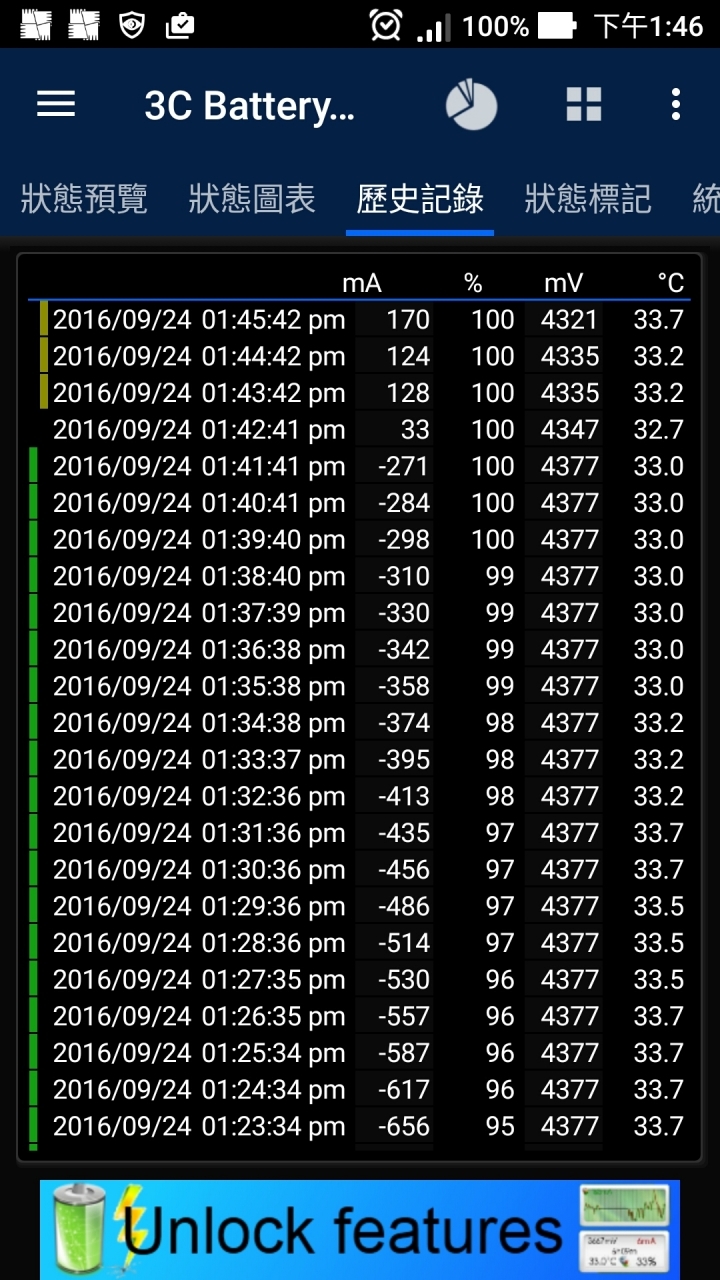

Battery Monitor Widget 這一陣子剛剛好改名叫 3C Battery Monitor Widget,兩者是同一套app

「組態設置精靈」如下設定即可 (白底或黑底到 設定>用戶介面配置>主題管理>使用明亮主題 去調)
這兩天發現手機不知道為什麼充電電流卡死在0.9A以下(PS:電量都在20%左右),換原廠充電頭也一樣,死馬當活馬醫,重開機才好,看起來ZF3的快充真的有bug!
好文啊!不錯的測試,收起來 !
AbdA wrote:
電學基本定律 :P...(恕刪)

分享 ONPRO UC-2P01 USB雙埠電源供應器/充電器(5V/2.4A)的測試結果




(更新到#52樓)

zenfone3 5.2(ZE520KL) 的充電電流數據 (使用不相容的充電器) (0.9A充電)
16-80% 約 100分鐘
80-100% 約 50分鐘
16-100% 總共約 150分鐘 (原廠充電器則是120分鐘)
(不相容的充電器其實只在 16-80% 這個區段 慢了30分鐘,而且充電比較不會發熱)


六星級 wrote:
Type C線材使...(恕刪)


原廠配的充電頭裡面應該不是 D+ D- 短路

而是有 charger IC

原廠充電頭配原廠線 + 電流計實測確實可以跑到 2A

我有發現ZE552KL會回授給 charger IC ,而電流會先由 600mA ~ 700mA 跳動約數十秒後,判定為2A條件達成後

手機就會去做最大抽載,也就是 2A 充電, 應該是經由 USB D+ D- 來做回授條件

為何會這樣說 , 因為我故意用一個 D+ D- 短路的快充頭外掛在原廠充電頭上,電流怎麼跑都是 1A內
