由於現在行車糾紛頻傳，再加上路上流氓也挺多的
所以時常有爭議的畫面屢屢出現在你我眼前，所以現在車上配有一台行車紀錄器好像已是常態
市面上行車紀錄器種類繁多，小弟我在去年添購了視連科的DS1來當我的紀錄器
一切都安好的情況之下使用了半年，就在不久前我原廠配送的車用線GG了...
本來是想說應該是保險絲的問題所以就去買了保險絲來更換，沒想到插上去又燒了...
而且這次連點菸器上面的20A的保險絲也一併GG了...
在過年前因為我更換保險絲的時候不小心把行車紀錄器的車充線上
保險絲前面那顆金屬頭遺失了，這種東西又是特規...賣場也買不到的情況之下
於是乎我打了通電話給視連科詢問這顆金屬頭是否可以購買的到
在工程師的協助之下幫我要到了一個新的金屬頭。
後來多方測試下點菸器電壓電流都正常輸出，而我的導航機也都很正常的運行
所以排除了點菸器供電異常，再來就是機器本身...說也奇怪
插上我的導航機的電源線供電，行車紀錄器便可以正常運作沒有任何問題
這樣使用了二個禮拜一切都正常，所以機器本身OK
再來只剩下原廠的電源線了。由於線材保固只有半年所以....就拆了吧....死馬當活馬醫
一拆開來看....這條線...好像有給他cost down的感覺...外加有點設計上可能有待加強...
整個電路板上只有一個202精密電組，一條鐵線，一顆LED發光電晶體...沒了
整個電路板上只有一個202精密電組，一條鐵線，一顆LED發光電晶體...沒了
以下開始看圖說故事

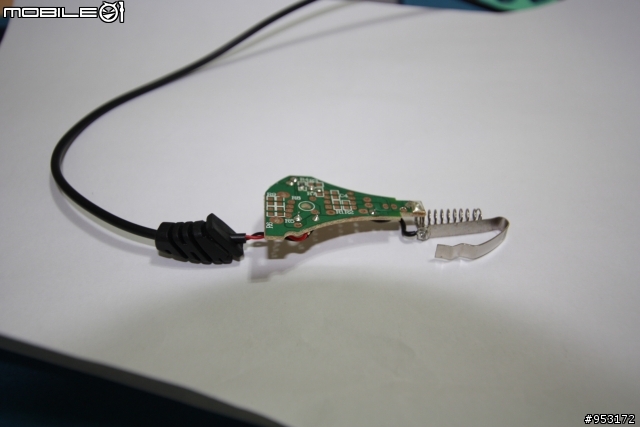

1.基板本體

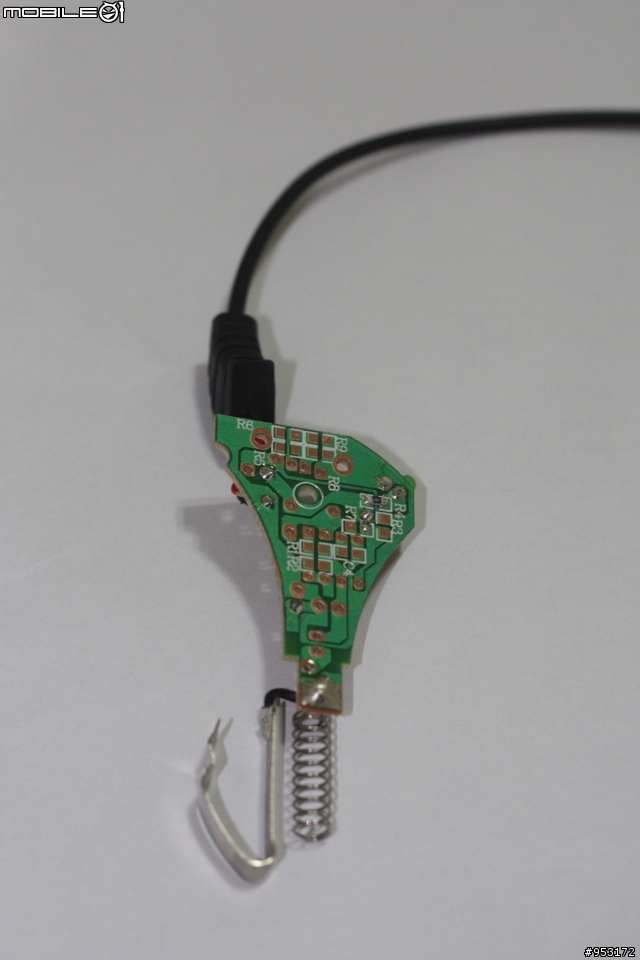

2.基板本體

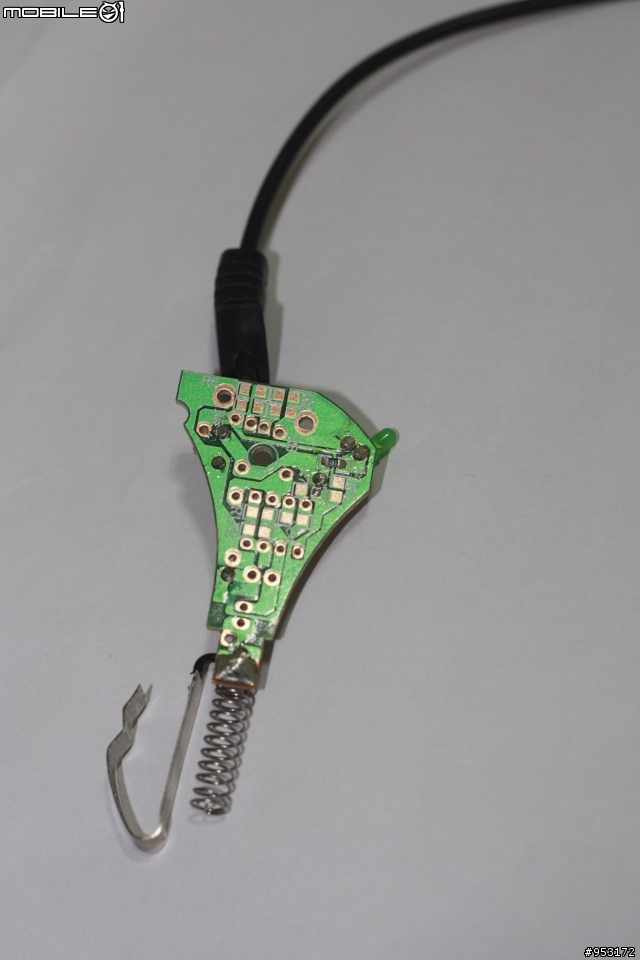

3.基板本體
4.基板背面

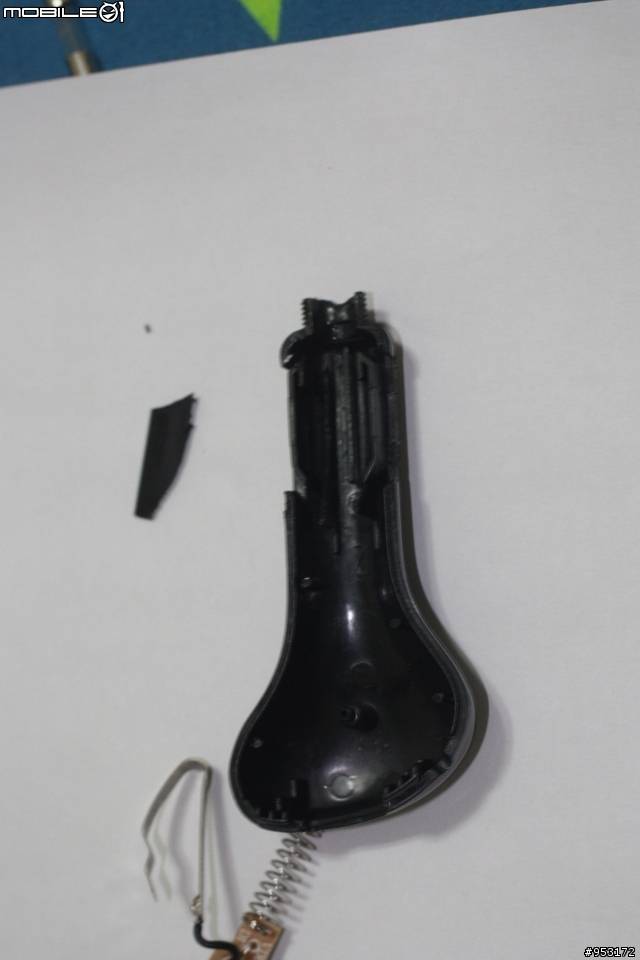

5.線材塑殼

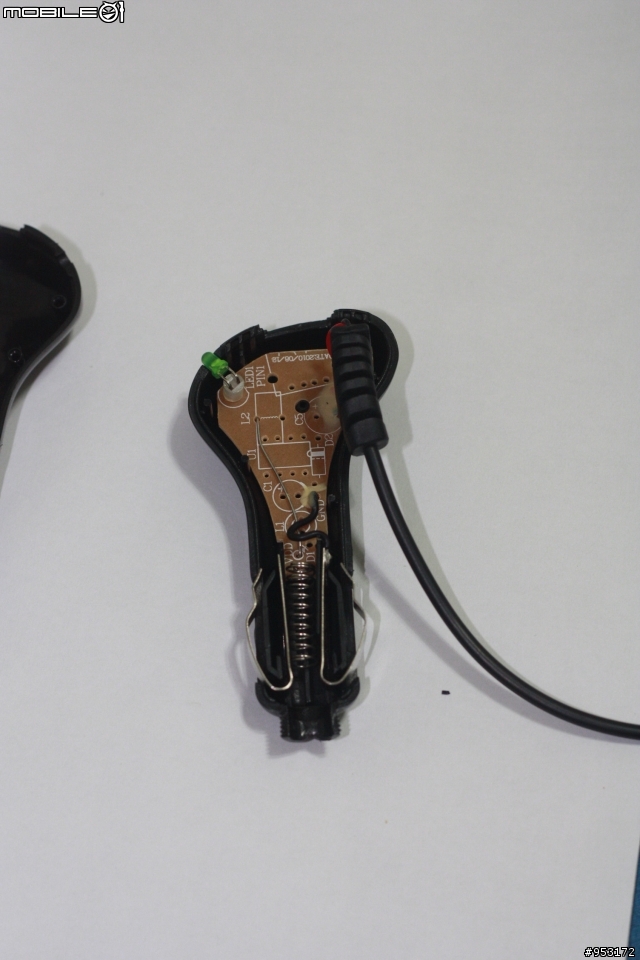

6.基板於塑殼內
7.基板於塑殼內
8.保險絲位置圖

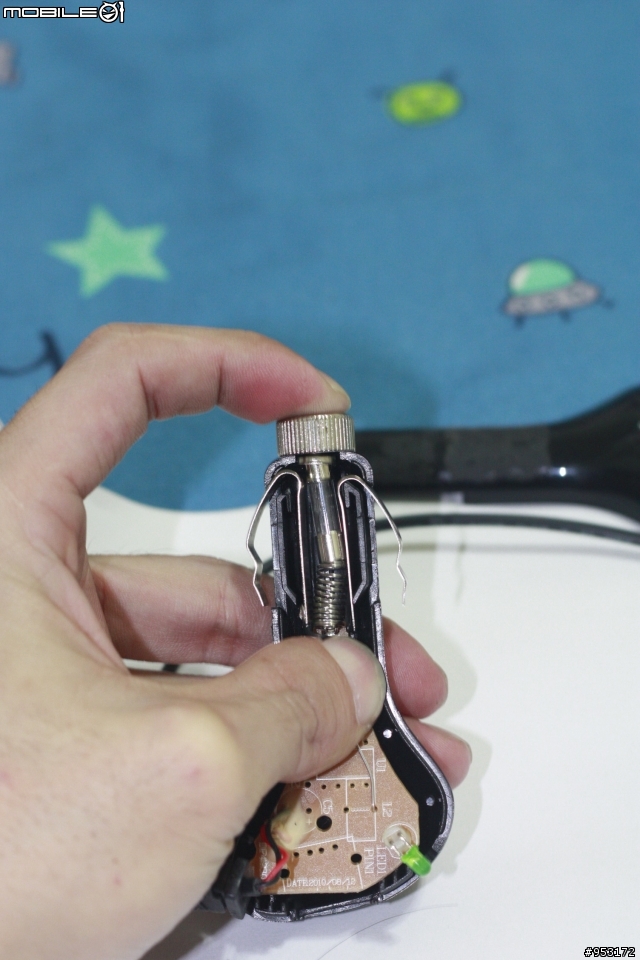

9.保險絲位置圖

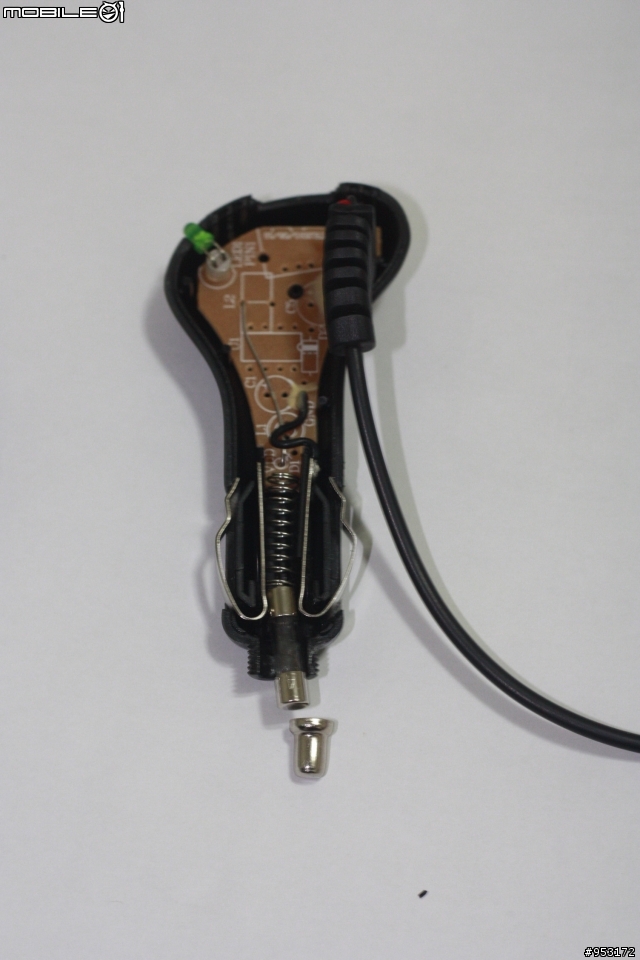

10.保險絲金屬頭
11.塑膠殼固定鐵片的施力點太薄弱，容易在多次插拔後斷裂，這大概賣場人員說的損壞率高的原因
12.供電器剖視圖，由此途可看出正極與負極在這種情況之下會造成短路(等等補上意識圖)
13.這張更明顯的已經造成短路了
)
