rico0123tw wrote:
小老百姓沒門沒道，您應該也很清楚我們一般是不太可能買得到電池芯的～...(恕刪)
就算能買到，價格也會讓您很傻眼...
個人積分：345分
文章編號：37362188
個人積分：1141分
文章編號：37363016

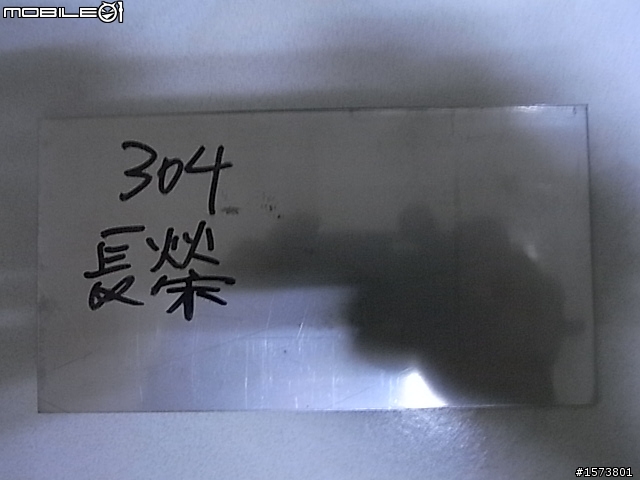

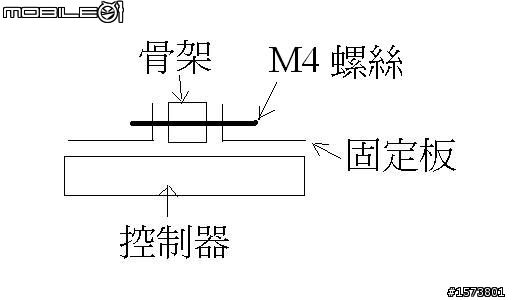

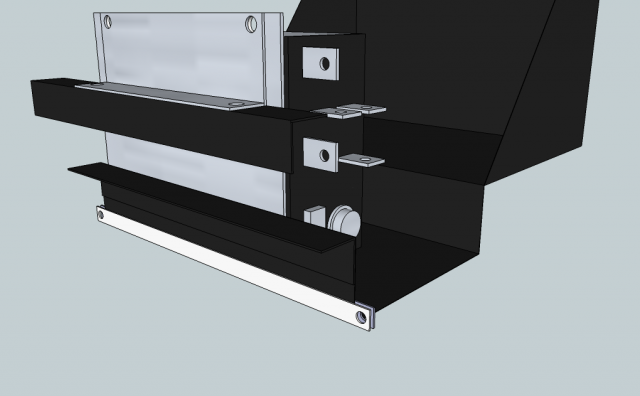

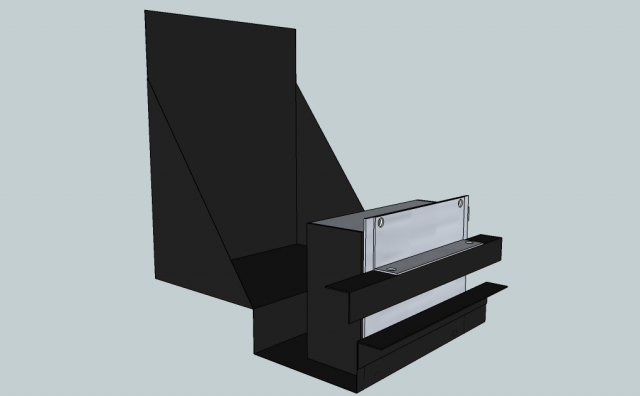

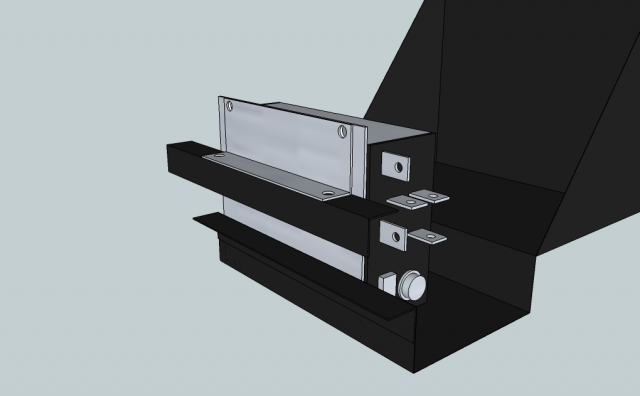

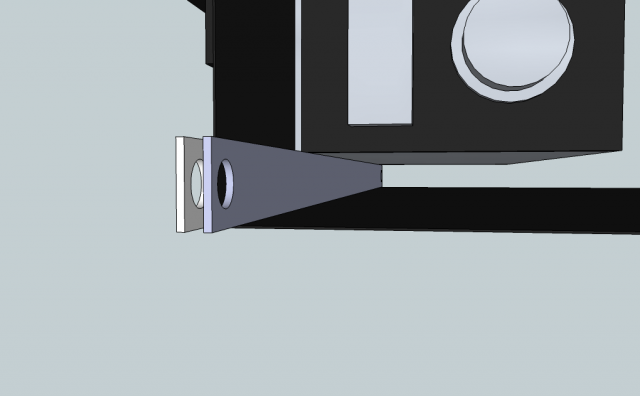

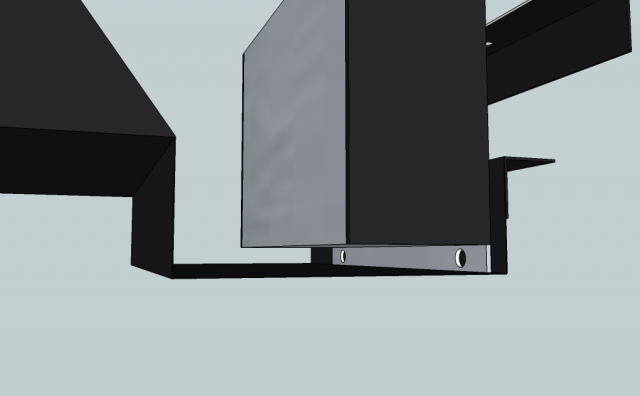

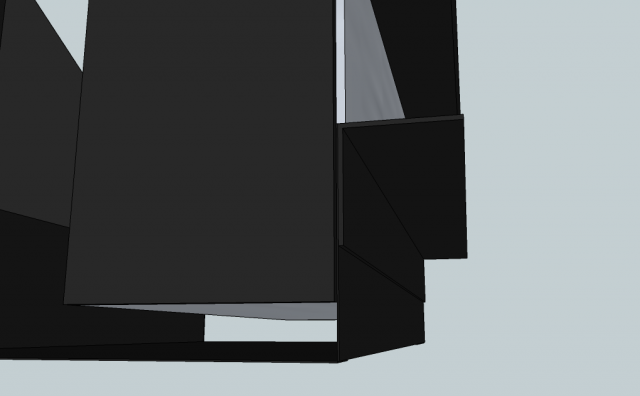

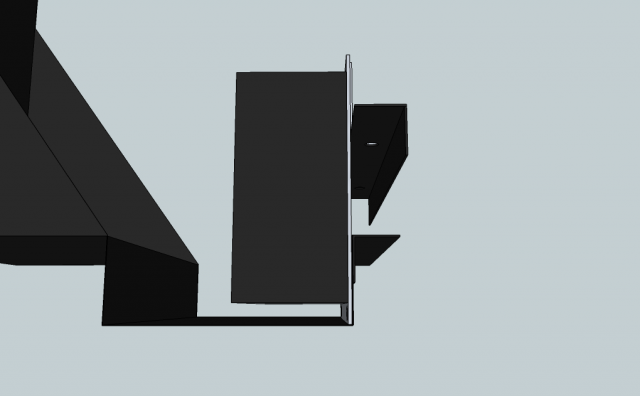

抱歉畫不好,2片固定板對稱鎖的簡單示意圖,還有一方法是可以用電焊的,但..我看骨架好像不是很粗一支,用電焊的能量若太大,可能會焊穿過去,焊破掉,但我有認識技術很好的焊工師傅,什麼都可以焊....只是焊了鐵片之後就無法拆了..若用鋁合金當固定片還可以兼顧一點散熱效果
個人積分：202分
文章編號：37379233
個人積分：1141分
文章編號：37380388
個人積分：202分
文章編號：37382370
個人積分：1141分
文章編號：37390048
個人積分：202分
文章編號：37393544
個人積分：0分
文章編號：37398485
個人積分：202分
文章編號：37401917
個人積分：202分
文章編號：37402570

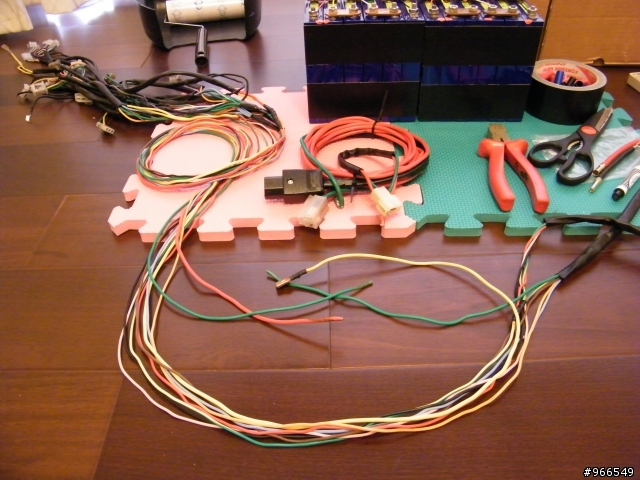

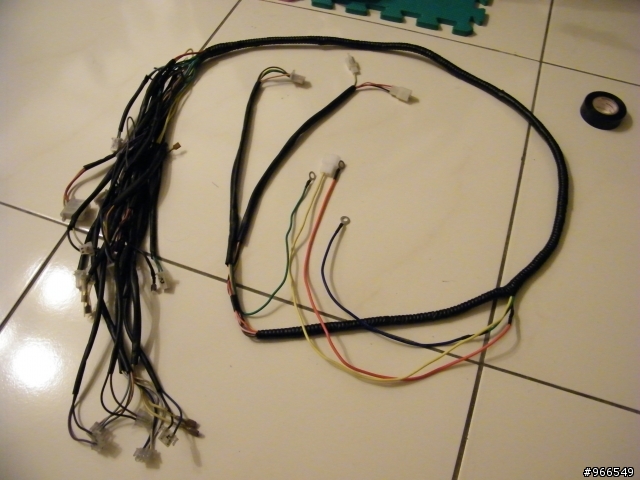

又把皮給剝了，而且這次是剝兩層皮

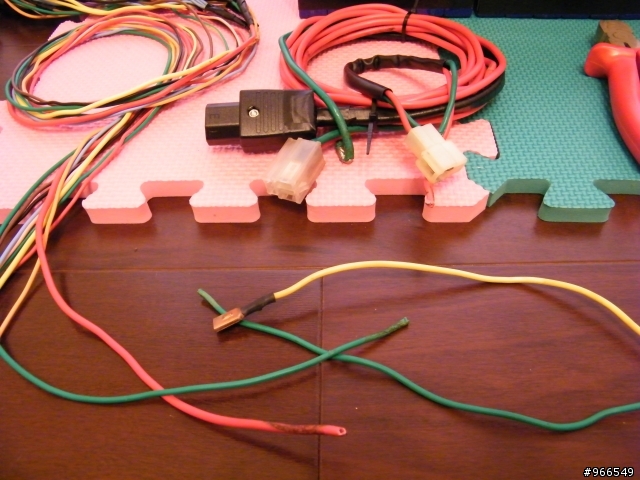

去除原來的主電源線，主線瞬間"瘦身"
黃線是要接上控制器的電源線的，紅色及綠色支線原本是接上主電源線正負極的。
紅線是去KEY，兩條綠線則是要去全車燈系、喇叭以及儀錶等。
由於新做的主電源線正負極我打算完全不進主線，所以以上紅綠線要做R(O)型端子，直接與主電源線一併接在控制器上面！

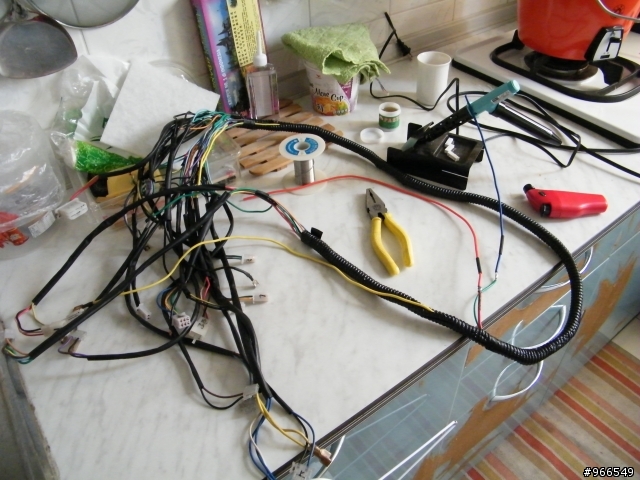

拿去廚房加工（老婆說：怎麼連廚房都淪陷了？
）

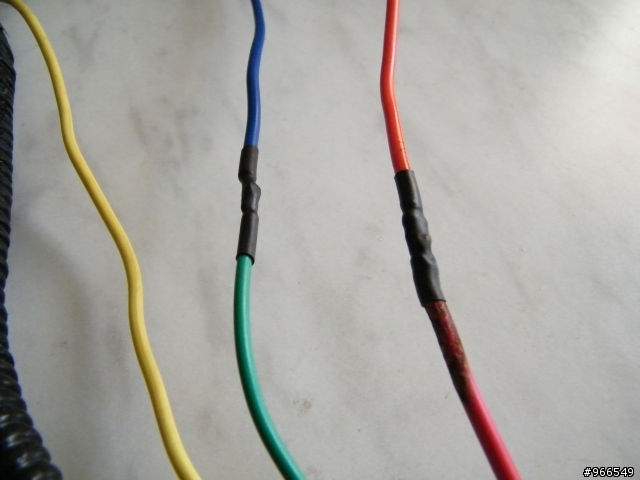

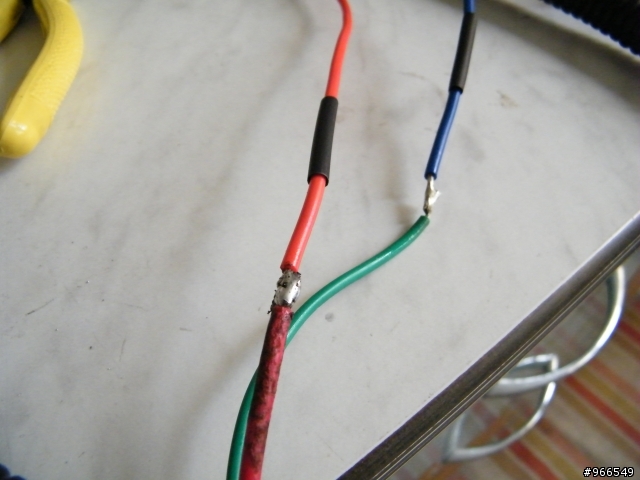

經量測後加長不足的紅綠線。
完成
變成這樣

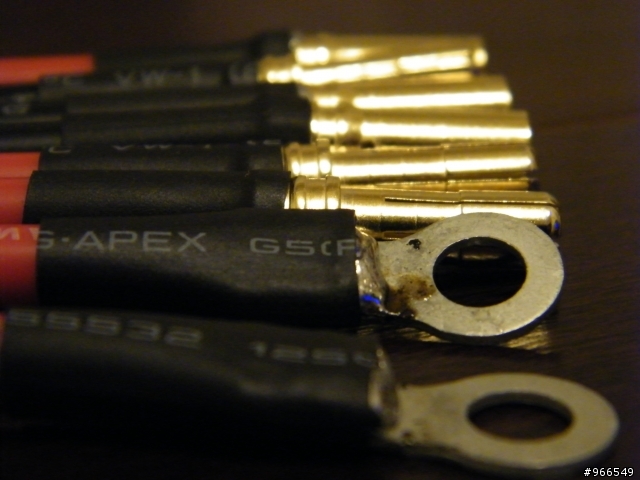

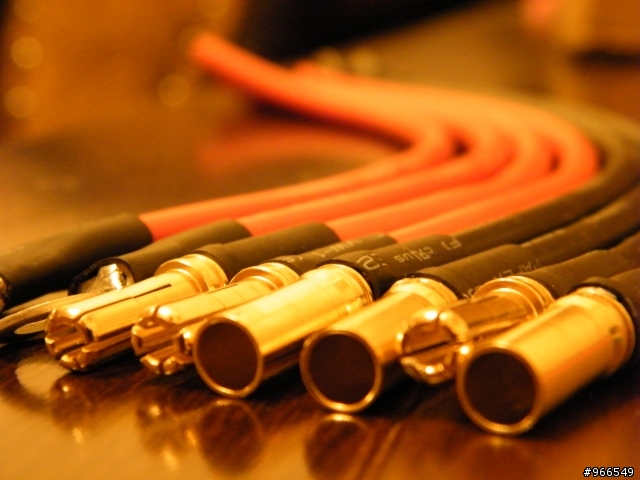

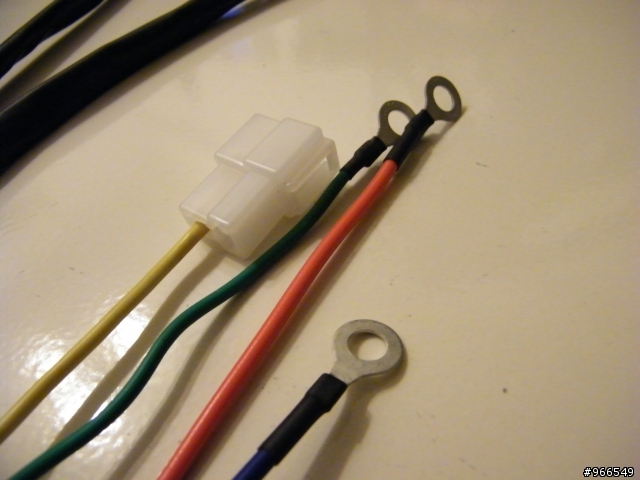

做好接頭

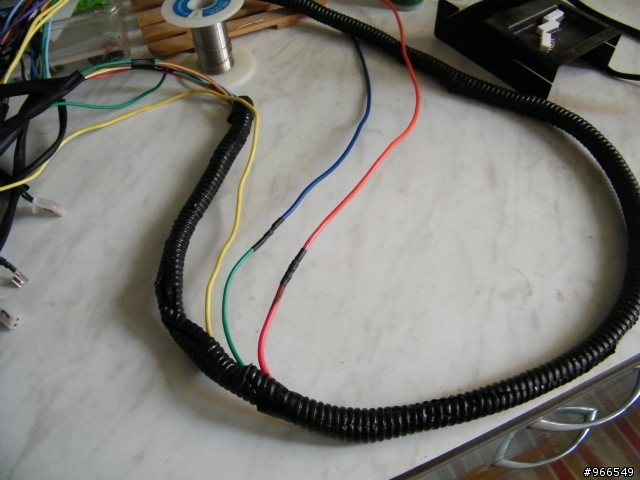

紅綠線(藍線是其中一條綠線的加長)端子分別鎖控制器正負極、黃線接控制器電源線。
又來又把藍綠兩條線合併成為一條藍線，省接一個端子徙增厚度
主線原本已經完工，但此時龜毛病發做了

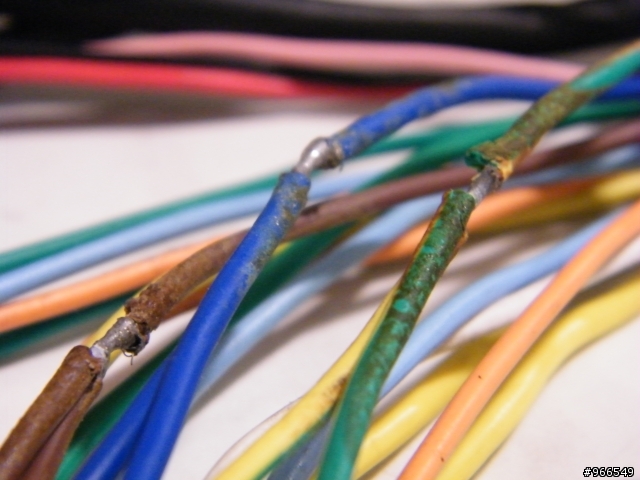

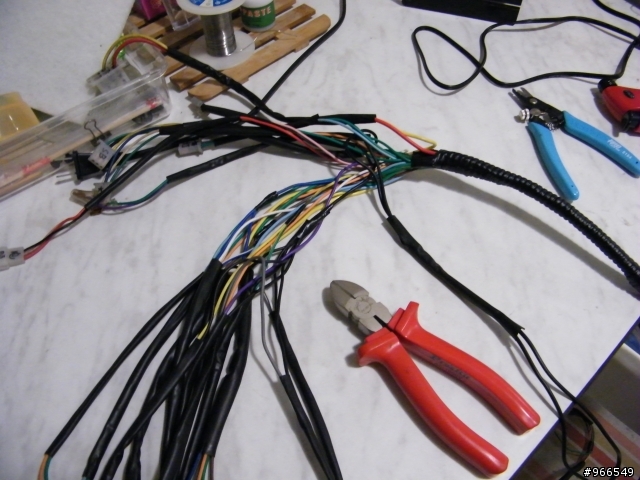

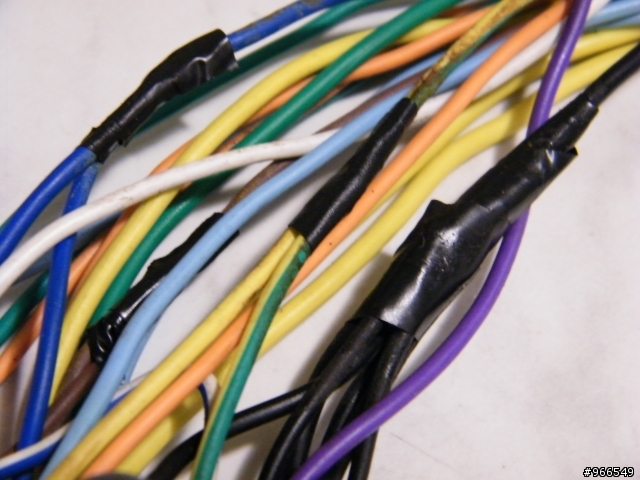

原本主線的分支線處理，有點慘不忍睹

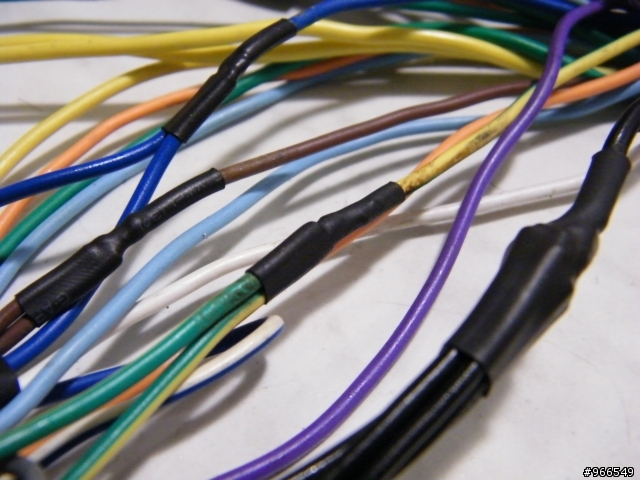

好事多磨，把電火布剝掉，全部剪掉重作。
完成～
電源線及主線的部份算是全部完工了
但原本舊線路的充電線(後來改接電壓計)被我與舊的主電源線一併移除了，所以電壓計還要另想辦法重新幫他從主電源線牽引一組正負極（又想從控制器偷了
）。

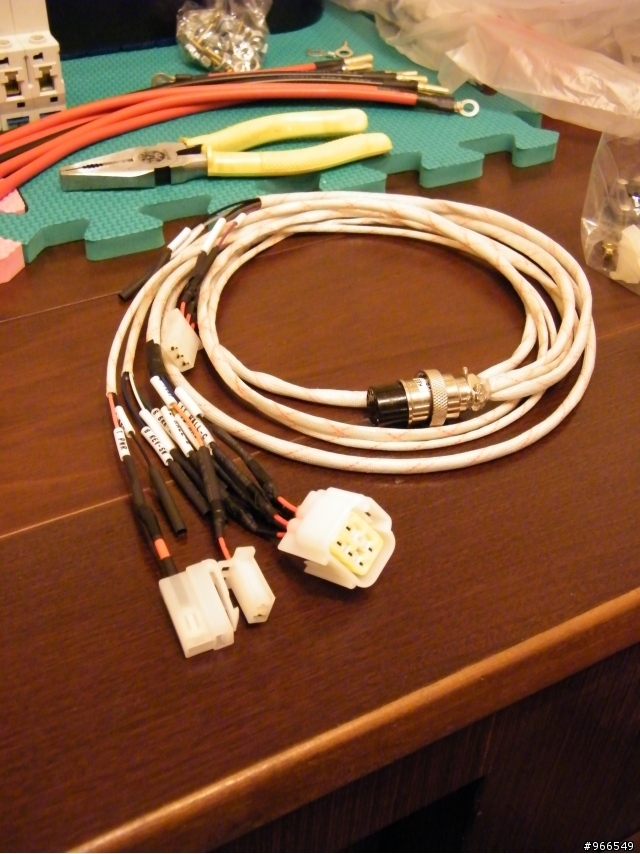

主線完工，最後做控制器電源線的接頭。

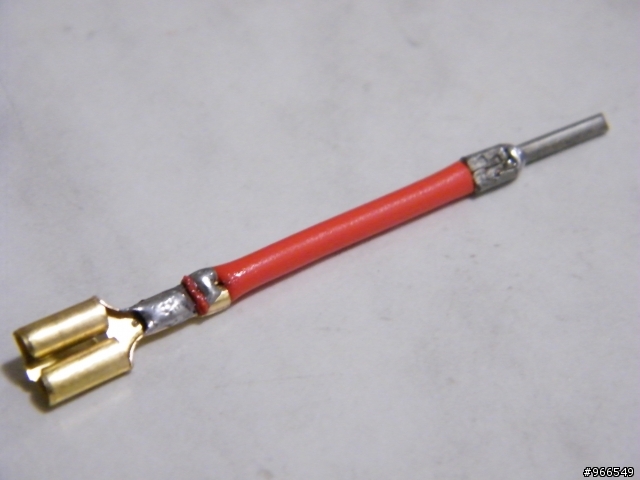

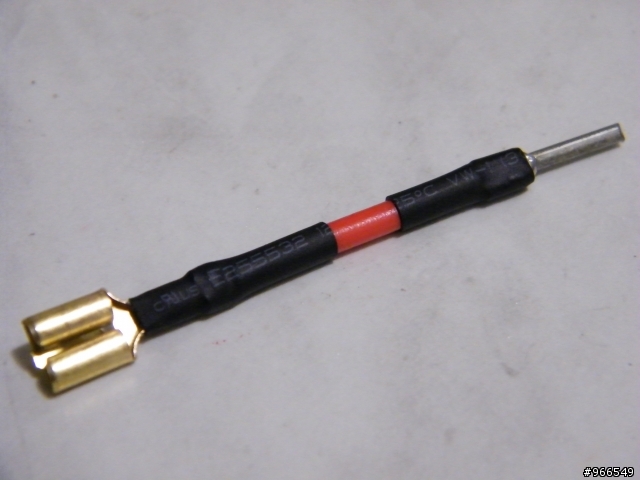

先做針型端子以連接J2線的筒狀端子，流程一樣，剝線頭、壓接端子、上銲錫。
套上熱縮管熱縮，完成。

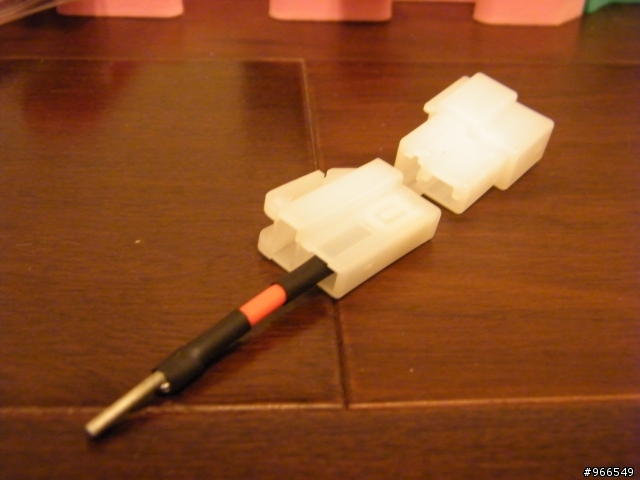

接上接頭。
控制器的J2線也終於全數完工了！
明後天又要值整天班，只好等到下週二休假再伺機重新佈線了！
順便把久沒使用的小NB翻出來充電(電池不知掛了沒)，灌上控制器的程式就可以開始設定控制器的參數了～
睡覺去
