而現在較少玩 寶可夢, 但 身為好奇寶寶的我, 一直都想要知道 QC 2.0 & QC 3.0 行動電源 若是用 有支援 QC 2.0/3.0 的充電器 或是用一般 iPhone & iPad 的充電器 來充電的狀況會是怎樣, 所以又找了有內建 即時電源功率量測 及提供即時電力量測圖表的 GardCharge USB 智慧計時充電保護器 透過手機的App來測一下嘍
註: 由於是分享文, 以下為非專業的測試, 測試結果僅供參考.
---------------------------------------------------------------------------------------------------------------

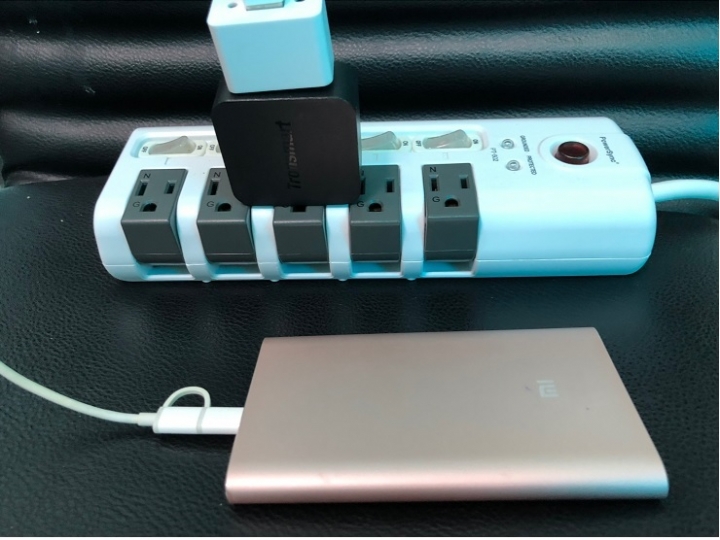

先來看看小米的 10000 QC 3.0 高配版 行動電源 和 Tronsmart QC 3.0 充電器 透過 GardCharge 及手機App來觀察充電狀況. 註: 小米行動電源是基本上已經放完電的狀況下, 來重新充電的.

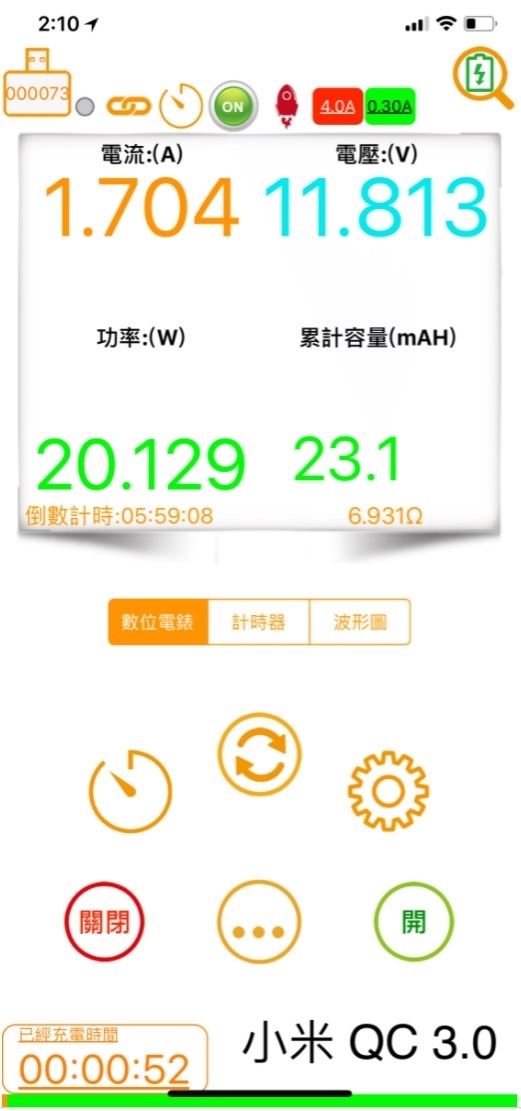

一開始電壓會落在5V, 然後在幾秒內很快的往上跑到 11.7V ~ 12V之間; 而電流在約12V時, 會落在 1.7A ~ 1.8A; 功率是 P = V x A, 會落在 20 W 左右. 看來測試的狀況比 小米 充電器上面寫的 12V & 1.5A, 和 Tronsmart 充電器上面寫的 12V & 1.5A, 的 12V x 1.5A = 18W要好一些 (約多 11%).
開始充電用QC 3.0充電
充電約2小時後, QC 3.0充電電流會下降到1A左右, 功率約12W

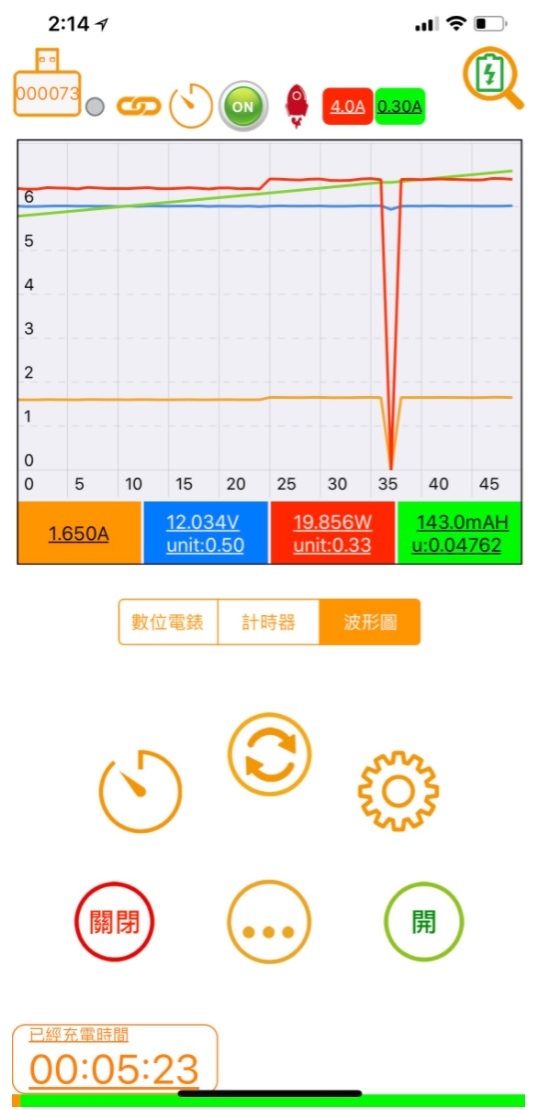

比較特別的是 小米 行動電源 會在每隔約 40 ~ 50秒時會將 電流 & 功率 切到0A & 0W 維持個1秒左右. 在初步觀察下, 有可能 小米 的 QC 3.0 行動電源為了防止電流充的太快而造成安全上的顧慮 (就像若時石門水庫的洩洪洩的太快也會有潰堤的安全顧慮一樣), 然後會調降充電電壓和電流到5V & 1A 或是更低的電流.

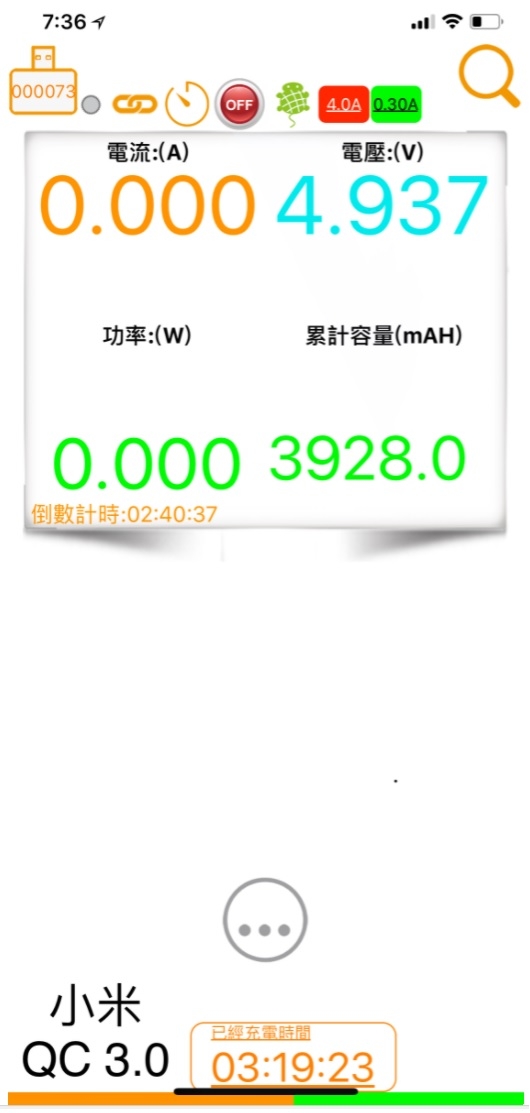

最後用QC 3.0 充電在3小時19分鐘後停止充電 (小米網站寫的QC 3.0 充電時間是約3.5小時, 是差不多的), 而充電的累計容量是 3928毫安時(mAH).
有可能是 小米QC3.0在12V快充時的保護機制, 且能在短時間內(約3小時)就把行動電源充好, 讓使用者能帶出門. 另外, 也有可能是這個電池有點老舊了, 所以沒法跑出較漂亮的累計容量質 (既使是用 10000毫安時 打6折後的 6000毫安時還要少, 約6000毫安時的 65%); 不過對舊電池來說, 還是可以接受的.
註: 那為什麼要把 電池容量打約6折呢? … 大大們可以用Google大神找 “行動電源 容量” 來查詢相關說明.
---------------------------------------------------------------------------------------------------------------
現在把 小米10000 QC 3.0 高配版 行動電源 在放完電後, 和 手上的舊 iPad 5.1V充電器 透過 GardCharge 及手機App來觀察充電狀況.
開始充電後, 電壓會落在5.04V ~ 5.09V之間, 而電流會落在 1.2A ~ 1.5A; 功率會是在6 W ~ 7.5W左右. 在6小時充完電後, 充電的累計容量是 7163毫安時(mAH); 這個值是比10000毫安時 打6折後的 6000毫安時還要的好一些, 多約 20%的電力. 看來用5.1V的充電器充電可以多充一點, 但需要的充電時間, 也相對的長一點.

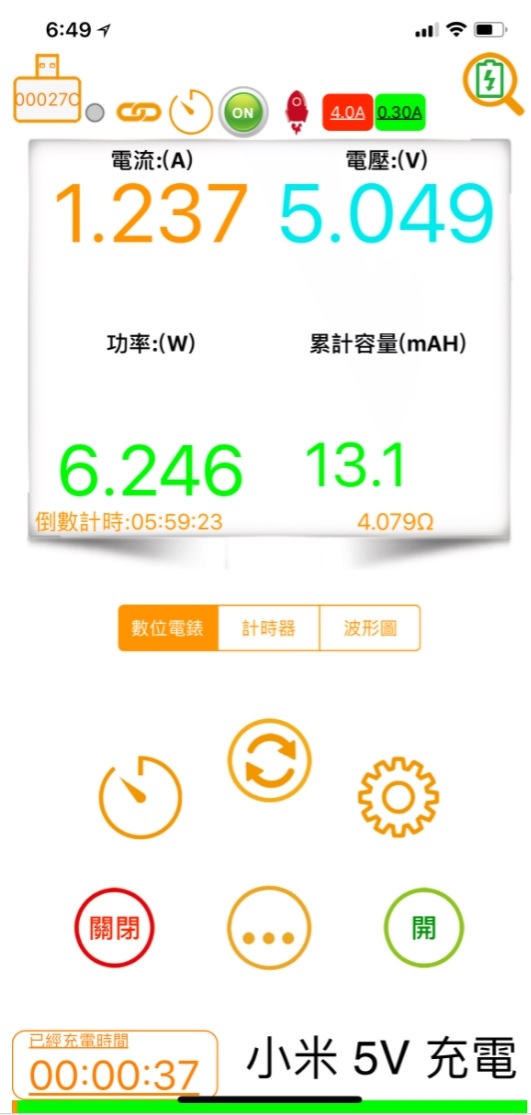

開始用5.1V充電
充好電嘍
---------------------------------------------------------------------------------------------------------------

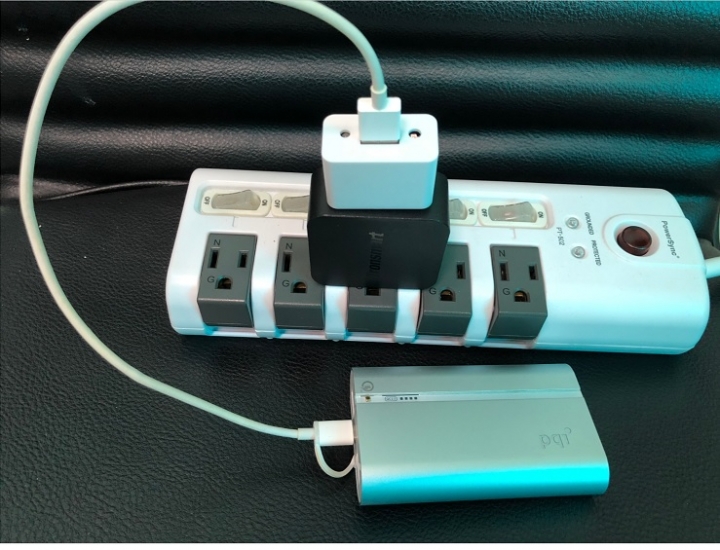

現在來測一下 PQI 的 QC 2.0 9000mAH 行動電源; 也是搭配Tronsmart QC 3.0充電器 (且可向下相容 QC 2.0), 也一樣是透過 GardCharge 及手機App來觀察在QC 2.0之下的充電狀況. 註: PQI行動電源也是基本上已經放完電的狀況下, 來重新充電的.
在開始充電後,會很快的往上跑到 9V & 1.4A左右, 相當於 12.6W 左右; 這和 PQI QC 2.0充電器上面寫的 9V & 1.8A 或是 16.2W 要少一點.

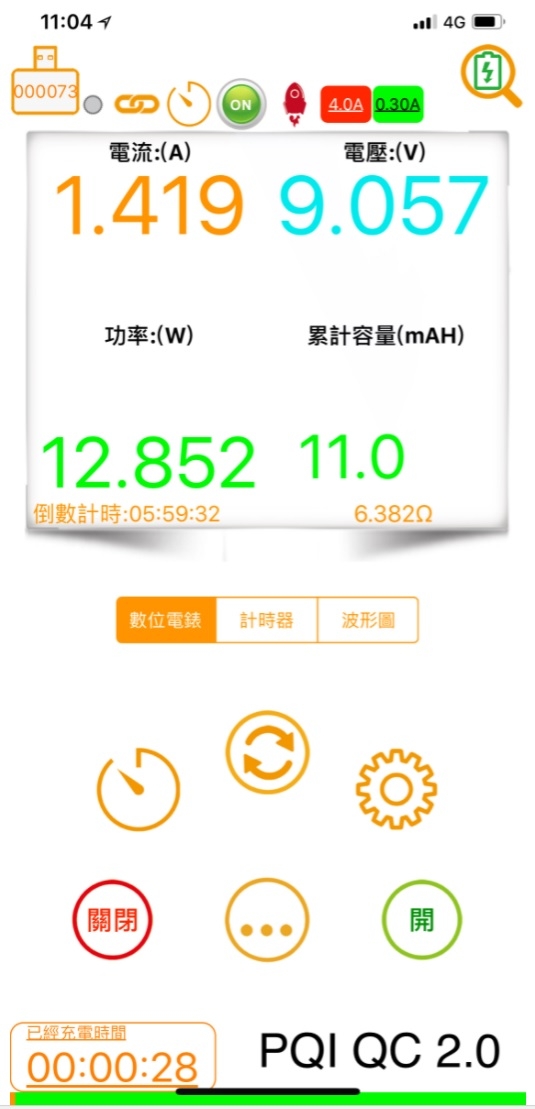

開始充電用QC 2.0充電
充電約1小時後, QC 2.0充電電流還是維持在1.4A左右, 功率還是在12W ~ 13W之間

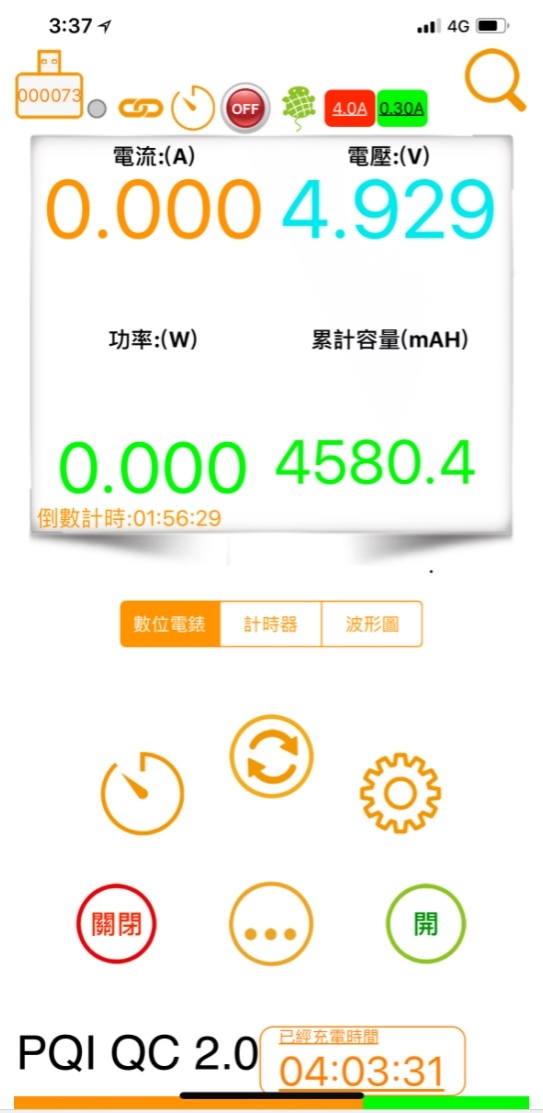

QC 2.0 行動電源 充飽嘍; 在 4小時03分鐘後停止充電, 而充電的累計容量是 4580毫安時(mAH).
PQI 的 9000毫安時(mAH), 在打6折後是 5400毫安時. 而小弟觀察到的 4580毫安時是比較小一點的 (約 5400毫安時的 85%). 感覺上也還好, 畢竟也是舊的行動電源了.
---------------------------------------------------------------------------------------------------------------
在測完後, 雖然用 QC 2.0 或 QC 3.0 充電的容量會比 官方寫的容量要少一點, 但所提供的快速充電的便利性 及在快充的安全兼顧下, 還是滿意的.
在使用行動電源上, 小弟是比較喜歡攜帶長的像手機尺吋的 小米 QC 3.0 行動電源 (因為放在包包內比較不會鼓起來的).
---------------------------------------------------------------------------------------------------------------
測試後, 補充說明:
用Google大神在網路上找到的 行動電源 容量的一般算法是:
額定容量 = 電池實際容量 x 工作電壓轉換 x 轉換耗損
這裏面:
額定容量 是指 行動電源的實際可以提供給手機的充電量 ;
電池實際容量 是指 行動電源上所標示的容量 (就是廠商賣產品時所寫的容量) ;
工作電壓轉換 是指 電池本身的工作電壓 (像是 3.7V), 若要給手機充電要轉換至手機的工作電壓 (像是5V), 就會成為 3.7V / 5V = 0.74 的數值.
轉換耗損 是指 行動電源本身的內阻在充電會產生的熱能(或是能量耗損); 由於每一家 行動電源廠的 設計不同, 轉換耗損 可能會落在 0.7 ~ 0.9 之間的數值; 較常看到的是 轉換耗損 = 0.8 的數值; 而 轉換耗損 = 1 是完全沒耗損的.
那 額定容量 = 電池實際容量 x 工作電壓轉換 x 轉換耗損 , 代入相關數值:
額定容量 = 電池實際容量 x ( 約 0.74 x 約 0.8)
額定容量 = 電池實際容量 x ( 約 0.592 ) ; 在 四捨五入後,
額定容量 = 電池實際容量 打約六折.
接下來, 是小弟在 PQI QC 2.0 和 小米 QC 3.0 行動電源產品上找到的資訊:
先看一下 PQI QC 2.0 的敘述
PQI 的 Capacity 3.78V / 9000mAH 應該是指 它的 電池實際容量; 而 在打六折後, 預估 額定容量 是約 5400毫安時(mAH).
之前在測試這個 PQI QC 2.0 電池, 是使用 GardCharge 來觀察相關電力及 累計容量 資訊 (就是之前寫的 4580毫安時, 是比 5400毫安時要小一些, 可能電池也操了差不多了).
而 GardCharge 的App電錶顯示的 累計容量 是指 由Power Adapter電源供應器作為充電器 (像是 Tronsmart 或 iPad 的 充電器) 透過 GardCharge 傳輸至 USB 線 然後到 行動電源 的 累計容量. 而 GardCharge 的運作是依 它自己內部觀察到的輸出電力變化 來計算 累計容量; 當然在電路上 透過 USB Cable 到 行動電源 會有一小部份的耗損, 可能是 3% ~ 5% 吧, 小弟這邊不是專業的測試, 就先不管這個 3~5%的耗損, 然後直接把這個 累計容量 當做是 額定容量 來看待的
那現在來看看 小米 QC 3.0的敘述:

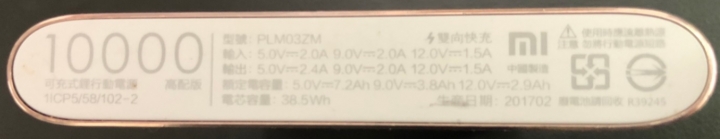

由於在 小米 行動電源上寫的字很小, 在這邊放大後可以看到上面寫的規格, 有點發現新大陸一樣
, 上面寫這:“額定電容量: 5.0V ~ 7.2Ah 9.0V ~ 3.8Ah 12.0V ~ 2.9Ah”,
不就是 在 5V下可提供 7200毫安時, 在 9.0V下可提供 3800毫安時, 及在 12V下可提供 2900毫安時 嗎?. 這樣就不需要用 10000mAH 在5V下打約六折的 6000mAH, 可直接參考 小米 在 5V, 9V,及12V下的 額定電容量 了
那在小弟之前測的 小米QC 3.0行動電源 在 5.1V下充了 7163毫安時 和 小米上寫的 5V ~ 7200毫安時 是不是很接近 呢?
另外之前也測到 在12V的QC 3.0 快充下, 電流在 小米 的快充保護電路機制下,會慢慢的由 1.8A 到 1.7A 到 … 1A 到停止充電, 在 GardCharge 上看到的最後 累計容量 的 3928毫安時. 這個 3928毫安時 是比 小米規格上寫的 12V~2900毫安時 要大, 但比較接近 小米 寫的 9V~3800毫安時 的容量. 覺得這邊測到的 3928毫安時 是有點 ”賺到得”
---------------------------------------------------------------------------------------------------------------
由於小弟這邊寫的並不是專業的 行動電源 充電測試, 只是為了滿足小弟對 行動電源 充電狀況的 "好奇心".
看來在 行動電源 充電及放電的專業領域上, 還有很多 專業的技術 需要學習的; 也期望在 Mobile01上 的大大們能分享這方面的經驗, 讓小弟能多"長進" 一點.
最後, 還是建議大大們買有 BSMI 認證的 行動電源 會較放心… 這邊測的 小米 QC 3.0 和 PQI QC 2.0 的行動電源都是啦, 要安全第一哦
