（DIY）自己動手改10400行動電源用之充電器

eric888 · 2014-04-10T11:54:12+08:00

手上有很多Power，自己動手改成USB輸出，拿來充小米行動電源，輸出可以到1.9A！補充 USB 座接腳圖+ 代表正極- 代表負極D+ 和 D- 代表資料傳送將 + 接上 Power 的正極將 - 接上 Power 的負極

hiklop

2213分

31樓

hiklop

個人積分：2213分

文章編號：49590090

明天來購買NOTE3 5.3V 旅充 4顆應該夠充了,昨晚沒電充滿共5小時5分,使用充電器為NOTE3

eric888

125分

樓主

eric888

個人積分：125分

文章編號：49592224

bb5201314570 wrote:
轉接頭是像這樣的嗎？...(恕刪)

你的圖 USB 是公頭!!

USB 那端應該為母頭才對!!

榕仔

11分

33樓

榕仔

個人積分：11分

文章編號：49592912

eric888 wrote:
你的圖 USB 是公...(恕刪)

公頭應該可以直接插在小米電源上吧??

eric888

125分

樓主

eric888

個人積分：125分

文章編號：49593283

榕仔 wrote:
公頭應該可以直接插在小米電源上吧??

他拿 Power 轉接後要對小米行動電源充電.....

我不知.. 用 Power 轉這 USB 公頭... 插進小米行動電源上的母座.. 會怎樣!!

bb5201314570

5分

35樓

bb5201314570

個人積分：5分

文章編號：49593603

eric888 wrote:
他拿 Power 轉...(恕刪)

我是真的不懂
所以看到樓主的文章，就上網去找 dc usb 轉接
看到這個好像正好適合

想請教，如果直接轉接後，接上行動電源，可能會有什麼後果呢？

bb5201314570

5分

36樓

bb5201314570

個人積分：5分

文章編號：49593854

eric888 wrote:
他拿 Power 轉...(恕刪)

二邊都是母頭
那就是這個吧

nlke1999

10分

37樓

nlke1999

個人積分：10分

文章編號：49594281

改這各其實很簡單
"參考文"與"板大文章" 沒有寫的很仔細
還是很多人不會改我大概補充說明

1.變壓器的線剪開會有兩條電線，正電接USB的紅線負電接USB黑線
2.USB只取母端另一端可剪掉，USB線剝開後會有4條線(紅白綠黑) 紅線(正) 黑線(負)
3.USB綠、白線剪斷即可不需焊接

PS: 用電子式三用電表DCV檔可量出變壓器的正、負電
電表紅棒接到變壓器正電黑棒接到變壓器負電讀數會是 +
電表紅棒接到變壓器負電黑棒接到變壓器正電讀數會是 -
以上即可輕易判斷出變壓器的正負電了

PS: 三用電表網路上買100~150元就有了(還附9v電池) 很實用居家配電檢查都很好用唷
建議自己買一台吧

PS：USB的線很細如果撥線容易弄斷銅線的話可以用燒的

eric888

125分

樓主

eric888

個人積分：125分

文章編號：49594659

bb5201314570 wrote:
我是真的不懂
所以看到樓主的文章，就上網去找 dc usb 轉接
看到這個好像正好適合

想請教，如果直接轉接後，接上行動電源，可能會有什麼後果呢？

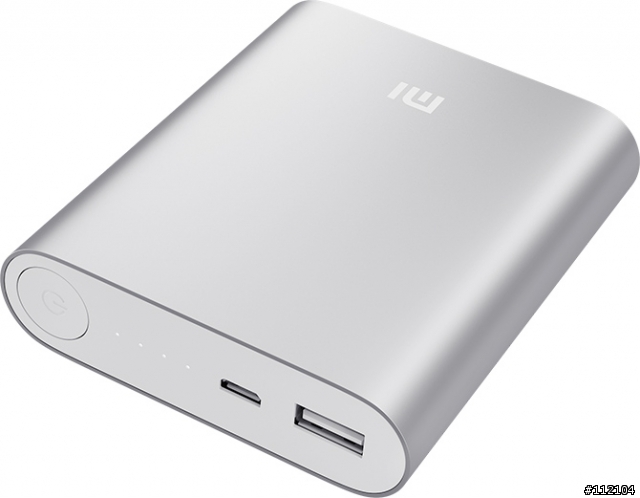

小米行動電源上.. 是不是兩個插孔...

一個是一般的 USB 大小..

另一個是 Micro USB(小的)

大的那一個只能輸出..

小的那一個只能輸入!!

請看附圖!!

bb5201314570

5分

39樓

bb5201314570

個人積分：5分

文章編號：49605280

eric888 wrote:
小米行動電源上.. ...(恕刪)

我真的犯傻了
只顧著看接頭合適卻忘了考慮輸出與輸入是不同的路呀

kleven

21分

40樓

kleven

個人積分：21分

文章編號：49658007

看了大大的文章..我剛好看到10年前的無線分享器的電源線..我有幾個問題可以幫我解答嗎?1.我這個電源線可以用嗎?(若可以我只要去買 dc轉usb的頭嗎?) 2.改這個可以充電更快嗎? 3.一般手機附的只有1A或1.X...不到2A..這樣直接充手機..手機會壞嗎?(還是說只可以充行動電源??) ....問了很多問題..麻煩了...謝謝你們唷.
