DIY鋸台工作桌(以2x4角材製作)

最近2.0終於做得差不多了
本來想做成像樓主那樣有輪子的
後來發現地面平整度有差,一移動就會跑掉
只好作成兩段式的..

新的工作桌主要需求

1.能整合新購入之台鋸
1.1陽台黨的我需要有將鋸台搬進搬出的能力(沒工作室
1.2希望有低噪音,畢竟在住宅區,越小聲當然越好
2.平整度要超越1.0 (廢話
3.重複切斷功能要留下(真的不錯用,又準又快
4.置物空間加強


動工前先緬懷一下工作桌1.0,畢竟它幫忙度過很多project.......然後拆個精光

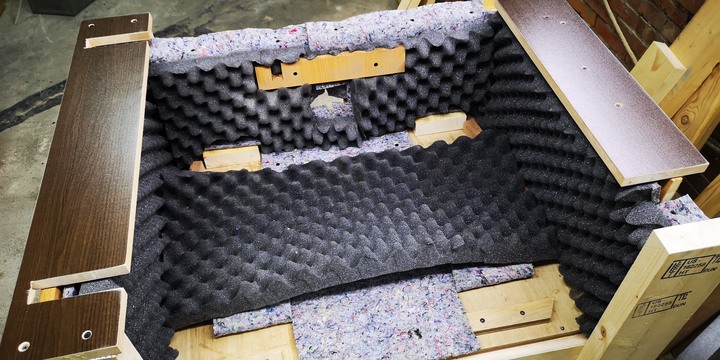

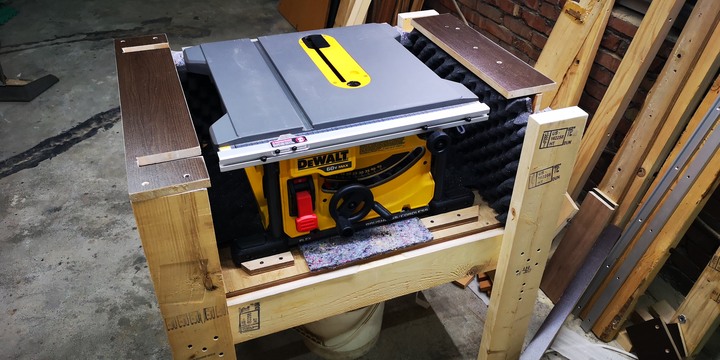

然後從消音箱開始動手


7485組合

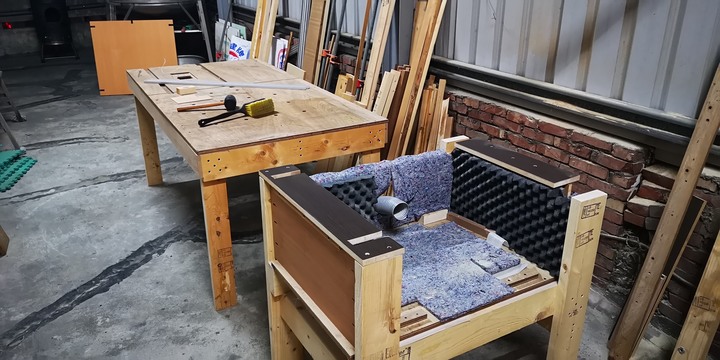

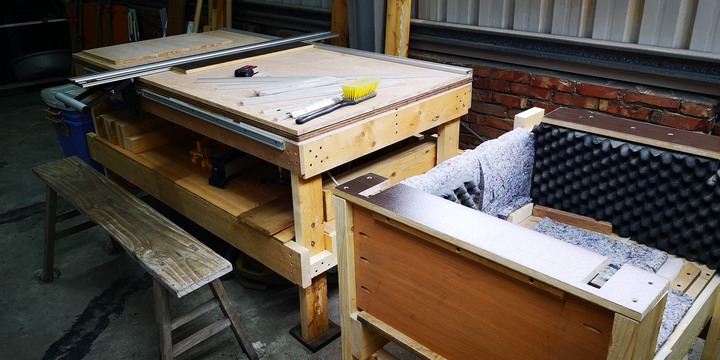

2.0桌子作到一半

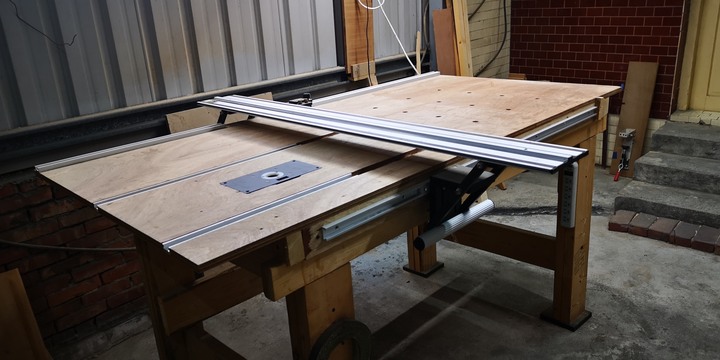

整體完成




目前直剖的部分靠7485,剖完剛好會推到工作桌上頭(高度有配合
橫切就靠工作桌上的升降軌道鋸
工作桌兩旁的導軌本來是兼作路達整平木料用
但後來發現要那樣用,兩條導軌的前後左右水平要求極高..
倒不如兩根鋁擠直接滑



接下來繼續調整增進隔音能力,目前隔音效果還不夠
再來是倒裝路達桌面會安裝在隔音箱,作成活動式的
讓隔音箱發揮多點功能..
slash410 wrote:
最近2.0終於做得差(恕刪)


7485已經算很安靜了,想不到您還作了消音箱,相信效果更好
但將來會有很多木屑積在鋸台下方,可能會不好清理
我的經驗是要從鋸台右側把吸塵管伸進去
也許你可以改良成右側可拆的消音箱,那就更方便了

期待你2.0工作桌完工照
最近濕氣重,
桌面鋸縫裡面竟然被虎頭蜂當作巢穴 (陽台黨的宿命嗎?
把我2.0桌面搞變形了...
只好修改出3.0版本...

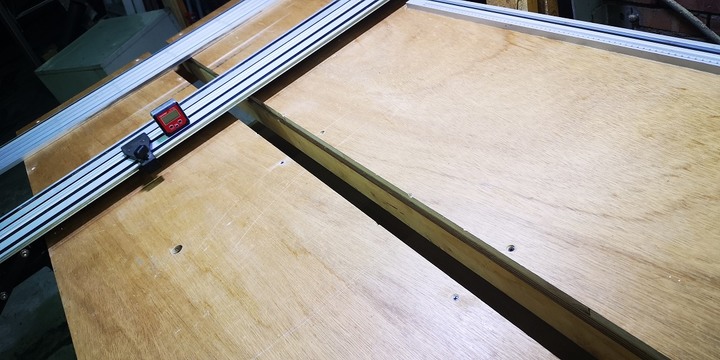

3.0的概念就是參考西式木工桌
中間開一條溝
可以放工具、夾具、固定治具...

開一條溝好像很簡單
但結構整個要調整過
桌面中間支撐要做兩個
且平行度跟水平度要一致
原本滑軌升降,九十度靠山全部都要保留 (因為很常用)

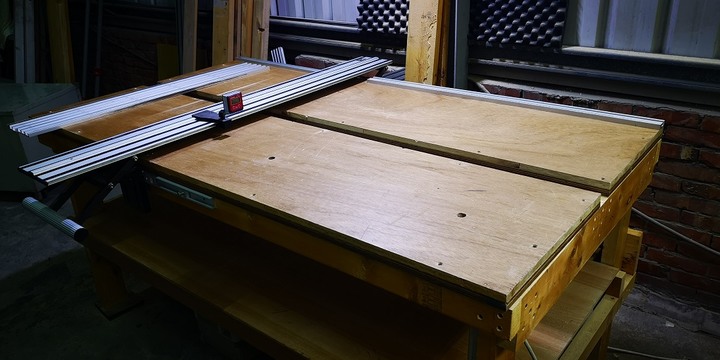

外表看起來沒甚麼變,但其實骨架整個都調整一輪了...QQ



龍骨一根變兩根

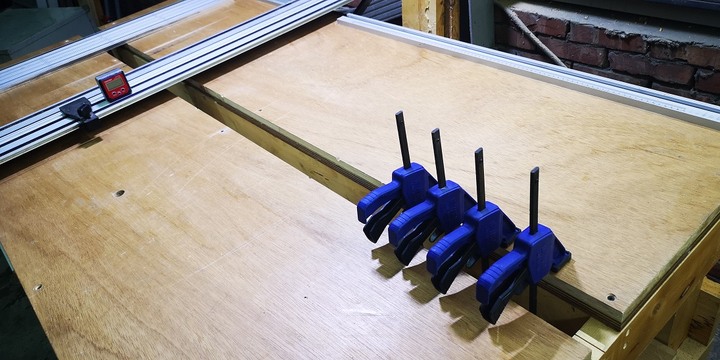

夾具可以暫放這樣

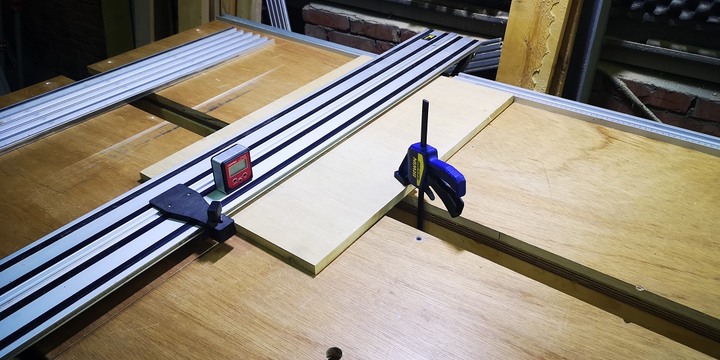

夾具跟升降滑軌配合示意

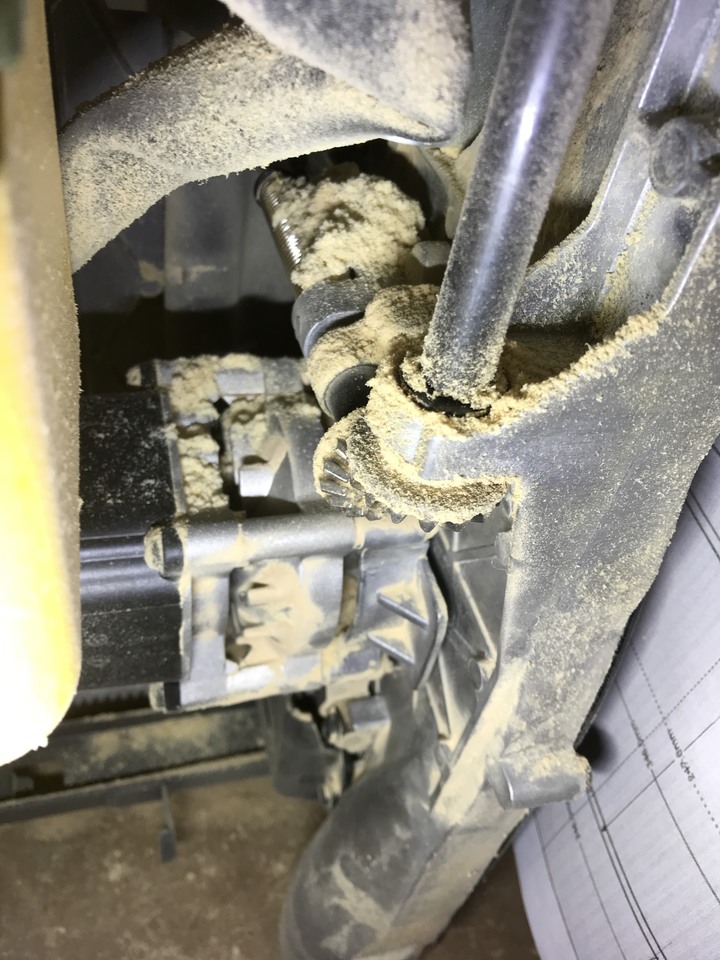

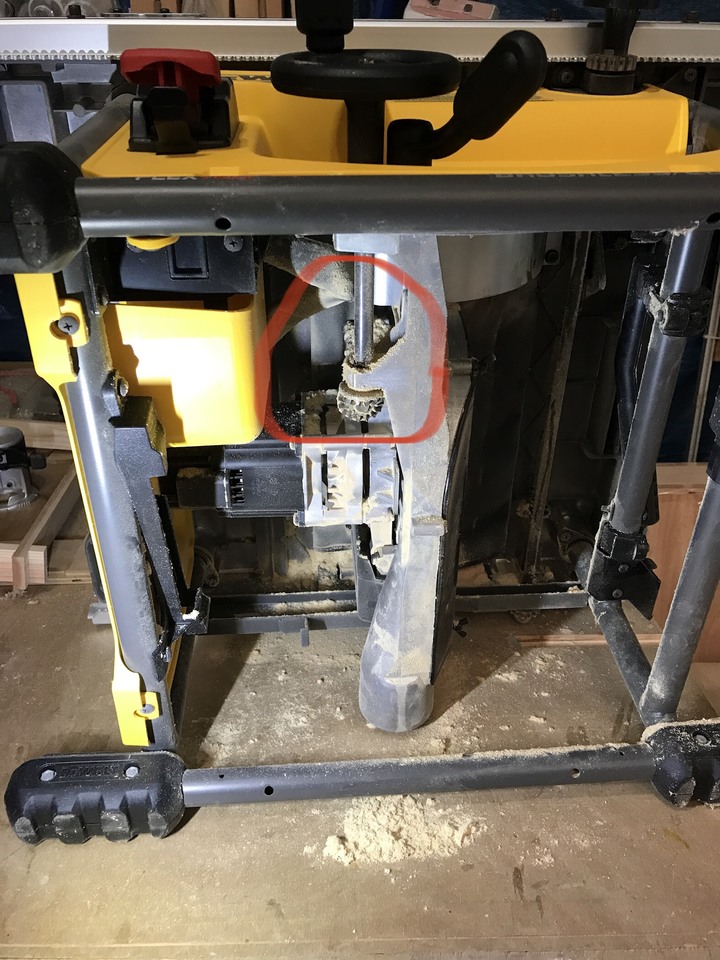

有空要看一下鋸台下方,卡了很多木屑後可能會影響升降
目前解決的方法只有經常清潔了
slash410
之前我也是瞧了半天...想不到甚麼好方式包起來...
evilbotto
原來你也在社團^^有空來研究看看有什麼好方法減少木屑
