前言:
一台已然是25年的NATIONAL果菜榨汁機~
塵封在櫃子底裡, 就在大掃除時, 興起扔掉的念頭~
確實是一二十年沒在用, 除了新買時的那一年,...
要扔到社區回收時, 突然有一盞燈光一亮...
馬達也還好好的, 聲音還是虎虎生風的嚇人..
於是踩了煞車, 不丟了~留了下來!!
我要一台電鑽平台~ 簡稱鑽床!!
以下, 是發想的系統需求與製作的過程~

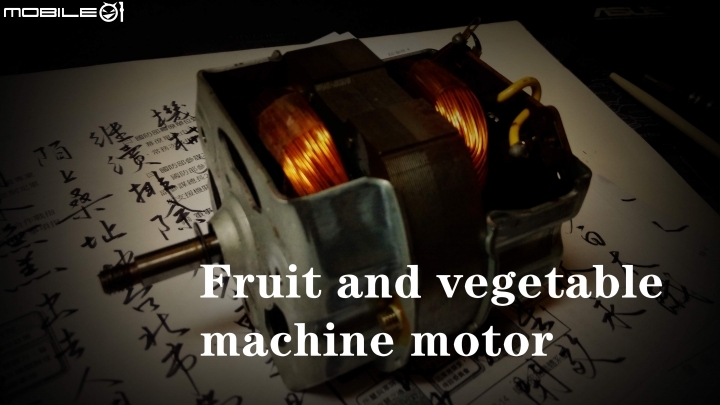

第一部 拆解掉果菜機外殼機構, 要的就是這個核心零件
先把左邊變成右邊的樣子!!
弄個架子~ 準備先來試車一下....
裝上鑽頭夾與鑽頭, 使用交流電機調速器
第二部 木造結構
找來抽屜滑軌 拆掉的桌板 床架木條 螺釘 樹脂
裁剪 修邊 刨刀 膠合 夾具 ........試擺擺樣子
再如此如此~這般這般~木造結構大約樣式~
鑽床搖臂測試之一
鑽床搖臂測試之二
第三部 水平垂直校正~其實大約量測一下
手機裝幾個APP~ 勉強用用!!

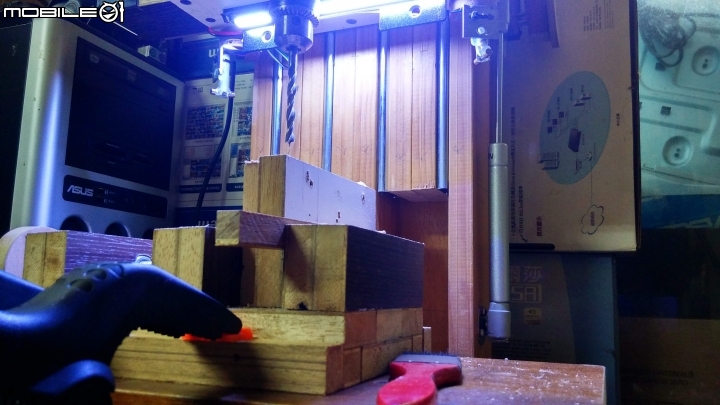

首度試鑽~ 木屑灰塵滿天飛...
第四部 交直流電路控制箱
紅色圓形顯示~交流輸入電壓
綠色圓形顯示~經黑色旋鈕交流調速器調壓後的電壓
黑色船型開關~交流電ON/OFF
白色四角按鍵~12V直流供電LED光條及馬達散熱風扇
紅色四角按鍵~ 5V直流供電雷射交叉瞄準具
拚拼湊湊~ 萬一冒煙就真的臭了...
第五部 LED光條安裝
20cm LED 12V直流供電

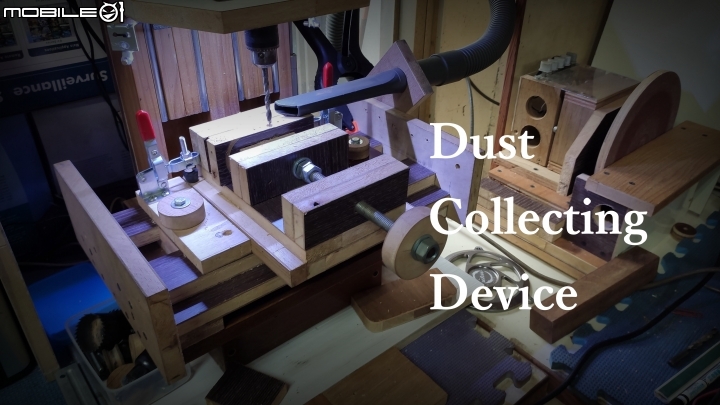

第六部 集塵裝置(沒有藝術)XD
一樣把一台老吸塵器放進櫃子裡~
把管線拉出來夾住鑽床的一端!!
效果達百分之80~ 可是很吵~ 哈哈!!
其實, 吸塵器聲音比鑽床聲音還大...
第七部 雷射交叉定位瞄準具
紅點雷射頭 保險絲 角鐵 圓木 筆管 螺絲 螺帽 5V直流供電~
最後~ 全製程影片~謝謝收看!!
