這台修邊機的刀頭旋轉方向是不是反了?(有影片)

按這裡檢視外部影片 (按這裡在新視窗中開啟影片)
我是木工diy新手,朋友有一台不要的,之前也幾乎沒在使用的達美牌修邊機
DM-3701,今天裝上R刀試轉了一下,發現刀頭旋轉方向好像是反了。
影片為了能看清楚刀頭轉向,拍攝時我將機身倒置,刀頭朝上,外接調速器將
轉速降低,可以看到影片中刀頭的旋轉方向是順時針,也就是說,若是一般的
手持操作,刀頭在下的話,從上往下看,刀頭旋轉方向會是逆時針,請教這機
子是不是有問題,正常應該是順時針才對吧?
刀頭轉向和外接調速器無關,接不接調速器,刀頭轉向都一樣。另外他電源插
頭是2腳的,沒分寬窄,也就是沒分火線、中性線,兩個方向都可以插,我也
有兩個方向都試插過,轉向仍是一樣。
整個機身也就只有一個搖頭式電源開關,並無其他可控制正反轉的機構。
YAWOLF wrote:
我是木工diy新手,...(恕刪)


除非很有研究精神~
了解正逆轉原理~
拆開研究改線路
~~~~~~~~~~~~~
我用牧科的修邊機~
不使用或購買不太有名的品牌~
YAWOLF wrote:
我是木工diy新手,朋友有一台不要的,之前也幾乎沒在使用的達美牌修邊機
DM-3701,今天裝上R刀試轉了一下,發現刀頭旋轉方向好像是反了。

方向反了 ... 沒錯 ~

拆開來,將轉子線圈的兩條線對調 即可 (或定子也可)

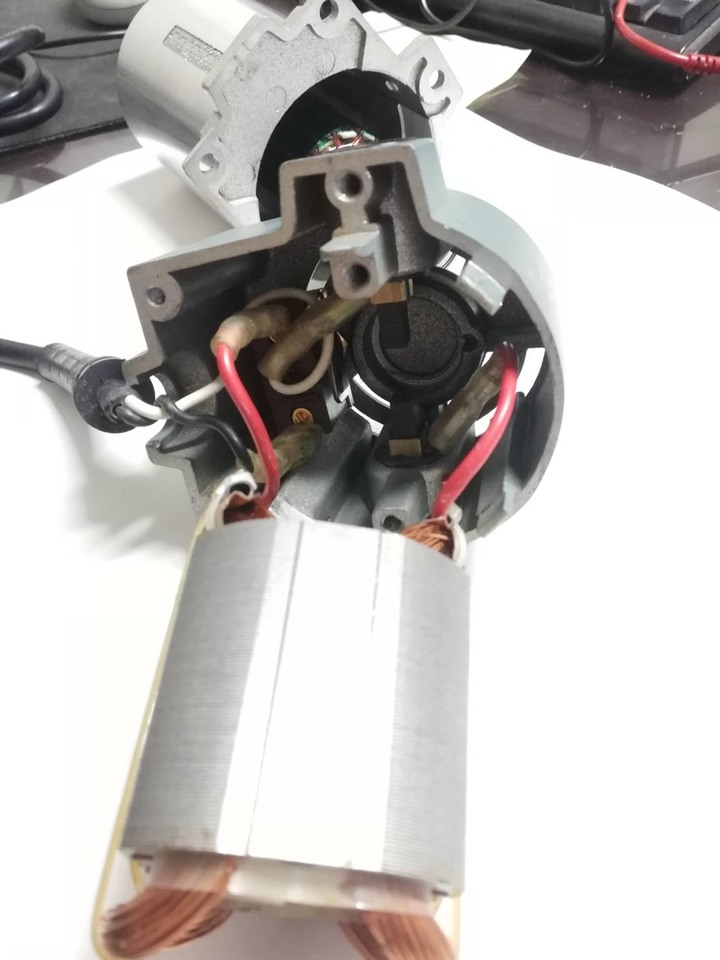

感謝大野狼,我把修邊機拆開了,內部構造蠻簡單的,如上圖,
線路就只有電源插頭的黑、白兩條線和連接定子的兩條紅線。

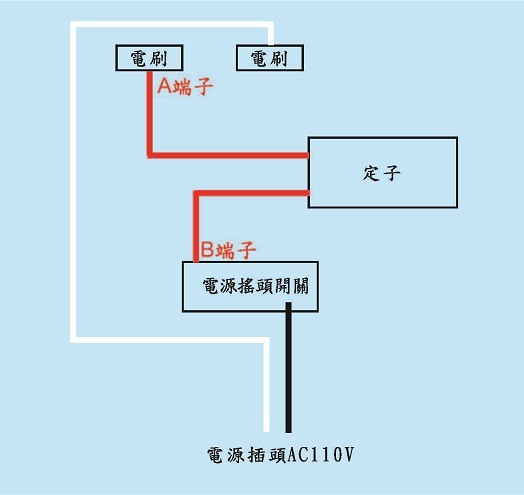

照片可能不是很清楚,所以我另畫了一條接線圖如下圖。
但我把連接定子的兩條紅線的端子,也就是下圖中的A、B兩處
的端子拔開後對調插入,刀頭旋轉方向卻仍是沒變,想不出來
問題出在哪?
YAWOLF wrote:
但我把連接定子的兩條紅線的端子,也就是下圖中的A、B兩處
的端子拔開後對調插入,刀頭旋轉方向卻仍是沒變,想不出來
問題出在哪?

如果沒用,就恢復原接線, 改對調電刷那兩條 ~

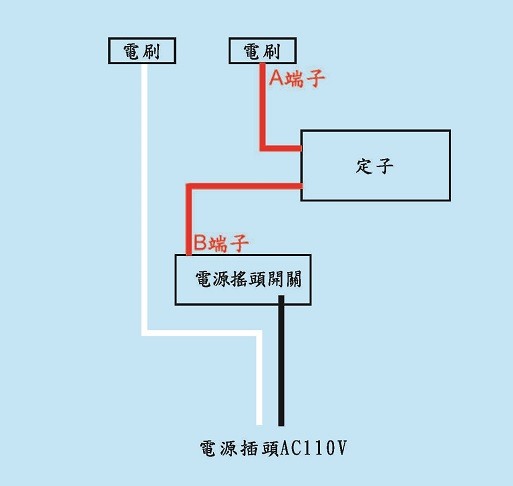

感謝大野狼,我重新對調線路如上圖,現在是正常方向
旋轉了。
