艦用3D AESA雷達
相信很多人都知道美軍神盾系統中的雷達用的是PESA相位陣列雷達，新一代的相位陣列雷達都是以AESA為主，AESA一般翻譯為主動[有源]相位陣列雷達! 國人印象中的相位陣列雷達多半是整面平板，神盾艦上用的是四面平板! 使用四面平板相對是比較貴的選擇，另一種做法是把一面相位陣列雷達平板放在旋轉的平台上旋轉360度，可以減少另外三面的成本，最好的例子就是紀德級上面的SPS-48E雷達系統，這也是一個PESA 3D雷達! 新一代的歐洲的防空艦多半是使用這種旋轉式的3D AESA雷達再搭配一個長距離搜索雷達!

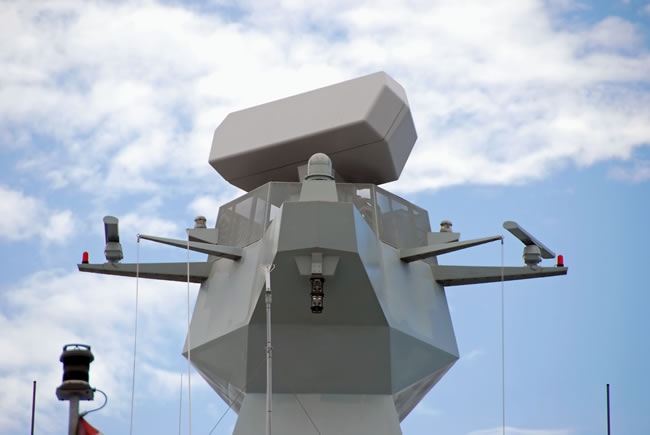

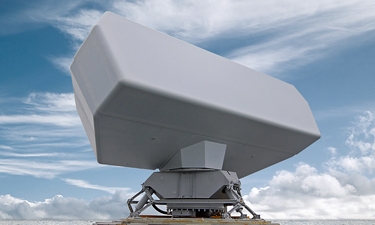

中科院展示館有公布一張艦用雷達照片，不是很清楚，應該也是一個旋轉式的3D AESA雷達，看起來與Thales Smart-S 3D雷達非常相似! 所以我們來看一看這個Smart-S 3D雷達的性能:
Main Features
• Multi-beam with full Doppler processing within each beam
• Two operating modes: Surveillance and Defence
• Fully automatic detection and tracking of air and surface targets
• Dedicated ECCM techniques
• Multipath suppression using beams under the horizon
• Graceful degradation thanks to multiple solid-state transmitters
Functional Aspects
• 3D Air Surveillance with Fast Target alerts
• Surface Surveillance
• Surface Gun Fire Support
• Jammer Surveillance
• IFF Interrogation Support
Performance Data
• Maximum Instrumented range : 250 km
• Maximum elevation coverage : 70 degrees
• Minimum Range : 150 meters
• Tracking 3D capacity (Air+Surface) : 500 targets
• Surface Fire Control Windows : 3
• Elevation accuracy : < 10 mrads
• Bearing accuracy : < 5 mrads
• Range accuracy : < 20 meters
• Detection performance:
Small missile : ~ 50 km
MPA : ~ 200 km
Technical Data
System:
- Two operating modes: medium range up to 150 km at 27 RPM
and long range up to 250 km at 13.5 RPM
- Fully automatic detection and tracking.
- Dedicated ECCM techniques.
我簡略提幾個重要的資訊
對空對海兩用雷達
搜索距離250公里 雷達轉速13.5rpm
攻擊/防禦模式150公里 雷達轉速27rpm
對飛彈的反應距離50km
對巡邏飛機反應距離200km
同時處理的空中與海面目標500個
中科院極可能已經造出一個prototype並測試過它的效果，所以有一張照片在展示館! 可是為什麼海軍所展示出的新一代軍艦上用的是四面陣列雷達而不是這個雷達? 有趣的問題對吧! 晚一點我來分析一番。
澳洲的派里級陸續都更換了Smart-S MK2 3D雷達，可是SPS-49還是在艦上，所以那艘船還是用SPS-49做長距離搜索，然後用Smart-S執行近距離的飛彈導控與防衛需求。
台灣海軍對下一代軍艦要求應該是比較高的功能，因為長期使用SPS-49的長距離搜索功能，應該無法放棄這種460公里的長距離雷達，所以連巡防艦都裝上四面陣列相位雷達，希望至少有SPS-49的距離，不過這個要求是有一點高，因為要達到400多公里的AESA，將會非常非常貴，那套雷達會比所有其他的武器系統加在一起還貴，比較便宜而且夠用的做法是使用一個類似SPS-49的雷達搭配一個200-250公里的相位陣列雷達去指揮天劍II與天弓三及艦砲與海劍羚!!
因為很多資料都還是保密狀態! 我只能用猜的來看這件事! 下一代海軍艦艇分驅逐艦與巡防艦
我認為巡防艦大概會使用這個類似Smart-S 構型的3D雷達搭配另一個2D遠距離搜索雷達(請參考圖片)構成飛彈巡防艦! 這樣做會便宜很多!!而且要建造的數量又多，如果都用四面AESA是很貴的選擇!
驅逐艦就可能用4面AESA陣列雷達達到大區域的防空+空域管制+艦隊指揮這個目的!!
就看後續是否會如此發展!!

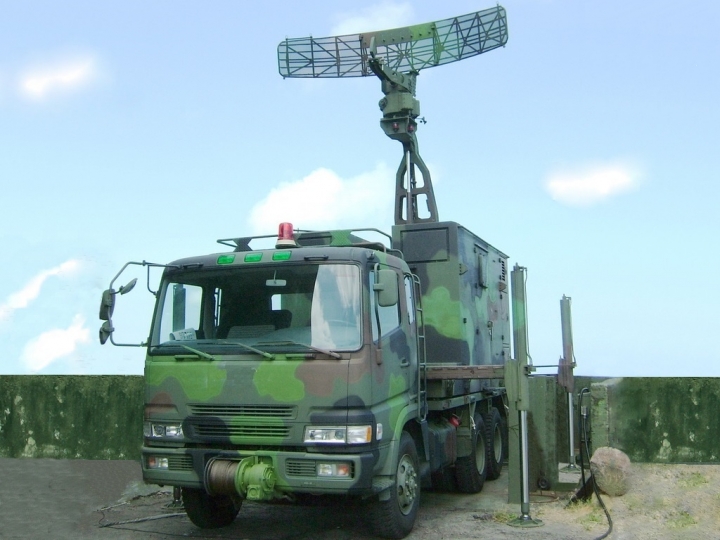

這個雷達車已經撥入海軍服役，這種2D雷達對中科院算是簡單工作，不過要做到400-500公里，可能功率要再高一些!!
[下接47]
