高雄氣爆幽靈箱涵示意圖V5，103/8/14更新

548686

0分

751樓

個人積分：0分

文章編號：51641408

Nuke worker wrote:
https://ww...(恕刪)

所以是將水由F人孔邊（＝C2箱涵內，箱涵牆壁上有未乾水漬）抽出來放到別處。。不是放水進入F人孔以南(青色)管子！發現我怎麼老是問水流方向。

ultima6

0分

752樓

個人積分：0分

文章編號：51641490

Nuke worker wrote:
https://ww...(恕刪)

可以看
http://youtu.be/CmPI3FCrOvc

1:12秒時, 可以看到他們抽水時,還特意把鐵路那邊用砂包堵起來

另一個
http://youtu.be/AETAVJOR1-w

可以在0:22和1:20秒時, 看到他們抽水時抽水機的配置

1175分

753樓

個人積分：1175分

文章編號：51641803

ultima6 wrote:
可以看http://...(恕刪)

他們抽水的變化
1. 我補腦的排到青色
2. 把C2圍起來,排到A
3. 把C2圍起來,排到二聖路
4. 把C2打開,排到二聖路

https://www.youtube.com/watch?v=AETAVJOR1-w&feature=youtu.be

這個的1:57可以看到C2底部!
看起來是F插進來

1175分

754樓

個人積分：1175分

文章編號：51641914

548686 wrote:
所以是將水由F人孔邊（＝C2箱涵內，箱涵牆壁上有未乾水漬）抽出來放到別處。

抽水機的入水管不會佈在這麼淺的地方，淨吸力不足，一吸就會有漩渦吸入空氣，抽水葉片會損壞。

jeckmin

770分

755樓

個人積分：770分

文章編號：51642440

吳敦義當市長的-申請挖掘道路審查表.被挖出來.

問題箱涵C2的-申請挖掘道路審查表.在那裏?.

chingche

5分

756樓

個人積分：5分

文章編號：51642780

再引用網友的2000年航測圖對照一下, 鐵路F孔的怪異斜插在此圖並未顯示
可此管看起來又已超老

另外再問一下此圖有O中有┴的符號及O中有一點的符號表示的是什麼?

548686

0分

757樓

個人積分：0分

文章編號：51645982

chingche wrote:
再引用網友的2000...(恕刪)

都沒出聲音～～我來瞎猜一下給大家笑出聲：
O中有一點的符號表示地面上的人孔
O中有┴的符號表示電線桿（後來有的地下化了？）
哇哈哈

dj720c

27分

758樓

個人積分：27分

文章編號：51646645

又一個新發現

都市計畫裡的「 X 數字」

這個數字是海拔高度的意思

所以這邊的地勢

東邊高速公路附近最高往西一路下降

凱旋路<<西===二聖===新富===東>>高速公路
(6.xx <= 6.xx <= 7.xx <= 8.xx)

過平交道前最低點在瑞祥街前後

鐵路附近有墊高

過鐵路後凱旋路更低

這也符合排水管道的設計

新富路=>二聖路=>凱旋路

這個方向的排水是往西接到凱旋路方向應該沒有錯

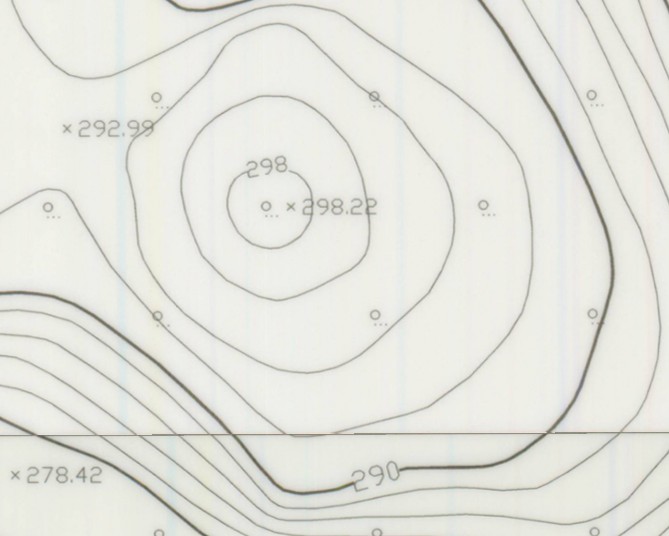

壽山附近的等高線, 證明「 X 數字」是海拔高度的意思

548686

0分

759樓

個人積分：0分

文章編號：51646998

dj720c wrote:
又一個新發現都市計畫...(恕刪)

你的觀察說明了我在＃743提到的
2.二聖路＋高速公路西側新富路上的雨水管線流向都是東到西流入A，這讓我覺得D的終止點位置（或流向）很存疑。
----
且高速公路東側新富路的雨水管線流向都是西到東流入鳳山系統。

632分

760樓

個人積分：632分

文章編號：51647147

548686 wrote:
都沒出聲音～～我來瞎...(恕刪)

TWD67 1/1000讀圖手冊 - 台北市政府都市發展局
