Coleman CPX6 經典LED復古桌燈 CM-3149J

coleman cpx6 有燈/水槽.....等露營用具,前年剛出時,看見這款復古造型的led檯燈,很有feel。
這趟在關西機場前一站的outlet,在逛到coleman時正在特價中。
Coleman CPX6 經典LED復古桌燈 CM-3149J
JPY:3980-是的你沒看錯,是日幣喔,但在台灣則賣台幣3800啊。所以趕緊買下 不遲疑。

但這台是用1號電池4顆,在裝電池時一時手滑18650鋰電池掉進去了,咦怎麼卡的剛剛好

Coleman CPX6 經典LED復古桌燈 CM-3149J
這幾年電筒熱,家裡18650備了不少,若能活化活用也不錯。
買了片降壓電路板(RC遙控店有很多選擇),再加些電極片,立刻DIY

Coleman CPX6 經典LED復古桌燈 CM-3149J
Coleman CPX6 經典LED復古桌燈 CM-3149J

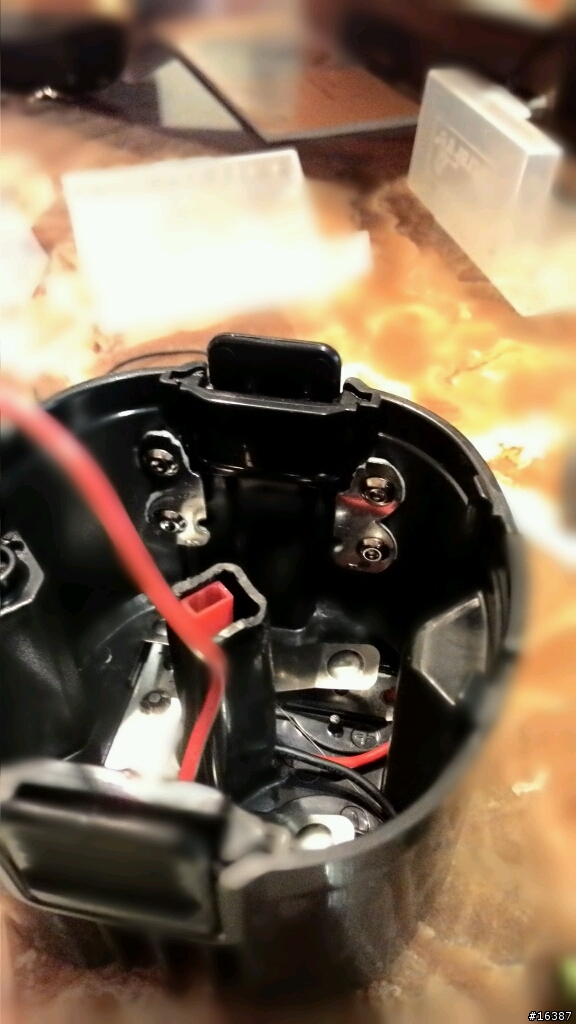

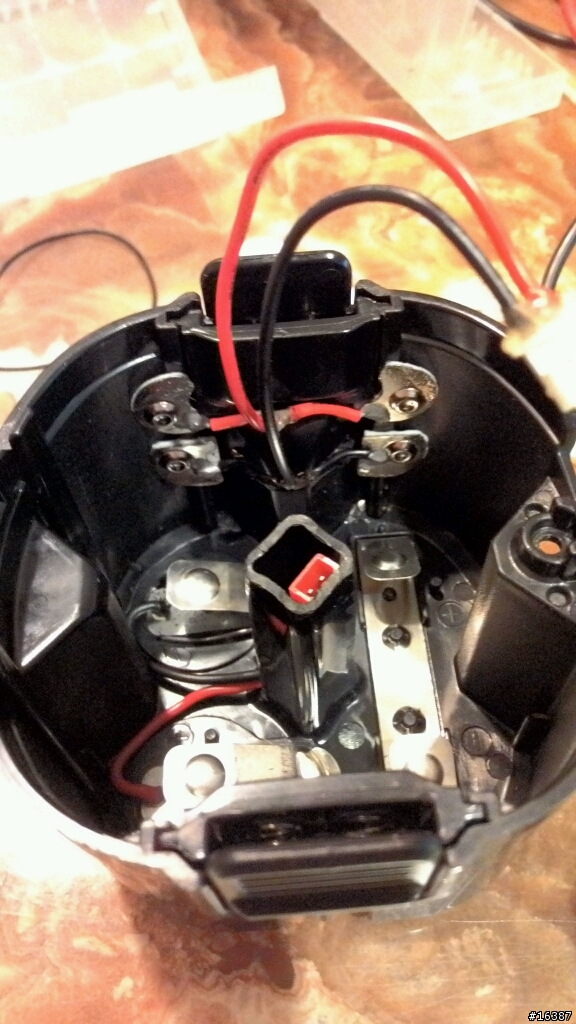

這次是想最少破壞,若需要,也可把改造拆掉換回1號電池(改造的電極片都是用雙片膠黏的,很好拆下)

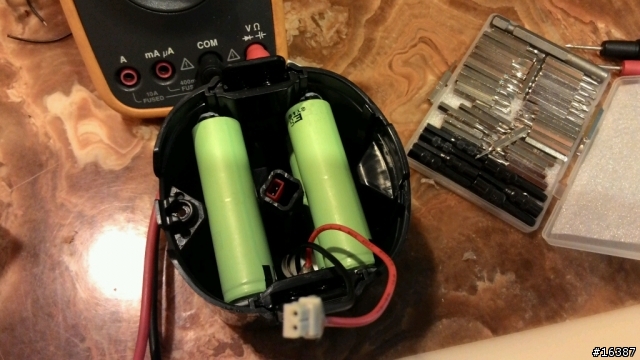

這回採用兩串兩併(7.2~8.4V/6000mAhr),降壓板則調整輸出6V(跟1號4顆串聯一樣)

Coleman CPX6 經典LED復古桌燈 CM-3149J

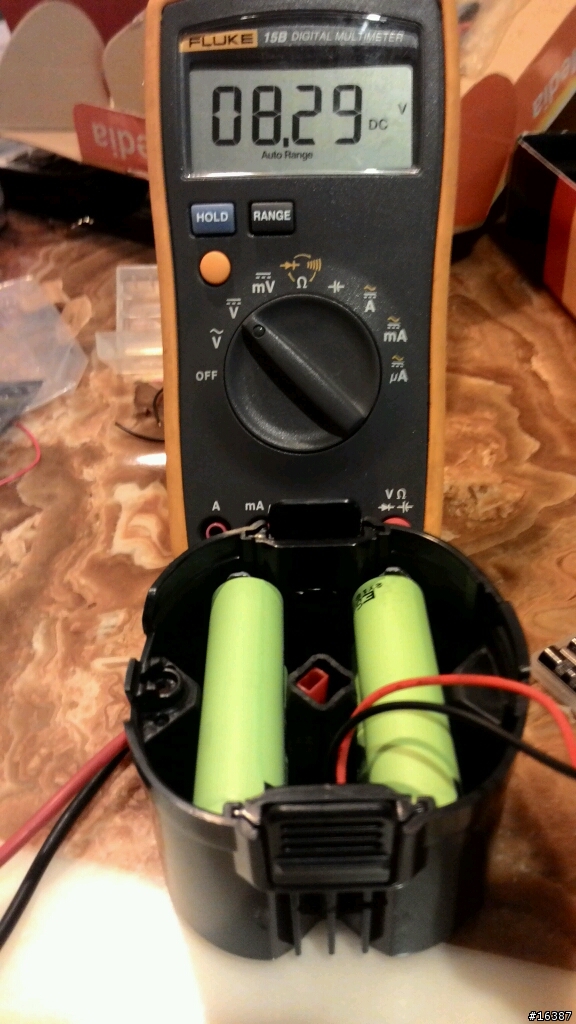

這是18650串連後輸出 8.3V .......
Coleman CPX6 經典LED復古桌燈 CM-3149J
Coleman CPX6 經典LED復古桌燈 CM-3149J
Coleman CPX6 經典LED復古桌燈 CM-3149J

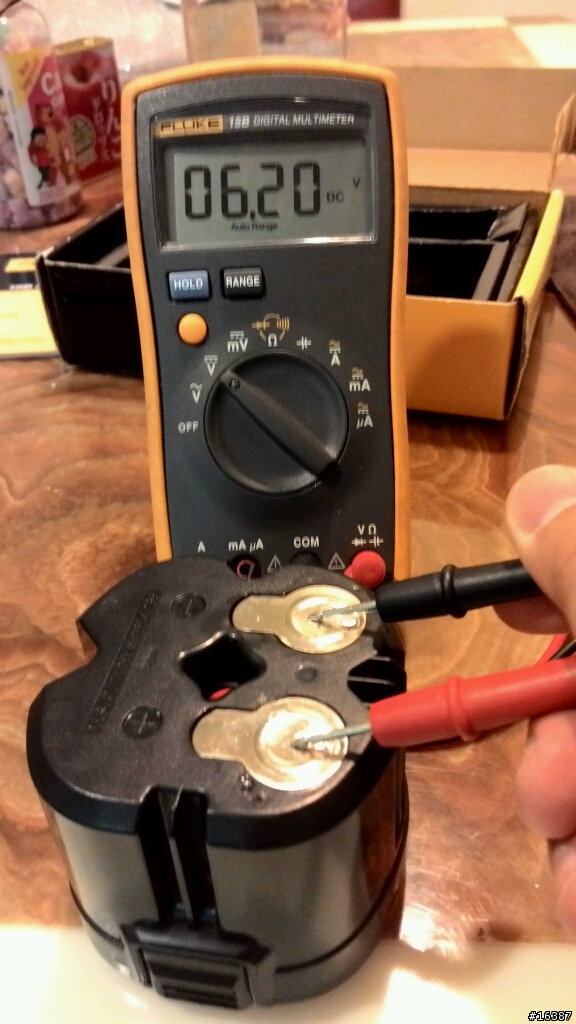

這是加上降壓板後,輸出6.2V


完工,零件總價約臺幣100元,這樣容量約1號電池的3~4倍
缺點,鋰電放電到7.X V沒有電量顯示,以及過放斷電,若led燈是5V系統,那行動電源就有一堆方案可用了。
上電池,輸出6.2V,工作正常,連點一夜,降壓板在電池盒中的散熱還能接受,18650基本上溫度也OK !

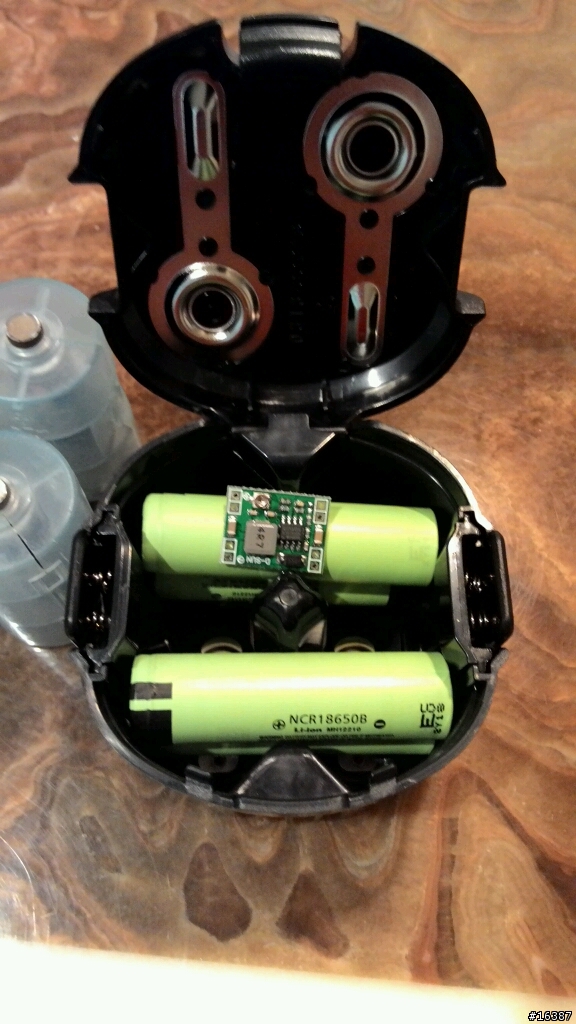

降壓板,剛好可以塞在中間的間格空間 !


降壓板,套上熱縮套做好絕緣!
強!!!
有神,快拜!!!
hunts wrote:
coleman cp...(恕刪)
Never ever giveup!
hunts wrote:上電池,輸出6.2V,工作正常,連點一夜


那可以改成行動電源- >升壓板- >LED
進階板再塞個紅外線控制器
這樣還能遙控調整亮度
想過,
但是
行動電源一個損耗,升壓再損耗,led燈也有損耗。再加上空間不多,放不了兩塊板子
hunts wrote:想過,
但是
行動電源一個損耗,升壓再損


一個充電迴路
一個升壓迴路
損耗差異不大

frank1919 wrote:
一個充電迴路一個升壓...(恕刪)


原先的計畫是:
1. 直接18650 ,兩串/三並, 或是三串/兩並
2. 取消原燈組的驅動電路, 重新設計, 12V降壓3.6V , 或是8.4降壓3.6V , (這顆LED 是3.6V)
,新電路調光可以三段 or 無段 !
3. 開關改touch key(原洞口大小即可) , 電池狀態燈, 直接整合進touch key 機板中!
4. 改LED燈珠..........!

以上轉換效率最理想, 電量顯示(電池過放保護) 也一併考慮 !
Hi I am Hunts
4顆18650直接並聯使用
搞不好也可以亮
這台是可以用充電電池,1.2vX4=4.8v
行動電源5v是可行的
