請益PLC高手~這真的很難(已成功)

克雷西歐部魯斯

616分

41樓

克雷西歐部魯斯

個人積分：616分

文章編號：69956918

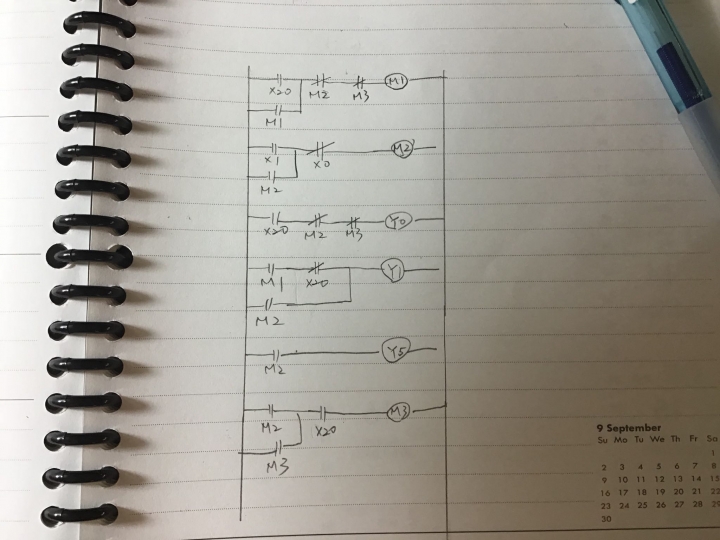

補上一張圖

加上M3

你一定是瘋了 wrote:

35F的大大
...(恕刪)

to4ever

20分

42樓

個人積分：20分

文章編號：69957662

來點其他風格
=================================
LD M8002
ZRST S1 S12
SET S1
STL S1
LD X20
PLS M20
LD M20
SET 10
STL S10
OUT Y0
STL S10
LDI X20
SET S11
LD X20
AND X1
SET S12
STL S11
OUT Y1
STL S12
OUT Y1
OUT Y5
STL S11
STL S12
LD X0
OUT S1
RET
END
=================================
LD M8002
ZRST Y0 Y1
RST Y5
ZRST M0 M1
LD X20
PLS M0
PLF M1
LD M0
SET Y0
LD M1
AND Y0
RST Y0
SET Y1
LD Y0
AND X1
RST Y0
SET Y1
SET Y5
LD Y1
AND X0
RST Y1
RST Y5
END
=================================
工控是條心碎路...不要隨便跳進來~@@

9729分

43樓

個人積分：9729分

文章編號：69958007

只用一個按鈕來控制開關門(X20)

按下(X20)開門，未達上限前(X1)鬆開(X20)
門會自動關閉

按著(X20)碰觸到上限(X1)後，紅燈(Y5)亮開始關門
碰觸到下限(X0)，紅燈(Y5)熄滅

紅燈(Y5)亮期間
無法用按鈕(X20)使門上升

若持續按著按鈕(X20)
只會開關門一個循環
必須放開後再按，才能在跑一個循環

你一定是瘋了

2635分

樓主

你一定是瘋了

個人積分：2635分

文章編號：69958109

克雷西歐部魯斯 wrote:
補上一張圖
加上M3

加個M3，讓X20->Y0之間有個B接

成功!!

自從我用了假文憑，不但人變帥了，頭腦變聰明了，連績效都拿A+呢！你說是不是很神奇阿?

你一定是瘋了

2635分

樓主

你一定是瘋了

個人積分：2635分

文章編號：69958151

yagami7215 wrote:
2018-09-02 15:14 by yagami7215

你這樣也能成功!!
比起其他人回文者，你是不是嘴巴說說而已

自從我用了假文憑，不但人變帥了，頭腦變聰明了，連績效都拿A+呢！你說是不是很神奇阿?

你一定是瘋了

2635分

樓主

你一定是瘋了

個人積分：2635分

文章編號：69958328

動感大野狼 wrote:
太久沒用三菱
用永宏習慣了
這個也是順序控制的寫法
不是傳統控制寫進去PLC裡面
這寫法是用條件式當順序控制
有用到暫存器而已

我這軟體似乎能用暫存器
照你的程式輸入，可以執行動作

不過，你的程式有誤
門開到頂端後，就一直卡住不動了

我現在還不會暫存器指令
所以無法判斷哪裡錯誤

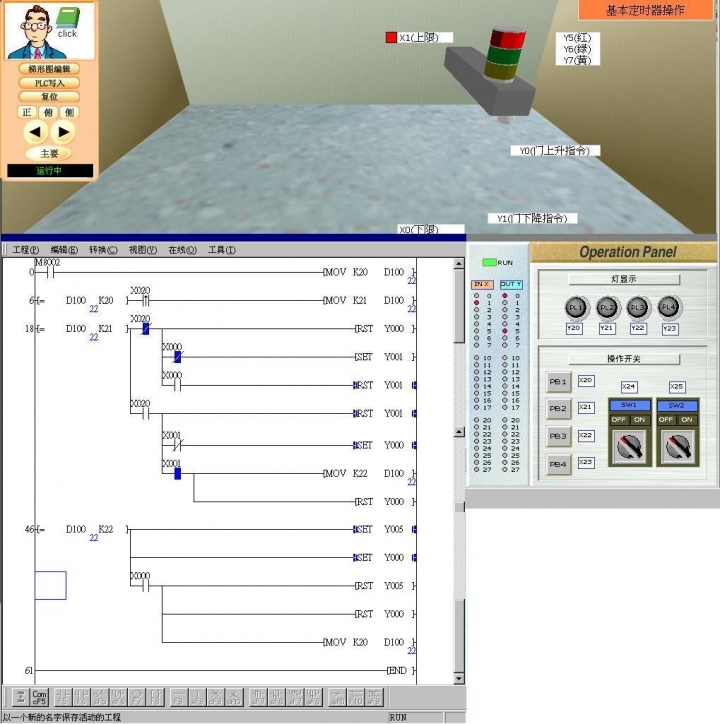

截個圖給你看看

自從我用了假文憑，不但人變帥了，頭腦變聰明了，連績效都拿A+呢！你說是不是很神奇阿?

9729分

47樓

個人積分：9729分

文章編號：69958385

你一定是瘋了 wrote:
你這樣也能成功!!...(恕刪)

寫這個程式只要5分鐘

裝這個模擬軟體，搞清楚那堆亂碼的功能，重新回想LD 語法。花了我快一個小時...

你一定是瘋了

2635分

樓主

你一定是瘋了

個人積分：2635分

文章編號：69958387

to4ever wrote:
來點其他風格
=================================
LD M8002
ZRST S1 S12
SET S1

這個我不會耶
所以無法告知成功與否

自從我用了假文憑，不但人變帥了，頭腦變聰明了，連績效都拿A+呢！你說是不是很神奇阿?

你一定是瘋了

2635分

樓主

你一定是瘋了

個人積分：2635分

文章編號：69958426

yagami7215 wrote:
寫這個程式只要5分鐘

這樣的難度
算是很簡單嗎?

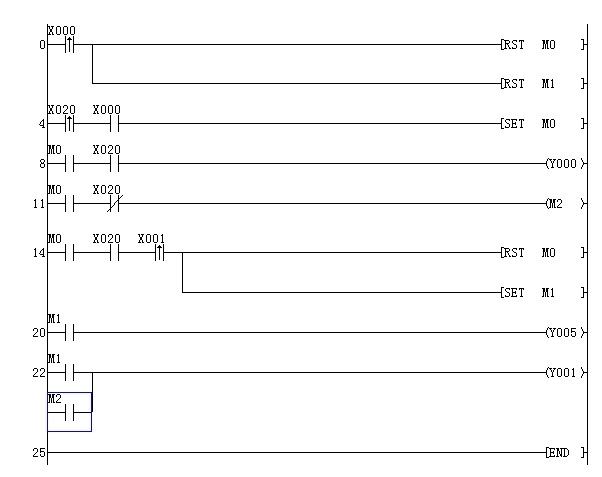

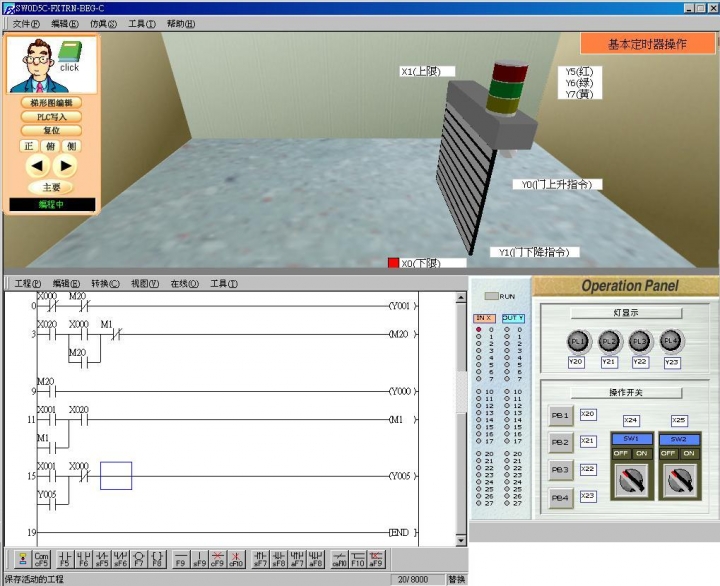

附上我自己寫的
很簡短喔

自從我用了假文憑，不但人變帥了，頭腦變聰明了，連績效都拿A+呢！你說是不是很神奇阿?

你一定是瘋了

2635分

樓主

你一定是瘋了

個人積分：2635分

文章編號：69958556

yagami7215 wrote:
寫這個程式只要5分鐘

剛剛做了BUG測試
你這有個問題

如果X0跟X1都未觸發之間
意思說，門在中間一半的時候

X20一直放開在按
門會停在中間

相較之下，""克雷西歐部魯斯""大大的程式
最成功，他沒有這個BUG

還是很感謝你
願意花時間來解答

5分奉上
