電子後視鏡的接線位置圖繪製，雖然這是一個很簡單的工作，但是從接 4 孔接頭測試到拆開實體的外殼，拿著電表測試實際連接位置，到通上電力 12Vcc 經過 轉換器到 5v，測試主機板上是否有電源反應，有 5v .電壓出現，也花了很多天的時間。
這張圖是電子後視鏡實體的接線位置圖與說明
因為電子後視鏡的主機板是塊 SMD 的電路板，其中的銅箔線路寬度很細 ( 約 0.2 mm) 應該是沒辦法將銅線焊接上去，所以我只能將銅線焊接在與銅線有連接焊接的 表面黏著的電容或電阻或是電感上面，大大的一坨焊錫，雖然很難看，但只要能焊住就好。
雖然這塊主機板螢幕上可以顯示 gps 位置，但因為 gps tx 的主機板上銅線寬太小了，不想焊接，放棄這個功能好了。

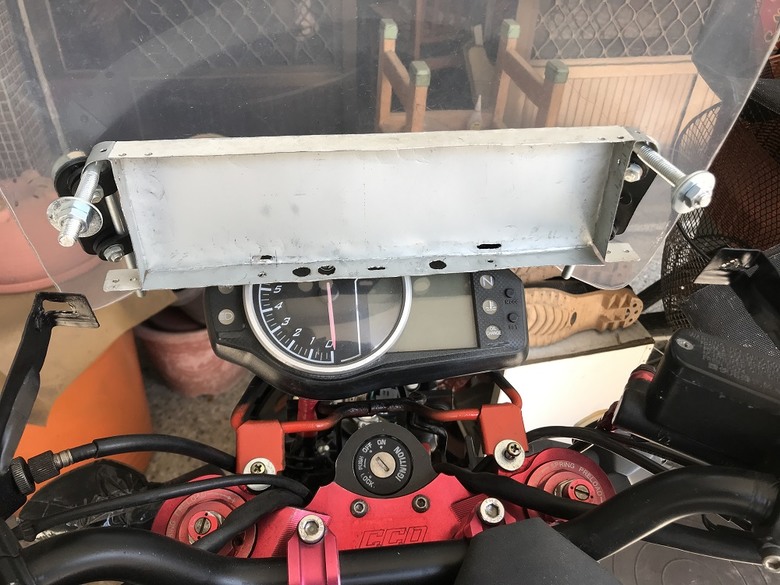

目前測試就 電源 5v ，前鏡頭 3 條電線，後鏡頭 3 條電線，功能測試正常。接下來就只剩下改變現況到可以裝上機車的階段。
