野狼傳奇150改VINO油表的接線解說

小弟近日想將傳狼的感應油燈,改成傳統浮筒油表。
看了網路的幾篇文章,都是用vino的油表做搭配,再製作轉接線相連,也都提供了線路圖。

資料來源
https://forum.jorsindo.com/thread-2294278-1-2.html


花了一點時間除錯,最終完成施工,線路圖提供如下

野狼傳奇150改VINO油表的接線解說

以下為施工紀錄

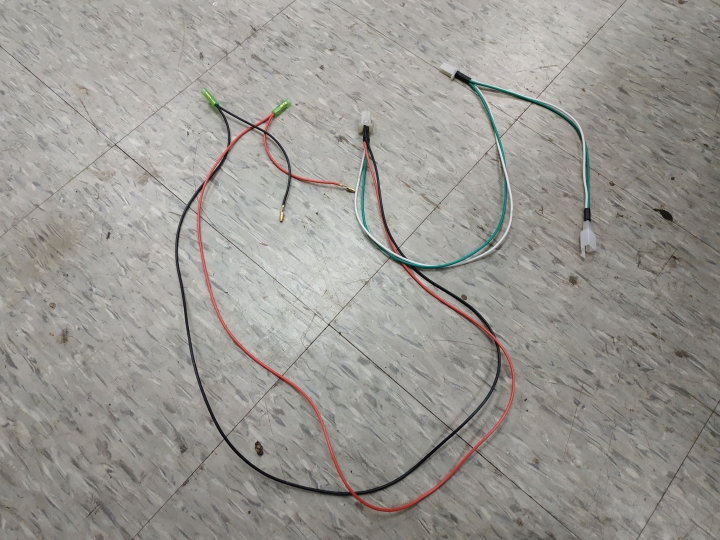

製作改裝線組
野狼傳奇150改VINO油表的接線解說

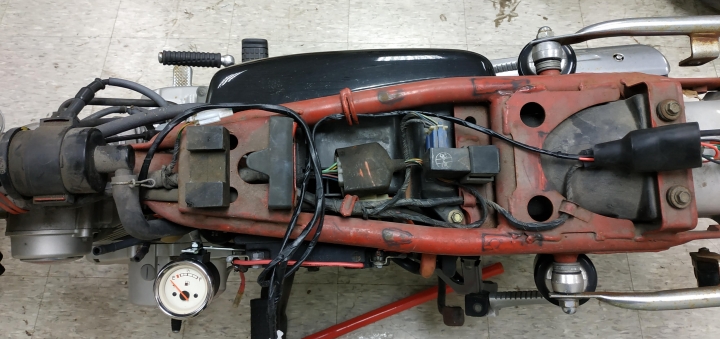

安裝浮筒要注意方向,如下圖所示。
野狼傳奇150改VINO油表的接線解說

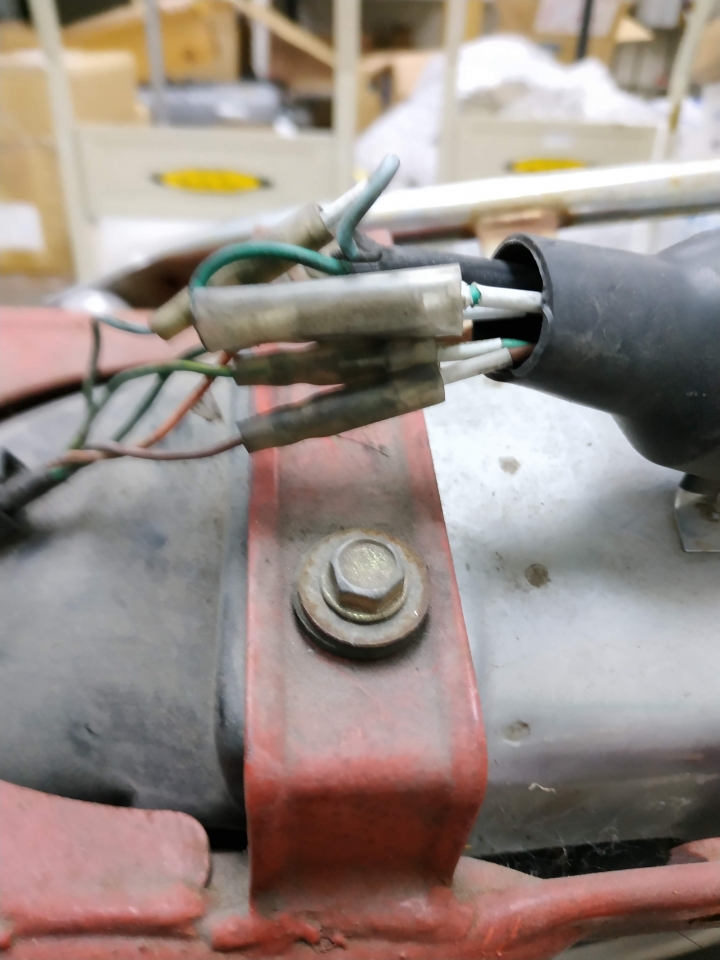

在坐墊底下的位置找到棕色的小燈線,由於12V找不到,索性把線都接到小燈線上,開燈時才能看到油表指針動作。將子彈接頭拔開,將轉接線組的紅色線,黑色線都串接上小燈線上。
野狼傳奇150改VINO油表的接線解說

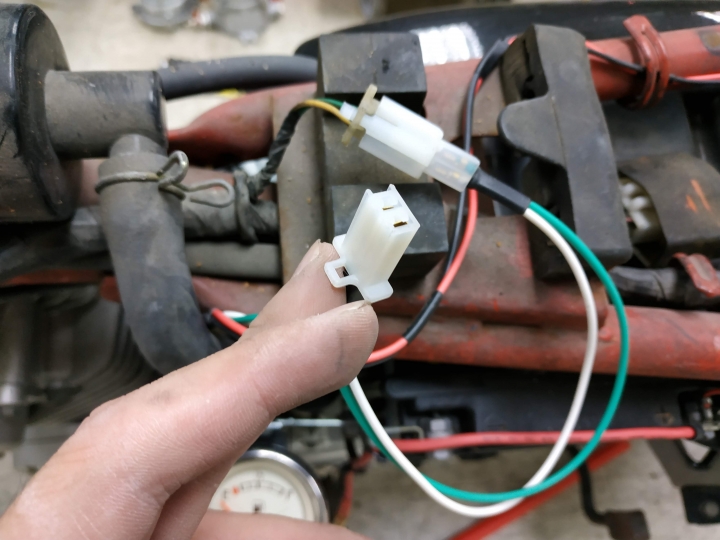

接回原來油表燈的(2PIN)轉接線組,要將白線的針腳退掉,只接綠色的地線,請參考上面的設計圖,否則vino油表指針的位置會減半,但這樣接原來的油量提示燈就不會亮了,浮筒上的綠色接頭則接上另一端的(2PIN)轉接線組,這部份則兩條線都要接(白線綠線都要接上)。
野狼傳奇150改VINO油表的接線解說

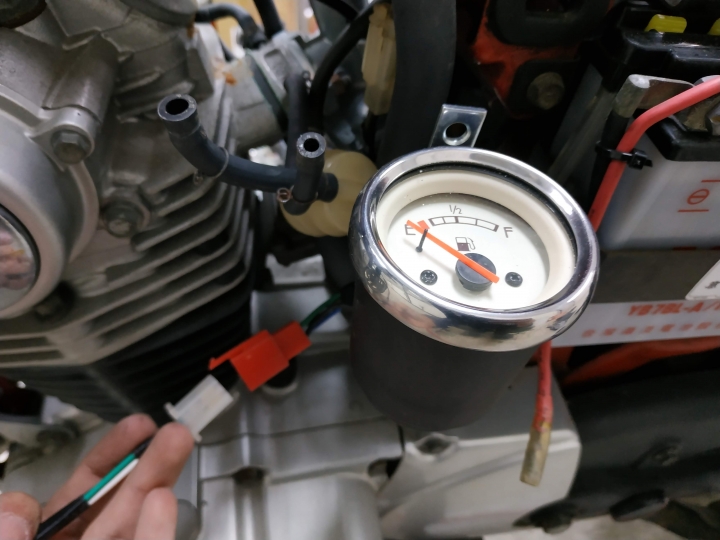

線組四pin接頭,接上vino的紅色接頭
野狼傳奇150改VINO油表的接線解說

最後將線組用黑色絕緣膠布纏繞使其融為一體
