許久沒有寫文的動力，主要是一直沒看到什麼好玩的
文長廢話多，適宜夜半失眠時、工作偷懶時閱讀
並建議使用電腦版檢視文章
本次開箱的玩具是「EVGA XR1 Pro」影像擷取盒
由於使用者族群偏向小眾，因此將直接在下段分析合適的使用者需求
文中除開箱內容外，主要記錄為遊戲畫面的擷取
鑒去年挖礦與虛擬貨幣的歪風，有意升級顯卡的玩家苦不堪言
經銷商與板廠的禮包、限組裝等銷售策略別出心裁
至今熱潮漸退，遂有「你不買我不買，明天還能降幾百」的等等黨共識
為紀念「EVGA」在礦潮中獨善其身成為部分玩家的救贖
特此開箱留念
▲
合適「EVGA XR1 Pro」影像擷取盒的使用者狀況如下：
須具備「輸出、輸入」平台，而輸入基本就是電腦
輸出通道為「HDMI」畫面的擷取
如：另一台電腦、遊戲主機、攝錄影機、手機等支援HDMI輸出器材
而目標使用者則適合如下：
「家用遊戲主機」搭配電腦直播的遊戲實況主
「電腦遊戲運作效能至上」的實況直播主
YouTuber、專業的擷取影像編輯人員
錄製高畫質水準輸出畫面的個人用戶
直白的說「EVGA XR1 Pro」適合「極高」標準的錄製擷取用戶
以「極高」形容並不為過
關於效能差異可在文末測試影片中參考
▲

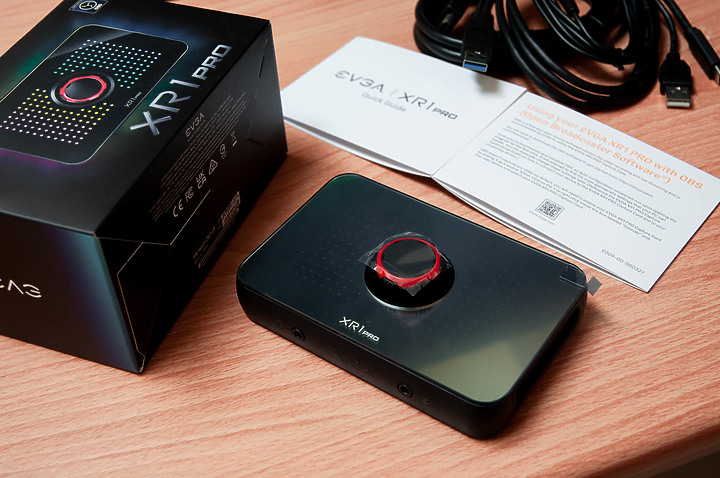

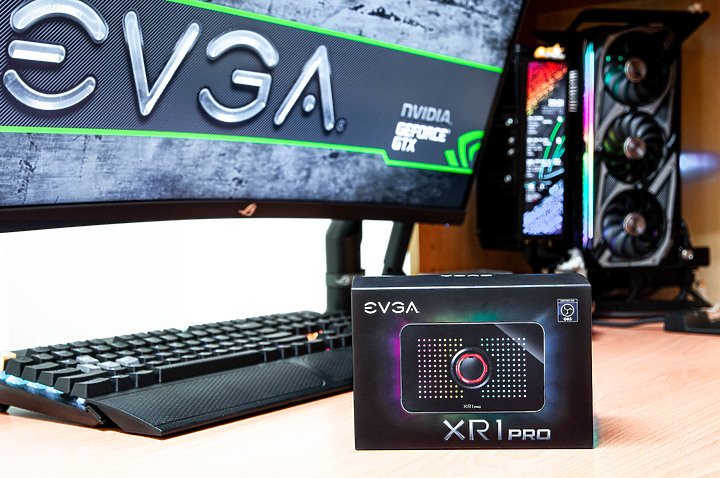

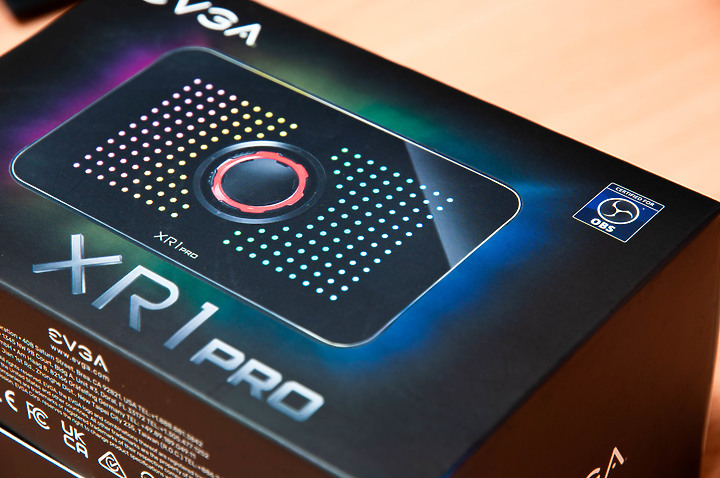

「EVGA XR1 Pro」影像擷取盒的本體接近2.5”硬碟大小
內附的只有一份英文版的簡易說明書與必備線材
放置於桌上並不占空間，但僅限於插入線材前
外觀尺寸為130mm x 86.4mm x 32.95mm，重量159g
官網定價為6190元，寫文的現在官網打折為4333元
而你我都懂，因礦潮的歪風，部分電腦周邊的市價令人匪夷所思
「EVGA XR1 Pro」在部分奇怪的通路上甚至可以低於定價對折入手
▲

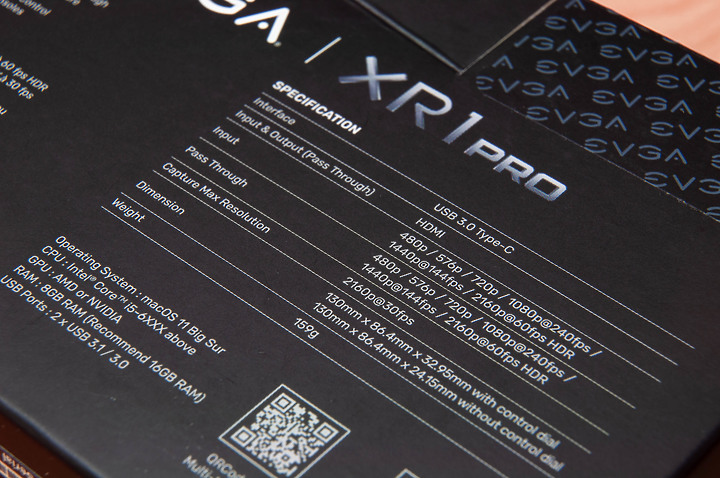

盒裝的背面有系統需求，以及擷取畫面格式標註
內容全為英文，所幸環境需求的部分並不重要
「EVGA XR1系列」有三種規格
規格等級由低至高分別為「XR1 Lite、XR1、XR1 Pro」
「EVGA XR1 Pro」影像輸入與直通最高規格如下
1080p@240fps / 1440p@144fps / 2160p@60fp
重點為可搭配「HDR」畫面顯示
低於以上擷取規格則不加贅述
▲

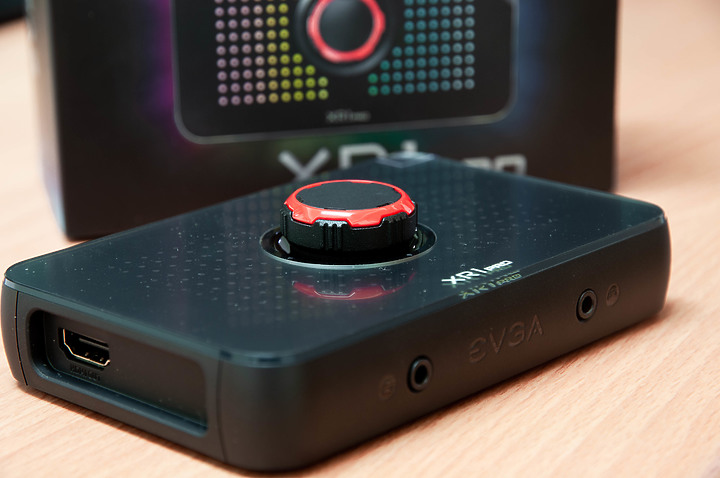

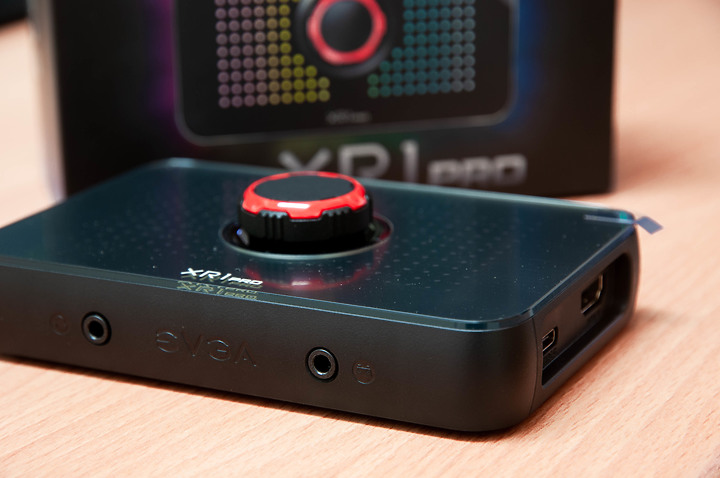

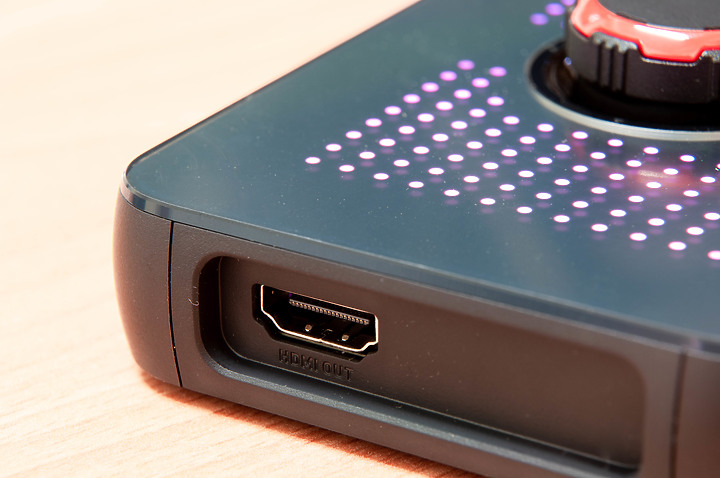

「EVGA XR1 Pro」本體的主要連結部分共有五個插孔
一個有四向撥桿的功能旋鈕

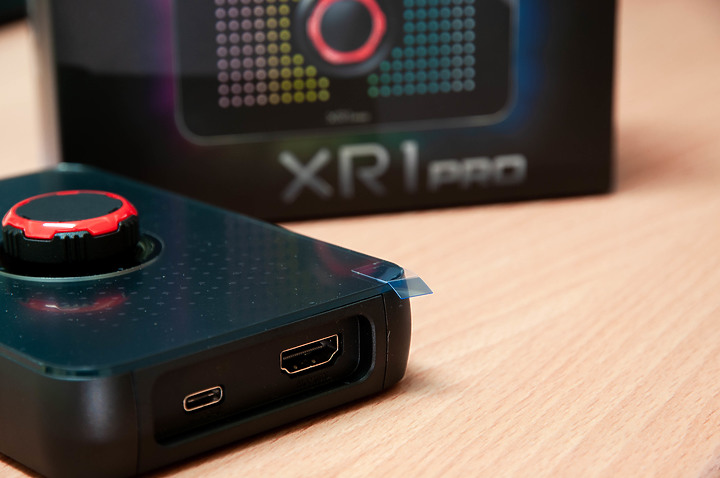

插孔部分有HDMI in/out、USB 3.1 Type-C、Audio in/out為四環共用
以及神奇的「Console Party Link」
▲

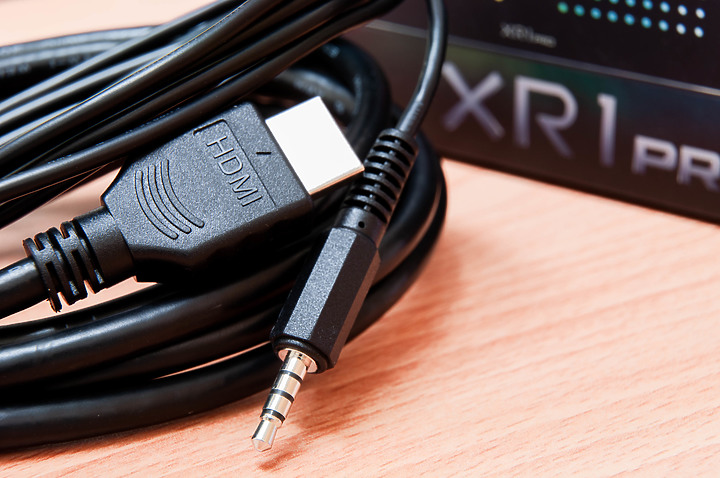

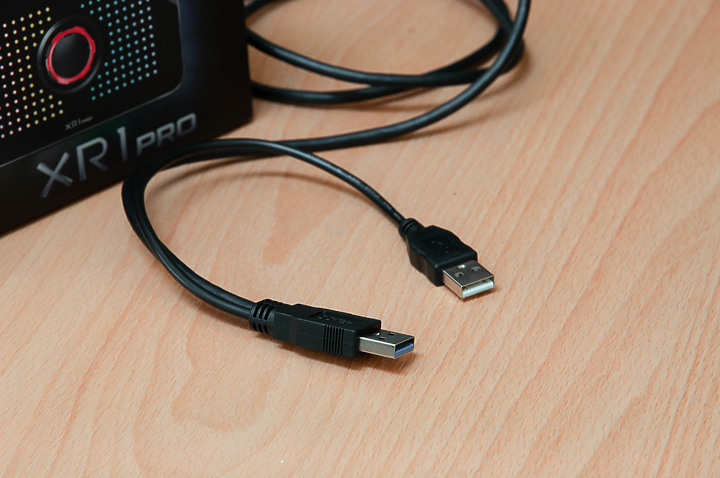

線材部分則提供一條「HDMI」連結線
一條「USB 3.1 Type-C to Type-A*2」應分別為直連供電與資料傳輸
以及一條3.5mm AUX音源線材
▲

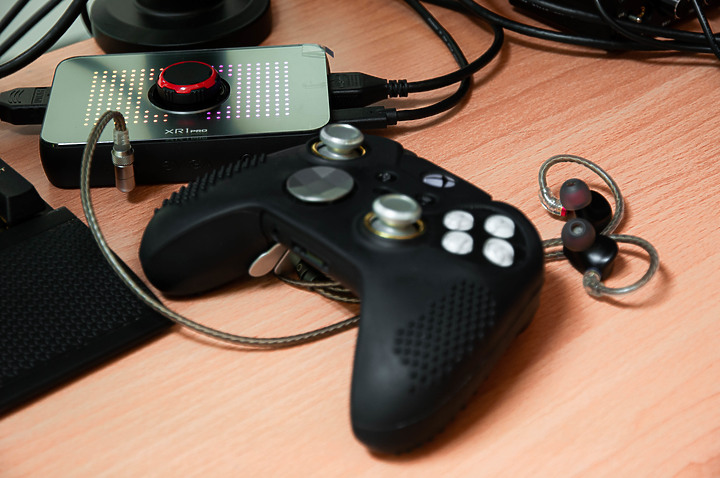

插上Type-C線連接電腦後「EVGA XR1 Pro」即自動開啟

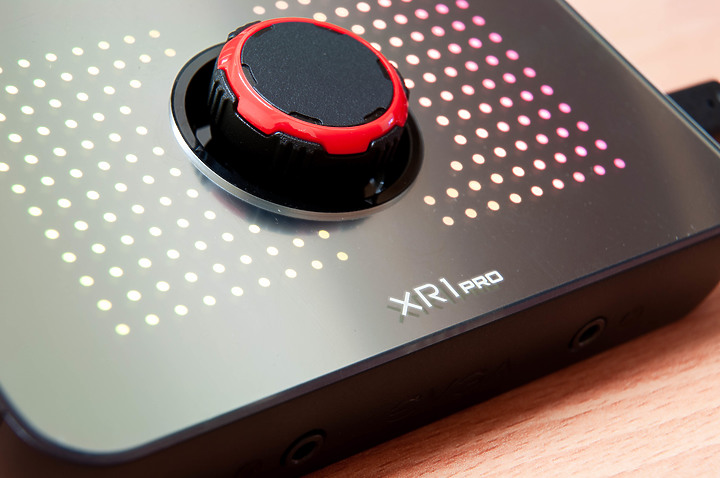

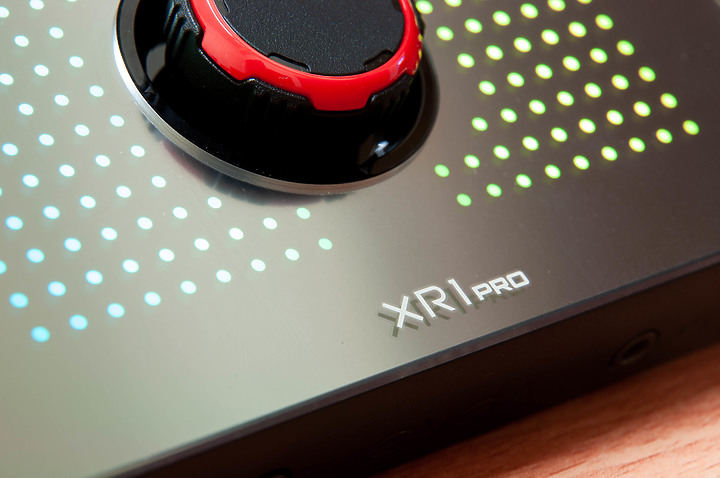

透明面板下有RGB的燈光效果，同時上印「XR1 Pro」字樣
相較現今電子花車類型的電腦主機ARGB光害並不算出色
燈效轉換上看起來也會略為遲緩
個人認為缺點為透明面板容易沾染指紋，或不慎時留下清楚的刮痕
而我認為這類影像擷取盒產品未來應具備更豐富的功能與規格
相關的看法與建議會在文章結尾時提出
▲

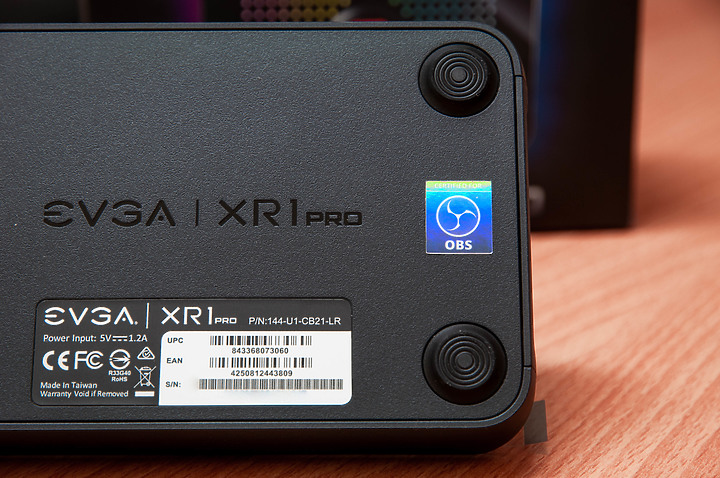

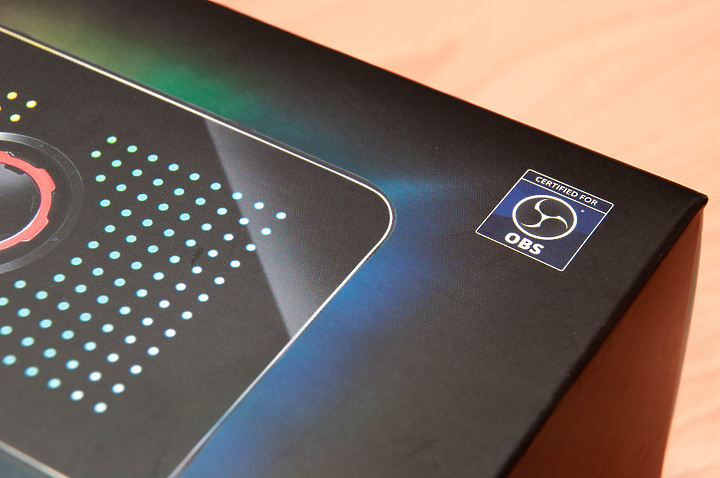

「EVGA XR1 Pro」是經過「OBS軟體認證」的產品
其全稱為「Open Broadcaster Software」
相信有玩過實況直播的使用者對此軟體均不陌生
無論直播平台是YouTube、Twitch或FaceBook等皆適用
擁有高度的自由性可以選擇細節調整
無論為直播實況、影片錄製等基本功能完善
也能套用濾鏡達成如「綠幕、瀏覽器內容擷取」等功能
同時也是我個人在新組建電腦時日常遊戲測試穩定性的必備軟體
「EVGA XR1 Pro」不須在電腦中安裝額外軟體即可被OBS識別擷取
▲
我個人雖然有相當長時間的遊戲實況經驗
但這也是第一次使用影像擷取盒這類型的產品
對我而言最主要的抗性在於其功能性單一且非必要
最抗拒的部分是為了一項影像擷取功能必須連結繁瑣的線材
▲
雖然也不到潔癖的程度
但我個人在桌面日常管理上有要求一定的清爽俐落
基本原則就是「我不想看到任何非必要的線材」

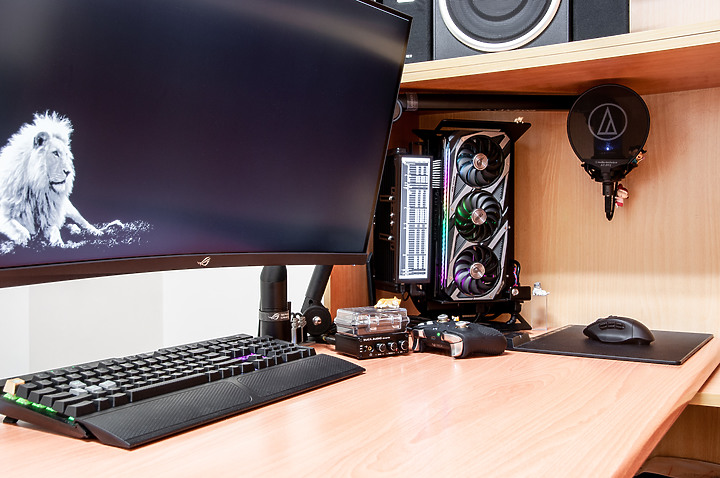

如上圖就是我個人桌面平常樣貌

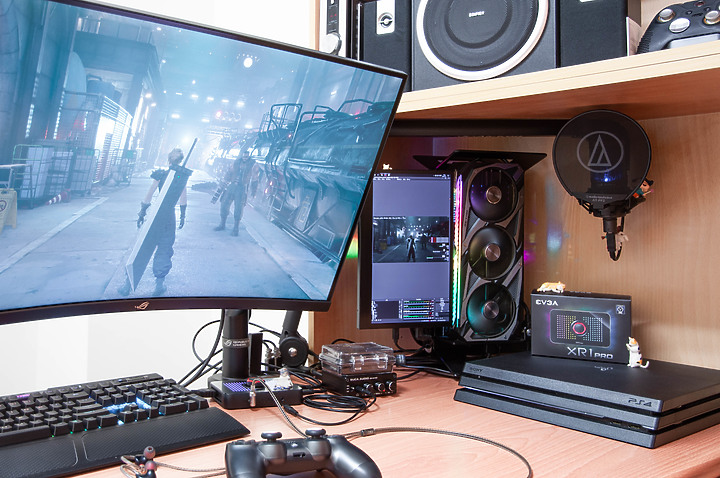

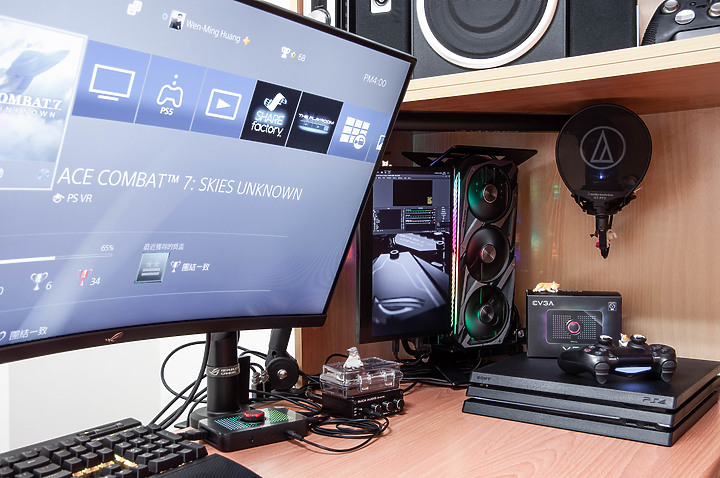

下圖裝上「EVGA XR1 Pro」後桌面上的線材便如同天女散花
並且接下來就以「PS4 Pro」做使用模擬演示
▲
將線材正確接上後即可於「OBS」新增「視訊擷取裝置」中識別
即如圖中可在電腦中檢視擷取畫面
在「OBS」軟體中「EVGA XR1 Pro」與「視訊鏡頭設備」視為同類型裝置
而使用這類型影像擷取盒相關產品時

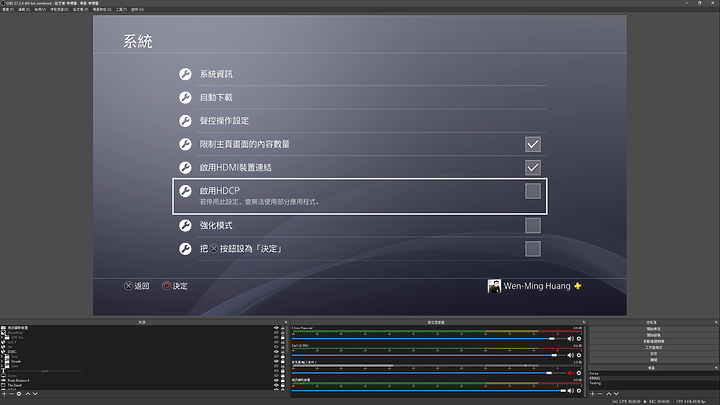

必須留意到的是「HDCP」「High-Bandwidth Digital Content Protection」
中文直譯為「高頻寬數位內容保護」，功能同字面意義
如「PlayStation」這類家用遊戲主機預設皆為開啟
開啟「HDCP」後擷取卡便無法擷取其已受保護的畫面
因此必須在系統設定中取消勾選
而官網的「EVGA XR1」陽春控制軟體中藏有設備「HDCP」的關閉選項
藏的十分隱密，隱密到沒講根本沒人會去用的那種
▲

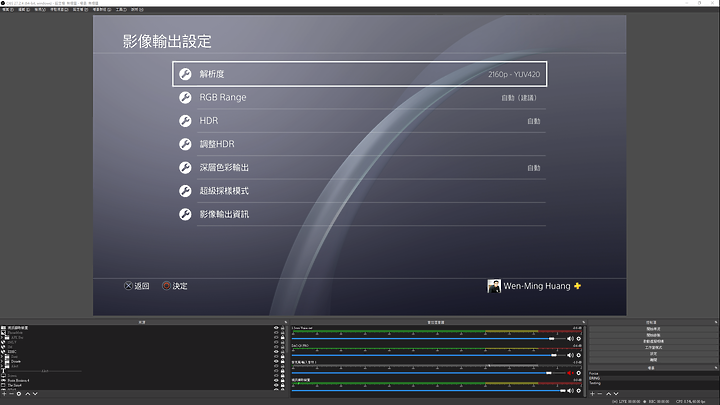

PS4的執行環境為2160p並HDR功能為自動開啟
未使用4k螢幕主因是窮，次因是個人遊戲取向偏向「3A2K144FPS」

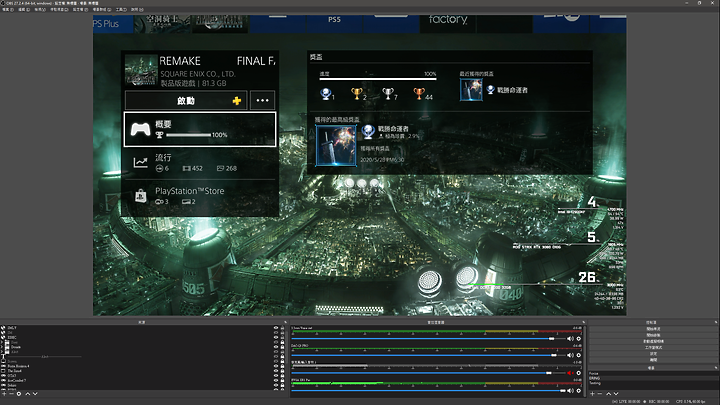

並且因為擷取畫面的關係，也可以在電腦上操作各類功能

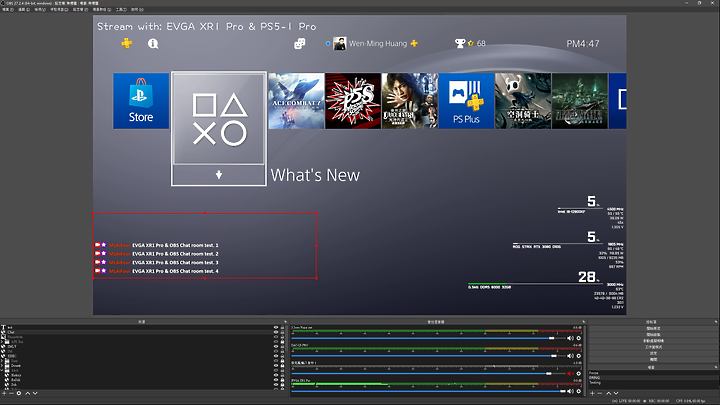

如左上角的「Stream with：EVGA XR1 Pro & PS5-1 Pro」文本顯示
或是左下角的實況聊天室內容擷取
以及右下角我個人慣用的電腦效能即時檢視
這部分有助於在檢視重播時了解特定場景的效能記錄狀態
▲
Final Fantasy VII Remake上市轉眼已過了兩年
雖說如今已登陸PC平台，不僅有各種美到飛上天的MOD可用
同時也能享受120幀絲滑流暢的遊戲體驗
但依舊難忘當時在PS4 Pro上初次遊玩扣人心弦的感動
細緻無比的人物建模以及熟悉的配樂
然後再把賽菲羅斯砍到他媽都認不出來
「EVGA XR1 Pro」設定擷取預設格式為2560 x 1440 HDR/60FPS
當然PS4 Pro本身跑不滿60FPS另當別論
雖「HDR」功能在電視上的發展已相當成熟，但電腦顯示器則否
相信比較進階的玩家都知道未開啟HDR功能時
進行「HDR」遊戲或影片時，畫面的顏色會相當慘澹
如單台電腦對遊戲開啟HDR執行並實況直播
觀眾看到的畫面顏色同樣也是相當詭異
而這裡附上一段「FF7Re」開頭動畫並開啟HDR的錄製效果
格式同上述2560 x 1440 HDR/60FPS
▲
實際上本來想錄一段「FF7Re」最高機密的遊玩過程
不幸忘記了如何配裝導致我追著濕婆滿街跑

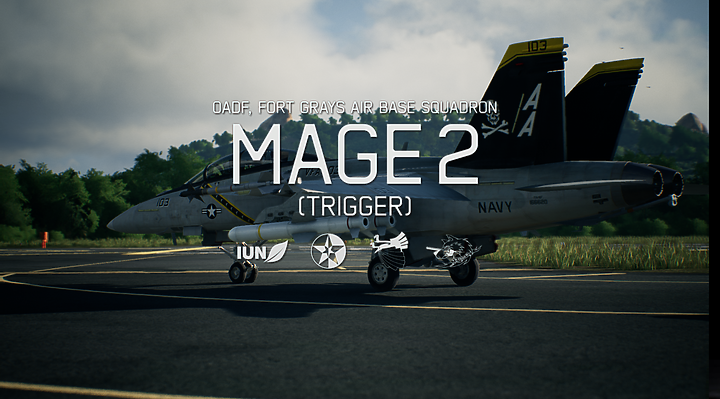

而決定改錄「Ace Combat 7: Skies Unknown」空戰奇兵7時
更不幸的發現自己的通關記錄被洗掉了
否則本來影片應該是駕駛「F-14D Super Tomcat」
致敬一下1986年的Maverick經典
只能駕駛F-16C閉著眼睛用腳打下米格21，深感遺憾
請隨意當參考，錄製格式同上段；未開啟HDR
▲

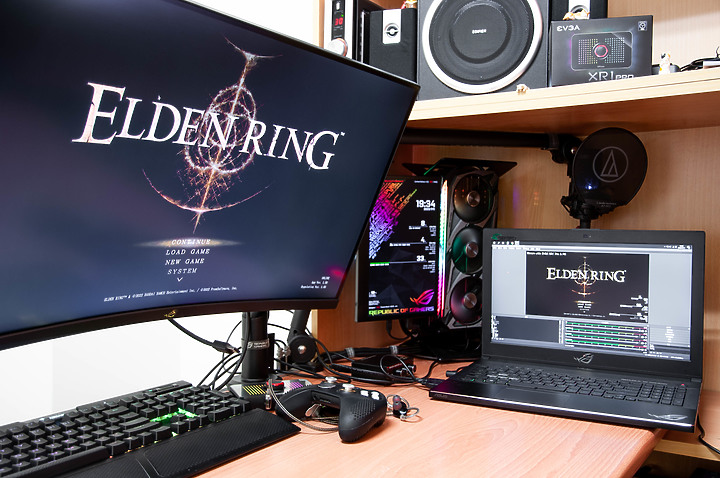

簡單在PS4 Pro測試完後便搬回電腦測試
桌面同樣呈現天女散花的狀態
測試模式分為兩種
筆電的部分為擷取專用，型號為ROG的GM501GM
筆電規格為Intel i7-8750H與NVIDIA GeForce GTX 1060 Max-Q
以及本次開箱主角「EVGA XR1 Pro」影像擷取盒
桌機規格複製貼上
CPU：Intel Core i7-12700KF
MB：ROG STRIX Z690-I GAMING WIFI
GPU：ROG STRIX GeForce RTX 3080 O10G
RAM：G.SKILL Trident Z5 RGB DDR5-6000 16G x2
SSD：Kingston FURY Renegade PCIe 4.0 NVMe M.2 2T SSD
Power：Corsair SF750 Platinum PSU 80+
Water ROG RYUJIN II 240
Case：XTIA Xproto-N (Mini-ITX) Open Case
OS：Win10
Monitor：ASUS ROG STRIX XG32VQR DP@144fps / HDMI@120fps
▲
錄製規格為現今較為通用的1920 x1080 FHD 60fps
比較突出的部分為錄製位元率為300,000 Kbps
Twitch限制的位元率為6,000 Kbps；Youtube為16,000 Kbps
必須重點聲明，同樣提醒有意進行1080p影片上傳水管的新手
必須重點聲明，同樣提醒有意進行1080p影片上傳水管的新手
必須重點聲明，同樣提醒有意進行1080p影片上傳水管的新手
本人在擷取錄製時本期望以主流解析度1920 x 1080記錄
但不慎未注意檔案上傳YouTube時「1080p影片」會經大幅度壓縮
擷取後上傳結果相當不理想，因此本文同時保留原始檔案直接下載
無奈後將影片解析度重新縮放至2560 x 1440再次上傳比較

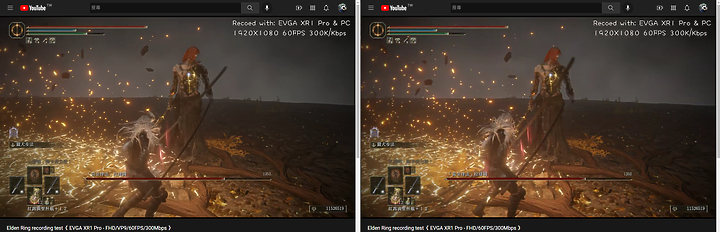

圖左為2560 x 1440縮放後重新上傳
圖右為1920 x 1080原始檔直接上傳
以原圖尺寸檢視已可見右邊畫面右上角有明顯壓縮破壞的狀況
因此強烈建議有意購入「EVGA XR1 Pro」參考本文時
以本人提供的原始擷取影片檔案下載檢視為主
原始檔案均以「GB」當單位起跳，實屬過份
因此也提供較不影響成像品質的PR重新匯出版本參考
空間為個人NAS，如果不能下載表示目前我家「類停電」
開放下載期限至年底，之後有需求可私信我補連結給您
▲

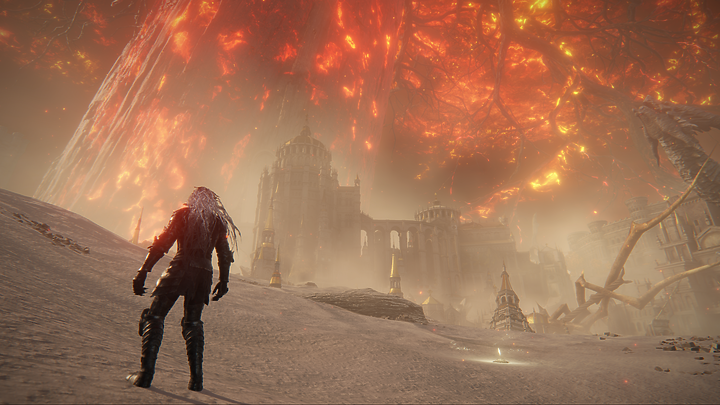

測試擷取為今年二月推出相當知名的「魂系」RPG遊戲
宮崎英高新代表作「Elden Ring」艾爾登法環
我是「拉達岡打工仔」的菜雞玩家MLA.
吃飽太閒時會拿兩把武士刀在STEAM版加減幫忙玩家攻略尾王
▲
影片為電腦搭配「EVGA XR1 Pro」擷取，筆電錄製
原始mp4輸出無轉檔(8.41GB)：點此下載
建議下載微壓縮版(485MB)：點此下載
▲
影片為電腦自身RTX3080+i7-12700KF擷取錄製
原始mp4輸出無轉檔(6.06GB)：點此下載
建議下載微壓縮版(427MB)：點此下載
本身在尚未接觸過影像擷取盒相關產品時
最初好奇關於「延遲」的部分是否會對遊戲體感造成影響
但配合「EVGA XR1 Pro」的HDMI out直通功能
基本上完全感受不到任何輸入延遲的部分
唯一被王槌到的一次也是自己太早反應才會挨揍
整體而言可視為「近乎無感的輸入延遲體驗」
▲
若說法環限制「60fps」無法看出影像擷取盒對於運作電腦效能的差別

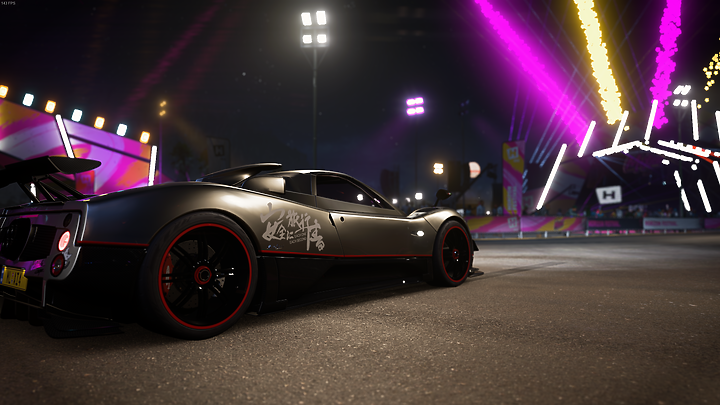

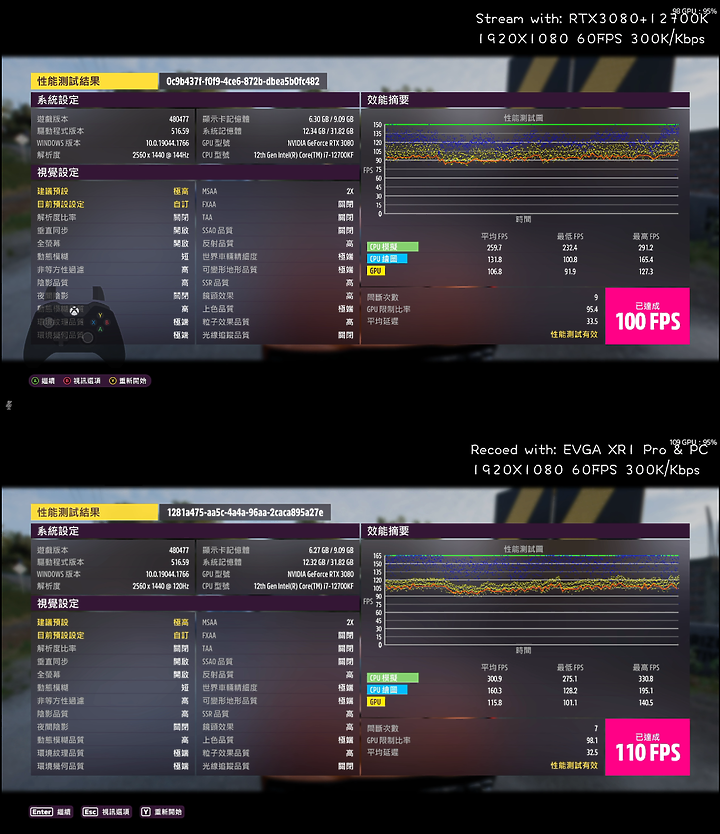

近期優化挺爛的「Forza Horizon 5」極限競速：地平線5則可見其差異
由「EVGA XR1 Pro」與筆電分擔擷取工作
負責運作遊戲的主機則可以全力執行遊戲
在遊戲內效能測試的差距可以拉開10FPS
也許有些玩家會認知10幀的差距並不是很大
但如果單以顯示卡的效能差距來分析
成績10fps的差距基本上可視為3080與3080Ti的差別
並在CPU模擬的部分各項差距達30~40fps
針對有遊戲實況或擷取使用的「高效能」玩家有顯著的差異
同樣附上傳後慘不忍睹的影片連結與原始檔
▲
影片為電腦搭配「EVGA XR1 Pro」擷取，筆電錄製
原始mp4輸出無轉檔(4.85GB)：點此下載
建議下載微壓縮版(286MB)：點此下載
▲
影片為電腦自身RTX3080+i7-12700KF擷取錄製
原始mp4輸出無轉檔(5.57GB)：點此下載
建議下載微壓縮版(295MB)：點此下載
▲

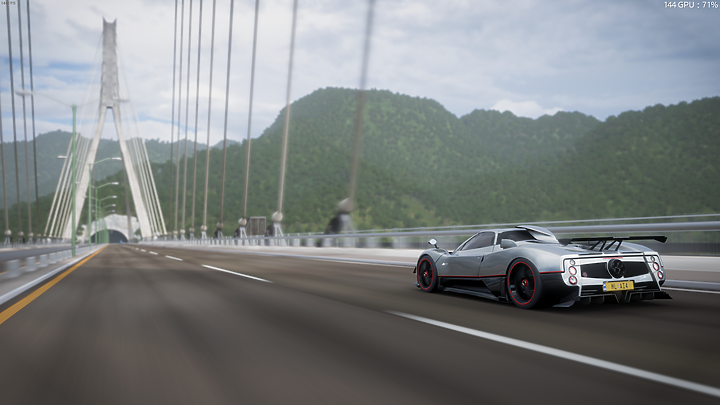

以及在FH5這類型場景畫面高動態變換的環境下進行擷取測試
方式為同車同賽道跑兩次
同樣擷取原檔播放的水準十分滿意，上傳成像結果十分懊悔
▲
影片為電腦搭配「EVGA XR1 Pro」擷取，筆電錄製
原始mp4輸出無轉檔(7.68GB)：點此下載
建議下載微壓縮版(436MB)：點此下載
▲
影片為電腦自身RTX3080+i7-12700KF擷取錄製
原始mp4輸出無轉檔(7.47GB)：點此下載
建議下載微壓縮版(424MB)：點此下載
然而透過影像擷取盒對我而言也是有些缺陷
例如重操作的遊戲在遊戲實況時
我通常會在OBS中一併增加遊戲手把操作狀態圖
用於提供檢視油門或剎車量、以及過彎時的升降檔情形
這部份透過擷取卡使用後接收端無法顯示
▲
以上影片實際可見在同樣位元率的標準下
無論是主機直接錄製或是透過擷取卡分擔，成品的水準都相當優異
然而這是建立在主機規格本身不會太差
並可接受由主機本身負擔錄製影片造成的效能影響
將擷取工作交給非運作電腦負擔後確實可以維持優異的遊戲效能
尤其在建議設備效能要求偏高的3A遊戲類型中更為明顯
並且對於負責擷取的電腦硬體要求並不高
也就是所謂「遊戲機高規、實況機隨意」的概念
▲
而影像擷取盒一直為冷門產品的原因其實很多
現今的實況平台環境對於上傳位元率的上限都設定的相當低
以至於使用者的電腦只要不要太差都能應付多數擷取內容
高階級的影像擷取盒普遍定價偏高
但實際使用的需求層面卻與丐版產品相去無幾
甚至若不在乎幾幀的丟失，則完全失去其用途意義
再者是關於音源輸出入的管理問題

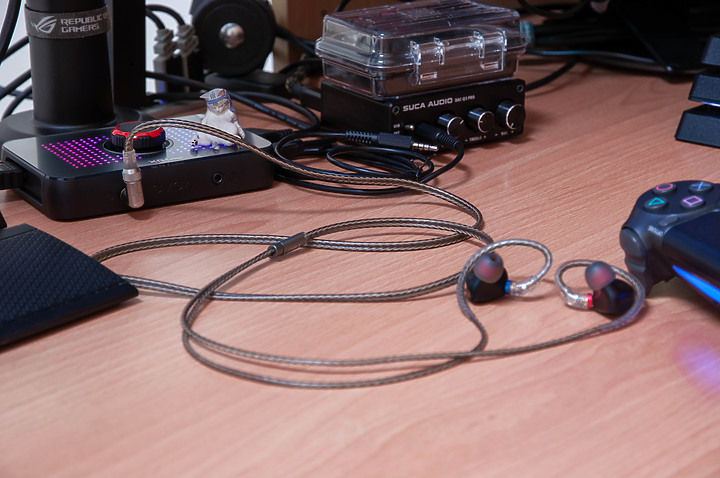

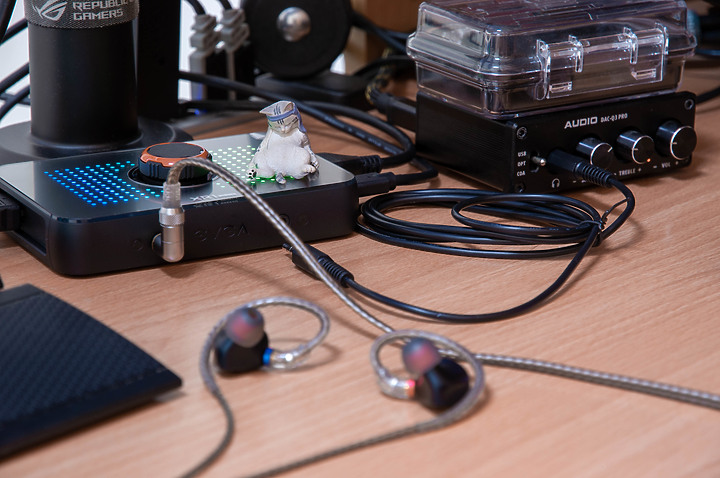

有檢視過我桌面照片就知道，我習慣使用小前級DAC+USB麥克風
然而「EVGA XR1 Pro」只能支援四環3.5mm設備輸出入
對於進行射擊遊戲時，習慣自行調整高低音均衡的玩家十分困擾
在測試期間基本上我幾乎是直接放棄擷取音效的部分
且「EVGA XR1 Pro」的旋鈕也無法直接針對擷取畫面調整音量
貌似有影響的只有在「Console Party Link」有所作用
▲
而針對「EVGA XR1 Pro」可改進部分
我個人認為首先是佈線的位置
兩側進出HDMI與USB Type-C不如配置於「EVGA XR1 Pro」後側
至少在使用者擺放與佈線可以略顯簡潔
減少影像擷取盒產品必須插上一堆線材的天生弱點
支援格式部分若能輸入DiplayPort也能造福許多電腦用戶
並針對附加價值進行提升
例如在多媒體控制、甚至是支援OBS的指定快捷鍵等
相似產品如ELGATO Stream Deck或AX310 Live Streamer NEXUS
我認為這類產品的功能相當適合加入影像擷取盒
而不是左邊一個插滿線的擷取盒子
然後右邊一台只有幾個按鍵卻超過五千元的不可換軸鍵盤
▲
最後結論如同文章開頭所述
如果你是家用遊戲機的實況主
或是執行效能主義至上絕不妥協的高端玩家
以及特殊影像設備的輸入擷取需求用戶
「EVGA XR1 Pro」可作為考慮採用的器材
擁有最高規格等級的影像輸出入
具備隨插即用的OBS認證
不存在輸入延遲的HDMI直連，以及HDR的畫面擷取
還有對於我個人而言堅持己見特立獨行優異的品牌形象
雖然「EVGA XR1 Pro」並不在我必備使用的硬體清單中
但我會留著他，謹紀念這段時間荒誕的虛擬貨幣與挖礦歪風似乎快結束
直到我女兒被學校二一，將「EVGA XR1 Pro」交付給他，授人以漁
22/07/13，記錄就此告一段落，感謝你的閱讀
我是MLA，拉達岡打工仔，砍飛賽菲羅斯後把車開進田裡的優質戰鬥機駕駛。
