[請問]如何用四段電子開關將台達電子換氣扇 VFB21AXT4風速與燈做切換?(已解決)

最近上網買了台達電子大風量DC直流節能換氣扇DIY安裝,順便改線路
型號VFB21AXT4
安裝孔:210mmx210mmx165mm
電源:100v~240v
輸入功率:4.0W(節能換氣)風量100m3/h
9.5W(強力換氣)風量150m3/h
2段風量設計

爬了許多大大的文章,我還是看不懂(無水電背景)
請問:大大的四段式電子開關是:-------------刪

----------------------------------------------------------------------------------------------------

以下後來想到這樣接法

[請問]如何用四段電子開關將台達電子換氣扇 VFB21AXT4風速與燈做切換?(已解決)

開第一段: 風扇+燈A (橘燈高速)
關
開第二段: 風扇 (綠燈低速)
關
開第三段: 風扇+燈A+燈B(橘燈高速)
關
開第四段: 風扇+燈B(綠燈低速)

請問這樣接法對嗎?
------------------------------------------------------------------------------------------------------
1/8更新
這接法風扇恆開,利用開關切換讓台達電子換氣扇 VFB21AXT4風速有高低速之分別,並搭配燈亮的配置!是ok的!
只是換氣扇的高低速與四段開關切換會有時間差,不能切換太快

開第一段: 風扇+燈A (橘燈高速)
關
開第二段: 風扇 (綠燈低速)
關
開第三段: 風扇+燈A+燈B(橘燈高速)
關
開第四段: 風扇+燈B(綠燈低速

[請問]如何用四段電子開關將台達電子換氣扇 VFB21AXT4風速與燈做切換?(已解決)

2017-12-28 15:31 #1

文章關鍵字

風速電子開關 VFB21AXT4 電子氣扇

lin4207

9分

2樓

lin4207

個人積分：9分

文章編號：66942279

根據換氣扇 VFB21AXT4 & 四段電子開關搭配使用的話
只能用模式A

A
開第一段: 風扇 (橘燈高速)
關
開第二段: 風扇 (綠燈低速)
關
開第三段: 燈+風扇(橘燈高速)
關
開第四段: 燈+風扇(綠燈低速)

幫不了你

四段電子開關
藍線 <-> 白線 <-> (風扇) <-> 黑線
黃線 <-> (燈) <-> 黑線

Eigen

19604分

3樓

Eigen

個人積分：19604分

文章編號：66948563

基本上是做不到，因為 dc 扇的強弱切換時間差不穩定

我有兩台DC 扇，切換的時間差差很大，一般切換電子開關的時間差並不能穩合

真心建議，你還是分兩個開關

ons530

1分

樓主

ons530

個人積分：1分

文章編號：66983425

開第一段: 風扇+燈A (橘燈高速)
關
開第二段: 風扇 (綠燈低速)
關
開第三段: 風扇+燈A+燈B(橘燈高速)
關
開第四段: 風扇+燈B(綠燈低速)

請問這樣接法對嗎?

Eigen

19604分

5樓

Eigen

個人積分：19604分

文章編號：66984810

理論上是，實際上不一定

因為電子開關的 on/off/ on 的時間差，和抽風扇的 on/off/on 的時間差不一定match

時間不match ，

你燈一直切，抽風扇可能都還是第一段

劍子玄天宗

220分

6樓

劍子玄天宗

個人積分：220分

文章編號：66993293

哪張銀色的..字太小..放大就糊掉了...

至於你畫的圖..@@..怪怪的...看不出交流跟直流如何走.感覺應該是畫錯了...

ons530

1分

樓主

ons530

個人積分：1分

文章編號：66997799

劍子玄天宗 wrote:
哪張銀色的..字太...(恕刪)

真的假的...畫錯了?
打算這禮拜六來試接看看
這...會不會把換氣扇燒壞?

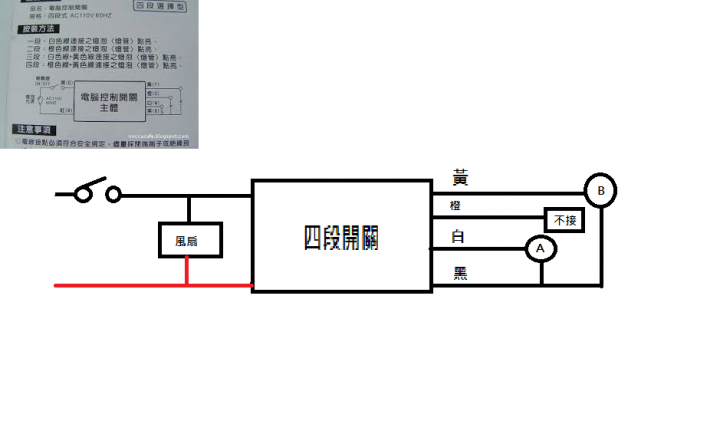

這樣畫應該就對了吧?

劍子玄天宗

220分

8樓

劍子玄天宗

個人積分：220分

文章編號：67005191

lin4207 wrote:
根據換氣扇 VFB21AXT4...(恕刪)

這裡有人畫,是三段式的..你參考一下..(個人覺的它是四段當三段用)

https://www.mobile01.com/topicdetail.php?f=168&t=3601948

----

我說你圖畫錯,是電扇放的地方不對...你的圖變成了,風扇是常開,開關只控制燈管~(我想這應該不是你想要的)

-----

在網上找到一些圖,給你參考...

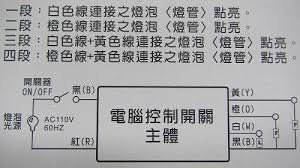

此張為參考示意圖,不表示是這個四段開關的內部結構.

----

因為不曉得你想要的順序到底是什麼優先...(我看不懂你想要的)
風扇是幾線式..如果是二線,應該就是第一次送電時是弱風,第二次送電時會變強風...(以上只是猜測)

比如:
開關第一次時,燈亮,風扇關.
開關第二次時,燈亮,風扇開(此時應該是弱風)
開關第三次時,燈關,風扇開(此時應該變強風)
開關第四次時,燈關,風扇關.

看了哪個網址,開版大畫的資料,我想你應該就會弄了,祝好運.

至於內文它說閃一下,個人覺的應該加個負載電阻幫忙分攤一下電流電壓,應該就不會有哪現象了...
(我只有自己改裝過燈具,沒有加入風扇過,所以只能用推論的)
(然後我是自己用電表量測自家壞掉燈具的三段開關的,因為它沒有圖..XD)

ons530

1分

樓主

ons530

個人積分：1分

文章編號：67006746

劍子玄天宗 wrote:
這裡有人畫,是三段...(恕刪)

我就是想風扇恆開,利用開關切換讓台達電子換氣扇 VFB21AXT4風速有高低速之分別,並搭配燈亮的配置!
只是換氣扇的高低速與四段開關切換可能會有時間差,等我試完再跟大家報告

開第一段: 風扇+燈A (橘燈高速)
關
開第二段: 風扇 (綠燈低速)
關
開第三段: 風扇+燈A+燈B(橘燈高速)
關
開第四段: 風扇+燈B(綠燈低速
