verypi wrote:
請教autumnshu...(恕刪)
你家應該是老房子吧？？？而且這主線是台電接的？？我真的是很懷疑，台電怎可能會接這種顏色進你家電箱？台電不敢說都很正確皆對，但至少照規定和法規比例比水電來的高多了。

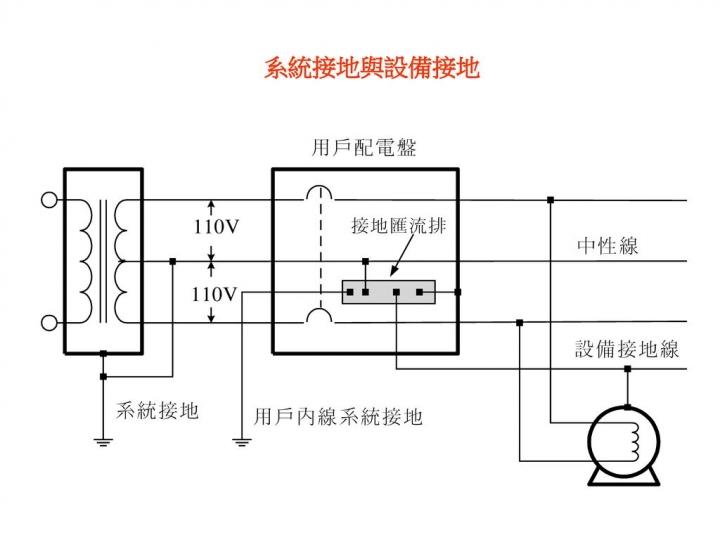

回歸正題，你注意看你圖片綠色PVC線就是接地銅排，是直接接地用。白色線是中性線，俗稱零線銅排(零線銅排也是接地一種但原理不太一樣它是利用相抵來達到0電壓電流類似接地，建議你先去搞清楚兩者不同)。
你這電箱基本接法是沒錯，但白色線和綠色線銅牌都接在同一點，等於綠色線(第三接地線)接地會和中性線同電位，失去第三接地線效果。但可以較放心是台電電的品質真的很不錯，中性線的0電流維持的都很穩定，畢竟一般家用不會用這樣精密的儀器，所以還可以承受。我是建議，你的電箱最好清理一下，灰塵清乾淨，電線換粗一點，最好是5mm以上，用好正確規格壓接端子，線色用對，畢竟你家的電箱可能很久才會再修整了，線徑用粗一點，耐壓/流要高過無熔絲開關，是先讓開關先跳，而不是電線熔掉，這是保護概念。
給你一張圖片參考，這是比較好的接法，線上面該有的標示和壓接端子至少都有，查線或是畫簡易圖都可以清晰辨識，折線該有的角度也都符合，線徑標準也對。我是建議你最好請專業幫你畫個wire和hook-up設計圖，這兩個不會畫的就不用太期待功力了，不會畫至少要會去網路上抓來改。要設計圖範例我可以再分享給你看，先這樣，小心點，不清楚不要自己亂搞，機器壞掉錢買就好，人電到可不是開玩笑。
。18年前裝冷氣的這個房間沒有220V的電，花了1萬3千元請水電工將110V改成220V，因為是裝潢師傅叫的人，沒先問價錢，後來請款單上面寫1萬3千，以當時的物價真覺的好貴，裝了之後也從沒打開看裡面接線。
