日立除濕機液晶面板故障DIY維修

acermark wrote:
我的IC買了很久今天(恕刪)


首先先感謝網友acermark贈IC支援,
並教導小弟以普通烙鐵完成更換IC之方法。

小弟只有焊錫+手持式烙鐵+吸錫器+美工刀, 由於工具過於簡單,
雖然除濕機已無畫面很久了, 但除濕機還是可以使用, 就一直沒去處理該問題。

近日acermark兄回了篇文, 以烙鐵即完成了更換IC的動作, 讓除濕機恢復顯示,

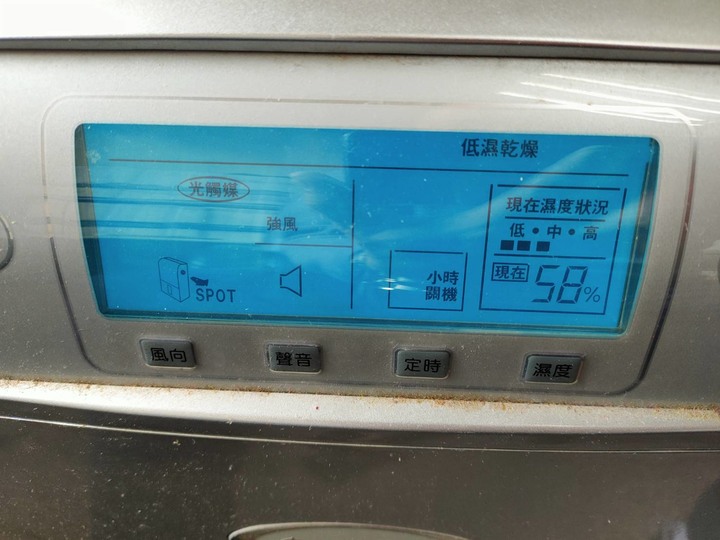

小弟照其方法也完成了讓除濕機的顯示面板恢復正常顯示了,
小弟將其方法完整的敘述如下, 以嘉惠網友:
1. 先以美工刀將舊IC編號PT6596-LQ之接腳切除, IC就整顆掉下來了(沒腳IC)。
2. 再用烙鐵將舊IC的斷腳清除乾淨。
3. 將新IC放正對準, 超難對準的 (這動作不容易啊, 弄了好久才完成)。
(小弟一把年紀了, 老花眼+近視, 沒放大鏡也沒顯微鏡。IC一直對不準, 手壓一下又歪了。看網友拍的照片超大張超清晰, 而且焊接的超漂亮的。實際上IC超小顆的, 1公分*1公分而已, 腳位有44根腳, 事情做一半只好咬牙完成)。
4. 先焊一腳固定一下, 讓IC不會亂跑(沒先找個基準固定一下的話, IC動到一下, 又要重新對齊腳位)。
5. IC腳位對齊整個放正了之後, 再將剩餘腳位焊接完成 (這更困難了, 焊錫吃的多一點就一大坨, 把幾根腳都黏在一起了, 用吸錫器把一大坨吸掉再重焊, 烙鐵超難焊這顆IC)。
6. 焊好沒拿電錶量測腳位之間有無短路, 就直接送電測試, 畫面顯示已正常。

感恩, 謝謝。
家裡的同一款 RD-200FB 也沒畫面好一陣子了... 其他功能大致正常,但濕度顯示以前就偏低
所以就一直用低濕乾燥+計時+風量+風向幾個按鍵頂著用,不管螢幕了

今天看到這篇,一開始還想說補焊一下,看會不會好起來... 想當然沒有可能
無聊也確認了一下IC 相關 trace的連接性, IC VCC, RESET pin 準位量了也沒錯
要不是沒有示波器,不然就要量訊號波形了...

算了...看來這台的液晶驅動IC (普誠 PT6596)真的很容易掛...
考慮買IC來換,還是繼續幾個按鍵頂著用,不管螢幕了
太強了自己修
太強了,我連想拆外殼做清潔都怕拆斷卡榫之類的....

請教神大~如果是背光板不亮,亮該怎麼查修呢?
bike_an wrote:
請教神大~如果是背光(恕刪)


要先判斷這背光是 EL 還是 LED

LED 的背光層比較厚,至少3MM , EL背光只有不到 1MM

EL 背光不亮,一般是趨動電路問題

LED背光不亮,大概是 LED 損壞。
感謝樓主,我的除濕機是類似的RD-200J,面板已經顯示不完全很久,一直沒找到相關資訊,終於看到樓主這一篇,RD-200J上的IC是PT5696,但網路上只有找到和你一樣的PT5696-LQ,反正編號一樣就先來買IC換看看,換完就恢復顯示了,反正拆機了,順便將機器內外和散熱器的陳年灰塵做一次深度清潔。









大哥
請問螢幕下方4個案件沒有反應是哪出問題
可以換那個零件
還是只能整個基板都要換掉
謝謝你
