產品特色：
●採用納微Navitas GaNFast NV6117氮化鎵功率元件
●2個USB-C及2個USB-A輸出埠，USB-C單埠輸出最大100W，USB-A單埠輸出最大30W
●依照連接埠種類及數量，自動分配65W+30W(2C)、15W(2A)、80W+18W(1C1A)、65W+15W(1C2A)、45W+30W+24W(2C1A)、45W+30W+15W(2C2A)
●支援PD3.0/PPS/QC4+/QC3.0/QC2.0/AFC/FCP/SCP/Apple主流快充協議，適用多種行動裝置
●採用折疊式插頭，方便收納攜帶
產品規格：
型號：SLIMQ-F100
GaN功率元件：納微Navitas GaNFast NV6117
輸入：AC100-240V，2A，50/60HZ
USB-C1/USB-C2單輸出：5V/3A、9V/3A、12V/3A、15V/3A、20V/5A、5V/4.5A、4.5V/5A，最大100W
USB-A1/USB-A2單輸出：4.5V/5A、5V/4.5A、9V/3A、12V/2.5A，最大30W
最大總輸出功率：100W
▼外盒正面，中央有商標

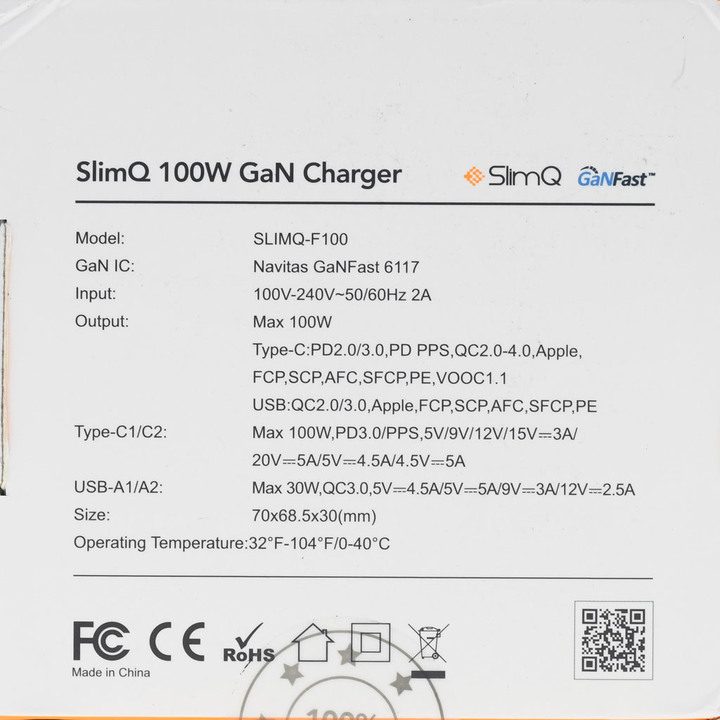

▼外盒背面，有產品名稱、商標、GaNFast標誌、產品規格、安規認證、QR碼
▼外盒側面，有輸出埠配置、產品名稱、適用裝置圖示

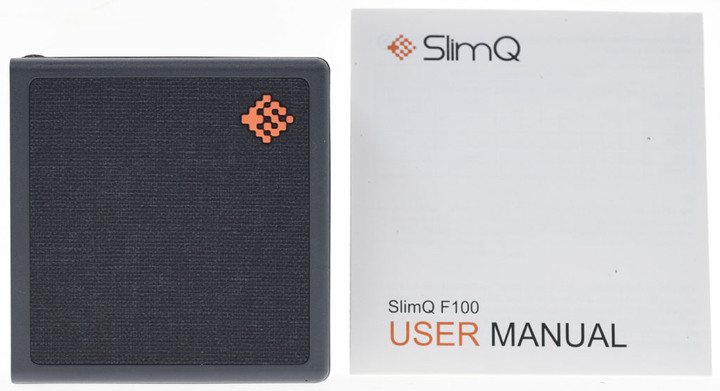

▼包裝內容，有充電器本體及使用說明書

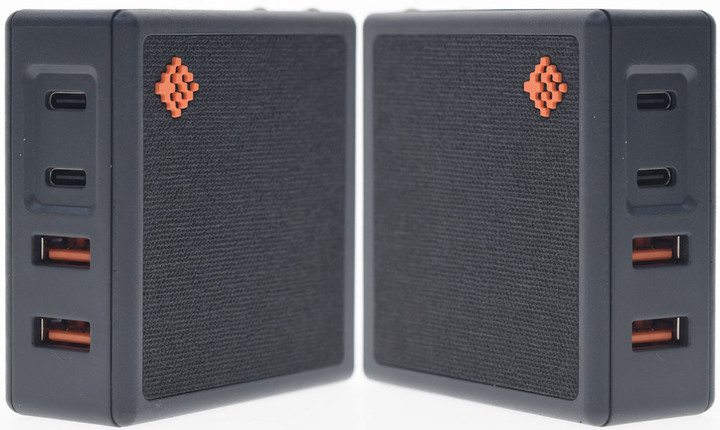

▼本體兩側大面積黑色外殼有類似絨布的防滑表面處理，角落處有凸出的商標

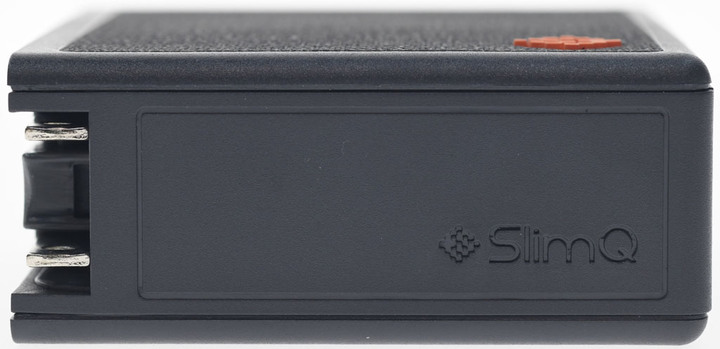

▼本體其中一個側面外殼也有商標壓印

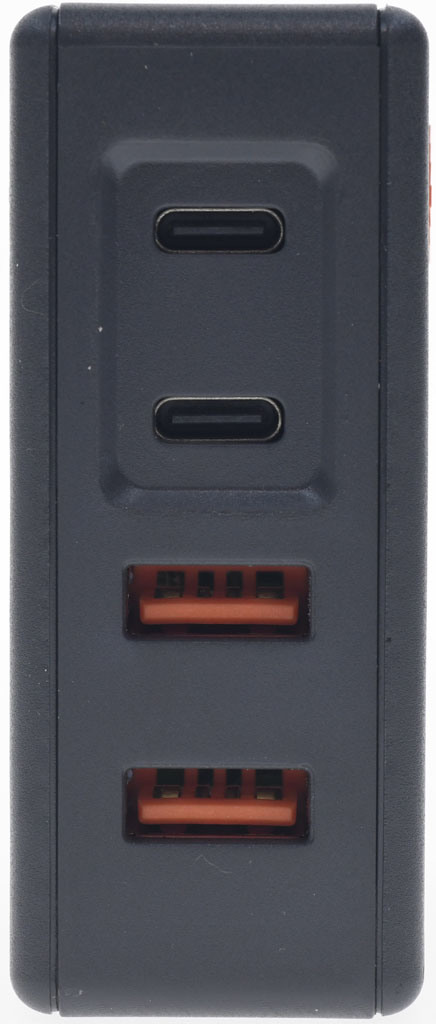

▼本體頂部外殼具備2個USB-C及2個USB-A輸出埠，圖片由上至下分別為USB-C1、USB-C2、USB-A1、USB-A2

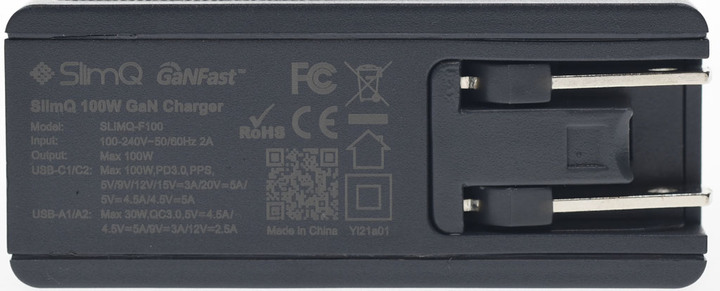

▼本體底部外殼印上商標、GaNFast標誌、產品名稱、產品型號、輸入/輸出規格、安規認證、QR碼

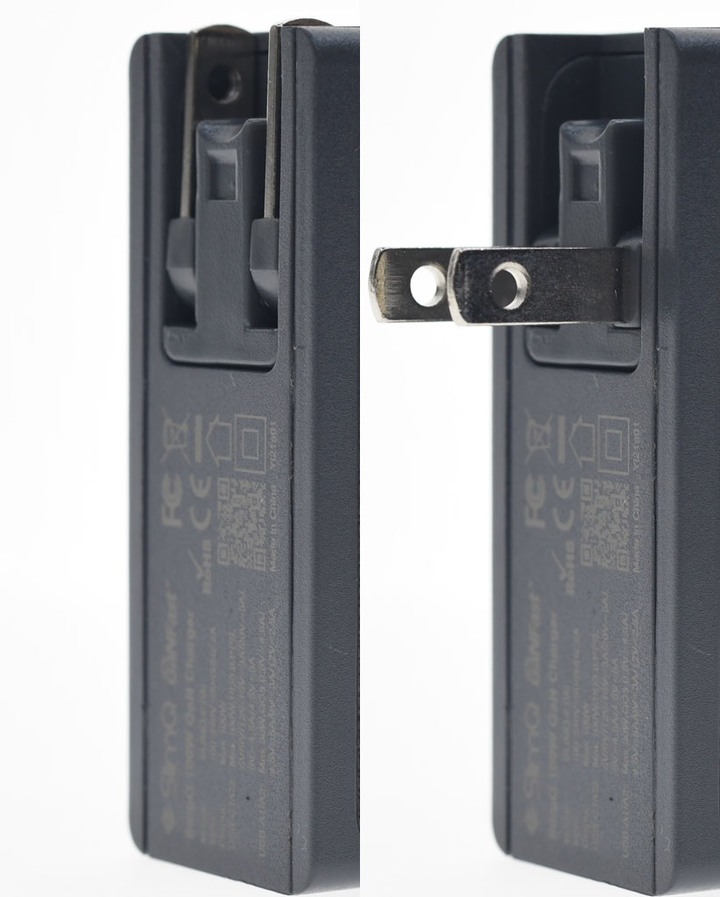

▼採用折疊式插頭設計

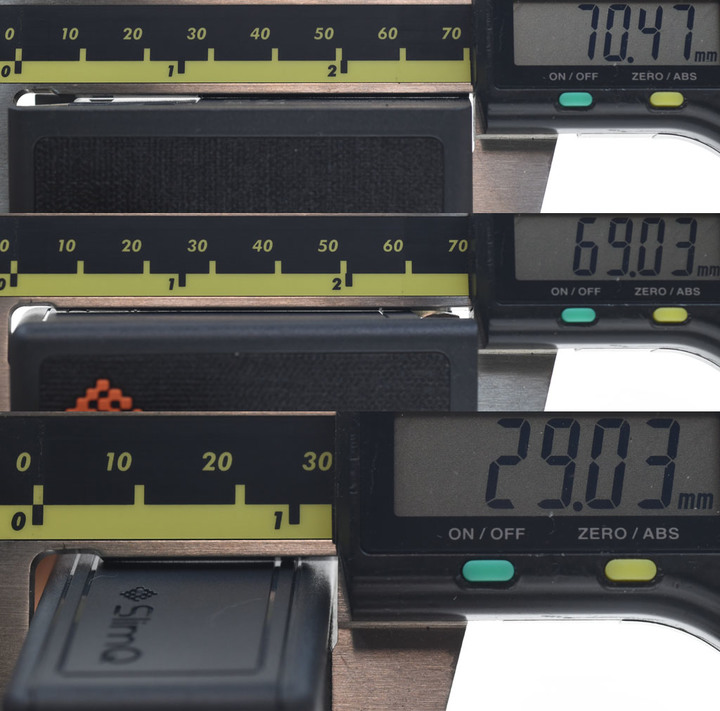

▼本體尺寸為70.5x69x29mm

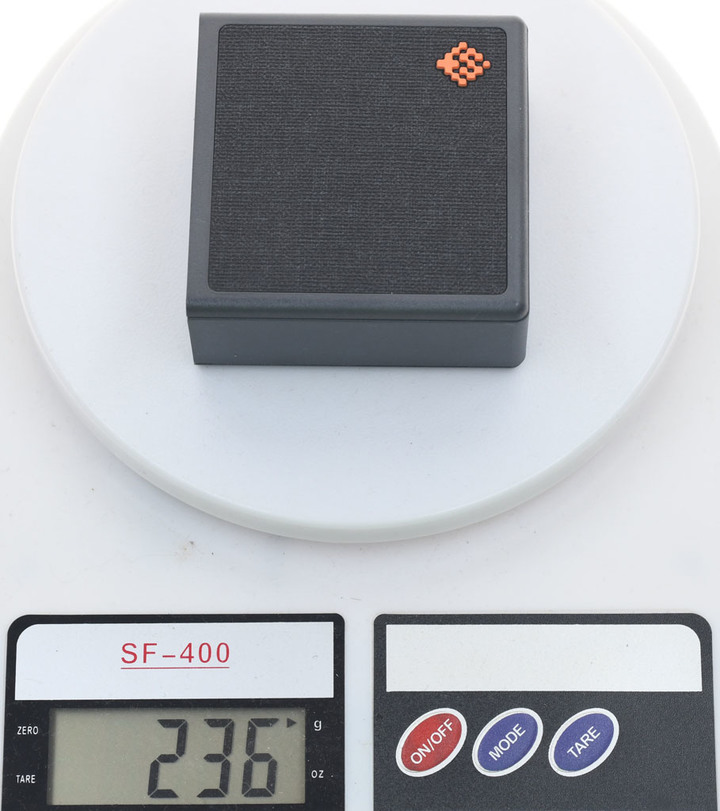

▼本體重量為236克
支援以下輸出配置：
USB-C1或C2(1C輸出模式)：最大100W
USB-A1或A2(1A輸出模式)：最大30W
USB-C1加C2(2C輸出模式)：65W(USB-C1)+30W(USB-C2)
USB-A1加A2(2A輸出模式)：僅限5V輸出，共享5V/3A(15W)
USB-C1或C2和USB-A1或A2(1C1A輸出模式)：80W(USB-C1或C2)+18W(USB-A1或A2)
USB-C1或C2和USB-A1加A2(1C2A輸出模式)：65W(USB-C1或C2)+15W(USB-A1加A2)
USB-C1加C2和USB-A1或A2(2C1A輸出模式)：45W(USB-C1)+30W(USB-C2)+24W(USB-A1或A2)
USB-C1加C2和USB-A1加A2(2C2A輸出模式)：45W(USB-C1)+30W(USB-C2)+15W(USB-A1加A2)
當裝置插上/拔除裝置，會先中斷輸出再恢復

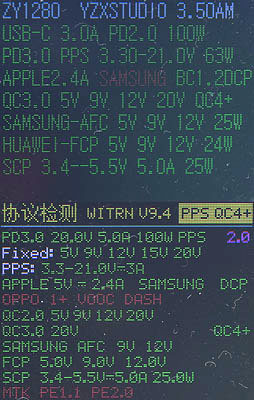

▼USB-C1/C2埠單獨使用並搭配5A線材，充電定義支援PD2.0/3.0、PPS、QC2.0/3.0、QC4+、AFC、FCP、SCP、APPLE 5V/2.4A、SAMSUNG 5V/2A、BC1.2、DCP 1.5A

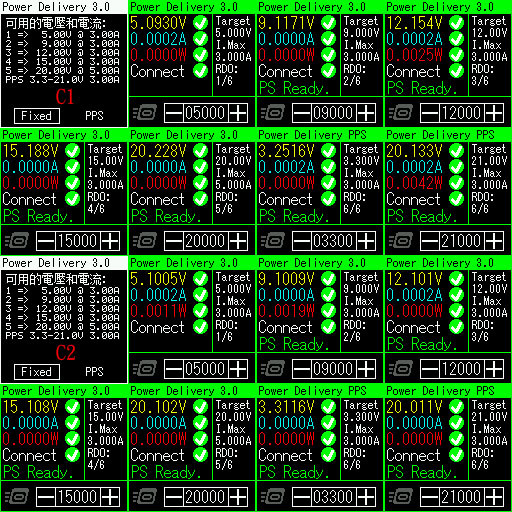

▼USB-C1(上)/C2(下)埠單獨使用並搭配5A線材，固定檔提供5V/3A、9V/3A、12V/3A、15V/3A、20V/5A，PPS檔提供3.3-21V/3A

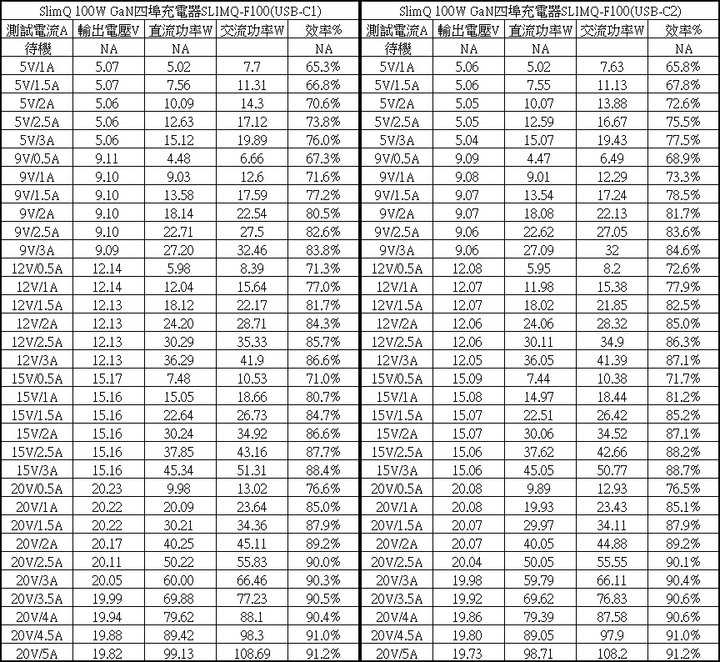

▼USB-C1(左)/C2(右)埠各組輸出轉換效率表，整體轉換效率在65.3%至91.2%之間

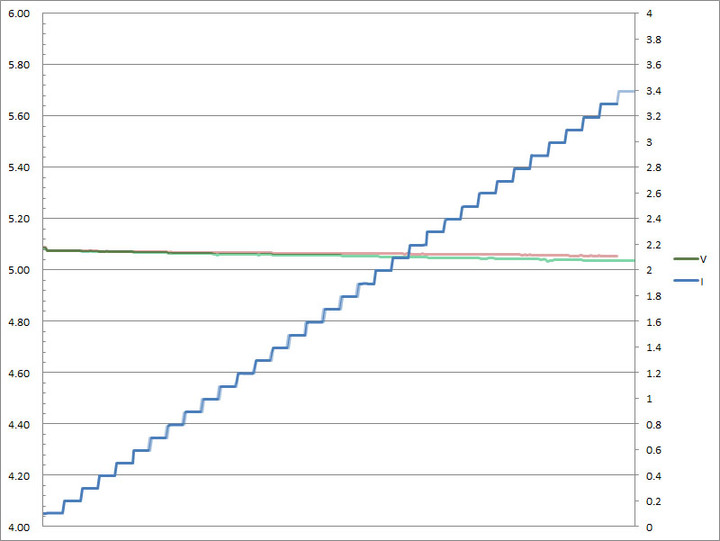

▼USB-C1(紅)/C2(綠)埠搭配5A線材的固定檔5V輸出負載測試，隨著電流增加，輸出電壓些微下降，當輸出電流超過3.3A(C1)/3.4A(C2)便會截止

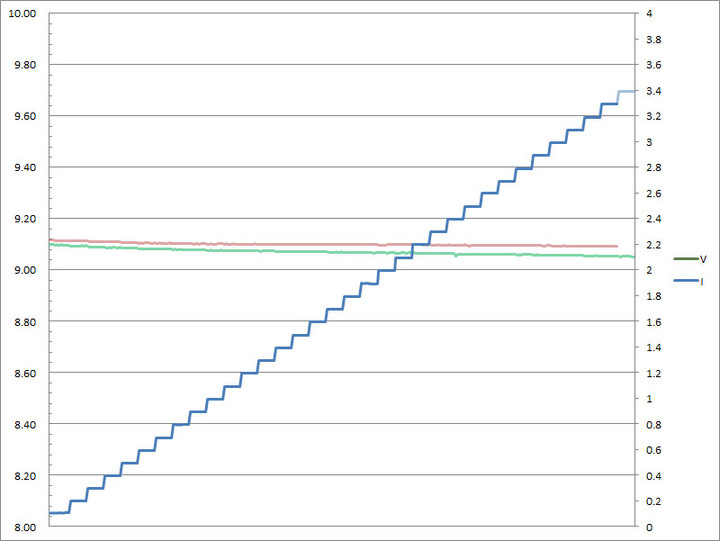

▼USB-C1(紅)/C2(綠)埠搭配5A線材的固定檔9V輸出負載測試，隨著電流增加，輸出電壓些微下降，當輸出電流超過3.3A(C1)/3.4A(C2)便會截止
▼USB-C1(紅)/C2(綠)埠搭配5A線材的固定檔12V輸出負載測試，隨著電流增加，輸出電壓些微下降，當輸出電流超過3.3A(C1)/3.4A(C2)便會截止

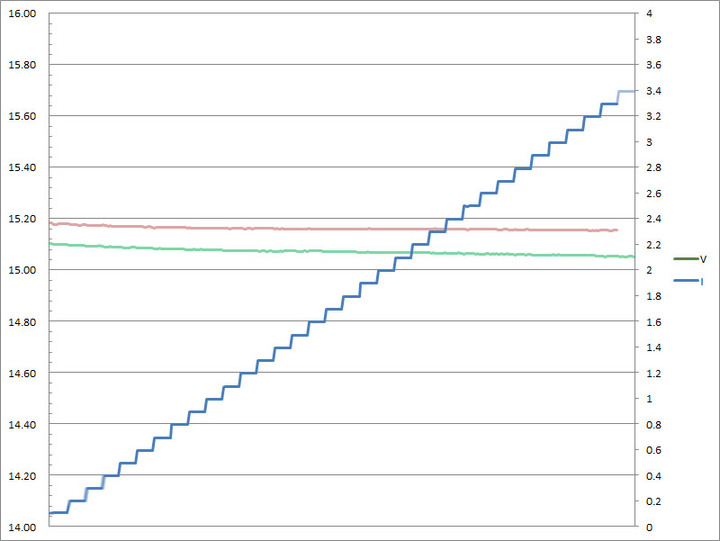

▼USB-C1(紅)/C2(綠)埠搭配5A線材的固定檔15V輸出負載測試，隨著電流增加，輸出電壓些微下降，當輸出電流超過3.3A(C1)/3.4A(C2)便會截止

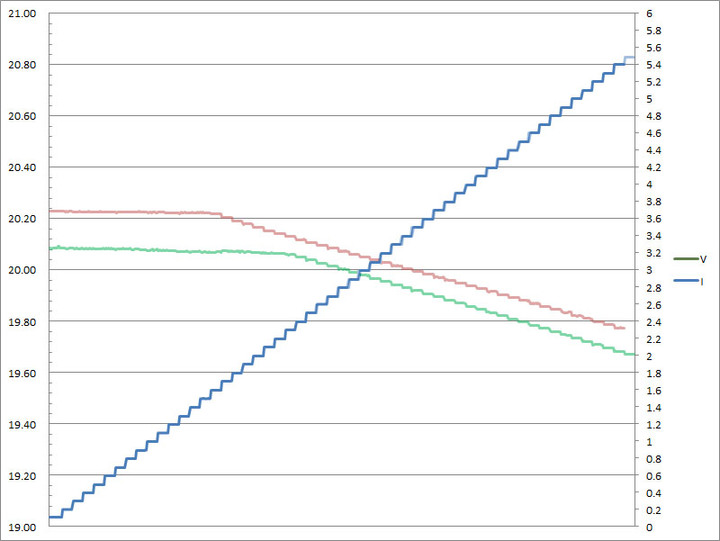

▼USB-C1(紅)/C2(綠)埠搭配5A線材的固定檔20V輸出負載測試，隨著電流增加，輸出電壓一開始些微下降，中後段壓降幅度變大，當輸出電流超過5.4A(C1)/5.5A(C2)便會截止

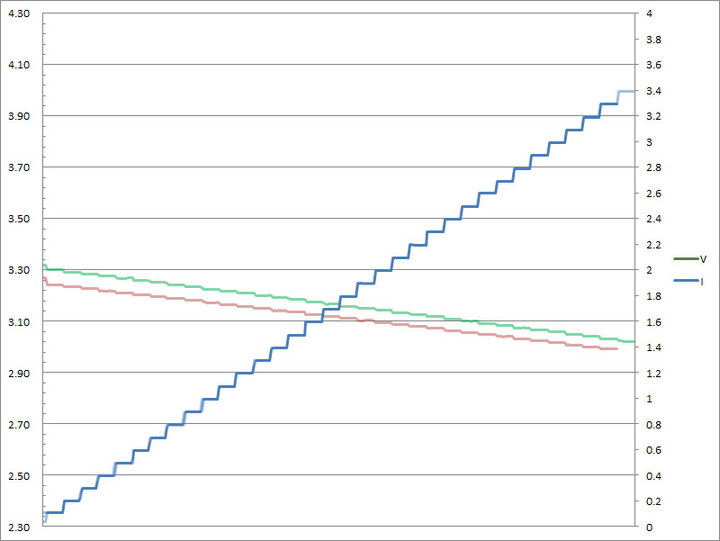

▼USB-C1(紅)/C2(綠)埠搭配5A線材的PPS檔3.3V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過3.3A(C1)/3.4A(C2)便會截止
▼USB-C1(紅)/C2(綠)埠搭配5A線材的PPS檔21V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過3.3A(C1)/3.4A(C2)便會截止
▼USB-C1/C2埠單獨使用並搭配3A線材，固定檔20V最大電流降至3A，其他維持不變

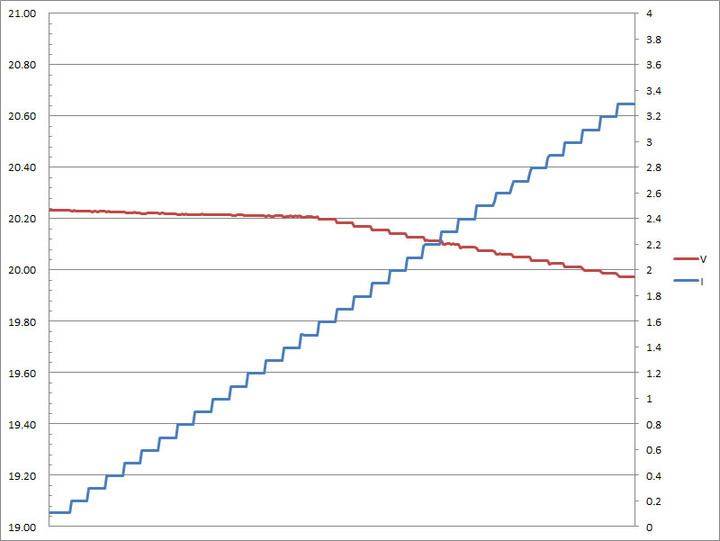

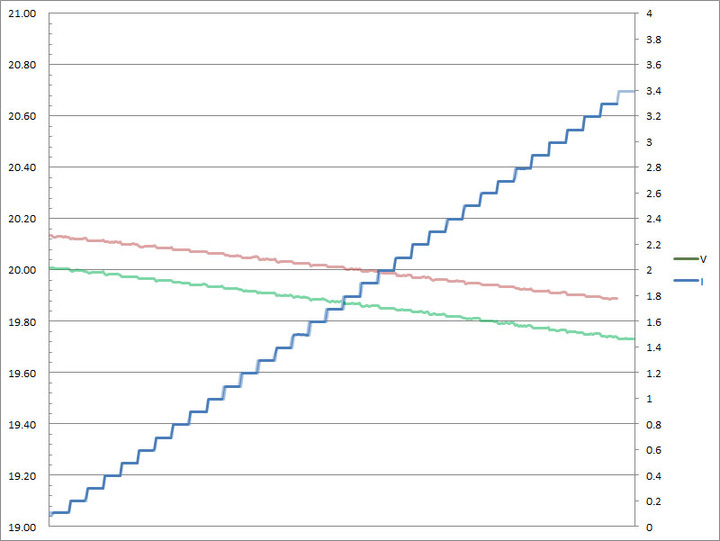

▼USB-C1埠搭配3A線材的固定檔20V輸出負載測試，隨著電流增加，輸出電壓一開始些微下降，中後段壓降幅度變大，當輸出電流超過3.3A便會截止
▼2C輸出模式，USB-C1埠搭配5A線材，固定檔提供5V/3A、9V/3A、12V/3A、15V/3A、20V/3.25A，PPS檔提供3.3-21V/3A

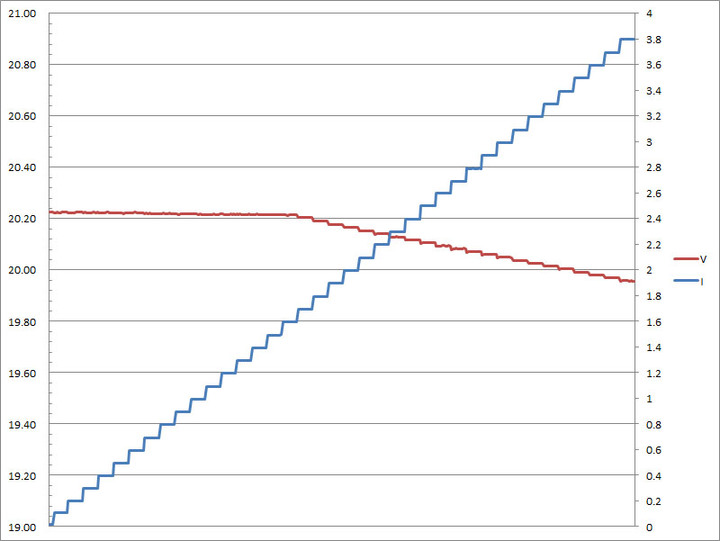

▼2C輸出模式，USB-C1埠搭配5A線材的固定檔20V輸出負載測試，隨著電流增加，輸出電壓一開始些微下降，中後段壓降幅度變大，當輸出電流超過3.8A便會截止

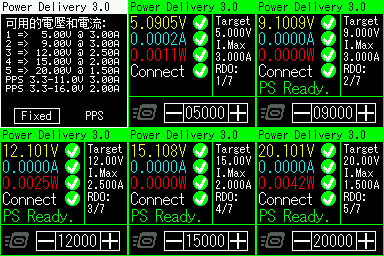

▼2C輸出模式，USB-C2埠固定檔提供5V/3A、9V/3A、12V/2.5A、15V/2A、20V/1.5A

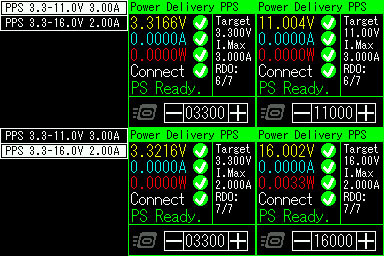

▼2C輸出模式，USB-C2埠PPS檔提供3.3-11V/3A及3.3-16V/2A
▼2C輸出模式，USB-C2埠的固定檔12V輸出負載測試，隨著電流增加，輸出電壓些微下降，當輸出電流超過3.4A便會截止
▼2C輸出模式，USB-C2埠的固定檔15V輸出負載測試，隨著電流增加，輸出電壓些微下降，當輸出電流超過2.3A便會截止

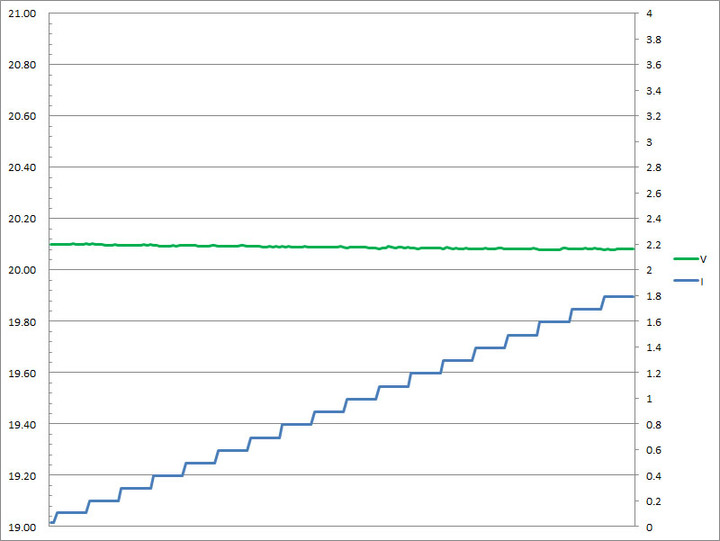

▼2C輸出模式，USB-C2埠的固定檔20V輸出負載測試，隨著電流增加，輸出電壓些微下降，當輸出電流超過1.8A便會截止

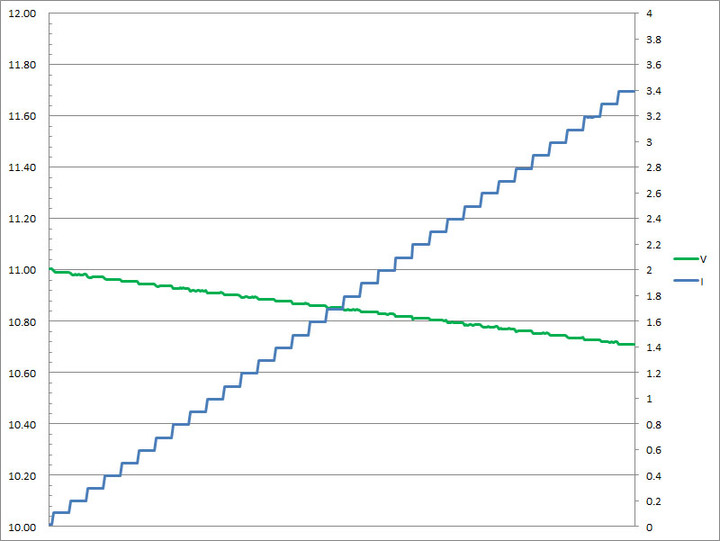

▼2C輸出模式，USB-C2埠的第一組PPS檔11V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過3.4A便會截止

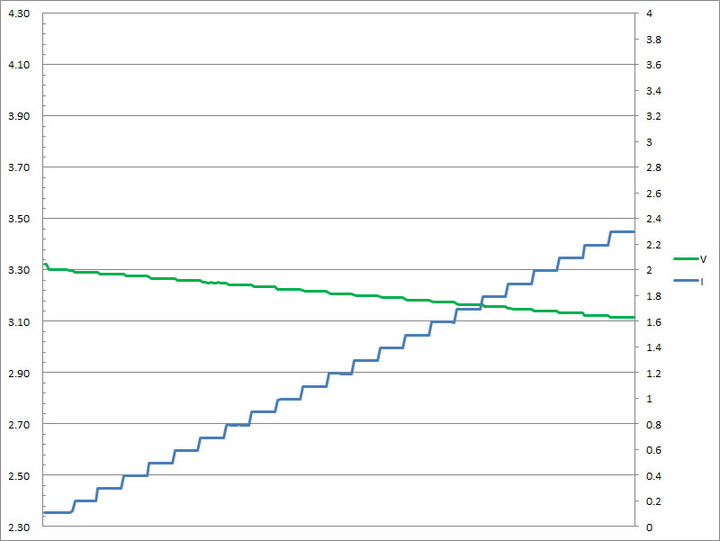

▼2C輸出模式，USB-C2埠的第二組PPS檔3.3V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過2.3A便會截止

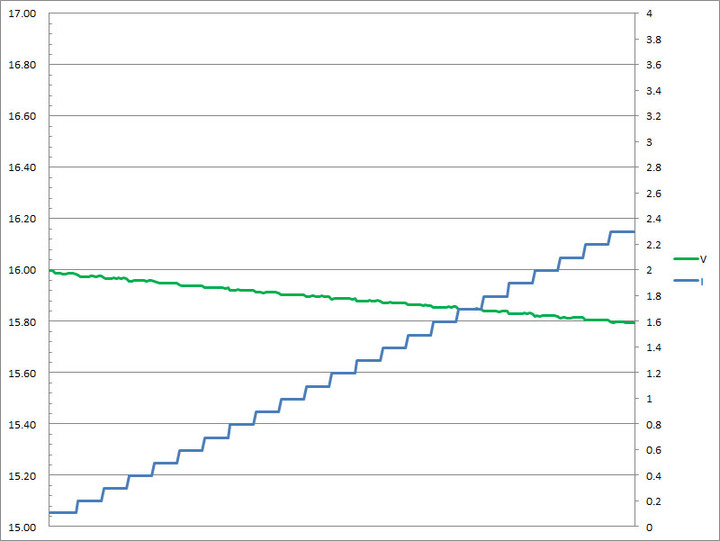

▼2C輸出模式，USB-C2埠的第二組PPS檔16V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過2.3A便會截止

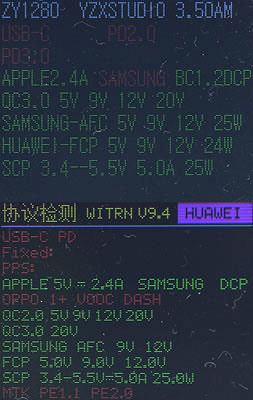

▼USB-A1/A2埠單獨使用，充電定義支援QC2.0/3.0、AFC、FCP、SCP、APPLE 5V/2.4A、SAMSUNG 5V/2A、BC1.2、DCP 1.5A

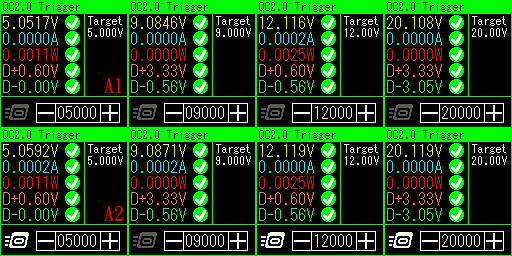

▼USB-A1(上)/A2(下)埠單獨使用的5V/9V/12V/20V空載輸出電壓

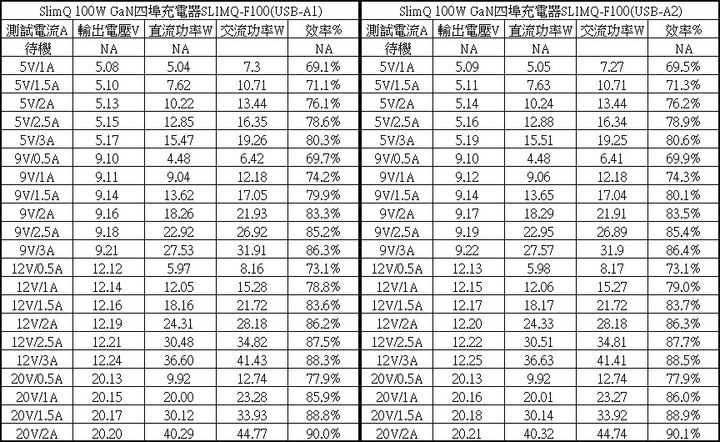

▼USB-A1(左)/A2(右)各組輸出轉換效率表，整體轉換效率在69.1%至90.1%之間

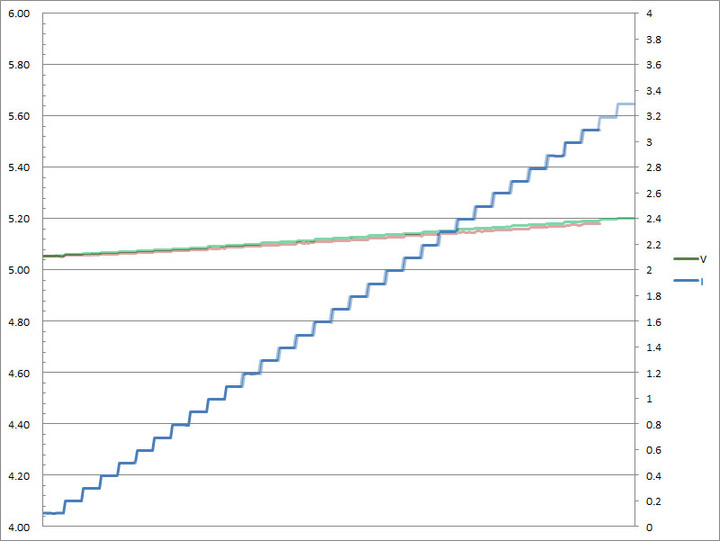

▼USB-A1(紅)/A2(綠)埠的5V輸出負載測試，隨著電流增加，輸出電壓上升，當輸出電流超過3.1A(A1)/3.3A(A2)便會截止

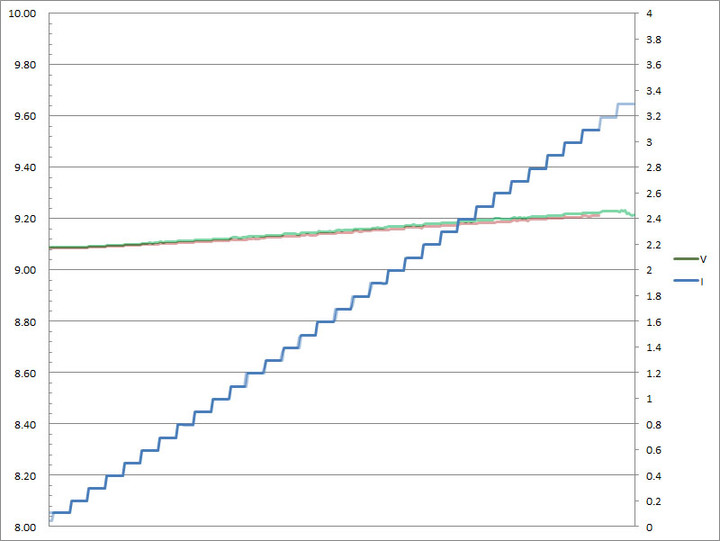

▼USB-A1(紅)/A2(綠)埠的9V輸出負載測試，隨著電流增加，輸出電壓上升，當輸出電流超過3.1A(A1)/3.3A(A2)便會截止

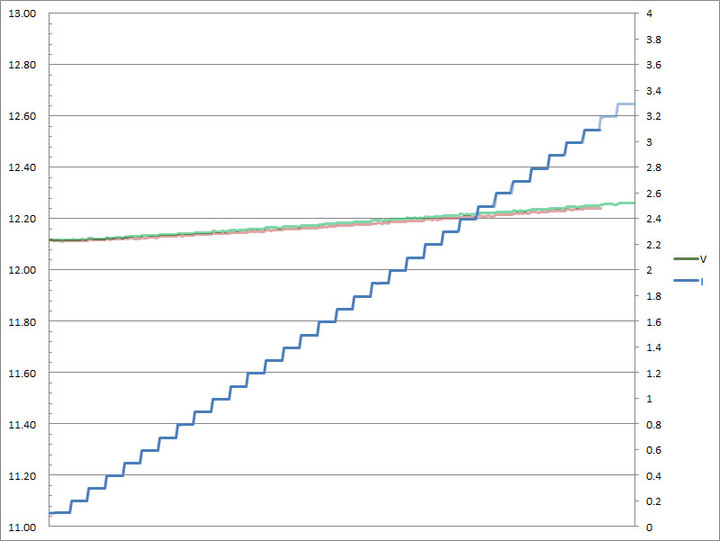

▼USB-A1(紅)/A2(綠)埠的12V輸出負載測試，隨著電流增加，輸出電壓上升，當輸出電流超過3.1A(A1)/3.3A(A2)便會截止

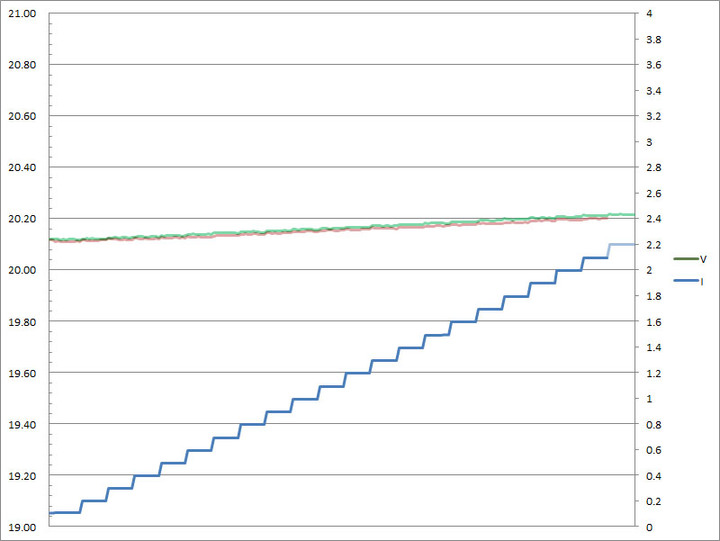

▼USB-A1(紅)/A2(綠)埠的20V輸出負載測試，隨著電流增加，輸出電壓上升，當輸出電流超過2.1A(A1)/2.2A(A2)便會截止
▼1C1A輸出模式，USB-C1(上)/C2(下)埠搭配5A線材，固定檔提供5V/3A、9V/3A、12V/3A、15V/3A、20V/4A，PPS檔提供3.3-21V/3A

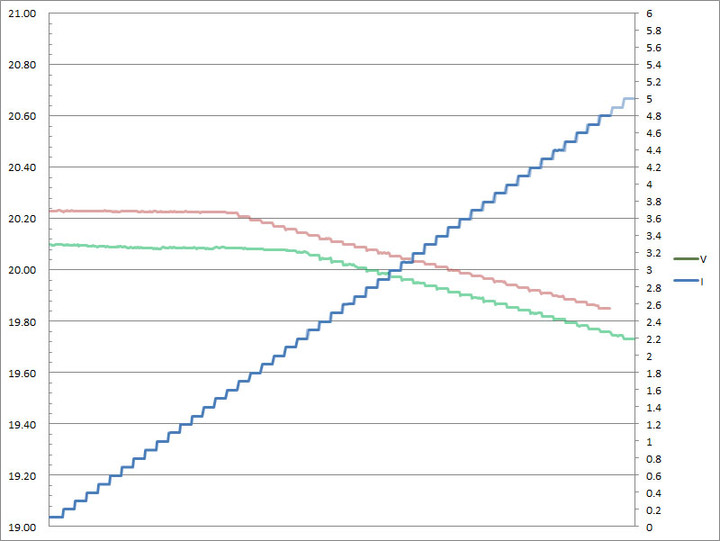

▼1C1A輸出模式，USB-C1(紅)/C2(綠)埠搭配5A線材的固定檔20V輸出負載測試，隨著電流增加，輸出電壓一開始些微下降，中後段壓降幅度變大，當輸出電流超過4.8A(C1)/5A(C2)便會截止
▼2C1A或2C2A輸出模式，USB-C1埠的固定檔提供5V/3A、9V/3A、12V/3A、15V/3A、20V/2.25A，PPS檔提供3.3-16V/3A

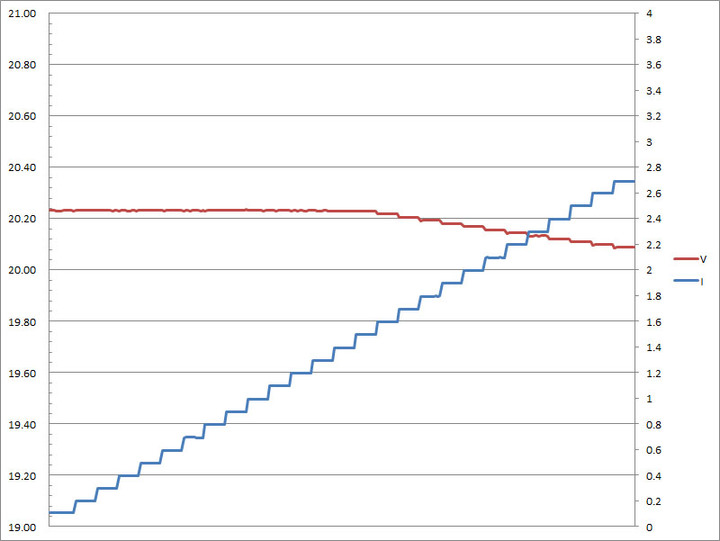

▼2C1A或2C2A輸出模式，USB-C1埠的固定檔20V輸出負載測試，隨著電流增加，輸出電壓一開始維持不變，中後段開始壓降，當輸出電流超過2.7A便會截止

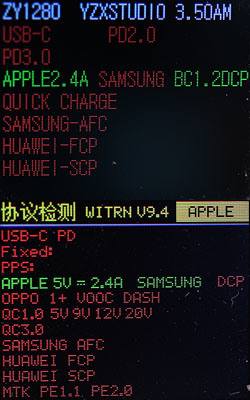

▼2A輸出模式，僅限5V輸出，充電定義支援APPLE 5V/2.4A、SAMSUNG 5V/2A、BC1.2、DCP 1.5A

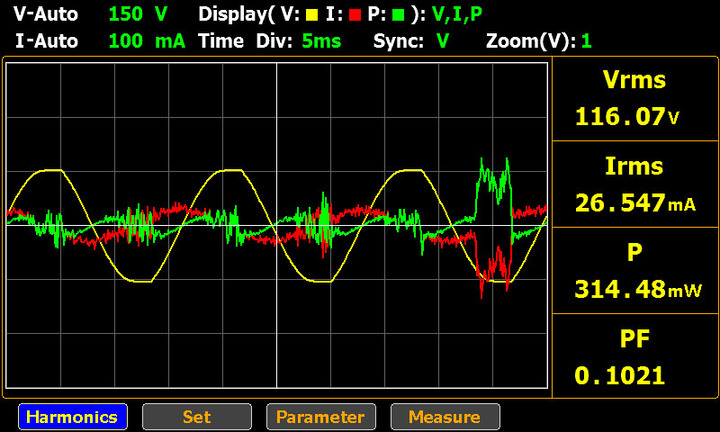

▼空載下電路運作在間歇模式，平均交流功耗為0.31W

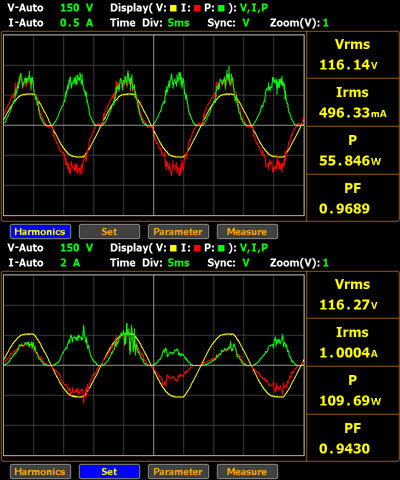

▼50%(上)及100%負載(下)的交流電壓(黃)/電流(紅)/功率(綠)波形，因具備功率因數修正，當輸出達一定值以上，功率因數會大於0.9

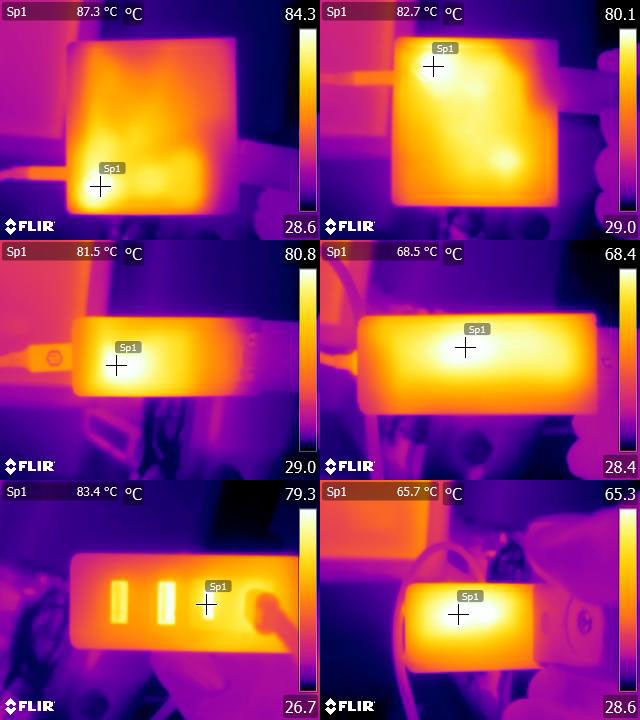

▼USB-C1連續輸出100W一小時後的本體紅外線熱影像圖
測試總結：
◆具備2個USB-C及2個USB-A輸出埠，支援PD3.0/PPS/QC4+/QC3.0/QC2.0/AFC/FCP/SCP/Apple主流快充協議
◆轉換效率在65.3%至91.2%之間，輸出電壓/電流越低，效率越差
◆未接任何負載下平均功耗為0.31W，輸出小於3W時電路會運作在間歇模式，此時功耗值會呈現高低跳動，輸出超過3W功耗值才會維持穩定
◆具備功率因數修正，當輸出達一定值以上，功率因數會大於0.9(未搭載功率因數修正的產品，功率因數僅0.6)
◆C1/C2單埠使用可獲得最大100W輸出，雙埠同時使用固定分配65W(C1)+30W(C2)
◆A1/A2單埠使用可獲得最大30W輸出，雙埠同時使用僅限5V輸出(5V3A，15W)
◆C與A同時使用時，依照連接埠數量，可分配為80W+18W(1C1A)、65W+15W(1C2A)、45W+30W+24W(2C1A)、45W+30W+15W(2C2A)
◆USB-C輸出會依照PBO電壓電流組及使用3A/5A線材，調整過電流保護
◆USB-A輸出具備小幅度線損補償
報告完畢，謝謝收看
