SJCAM SJ5000型車紀錄器池外掛製作

月初同事介紹下,與他一起在淘寶買了
SJ5000 WIFI---我的
SJ5000+ ---他的
後來因為我的SJ5000 WIFI在邊充邊錄時,會當機(研判應該是過熱關係),如下圖影像停止在之前的畫面(螢幕電流顯示與儀表不一樣)


加上單顆電池只能錄1小時
因此興起改裝的念頭
準備材料有

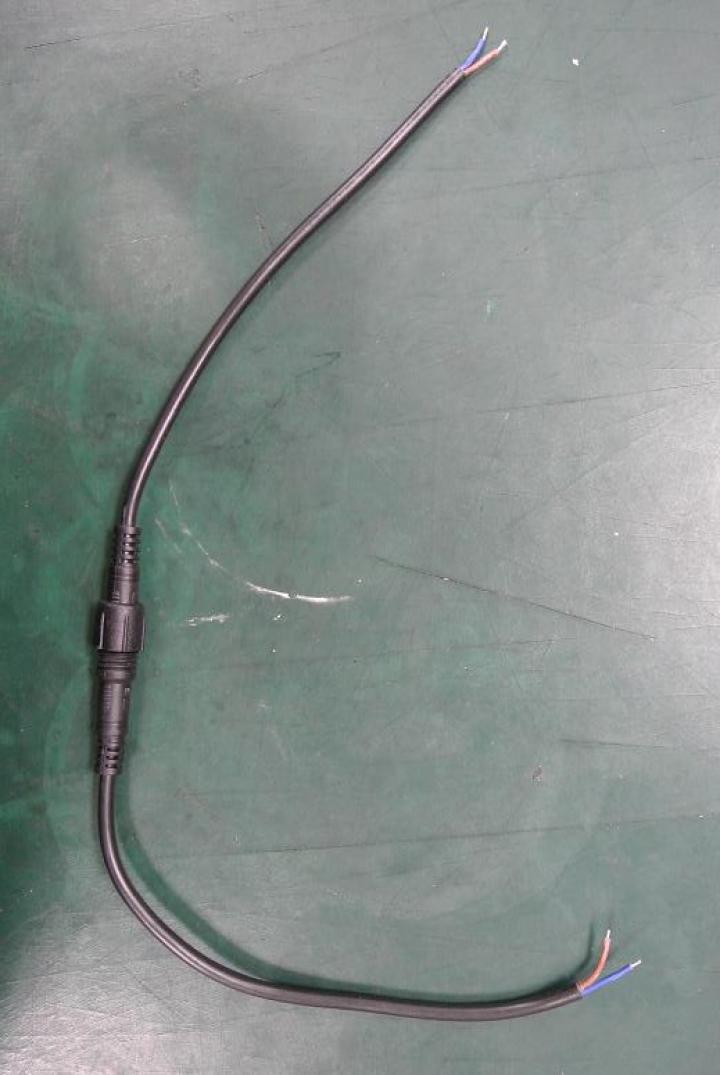

1.防水接頭*2(一條用在機器上,一條用在備用電池跟充電用途上)

2.原廠電池*1

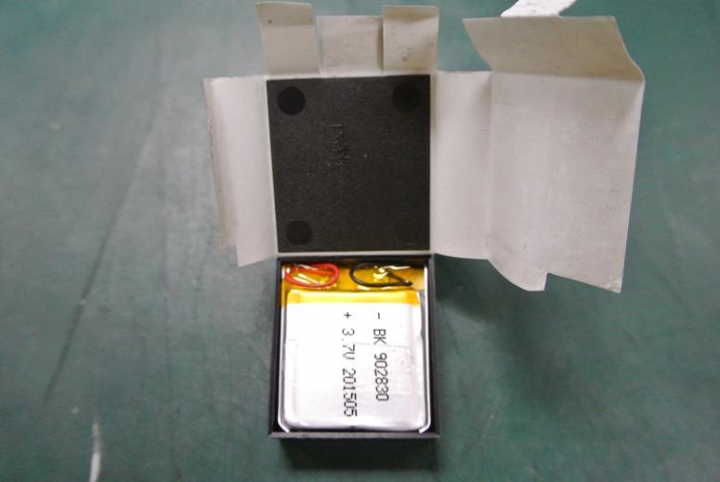

先將電池貼紙撕開

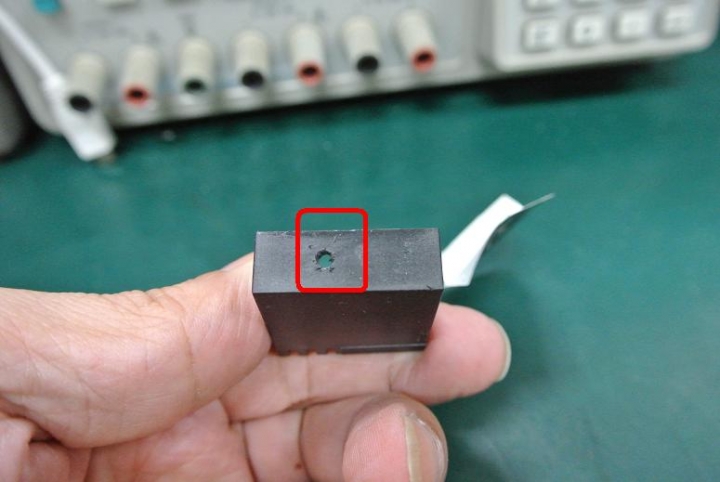

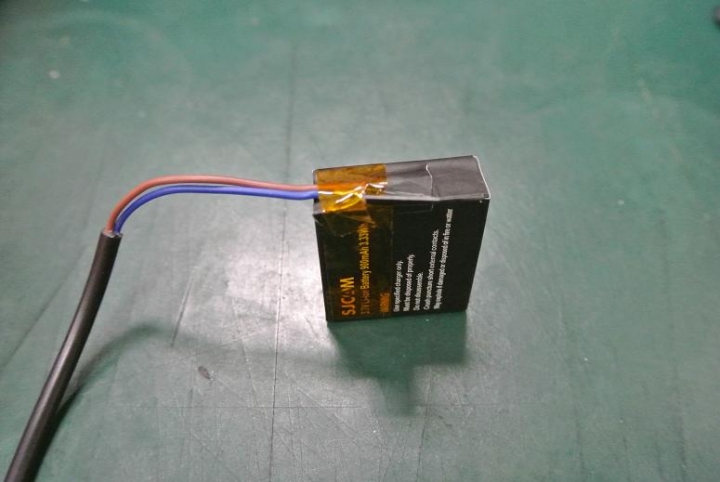

將電芯解焊,外殼尾端開孔,穿入防水線,將防水線焊好

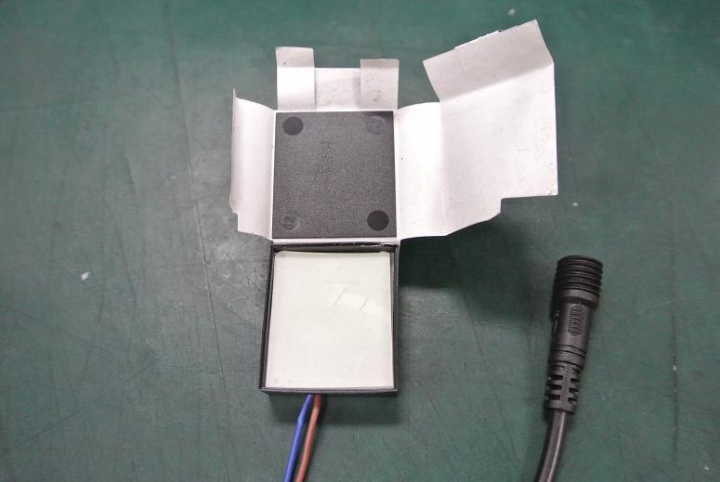

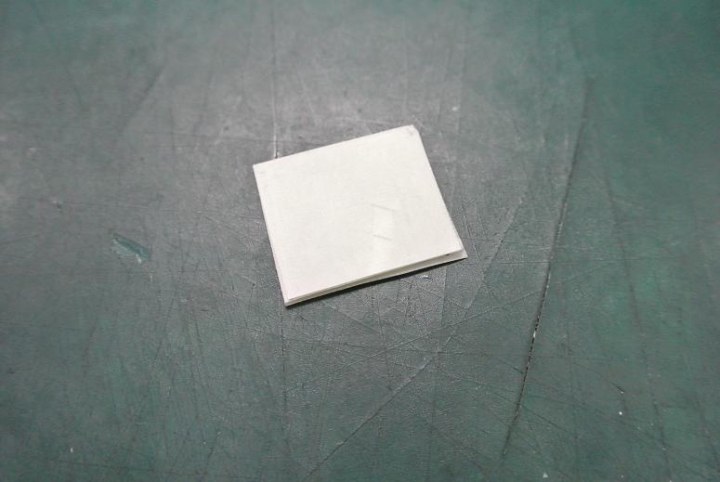

切一塊跟電池內緣大小相同的塑料填補(厚度不夠可以多片堆疊,目的是保持電池外殼不變形)



再來是外接電池部分,可以使用4.2V的電池改裝(我是用手機沒用電池改的,當然你也可以改 18650鋰電池或者3串的乾電池)
將電池正負極焊接好(注意你原本假電池正負極線色免的焊反了)
依各人手上電池多少,想增加容量越多重量就重點,看個人需求



將電池重新包好



將假電池放入電池倉,並在下面墊一快後杜根電池蓋差不多厚的東西頂住電池固定(我是用膠帶捲繞多圈增加厚度貼上)

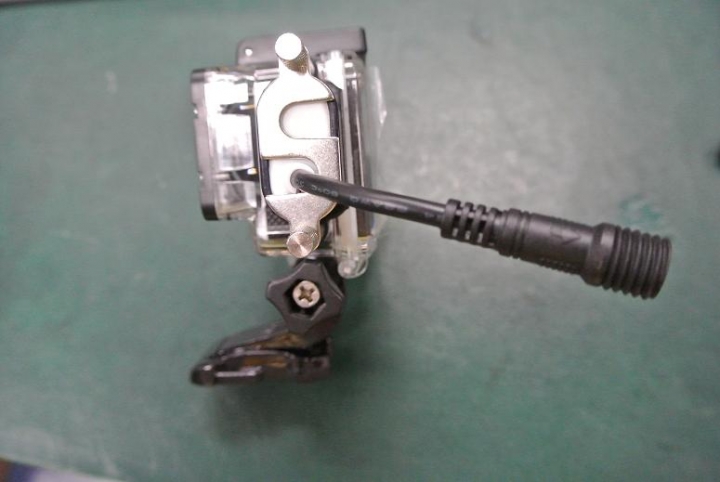

將SJ5000裝入防水殼,再穿出防水線,之候再打防水端子夾好線材,完成主機部分的改裝



再來外接電池改裝,可以拿手機電池(4.2V的)或者乾脆拿3顆3號 4號電池串連使用
我是拿沒用的手機電池並聯使用



將電池正負極上膠(忘了拍 就是焊接線材地方上膠,比較好找到大約是AB膠,矽利康也是可以),再把電池周身包膠布防水(可以找盒子把電池包好之後再把縫隙用膠封起來,我還沒找到殼暫時先這樣處理)



完成品固定方式

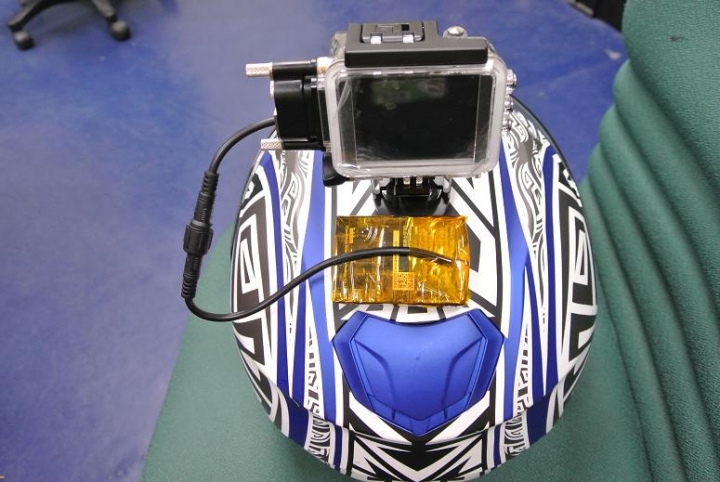

1.固定在帽子上(我有買3M子母扣 250號的,但是考慮拿主機跟電池要取下時還得拆線麻煩

2.是我想要的固定方式,可能拿單車內胎或者是彈性綁帶綁在防水殼後蓋吧,反正我要看畫面確認鏡頭角度還是要開啟手機WIFI連結


wilyemily wrote:
月初同事介紹下,與他...(恕刪)

請問熱當問題後來有解決嗎~我拿來當車上用的行車紀錄器也是發生這樣的情況
