恭喜華為走自己的路:榮耀將在台上市

華爲新機不避開蘋果,應該是完全沒新聞,被比下去
god52101314
橫空 是你朋友嗎?他也用華為耶
許多人敲碗 最關心的

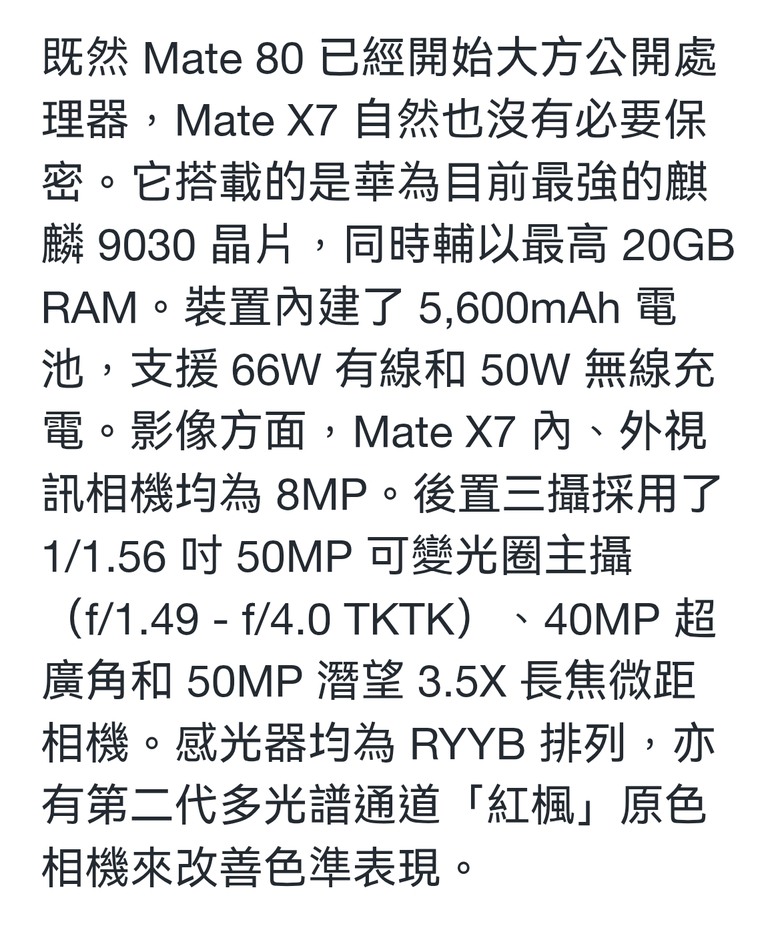

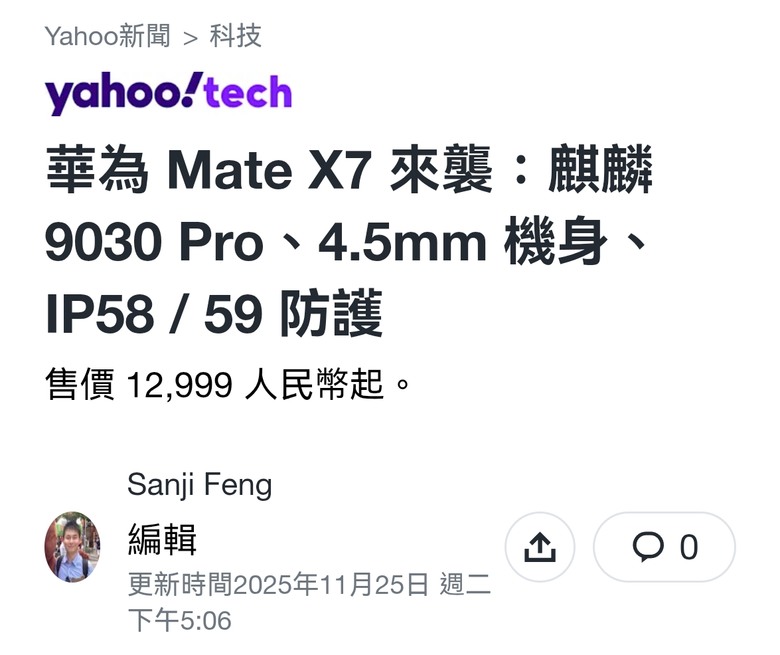

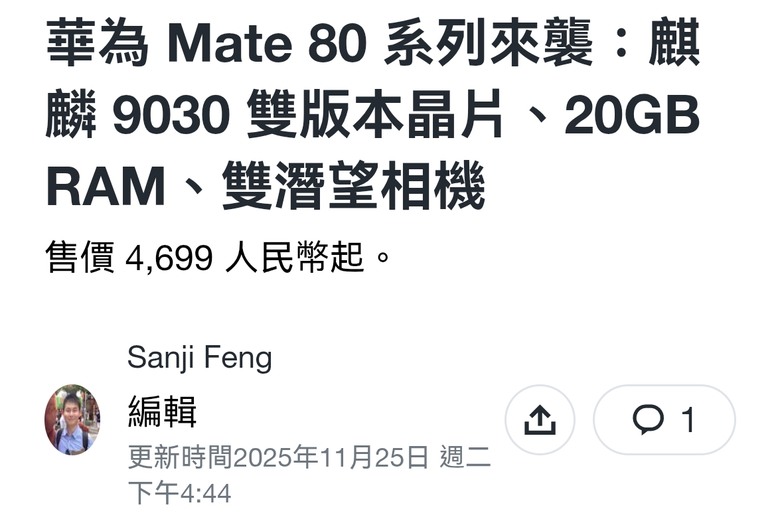

11/25 麒麟9030處理器


MIC處理器 麒麟9030


根據techinsights剛出爐的報告
因為要付費,無法看細節
但根據老外媒體的解讀
有兩項重點如下

(1)麒麟9030為中芯N+3工藝
達到5奈米節點

(2)中芯將 DUVi 單次曝光解析度從一般極限約 38 奈米提升至接近 35 奈米
【性能最優的深紫外浸潤式光刻機(指ASML DUVi光刻機),在單次圖案曝光工藝中,可實現 38 納米以下節點的圖案解析度。】

~~~~

(供參考)
根據幾年前外流的中芯工藝時程
N+3工藝
密度是對標三星4LPP
能耗是對標台積電N5P

三星4LPP密度約等於
台積電N5、N5P


nomo333 wrote:
根據techinsights...(恕刪)
虧錢賣吧,看中國要補貼到什麼時候
god52101314
您用i17即可 華為留給我們
nomo333 wrote:
根據techinsights...(恕刪)


目前又有更多的老外解讀出來
密度略高於三星5LPE
所以TechInsights說的N+3
實際是幾年前中芯外流的工藝時程表的N+2

根據外流的表
N+2工藝
密度是對標三星5LPE
(此密度沒有台積電可對應的標的)

中芯N+3應該都拿去做AI晶片了
目前寒武紀最新AI晶片是中芯N+3
(非TechInsights說的N+3)
god52101314
感謝分享
nomo333 wrote:
nomo33...(恕刪)


補充

Techinsight報告的中芯N+3
最小的金屬間距大約接近
台積電N5
應該賣不動吧. 大家都去買蘋果了.
god52101314
快點去換i17 華為給我們用
nomo333 wrote:
Techinsight報告的中芯N+3
最小的金屬間距大約接近
台積電N5

製程越先進,金屬間距短,可減少電流傳送時間,也可減少發熱和省電,除了IC設計以外,靠更良好的導體也能解決這問題,但面積比較大。

台積電幹掉三星
想當初,蘋果晶片門就是台積電16nm較肥技術,完勝三星較小的14nm。較落後較肥的製程較省電,沒人在意體積。

聯發科幹掉高通
因為晶片都已夠小了,也可從手機其他部分减少體積,或把整合晶片整合更多功能,就不需增加手機主機板佔空間。
聯發科5G天璣幹掉高通晶片時期就靠這招。高通通訊晶片要另外一個模組,主機板較肥較耗電 。

Android幹掉蘋果
相同台積電製程,蘋果的安兔兔跑分比android 旗艦晶片少100萬,是SSD通道讀寫速度造成的。蘋果用PCIe, Android 用UFS4.x
目前拆解測試的性能
