[分享]犀牛DIY的炮管指向型天線製作方法

大家好,這是犀牛在Mobile01裡打混一年多的第一篇正式一點的DIY分享文.

之前也做過不少亂七八糟的東西,但都沒有把它們的DIY過程給詳細記錄分享出來.

有時候只想專心的把一個念頭實現出來,完成後所得來的滿足感,

通常最能把我引導到床上去呼呼大睡.

接著睡醒後,要PO文的心情就沒了,不過這次的IDEA因為要做二支,所以我先完成一支,

之後再把第二支的過程記錄並分享出來.

在Mobile01裡使用wireless network的人很多,當然許多人為了讓訊號,

可以像鬼魅般的來無影去無踪.

也都花了不少心思在這上面,另外犀牛看到在01裡對於無線網路這玩意兒的著墨大多是那個產品好不好用.

01在無線網路部份的DIY文的確比較少一些(當然其他的分區是有許多領先全台的啦!),

所以希望經由犀牛的拋磚引玉.

可以讓其他在無線網路裡有相同興趣且有能力把IDEA實現出來的01人也一起把自己的IDEA實作分享出來,那犀牛我就開始獻醜囉.
==============================================

首先咱們需要的材料如下

1.品客(要正常size的那種哦,一定要買你們喜歡的口味哦,邊動腦邊吃東西是幸福的,55元.)

2.BNC接頭-公的母的各一(SMA的也行,不過為了省成本和方便買到就選BNC接頭,30元.)

3.RG-316低耗損線材(這個是最貴的材料,但沒它的話天線可以不用做了,因為我們跑的是高頻訊號,所以必須使用低耗損線材,犀牛拿到的價格為60元/米,可以做二支,Y拍應該有.)

4.Washers/還有螺絲棒(這個我買了一米長值徑0.5cm的螺絲棒,20個華司片(外徑2.3cm,內徑0.8cm),10個螺母(剛好可以鎖到棒子外徑大於華司片的內徑即可),30元,也是可以做二支.)

5.鋁管-1.2cm x 4(一般電視外用天線的那種鋁管,頂樓常見的那種,但千萬別到頂樓去偷拔別人家的啊,這很沒道德哦,身為01人不可以沒道德.)

6.MMCX Plug(這是第二貴的材料吧,但那是因為犀牛是做來要插在我的無線網卡的,若您是要插在AP上的,就得買SMA的接頭哦.50元/pcs,Y拍應該也有.)

7.銅導線(犀牛是用家用電源插座的實心銅線來做.)

8.熱縮套管(隨便買個一尺就可以用很久了,管徑最小的那種)

9.固定用的夾子(選配)

10.其實應該還要有一塊紙板,或者是再一個品客的蓋子,那是做為支撐集波器的重量用的,到後面就會知道了.

其實這些材料買起來,以要做一支來算的話,差不多200元上下,其他的當做買飲料的錢,

邊DIY邊喝飲料是快樂的.

[分享]犀牛DIY的炮管指向型天線製作方法

若不想用這型式的固定夾,可以自行去設計一個囉.

本來犀牛想去B & Q找些更適當的材料,但犀牛家住的蠻鄉下的,偏偏犀牛戰車前陣子事故,

還沒修回來,所以就暫時用這方式固定囉.

==============================================

另外,所需工具如下

1.鉗子(最好要有二支,大支的那把是剪螺絲棒用的.)

2.烙鐵加焊錫x1(

3.好尺一把(只要能量出長度的尺就是好尺.)

4.砂紙(要把導線和BNC的接點部分磨粗一點,方便吃鍚,還有鋁管磨平用.)

5.電鑽(這東西可有可無啦,有的話就可以取代砂紙了,要換成可以磨東西的頭.)

6.熱熔槍(固定導體用.)

7.三用電表(圖片沒有,但最好準備一下,只是要確認導線沒和接地有通路.)

8.美工刀/剪刀(要剪紙板或品客的蓋子用.)

9.鋸板(基本上,那是要切鋁管用的,鋁管太軟不能用剪的,除非你的功力很強.)

10.萬力夾(這是固定BNC頭用的,焊接時很方便所以我就介紹使用.)

11.起子(這是要鎖固定夾用的.)

[分享]犀牛DIY的炮管指向型天線製作方法

==============================================

前置作業

==============================================

1.打開品客,開始嗑.

2.把螺絲棒切好(因為您買來的螺絲棒可能長達一米,我們需要的Size差不多只要14.3公分左右,所以我們要切我們所需要的長度,一米差不多可以切七支,代表您沒事可以做七支.)

3.RG-316線材(把RG-316線材需要的長度剪好,犀牛建議是30公分左右,一米可以剪個三條,太長的話所得的訊號會少幾個dBm,)

4.銅導線(先剪個5公分的長度來預備,因為要焊接,太短可能比較不好焊,可以焊完後再剪到我們需要的長度即可)

5.鋁管(先把鋁管切出四支,每支為3~3.2cm,鋁管切割時請小心,因為容易變形,所以這得慢慢來.)

==============================================

-動工-銅導體部分

==============================================

1.把BNC母頭和銅導線拿出來,先用挫刀磨過幾下,看起來粗粗的就可以了.

2.先把銅導線與BNC母頭吃鍚,可以先把BNC接導線的洞吃滿鍚,稍後方便銅導線插入焊接.

3.吃滿後,想法子把BNC固定住,本人是用萬力夾固定它,接著用鉗子夾住導線,烙鐵接住導線使之發熱,再碰觸要和BNC連接的洞,它很快的會再把那裡的鍚熔掉,只要調整好直立的位置,拿開烙鐵吹幾口氣使之冷卻即可固定.

[分享]犀牛DIY的炮管指向型天線製作方法

[分享]犀牛DIY的炮管指向型天線製作方法

4.接著拿出BNC公頭和RG-316線材還有MMCX接頭了,這裡要特別注意,施工過程千萬別讓訊號線和地線短路,不然完成的天線效率會差到您覺得我在唬爛,所以我們完工後需要用三用電表做短路測試.

[分享]犀牛DIY的炮管指向型天線製作方法

[分享]犀牛DIY的炮管指向型天線製作方法

5.導體成果測試如下(單導體部分而己,這樣子是變成全方位天線,測試軟體是Network Stumbler.)

這是犀牛的T42p內建的網卡所得到的數據.

[分享]犀牛DIY的炮管指向型天線製作方法

這是接上剛剛做好的銅導體後的WL-211,效果不錯吧,但訊號比較沒有那麼穩定.

[分享]犀牛DIY的炮管指向型天線製作方法

[分享]犀牛DIY的炮管指向型天線製作方法

圖片不是太清楚,二者的SNR值是在58~60之間,這個值愈高訊號愈好,但記住這只是單純導體部分而己.

接下來就是咱們的品客出動了.

==============================================

首先把品客筒洗乾淨,拿出尺開始來量測我們品客筒的長度.

長度差不多是23.5cm,直徑差不多7.5cm.

我們先把要接上導體的洞打好,這是美工刀切出來,位置是由下往上算8.6公分.

一定要差不多這個位置,這是Trial and Error出來接收訊號最好的位置.

若和我買一樣口味的人可以按照照片上的位置去切...

[分享]犀牛DIY的炮管指向型天線製作方法

大小可以讓BNC從裡面插入就好,不要太大,剛剛好就好.

[分享]犀牛DIY的炮管指向型天線製作方法

接著重點來了,我們要把導體裝上去筒子裡了,但在裝進去之前我們要先把導體的長度剪好.

要先確認好中心點的位置,剛剛我們說圓周的直徑是7.5那圓心就是在3.75的位置.

正確位置應該如下圖,不過這張圖拍的有點高,所以看起來不是太中央,基本上整個BNC導體的長度是5.25cm,那插入後在筒內的長度就差不多是3.75cm.

[分享]犀牛DIY的炮管指向型天線製作方法

接下來位置確認好了,就用熱熔膠固定住,就會像往上算第三張圖右邊那筒的樣子.

這樣我們的品客筒己經完成了一部分了,會想測訊號嗎?

其實和單純導體的訊號是差不多的,只是變成了殘廢的指向型天線,因為少了集波的功能.

想試的人可以試試看哦,只要把筒子背對或不正對AP的方向,訊號就會慘掉....

為什麼要選品客筒,其實也不一定要是它啦,只是剛好犀牛愛吃品客,還有品客筒的內面有

鋪鋁鉑,電波跑進去就會被包住,所以只要是類似品客的筒子都能用,只是長度上要選好.

長短筒有不同的作法.

==============================================

再來開始做集波器了....

下圖是集波器的材料和完成後的樣子...

注意完成品有二塊塑膠片,這二片都是品客的蓋子,中間那一片可以用一般的紙板代替(如果你只買一筒品客的話),中間那片只是單純要把集波器的重量支撐住(只靠蓋子部分是不能把集波器指向中間導體,支撐片的面積要比品客筒的內徑小1mm左右).

[分享]犀牛DIY的炮管指向型天線製作方法

安裝順序如下~先把一個螺母鎖進螺絲棒的另一端,放一片Washer進去,

再放一支鋁管,Washer,鋁管,Washer,放支撐片(另一個品客蓋或紙板),

Washer,鋁管,Washer,鋁管,Washer,品客蓋,Washer,鎖上最後一顆螺母,

這樣就完成了,若你們能找到內徑是5mm~6mm的鋁管,這樣最好,

因為這樣就不用去調整鋁管位置了,像犀牛拿到的鋁管內徑是8mm的,

所以安裝好後有點歪歪的,這樣多少會影響到集波的效果,

所以用比較剛好鋁管做出來的集波效果應該會比犀牛的還要好.

成品如下圖.

[分享]犀牛DIY的炮管指向型天線製作方法

鋁管為什麼要3cm左右,802.11b/g走的是2.4的頻帶,我們以Channel 1為基礎,

所算出來的波長差不多是12.4cm,那我們的集波器基本上就是一個四分之一波長的天線,

所以每支鋁管的長度是3cm左右,切的愈準在理論上訊號會愈好.


再來就把它們組合起來.

[分享]犀牛DIY的炮管指向型天線製作方法

再來就是做固定夾了,這個很簡單啦,只要看到零件和成品的樣子,相信大家都會,

而且這個的改進空間很大,大家可以利用自己的巧思去做自己的固定夾囉.

[分享]犀牛DIY的炮管指向型天線製作方法

[分享]犀牛DIY的炮管指向型天線製作方法

[分享]犀牛DIY的炮管指向型天線製作方法

架在我的書櫃樣子.

[分享]犀牛DIY的炮管指向型天線製作方法

[分享]犀牛DIY的炮管指向型天線製作方法

架在T42p的樣子,還有我最疼的貓孫女...很古錐吧..

[分享]犀牛DIY的炮管指向型天線製作方法

[分享]犀牛DIY的炮管指向型天線製作方法

上工囉,開始來測訊號.

這張網卡有二個接頭,如照片上接二條線,但實際測試時我只接那條剛完成的天線.

[分享]犀牛DIY的炮管指向型天線製作方法

完成後所測試出來的訊號....

這次是混合的方式,和我內建的網卡作比較...

前段長的就是我們DIY出來的指向型天線,後段較短則是T42p內建的網卡...

相差了10~15dBm左右...

[分享]犀牛DIY的炮管指向型天線製作方法

終於大功告成...

想增強訊號又不想花太錢的人就可以這樣做哦...

終於可以上床去睡覺了...

還有,在施工的時候有些動作要注意安全哦,在做焊工時不要心急,銅線的導熱很快,

很容易燙到,要注意...

最後~祝大家DIY愉快又順利,DIY是快樂的...
真是厲害呢~~@@!太猛了...

你家用的USB轉IDE跟我家一樣呢@@

哈哈...有點太難了...所以在瞄其它東西
大大,你實在太神了,雖然講解的很詳細,不過有看沒有行動,太難了。
我是買一個大鍋蓋,訊號由「低」變成「很好」,就湊和著用啦。

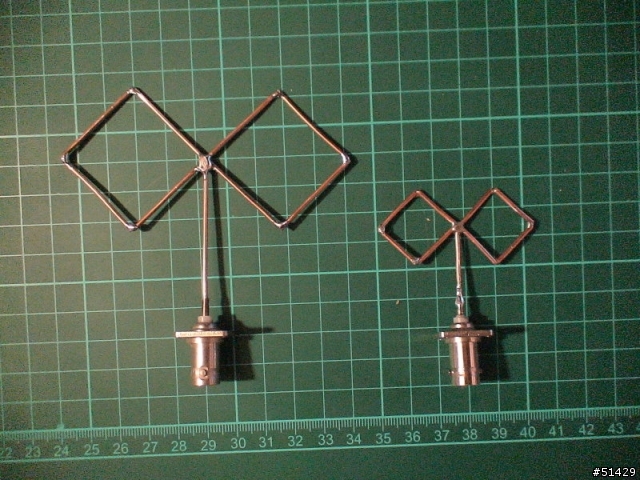

鍋蓋啊~那建議可以把天線改成這樣~~

鍋蓋不是一個完美的拋物面,你也不可能去調整它所以建議另外把天線改成這樣...

要焊成這樣有技巧的哦...



不過焦距要調整哦...犀牛也考慮過要做鍋蓋型的碟型天線...

但我不能把我娘的鍋蓋幹走...還在想要怎麼做...

目前我只想把我的炮管指向型天線的SNR值上到75以上...

目前測試最高到69...還有很長的一段路...
分享出來~也不知道有沒有人會跟著做.

如果有做的人可不可以跟我說一下你的實測數據.

犀牛今天下午無聊又睡不著,老婆大人又早早上床去睡覺.

看著桌上的小天線,又一時興起研究測試幾種天線的型式.

我又焊了一支小八木,單導體的效率竟然快接近指向型天線的效率.

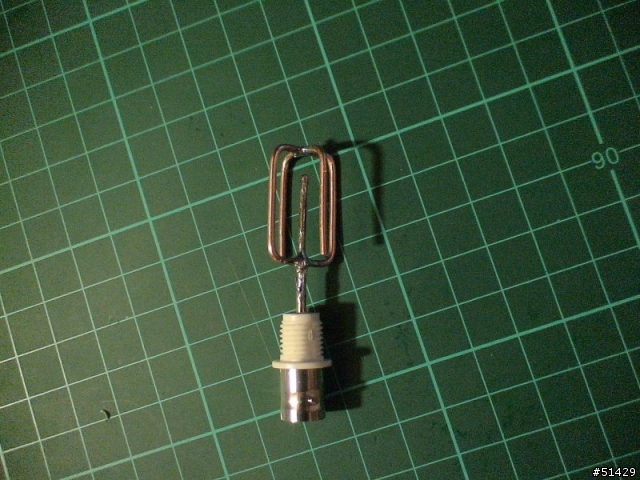

SNR值高達59~63,然後又焊了另一種型式的天線.

我也不知道算是什麼型態的,但基本上也是個全向型小天線.

SNR也有55~63,所以再分享出來.

這個裝進筒子裡應該訊號應該會更高更穩定.

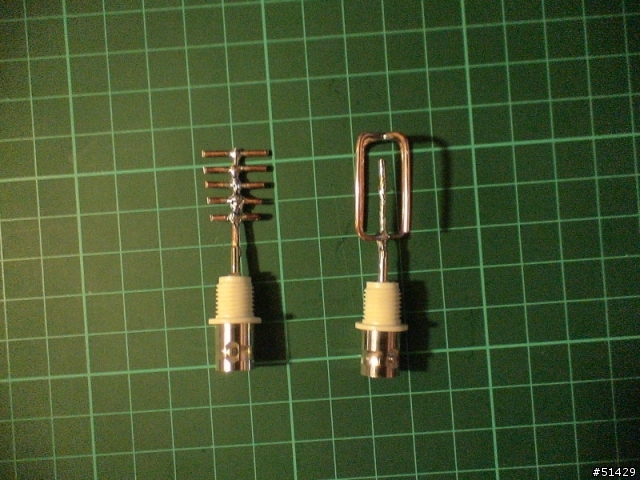

小八木頗難焊的,但還只是2D而己,在桌面躺好就ok.

另一支就是3D的,還得立起來焊,難度比較高.








另外~希望我不是在一廂情願的分享這些沒什麼人有興趣的東西,

看著許多人不想花大錢但又想把自己的訊號加強,

或者對天線有興趣也想跟著DIY的人卻沒有相關知識可以做到的情況下.

犀牛才想著要把自己平常的興趣分享出來,讓這些人有個參考,

可以輕鬆一點上手做到且學到這些知識.

即使自己不動手做,出去外面買的時候也不至於被店家唬掉.

用無線網路的人是愈來愈多,相信有這問題的人一定很多.

若真的沒什麼人一起討論或回覆的話,那犀牛也不會想再發這類的文也不會下苦心去分享了.

發文的確很花時間,六個小時可以讓我好好的去做我自己想做的事.

我也希望有大家的參與,可以提供一些Idea,讓天線更好用,效率更好.

希望不是犀牛的文不適合在01上發表,熱臉去貼冷屁股的感覺頗差,這樣會讓人有不想再PO文的動力.

在這裡,我向那些發那些報告與分享文的前輩致敬,這真的要很有心才有法子做下去的.
