考量到不同住屋可能會有不同的處理狀況 因此這次我想再分享一篇
這個是根據這篇文章的問題 由g大所做出的一個改良方案
而這個方案 就設定上來說可行 並且實作上也可行
本來我是想直接將方法回應在該篇 不過這種狀況應該也會有不少使用者會遇到 所以就另外發一篇文 給各位做參考
我們主要會看這個部分
也就是單從2F的狀況來去做VLAN上的設計
基本上只要2F的部分OK 那麼其他有需要使用MOD的樓層也可以比照辦理
原則上2F的狀況是 從弱電箱只出來一條網路線 這個網路線接到VLAN交換器
並且交換器後面除了接MOD外 還接了上網設備以及主路由器AC56U
原則上這層的設定比較重要 除了要能看MOD外 也要讓AC56U能夠撥號及提供整棟屋子的區網
看起來很複雜 其實設定上滿簡單的
我們就想一個設計 由於MOD基本上是要直接跟數據機連線 無法在分享器後面
換句話說 MOD其實得直接連線到外網 而AC56U的WAN也是得連線到外網
因此我們就能夠以外網以及內網做為區隔的根據
也就是 MOD及AC56U的WAN就視為外網 其他則視為內網
而由於MOD本身也有廣播風暴的問題 因此 我們只要讓外網不會去影響到內網就可以了
剛好VLAN也可以達成這個要素
以下開始實作：
假設弱電箱的SG108E所連接的網路線分別是這樣
1：1F
3：3F
4：4F
5：5F
7：2F
8：數據機
然後 2F的SG105E所連接的網路線則是：
1：AC56U的WAN
2：AC56U的LAN
3：MOD
5：弱電箱的線
那麼 我們開始設定
首先先設定SG108E的部分
這邊我們就只先設定上面第二張圖的架構 也就是只設定2F的狀況
看到這邊 你可能會發現 數據機上PVID了
沒錯 數據機是接收MOD訊號以及網路資料交換的設備 本身是外網設備
因此我們把它納入到VLAN組中 這邊我們假設VLAN ID為200
而如果各位有看過Part 2的話 應該就能理解設定Tagged和Untagged的理由 這邊我就不再做解釋
不知道的人可以去看看Part 2的文章

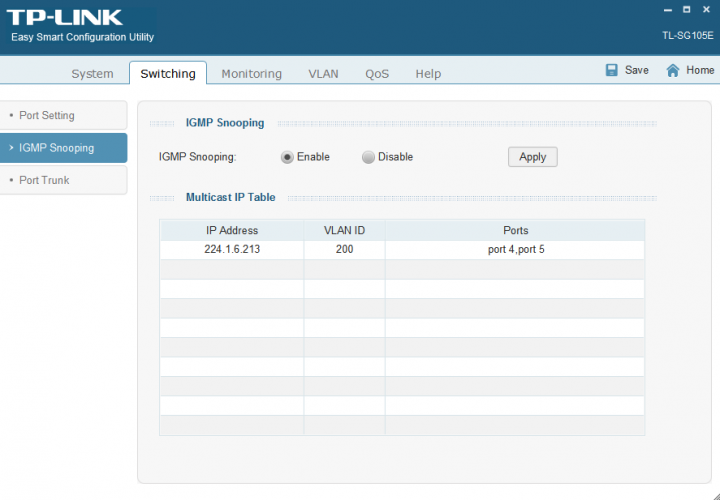

之後 再到2F交換器(也就是SG105E)的部分
這邊也不難理解 1跟3分別是接AC56U的WAN及MOD 因此都設Untagged以及加上PVID
確保這些Port接收到資料時 能夠正確地送到我們所綁定的VLAN Port上
這邊先說明一個情況 如果數據機端沒有設定PVID會如何
前面我們有提到PVID的作用 就是將進來這個Port的任一個封包 都標記成指定的VLAN ID
如果說沒有設定PVID的話 一旦MOD的廣播封包一進來
在沒有任何VLAN標記的情況下 整台SG108E就會發生廣播風暴 會污染到其他樓層的區網
並且 AC56U也有可能會發生對外網路無法連線的情形 因此在這個case的情況下 PVID的設定是很重要的
Note:
要不要設定PVID 取決於從這個Port進來的連線是否需要做Port導向 也就是是否要讓他走特定幾個Port
當然 如果是設定Tagged的Port 基本上是不用設定任何的PVID
回到設定 由於5是接弱電箱 因此在這VLAN組裡頭是設為Tagged
設定完成後 我們就照剛剛所規劃的Port下去接網路線
一旦接好後 AC56U便能撥號 並且也能發送區網IP給其他電腦
並且MOD也可以看
大約是這樣 其實我認為VLAN跟多拉一條線一樣 算是最好的MOD解決方案
縱使成本可能也比較高一些 但對於住家環境不允許的使用者來說 也算是不錯的方式
在這之前 我自己用過了電力線和無線橋接 以及所謂的繞接方式 其實都沒有一個很好的效果
當然 這些也都是方法 也有人成功使用很順 可能對我家的環境來說不太合適吧
在此分享給各位 希望能幫助到一些有需要的人
