[分享] D-Link DIR-618 高效能無線寬頻路由器試用體驗

感謝 Mobile01 及 D-Link 所舉辦的 "D-Link光纖時代來臨！極速網路奪金計畫" 活動, 小弟很幸運的得到試用的機會. 怎麼覺得在 Mobile01 中簽比中樂透容易太多了.

此次主辦單位總共提供 D-LINK DIR-618, DIR-632 and DIR-655 三款無線路由器供試用, 小弟原本希望能夠試用最高階的 DIR-655 Router, 不過此次中簽的是 DIR-618, 就先拿這台來改善小弟的無線網路環境吧!

開箱囉!

D-LINK 這次很用心的將DIR-618 以自家的環保購物袋包裝送達, 一方面塑造良好的企業形象，也看出對自家產品的重視.

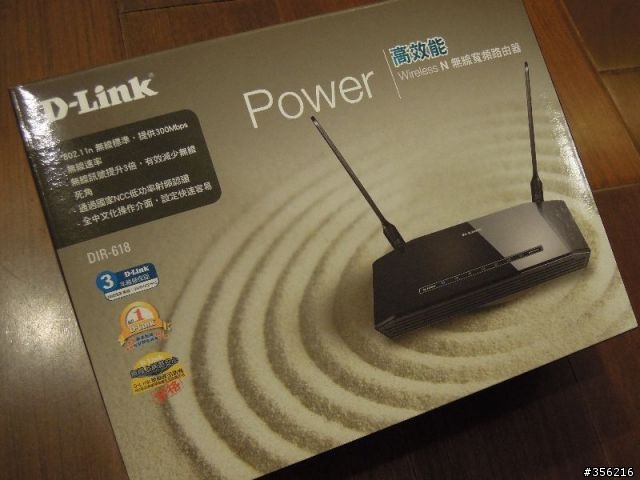

外包裝盒即已註明 D-LINK DIR-618 為一款高效能 802.11n 無線寬頻路由器, 並標示產品之四大特色:
1.802.11n 無線標準, 提供 300Mbps 無線速率
2.無線訊號提升3倍, 有效減少無線死角.
3.通過國家NCC低功率射頻認證.
4.全中文化操作介面, 設定快速容易.

最重要的是, 全系列網路產品提供三年維修保固, 如此長的保固讓使用者用的更安心.


在包裝盒背面，明確標示各個接口的用途, 而隨機附上的是 5dBi 高增益天線, 可有效將 802.11n 無線訊號提升3倍, 當然產品仍然保有向下相容 802.11b and 802.11g 的協定.

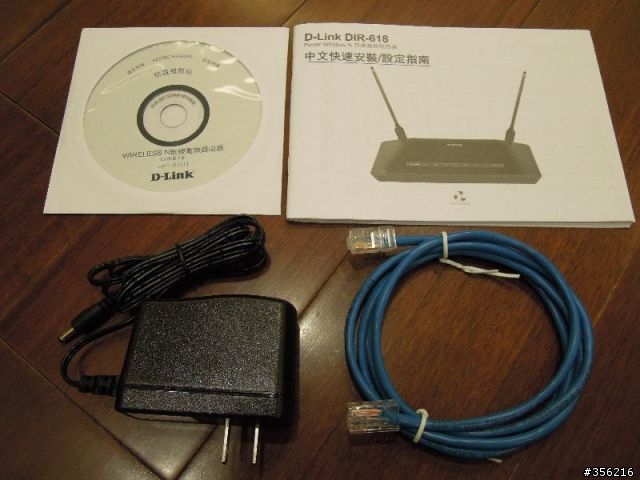

產品其他配件如下, 使用者可和包裝盒外側的配件一覽表相互核對. 付上的變壓器為 +12V/2A, 輸入電壓為 100~240V, 拿到國外使用也是沒有問題的.


DIR-618 無線寬頻路由器本尊現身囉! 全機採用純黑鋼琴鏡面烤漆, 正面為各 LED 燈號顯示電源及各網路接口的狀態.

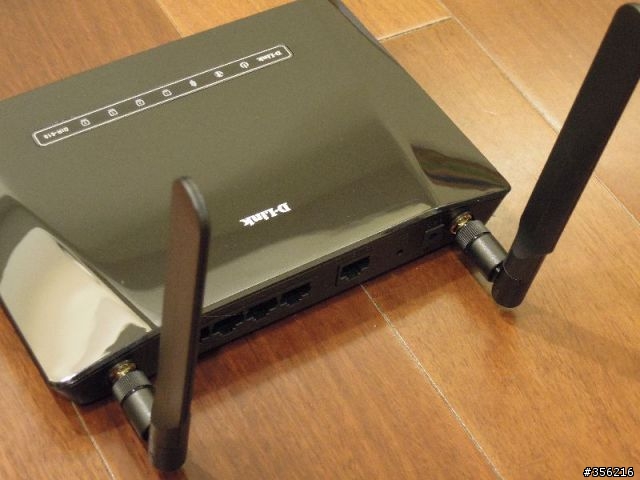

有別於傳統圓柱型天線, 此為 DIR-618 搭配是類船槳型的5dBi增益天線,除了提升訊號含蓋範圍外, 在造型上顯的更威了. 而天線是可拆除的, 方便使用者更換為更高功率的天線, 做其他延升應用.

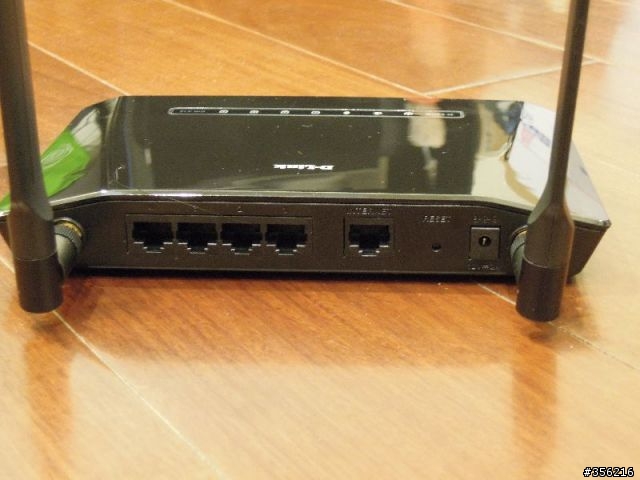

機器後方為 4Port 10/100M 區域網路連接埠, 而獨立出口的網路接口為 WAN Port, 可和 ISP 連接, 中間並有一 RESET 按鍵, 可恢復出廠預設值, 最右邊的是 DC 電源輸入

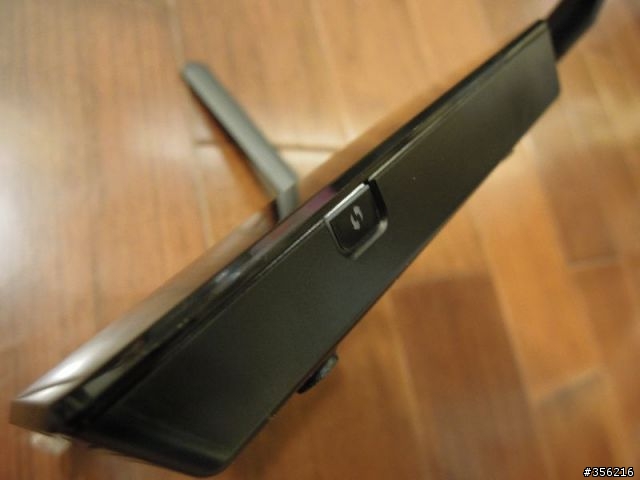

機器側邊有一 WPS(Wi-Fi Protected Setup) 快速無線連線按鍵, 只要使用者的無線網卡也支援 WPS協定, 就可以透過按下路由器上的 WPS 鍵來快速建立認證交換, 對於較不熟悉無線網路安全模式的使用者而言是一大福音.


機器底部有防滑橡膠墊, 使用者可採傳統桌式平放, 另外也有壁掛孔, 使用者也可以將其安裝在一般牆面上. 機器在散熱方面設計除了底部的散熱孔, 另外在機器前方也安排了大面積的散熱孔, 可讓機器熱量儘速排出.

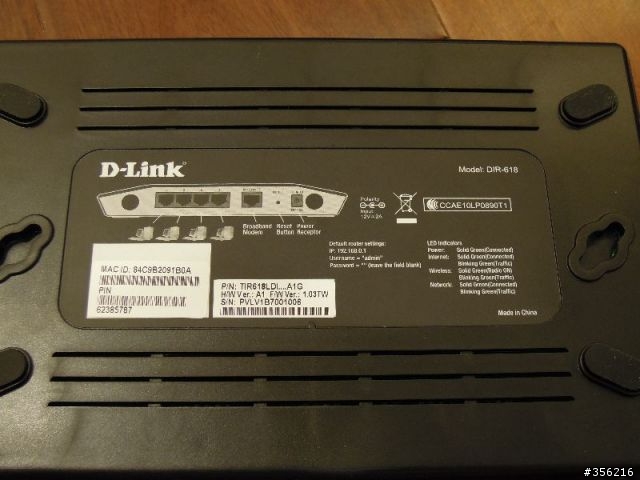

機器底部的貼紙明確標示了各端口的用途, 以及系統預設的 IP 及登入帳號密碼, 方便使用者完成初次安裝及日後維護工作.

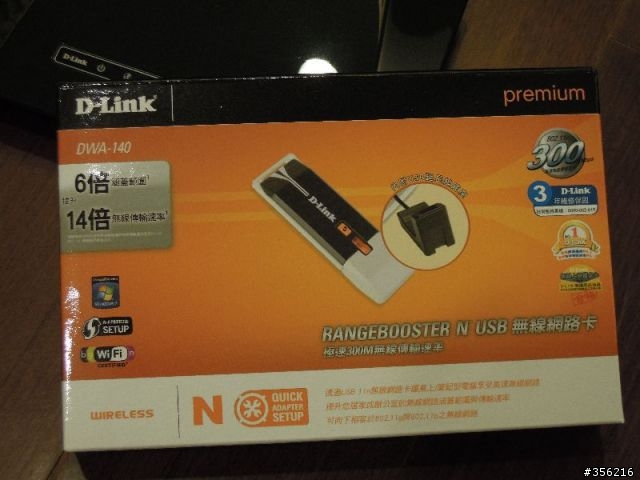

搭配測試之 D-LINK DWA-140 USB 無線網卡
在 DIR-618 無線路由器包裝盒後, 原廠列出建議搭配的無線網卡, 小弟特別挑選了 DWA-140 USB 無線網卡做為搭配測試之用.


DWA-140 無線網卡同樣標示極速 300Mbps傳輸速度. 當然也是掛3年保固.

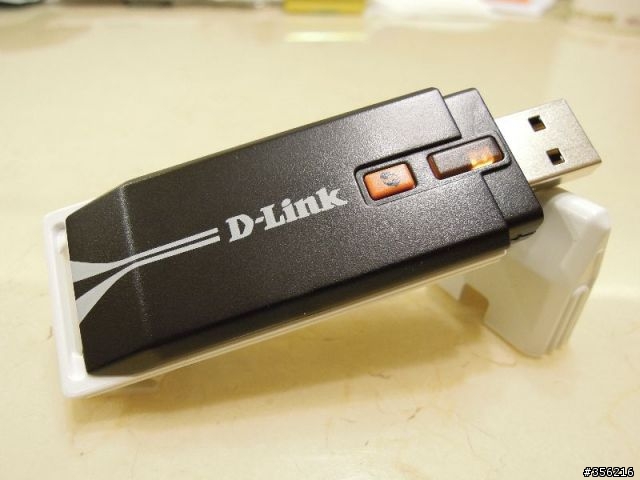

網卡上除了連線的 LED 燈號外, 也有一 WPS 按鍵, 提供快速連線設定功能.

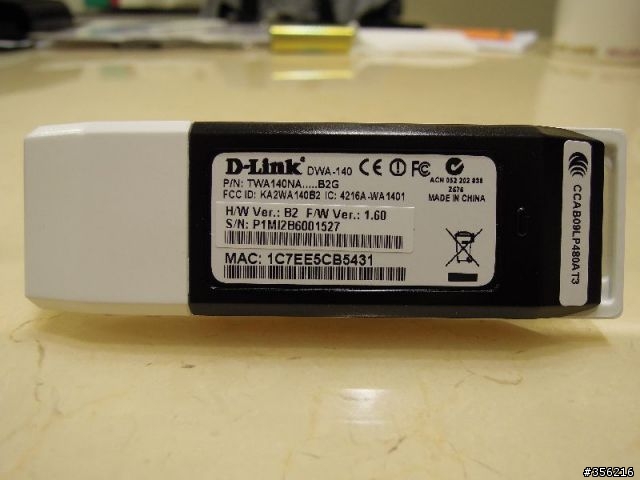

最新的 H/W Ver:B2 版本.

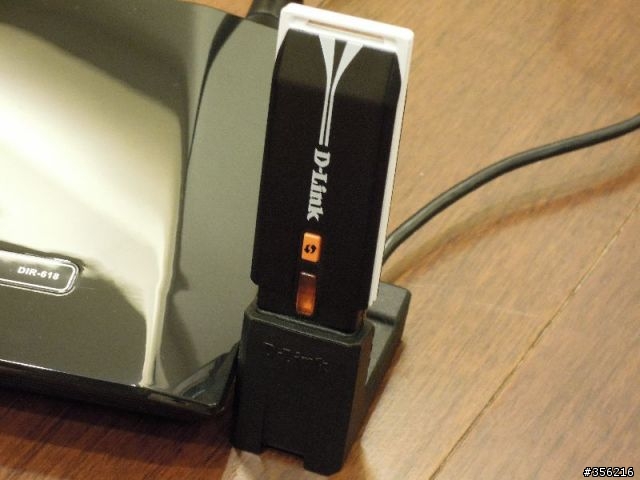

DWA-140 內附一 1M 長的USB延長線底座, 不管是筆記型電腦或是桌上型電腦都適用.


設定畫面
前面介紹完 DIR-618 無線路由器的外觀之後, 接著就進入寬頻及無線相關參數的設定, 直接將 DIR-618 依照底部連線圖之指示, 將 ISP 業者所提供的網線及 PC 和 DIR-618 Router 連接起來, 於瀏覽器輸入系統預設的IP (記得 PC 先設定為自動取得 IP)

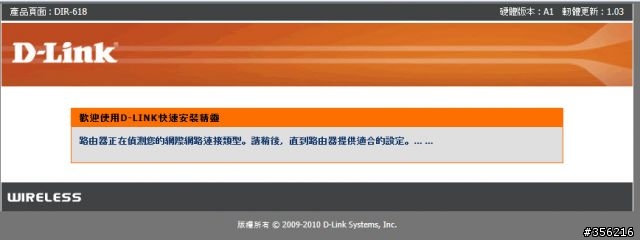

http://192.168.0.1 (預設之帳號為 admin, 密碼空白), 首次設定系統會自動進入快速安裝精靈, 並自動偵測相關網路設定.

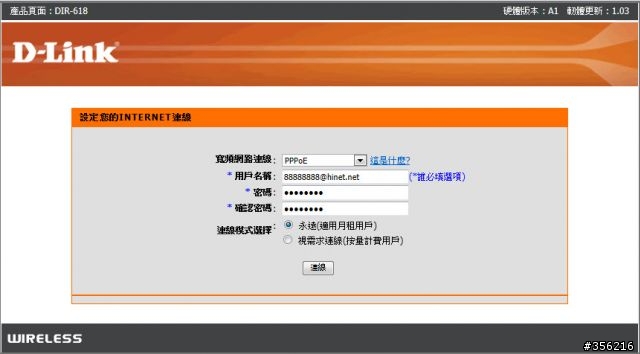

小弟使用的是中華電信 10M/2M 光世代, 於此處輸入 PPPoE 帳號及密碼.

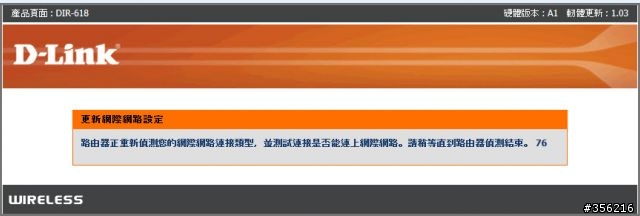

安裝精靈會重新檢測網際網路連線是否設定正確.


確定連線正常, 接著進入無線網路設定精靈

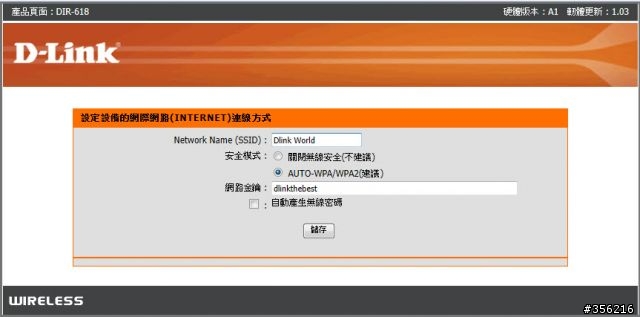

自行鍵入無線 SSID 及連線金錀

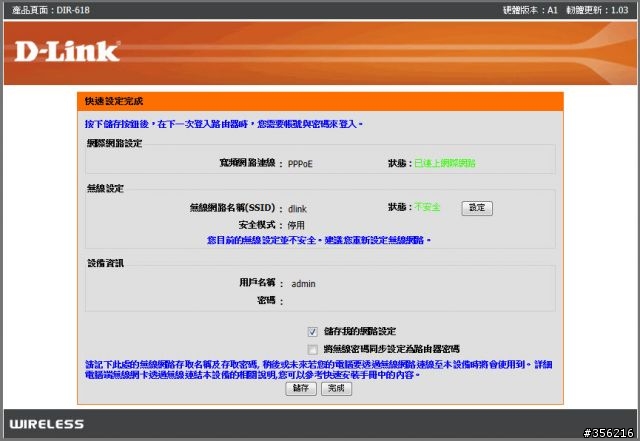

如此即完成無線網路之設定, 透過快速安裝精靈, 對電腦不熟悉的使用者也可以很簡單完成 Router 設置.


如果 user 怕日後忘記連線密碼, 也可以按下 [儲存] 按鍵, 系統會產生一 My-D-Link_Network_Setting.txt 檔案(如下), 供使用者參考及存檔.

Internet Connection: PPPOE
PPPOE Username:88888888@hinet.net
PPPOE Password:fortestonly

Network Name (SSID):Dlink World
Security:WPA/WPA2
Wlan Password:dlinkthebest

Username:admin
Password:(blank)

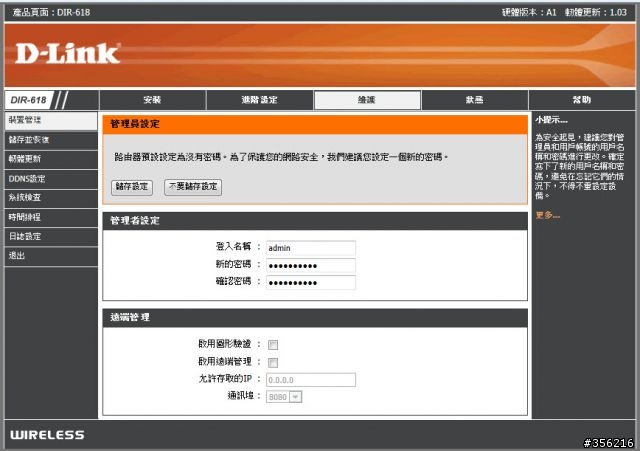

重新登入 DIR-618 設定畫面, 並點選 [手動設定模式(進階)]. 我們必須先修變更管理者的密碼, 一般路由器僅提供管理者密碼修改, 而 DIR-618 允許 User 變更管理者登入名稱, 若 User 欲提高安全等級, 可自行修改.


遠端管理功能: 此功能建議關閉, 此功能允許User從 Internet 端登入 DIR-618 管理頁面並修改裡面的設定, 為安全理由除非必要請勿開啟此功能.

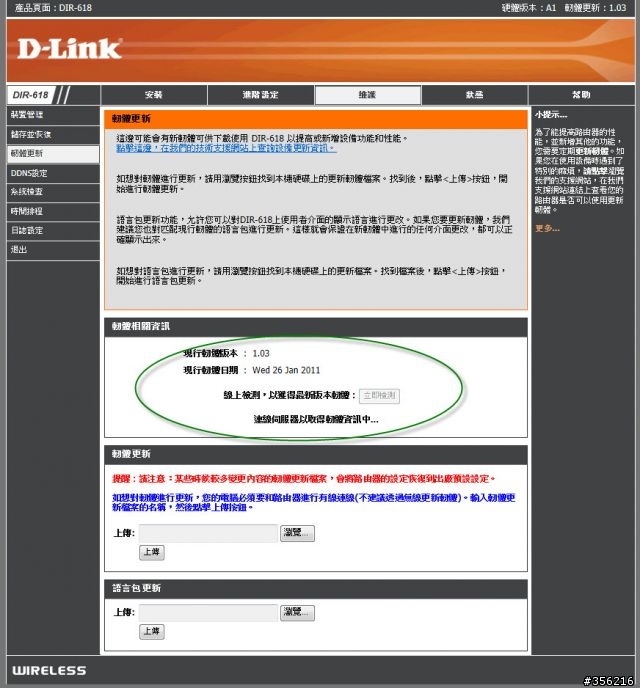

軔體更新: 新的軔體主要是提供 DIR-618 軟體修正或是新增功能及性能, DIR-618 提供線上自動 check 軔體版本功能, 當有新版軔體發行時, 可透過線上立即檢測功能取得最新版本之軔體.

另 DIR-618 系統提供繁體中文之設定畫面, User 也可自官網下載其他語系之語言包, 上傳至系統以提供不同語言之設定畫面.

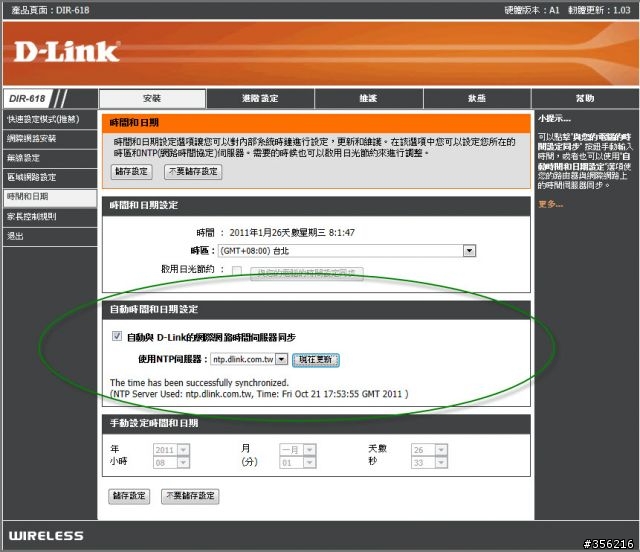

設定自動校時: 由於 DIR-618 Router 裡面很多排程功能都和時間有關, 例如流量控制設定, 防火牆規則, 家長控制規則, 時間的準確性非常重要, 所以首先要開啟 DIR-618 自動校時功能, 使得 Router 自動與網際網路 Time Server 同步.

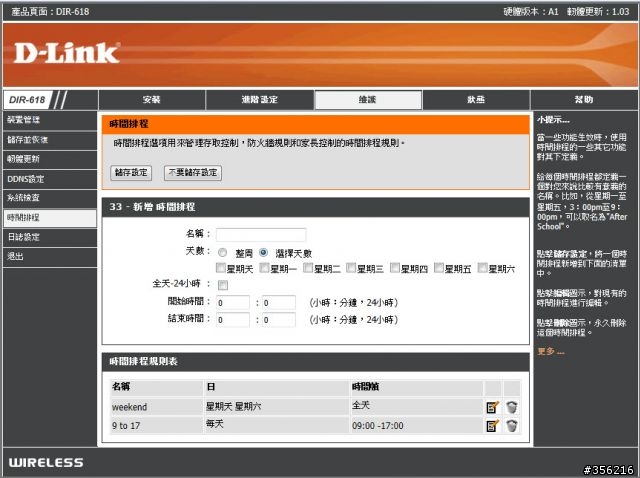

時間排程設定: 對於特定時間需做流量及上網控制, 則可以預先設定多組時間排程. 這樣日後在做流量管制及上網管制時, 就可以套用這裡的時間排程設定.

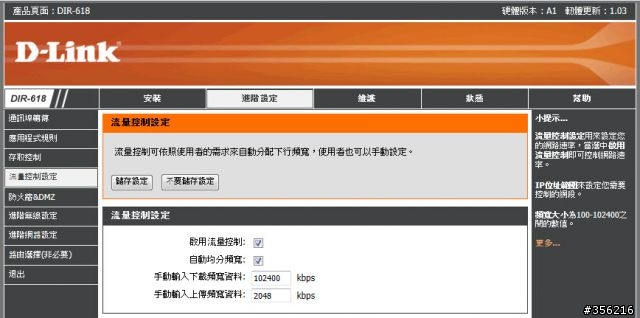

流量控制設定: 在網路共享的環境下, 常常會發生 LAN 上的部份 User 因為執行大量下載的程式, 造成整個網路頻寬被少部份 user 佔用, 此時則可以啟用 DIR-618 流量控制功能, 自動平均分配每個 User 所使用之頻寬, 進階的使用者也可以關閉自動分配功能, 以 IP Range 來手動分配頻寬, 此一功能並可搭配排程功能, 使得流量控制規則僅在特定的時間生效.


家長控制規則: 主要是限制 User 僅能上特定網站, 或是限制 User 上某些特定網站.

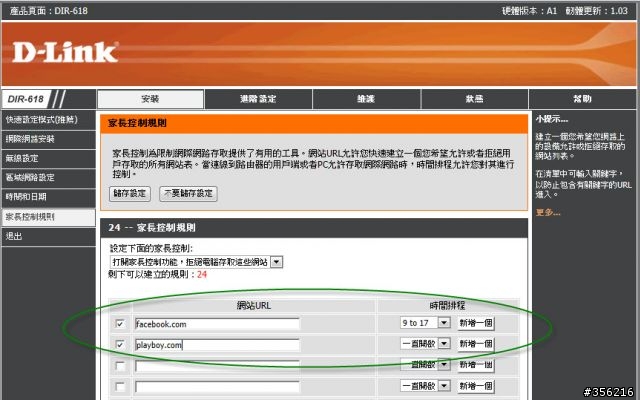

如下為禁止User 於 9:00~17:00 上facebook.com 網站, 及全天禁止 User 上 playboy.com 網站.


當 User 所瀏覽的網站符合上述限制規則時, 系統將顯示 "401 The web site is blocked by administrator" 的訊息, 這樣即能達到警示作用. 但在此項設定時, 每次編修 URL 名單時, 系統都會要求重新開機, 建議 D-Link 在日後的 Firmware 更新時, 在很多項目套用設定時, 可以儘可能做到不要重新開機, 這樣才不致於造成因為修改設定而不斷造成重新開機以致網路中斷.

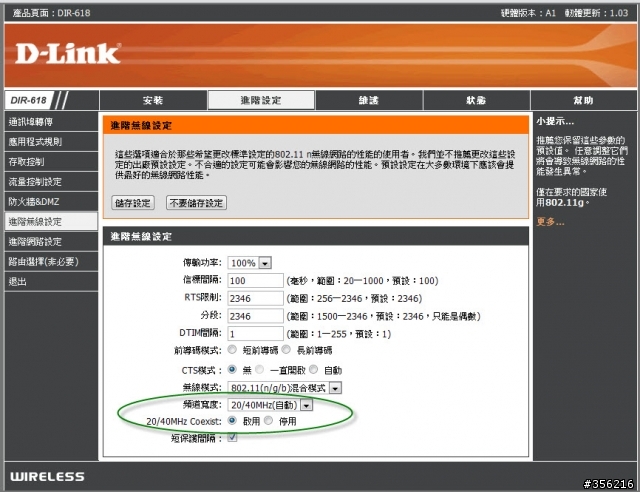

極速 300Mbps: 為了讓整個無線傳輸效能達到最高, 開啟 40MHz 頻道寬度.

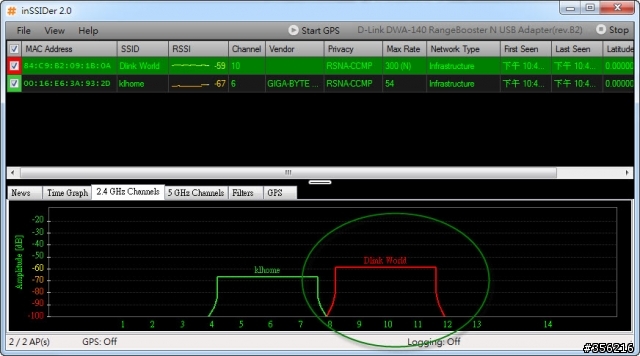

在無線頻道的選擇上, 儘可能錯開附近無線基地台所佔用的頻道, 這樣可以有更好的效能.

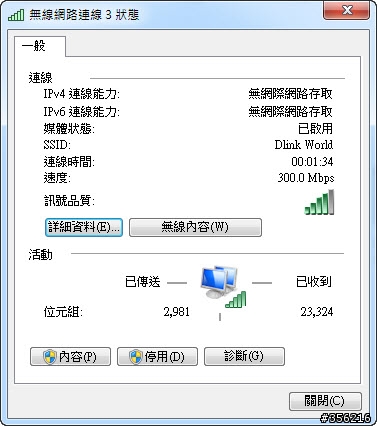

測試用的 PC 距離 DIR-618 無線基地台約 10m, 顯示連線速率達到 300M


DIR-618 Router NAT 效能測試

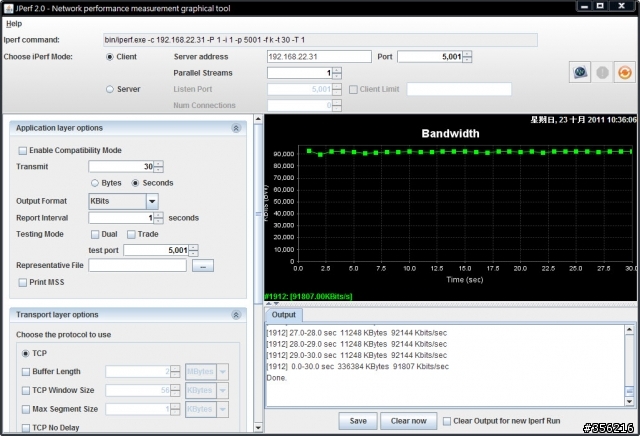

隨著光纖網路愈來愈普及, 中華電信從原本的 10M/2M 光世代, 一直到現在的 50M/5M, 甚至於企業用的 100M/100M 網路, Router NAT 效能決定路由器是否適用於此種高速網路, 此次我們使用 iperf 軟體用來測試 DIR-618 NAT throughput, 在 WAN 及 LAN 端各接一台電腦, 測試其 NAT throughput, 在下圖中可看出 DIR-618 NAT 效能高達 90MB/Sec, 足以應付現今高速之光纖網路.

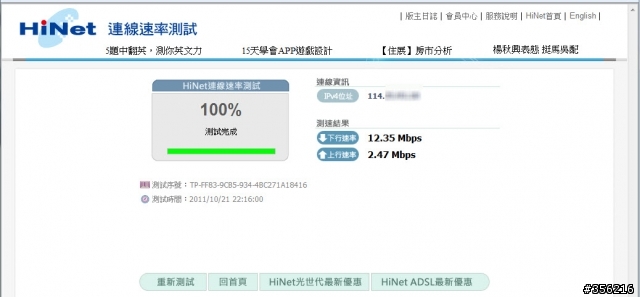

Hinet ADSL 連線速率測試
以下是以 HiNet 所提供的連線速率測速網頁所得之數據, 供網友參考.
小弟申請的是 12M/3M 光世代.
