【分享】D-Link DIR-605L雲端應用mydlink

按這裡檢視圖片
這次報名參加D-Link 雲路由群傲世登場徵文大賽,萬元現金等你拿!的活動其實還滿忐忑不安
對於一般的3C產品測試,我都能針對其重點進行研究跟討論,唯獨「網路」這玩意兒,打從我會拼裝電腦開始就跟他結下樑子,怎麼說呢?
從win98開始,網路設定在不同的作業系統有不同的方式,基本上設定一次就足夠應付往後上網的需求,然而每次重灌、升級或幫朋友設定網路總是搞的一個頭兩個大,後來分享器的出現,每一台設備也都有不一樣的安裝方法,真的很霧傻傻,但是隨著防呆設定的變遷,越來越多的裝置與設備的安裝都有「快速安裝模式」,而這次的安裝也相當簡易,除了一些進階的需求外,基本的設定大概可以在10分鐘內搞定。

按這裡檢視圖片

--------------------------------------------雲端時代來臨-----------------------------------

由於『雲端』的產品應用越來越熱門,3C產品在網路使用率亦上大大的增加,以往最多應用的是『儲存』,將手邊的各種資料、影片或圖片上傳至雲端貯存,接著是『遠端』遙控電腦、攝影機等等。
由於去年底推出的『D-Link Cloud雲系列』,讓網通業界踏進另一個領域,而雲系列分別有三種
以下雲系列解說摘錄雲端網通創世紀 D-Link Cloud開啟個人雲端新生活
1.「雲路由 」貼身網管 易如反掌
透過mydlink™平台,D-Link Cloud系列中的雲路由結合雲端服務,可以一手掌控家中無線設備DIR-605L的最新狀態。DIR-605L配備5dBi天線和高達300Mbps的無線網路傳輸速度,更透過雲端服務提供了「入侵者通知」和「新登入者通知」等防駭警示功能,使出門在外的用戶可隨時透過智慧型手機了解家裡網路的即時狀態,此外還可以查看已連線的使用者近期曾瀏覽過的網頁,觀察家中成員的上網習慣。各位爸爸媽媽們再也不用擔心家中未成年的子女上非法網站,透過手機遙控,即可切斷外來非法入侵或是上非法網站之連線作業,宛如是個貼身行動網管。
2.「雲監控 」走到哪 看到哪 關愛24hrs連線
一般的上班族或一天到晚在外奔忙的使用者,是否常因出門在外而掛心著家裡行動不便的長者、年幼的嬰兒或是心愛寵物的即時狀態﹖有了D-Link Cloud的雲監控產品,走到哪兒,看到哪兒,關愛時時連線。透過雲監控產品附贈的設定精靈軟體,將網路攝影機新增至mydlink™的消費者帳號即可,透過mydlink™雲監控服務平台的處理,安裝只需三個步驟,簡易快速完成設定安裝。開啟網路瀏覽器(mydlink.com)或行動裝置平台等免付費應用程式(mydlink lite),即可整合最高達九十九個網路設備於一個註冊帳戶中,無論是居家保全、觀看新生兒、寵物、老人或小型辦公室保全,使用者皆能享有免月費並隨時隨地登入mydlink™雲監控服務平台進行遠端監看即時影音。目前可透過iPhone(iOS平台)或Android 平台手機下載mydlink™應用程式(mydlink lite),Windows手機也可輕易連線至網路攝影機。
3.「雲儲存」打造我的快樂雲
有了D-Link Cloud雲儲存,不僅可備份生活上的每段重要回憶,避免資料損壞遺失,也可輕鬆地分享給家人與朋友。有了自己專屬的「雲儲存」之後,每個人就可以全權擁有並且管控個人的數位資料,安全百分百,減少隱私權披露的問題與擔憂。D-Link Cloud雲儲存DNR-322L是專為監控需求設計的雲儲存產品,整合了雲端服務,可將網路攝影機所拍攝下的畫面與影片通通儲存在DNR-322L中,使用mydlink™ enabled之網路攝影機,家人與朋友即可透過,隨時隨地存取與觀看想要看的影像畫面,把你所打造的「快樂雲」一起跟家人好友們同樂分享!

簡單來說,透過mydlink™平台進入
雲路由服務
透過智慧型手機或其他電腦了解家裡網路的即時狀態
雲監控服務
進行遠端監看即時影音
雲儲存服務
隨時存取與觀看已儲存的影像或畫面,並可以與親朋好友一起分享你打造的「歡樂雲」

『D-Link Cloud雲系列』推出的產品包括:
雲路由DIR-600L、DIR-605L及DWR-112L、雲監控DCS-930L、DCS-932L、DCS-940L及DCS-942L網路攝影機,另外還有雲儲存DNR-322L等八款產品。

按這裡檢視圖片

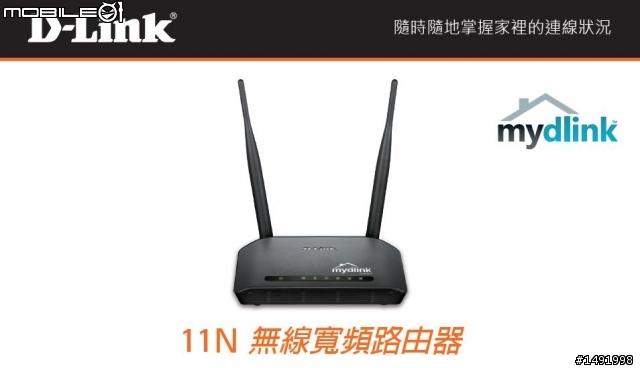

----------------------D-Link友訊『DIR-605L』11N 300Mbps無線寬頻路由器-----------------------------

為了先了解DIR-605L的基本資料,在Google的搜尋下,前兩筆資料(PChome線上購物&Yahoo!奇摩購物中心)很容易就能讓我知道他的基本特質,也可以很簡單的發現,當售價才1199元!
在11N的無線寬頻技術十分普及的現在,加上mydlink™雲端技術也才不過是入門的價格,整個覺得D-Link是佛心來的
按這裡檢視圖片

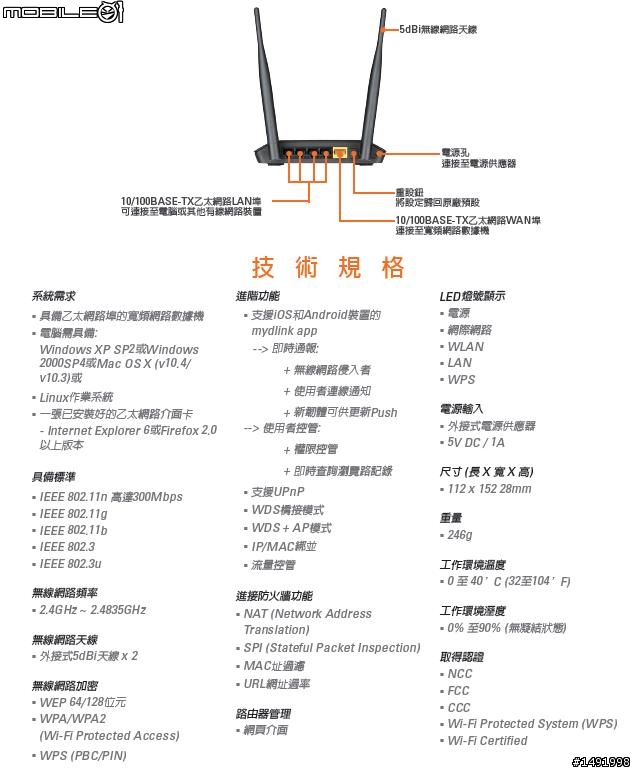

先稍微看一下他的硬體規格,其實是相當基本的設備,所以這次著重在「雲路由」上面
DIR-605L讓分享器、路由器不再只是「有線」、「無線」的區別

----------------------D-Link DIR-605L 開箱----------------------------------

按這裡檢視圖片
▲ D-LINK送來一個大袋子,外面是DIDI跟KIKI的圖案

按這裡檢視圖片

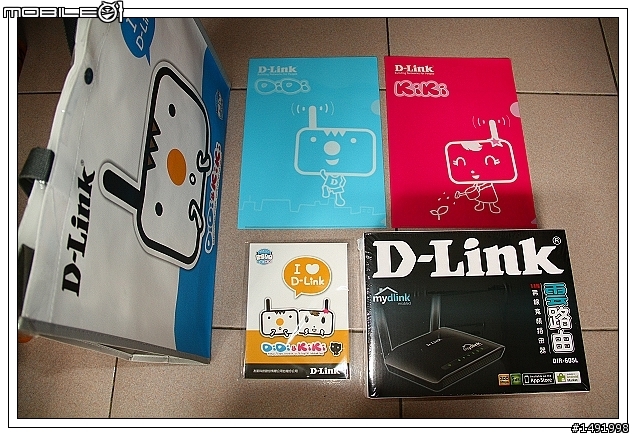

▲ 內容物有DIDI&KIKI的資料夾各一個,筆記本一本,DIR-605L一盒

按這裡檢視圖片
▲ DIR-605L外盒正面
標示『雲』路由,支援IPHONE(ios平台)跟ANDROID平台

按這裡檢視圖片
▲DIR-605L外盒背面
有3年保固,產品介紹、無線優勢、安全、尺寸、系統需求及盒裝內容清單

按這裡檢視圖片
▲ 標示『mydlink』這次最主要的測試重點
側邊盒底為產品資訊,有關的序號和注意事項

按這裡檢視圖片
▲ 盒裝的內容物有:
安裝/設定操作指南說明書、設備本體、電源變壓器、RJ 45接頭的網路線及保固/產品說明文件

按這裡檢視圖片
▲ DIR-605L詳細的資料,路由器的序號、MAC ID、P/N碼
(鋼琴烤漆的樣子看起來有點容易髒)

按這裡檢視圖片

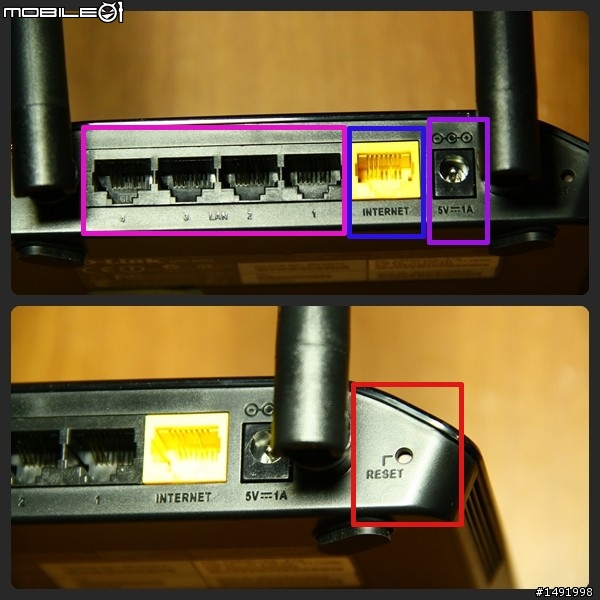

▲ 背面左右兩邊是兩支5dBi的天線
中間有四個黑色LAN區域網路連接埠(10/100mbps)
1-4 連接埠用與具備相同之乙太網路 RJ-45連接埠的電腦或網路設備連接。請使用標準的568A/B網路接頭之Cat.5E或6網路線。
一個黃色Internet 網際網路連接埠(10/100mbps)
用與上端 xDSL/Cable Modem 或現有對外實體網路連接使用。支援自動偵測跳/直線功能。
(LAN 1-4 埠亦支援自動偵測跳/直線)
電源輸入孔
電源插孔,輸入電壓為 DC 5V/1.2A。
(輸入電壓:AC 100-120V 0.5A,50-60Hz)
(輸出電壓:DC +5V 1A)
然後在邊邊角落有一個Reset重置按鈕,設備電源開啟狀態下,按下本按鈕 10 秒後放開,設備將清空所有設定回復至出廠預設值,當然是防止誤觸的隱藏按鈕

按這裡檢視圖片
▲ 側面除了背部是連接孔外,其餘都是和整排的通風口,右邊有一個『WPS快速無線連線按鈕』按一下就可以進行無線安全設定

按這裡檢視圖片
▲ 天線可以180度轉動,但是不能拆卸,所以要小心,斷掉就毀了

按這裡檢視圖片

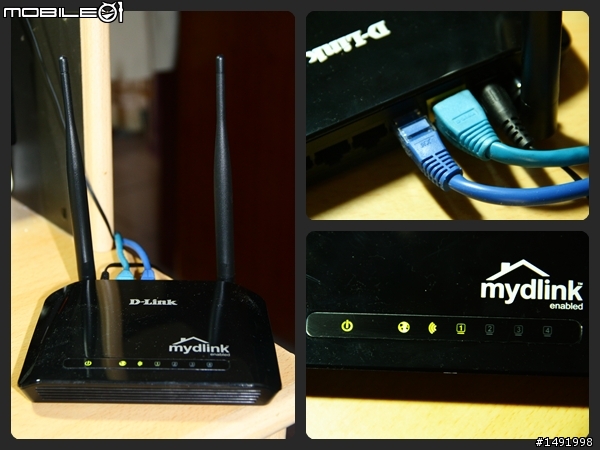

▲ 正面由指示燈組成,自左至右分別是電源指示燈、Internet 網際網路指示燈、無線網路運作指示燈、LAN 區域網路運作指示燈

按這裡檢視圖片
▲ 這次測試用的ANDROID手機XE

按這裡檢視圖片
電源指示燈
燈號恆亮代表設備通電運作中,後方電源連接正確
Internet 網際網路指示燈
燈號閃爍代表上端對外網路(xDSL/Cable Modem)已
正確連接至後方黃色 Internet 埠,並代表有資料傳
輸中
無線網路運作指示燈
燈號閃爍代表有來自端的訊號/資料正在傳輸中,並代表無線網路運作中
LAN 區域網路運作指示燈
1-4燈亮代表後方黑色LAN 1-4埠已正確與電腦或設備連接
燈號閃爍代表有封包資料正在傳輸。

按這裡檢視圖片
按這裡檢視圖片
▲ 保固說明書
按這裡檢視圖片
按這裡檢視圖片
▲ 說明文件(我英文滿爛的)

----------------------DIR-605L設定------------------

按這裡檢視圖片
▲ 首先在網址的部份先輸入『192.168.01.』進入設定頁面

按這裡檢視圖片

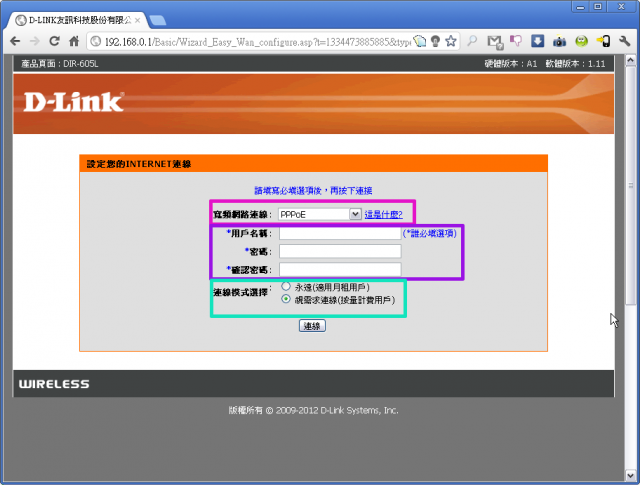

▲ 一開始會先要求你設定你的internet連線

按這裡檢視圖片

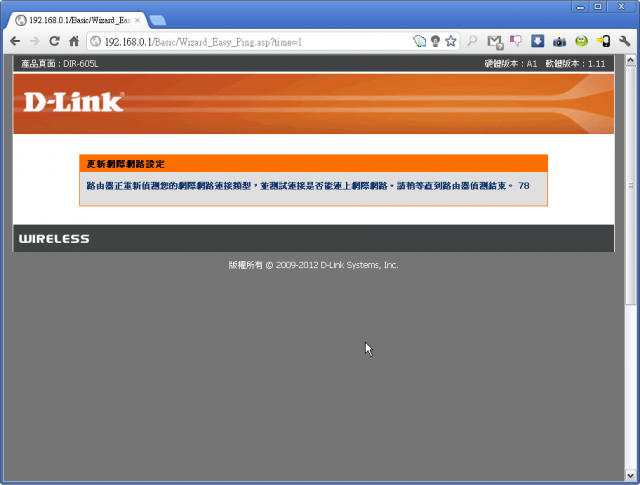

▲ 輸入完畢之後,連線測試會有80秒的時間

按這裡檢視圖片
▲ 如果是中華電信的,別忘了輸入『@hinet.net』,因為是月租的,所以我勾選『永遠』連線

按這裡檢視圖片
▲ 輸入完畢後,連線完成會進入這個頁面
右上角可以看到狀態『已連上網際網路』
接下來要設定『無線設定』跟『mydlink帳號資訊

按這裡檢視圖片
▲ 自行設定無線網路名稱(SSID),密碼可以自行設定或隨機產生

按這裡檢視圖片
▲ 下一步是來設定『mydlink帳號』,一開始進去的預設在你已經有一個帳號了

按這裡檢視圖片

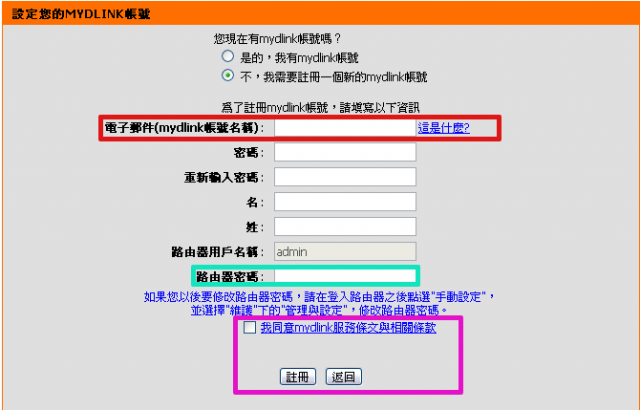

▲ 因為沒有帳號,所以我們新設定一個帳號,帳號是E-MAIL
現在路由器的用戶名稱一樣是admin可是現在可以先設定密碼
隨後勾選同意服務條款,按下『註冊』,接著要去你註冊的『電子郵件信箱』收信

按這裡檢視圖片

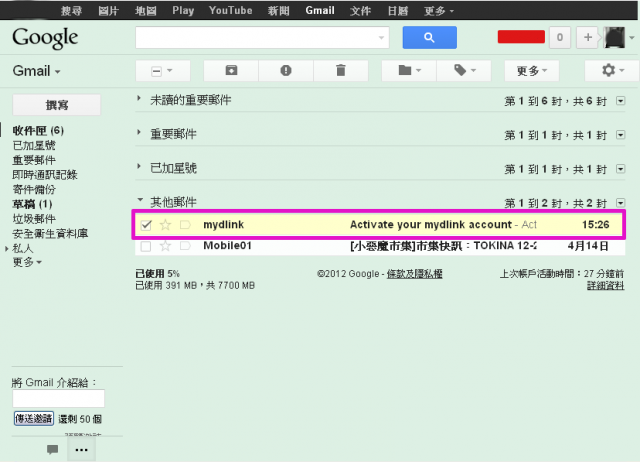

▲ 進入信箱,可以看到有一封mylink寄給你的mail

按這裡檢視圖片
▲ 點入信件可以看到這是一封『郵件認證信』,所以要點選紅色框框的地方進行認證

按這裡檢視圖片

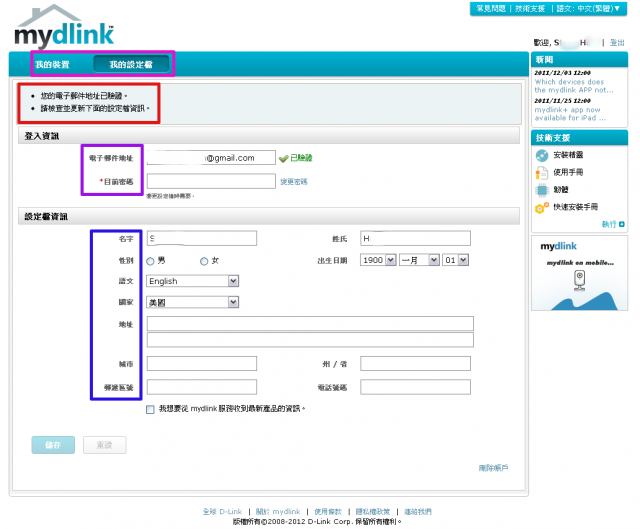

▲ 點入網址後,會進入一個mydlink的網頁,會顯示在『我的設定檔』位置
會要你填寫用戶的各項資料,並且可以在這裡更改mydlink帳戶密碼

按這裡檢視圖片
▲ 現在可以看到,因為註冊後並沒有在路由器上登入mylink,所以點選『我的裝置』,會發現沒有任何裝置是連線的

按這裡檢視圖片
▲ 所以我們重新回到設定『mydlink帳號』
這次因為已經註冊完畢,所以可以直接輸入帳號、密碼登入

按這裡檢視圖片
▲ 隨後會直接進入目前設定畫面,右方三個狀態『皆為綠色』時,表示基本設定大致完成
可以看到中間有一個手動設定模式(進階)這個我們文章後面再來看看

按這裡檢視圖片

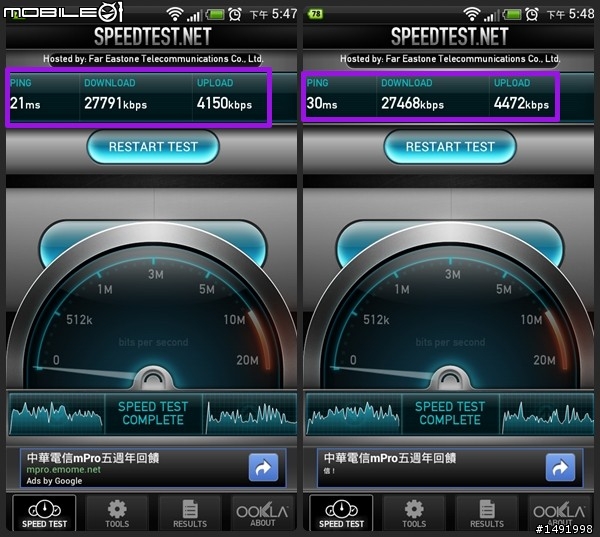

▲ 可以看到手機上檢測無線網路(wifi)的速度相當的好
(大約距離設備5公尺量測)文末我們再來測試無線網路的效果

----------------------mydlink的生活應用-手機篇------------------

按這裡檢視圖片
▲ 使Android手機先到『google play』下載mydlink的app,2012三月一號的檔案,大小為2.54 MB

按這裡檢視圖片

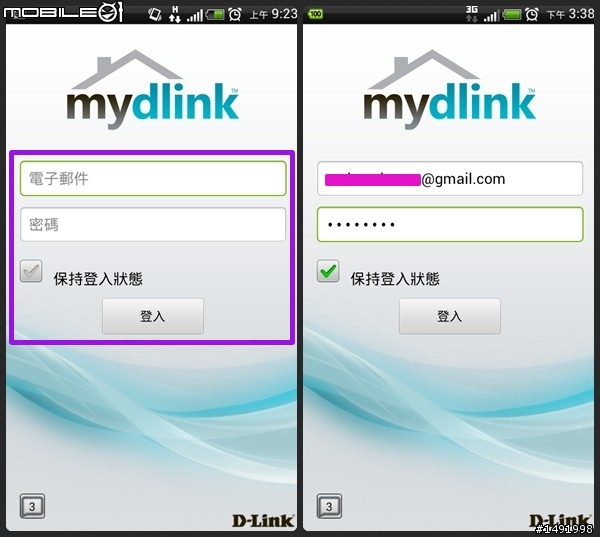

▲ 下載完畢後點入程式,輸入你剛剛註冊的帳號、密碼

按這裡檢視圖片
▲ 如同網頁上的一樣,如果你沒有在路由器上登入你的mydlink帳號,則手機上也不會搜尋的到你的路由器,所以登入完畢後,就可以發現你的設備好好的出現在畫面上

按這裡檢視圖片
▲ 可以按下手機上的設定按鍵,會有『說明、新聞、重新整理、設定、登出等五個選項』
『設定』可以查看你的app版本
還有『錄影』的設定(10、30、60秒、5分、10分鐘的錄影時間限制),此為雲端監視器/攝影機的設定

按這裡檢視圖片
▲ 然後點入你的路由器設備

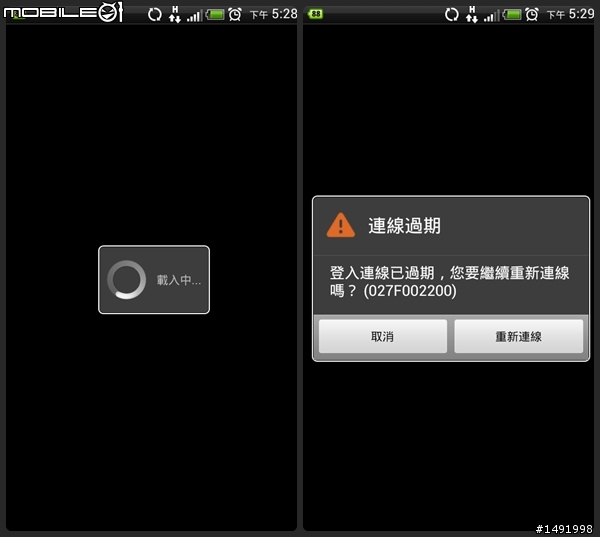

……………………………………..載入中…………………………………
---------------------------連線過期----------------------- = =!?

多次測試都是一樣,所以讓我懷疑我拿到的是機王……

按這裡檢視圖片

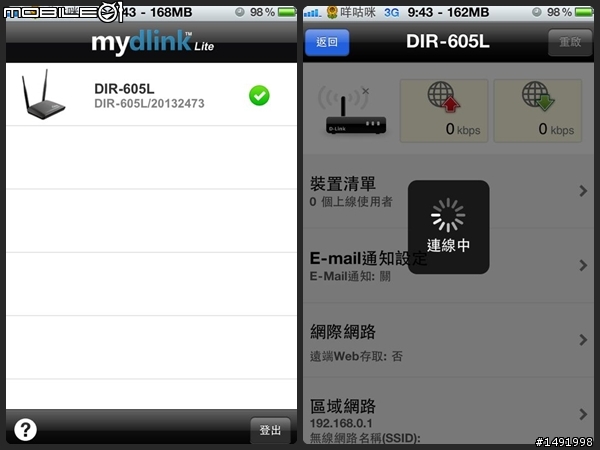

▲ 隨後我拿朋友的I Phone 4測試,沒有連線過期,但是總是--------------連線中------------

按這裡檢視圖片
▲ 後來經詢問D-link才發現!!!
mydlink只能讓設備的『登入名稱』為『 admin
因為我手賤進去『變更』手動設定模式(進階)裡的
『維護』->『裝置管理』->『管理者設定』->『登入名稱』

按這裡檢視圖片
※注意喔!千萬不能更改登入名稱,一定要是『 admin』才能使用mydlink

按這裡檢視圖片
▲ 所以這次更改回來以後,就能正常登入設備內容
可以看到右上方有一個『重新啟動』
再來是路由器的『上傳、下載速度』
『裝置清單』、『E-mail通知設定』、『網際網路』、『區域網路』
裝置清單:目前連接了兩台電腦(使用者)

按這裡檢視圖片
裝置清單
點選其中一個使用者,可以查看『上網瀏覽記錄』或『封鎖使用者』

按這裡檢視圖片
E-mail通知設定
可以選擇要通知的電子郵件

按這裡檢視圖片
網際網路
可以查看IP位置,並啟用通道管理,有四個通訊埠可以選擇

按這裡檢視圖片

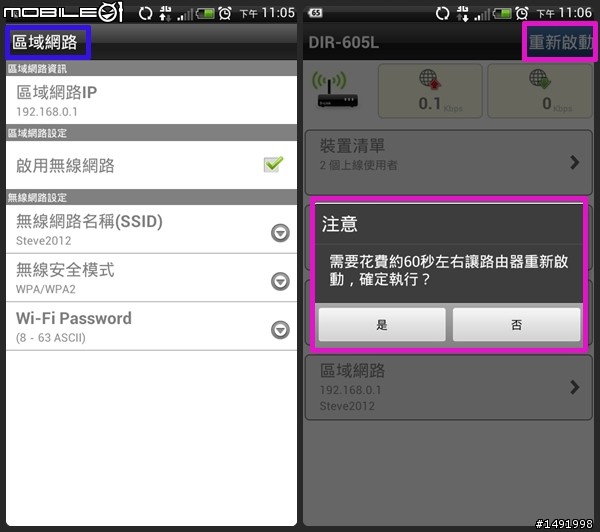

區域網路
目前是不能更改的
測試重新啟動
點入後,會要你確定是否要重新啟動

按這裡檢視圖片
重新啟動
重新啟動的時間為60秒,但是實際上啟動後要查看路由器的可能還須再等待20秒的時間
否則會出現『警告』的標示,表示沒有連接上

----------------------mydlink的生活應用-網頁篇------------------

按這裡檢視圖片

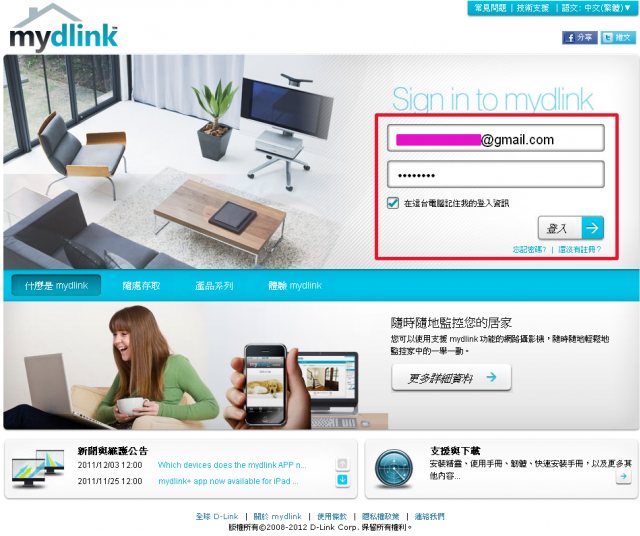

▲ 進入mydlink的網頁,輸入帳號密碼登入

按這裡檢視圖片
▲ 登入後因為『JAVA』必須為新版『Version 6 Update 31』,所以無法查看設備,所以要點選『下載JRE』來進行JAVA的更新

按這裡檢視圖片
▲ 安裝JAVA後就能開始『載入中』

按這裡檢視圖片
▲ = =!!!!!!!!!!!!!!!!!!!
知道了吧!登入名稱一定要是『admin』
否則就只會是一直『載入中…』

按這裡檢視圖片
▲ 修改完畢後,來看看正常的版本
左上角為路由器的『上傳、下載速度』,右上角為『重新啟動』
中間上方是路由器的『基本資料/訊息』
下方為『連結的裝置清單』
最下面的『可疑清單』我還不知道是什麼,畢竟沒有看到有人偷連上

按這裡檢視圖片
▲ 點擊下方的『連線清單』可以查看裝置的『造訪歷程記錄』

按這裡檢視圖片

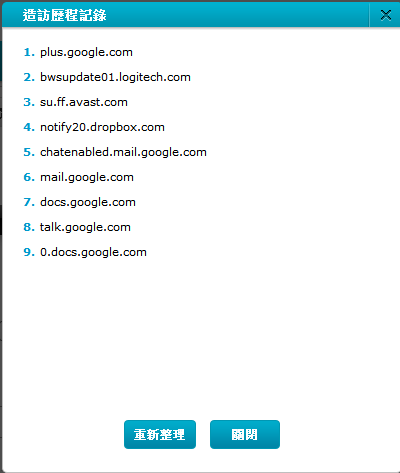

▲『造訪歷程記錄』,都是google

按這裡檢視圖片

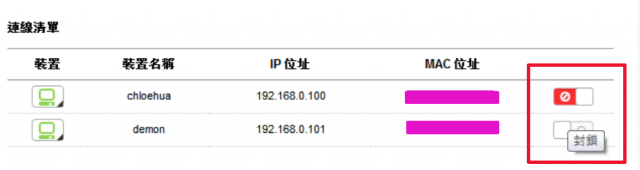

▲『連線清單』的最右邊可以選折是否『封鎖』該名使用者

按這裡檢視圖片
▲ 最後來看看『設定』

裡面分成三大項「基本設定」、「事件通知設定」、「更多設定」
其中基本設定無法進行更動
事件通知設定就跟手機版本的E-mail通知設定一樣設定電子郵件
更多設定裡面同樣有有四個通訊埠可以選擇,但是多了可以直接『刪除』路由器


----------------------mydlink測試心得------------------
這次使用的東西是我完全沒碰過的雲端技術,現在有很多人都有使用智慧型手機,而且在行動網路的申辦上,大多都會選擇吃到飽,所以隨時隨地監看家用網路實在再適合不過了。設定email通知,就可以在有任何不明使用者要侵入家裡的無線網路時得到通知,而且最當的是可以馬上封鎖那個入侵的使用者,這對無線網路安全來說,實在是極其重要!然後利用mydlink查看網路瀏覽歷程記錄,就可以透過DIR-605L了解使用者的線上活動訊息,這對家長來說實在是個很好的東西,不用擔心小朋友上了不該上的網站,就算在進階設定裡有家長控制規則,但現在的網路可防不勝防!這樣的mydlink讓我迫不及待的想試試「雲監控 」跟「雲儲存」


----------------------D-Link DIR-605L進階設定----------------

按這裡檢視圖片
手動設定模式(進階)共有四個選單-安裝、進階設定、維護、狀態

按這裡檢視圖片
▲ 首先來看到安裝內的六個選項(每一個主選單都會有『退出』這個選項)
快速設定模式(推薦)- 這個是我們一開始的簡易設定,點入會回到一般設定內

按這裡檢視圖片
寬頻網路連線
如同一開始登入路由器時填寫的連線設定,也可以從這裡設定寬頻網路連線類型,有靜態IP、DHCP、PPPoE、PPTP、L2TP等五種,其中提供更詳細的設定,如:DNS(Domain Name System)、MTU (Maximum Transmission Unit-最大傳輸單位)、MAC訊框

按這裡檢視圖片
無線連線
有兩種方法來安裝無線連線:『無線連線安裝精靈』或『手動設定這個連線』

按這裡檢視圖片

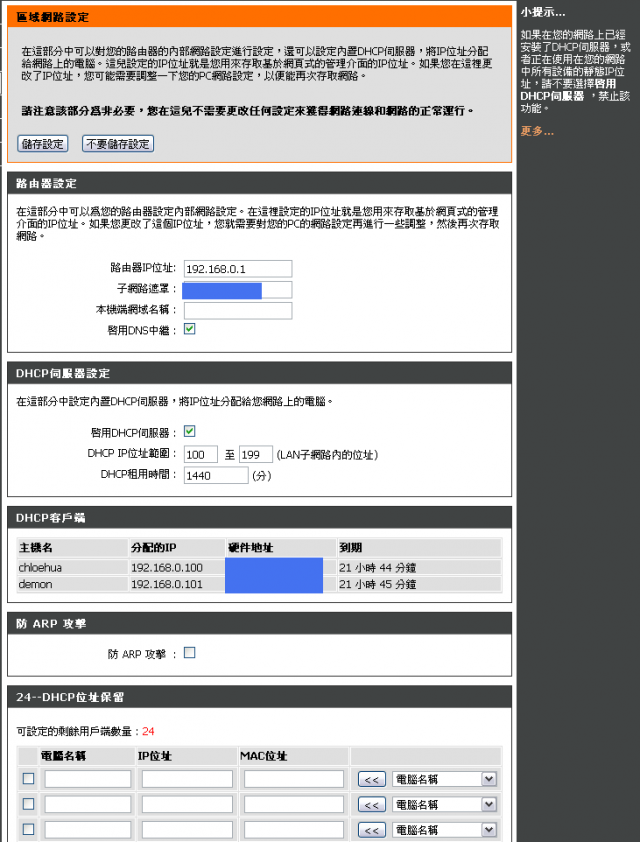

區域網路設定
設定路由器的內部網路、設定內置DHCP伺服器(分配IP位址給其他它電腦),可以保留24組DHCP位置
I P位址不一定要更改,但是更改之後一定要調整電腦的網路設定

按這裡檢視圖片

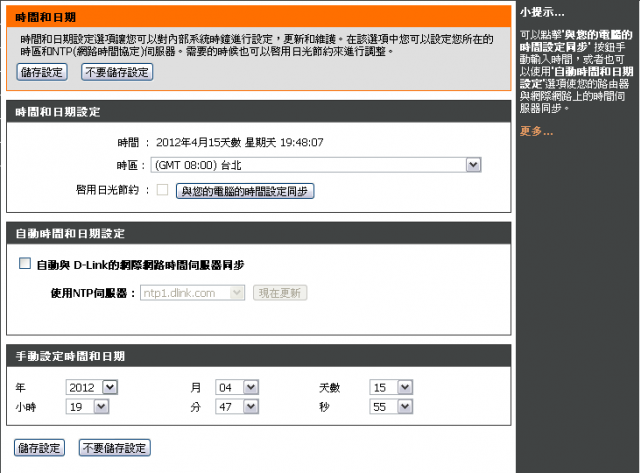

時間和日期
可以對內部系統時鐘進行設定(自動、手動或與電腦同步,部分地區需要的話也可以開啟『日光節約』)

按這裡檢視圖片

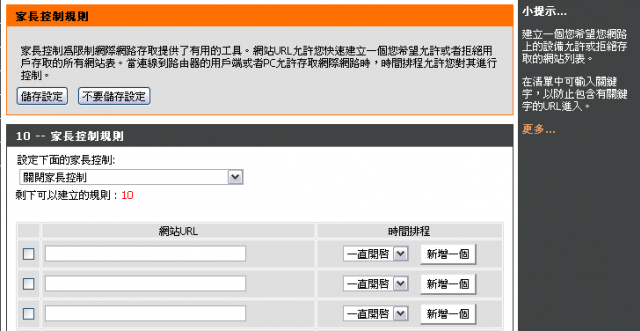

家長控制規則
限制網際網路存取提供三種方式:
關閉家長控制規則 - 所有網站皆可正常存取
開起家長控制規則並允許電腦只能存取這些網站 - 除了下列清單的網站可以存取,其餘皆拒絕存取
開啟家長控制規則並拒絕電腦存取這些網站 - 除了下列清單的網站無法存取,其餘皆可正常存取
如果家裡有小孩,這是一個非常實用的設定

按這裡檢視圖片
進階設定共有九個選項

按這裡檢視圖片
進階通訊埠轉傳規則
由此設定為一台虛擬伺服器,讓網路上其他使用者存取到你的區域網路上之WWW、FTP及其它網路服務
請參閱: DIR-605L如何設定「進階通訊埠轉傳規則」?

按這裡檢視圖片

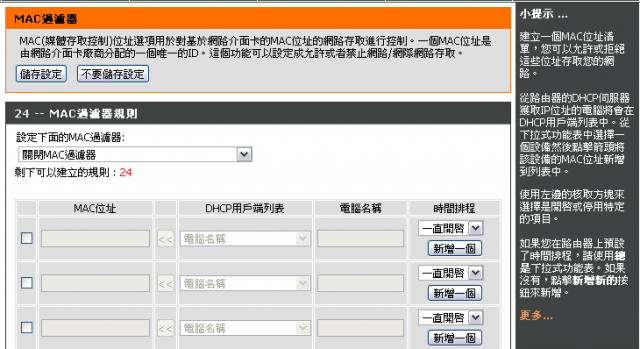

MAC過濾器
此功能僅針對LAN端的『MAC位址』為標的來拒絕或允許是否可以存取網路服務,無論有線或
是無線的網路卡都必須一一設定才能生效!
當您設定允許被列出的電腦去存取網路時,
沒有在清單內的區域網路之電腦即無法使用網路服務!
反之,設定拒絕被列出的電腦去存取網路時,
沒有在清單內的區域網路之電腦即可使用網路服務。
因此在設定時,只要先確定區域網路中是想要
允許使用網路的電腦較少還是拒絕使用網路的電腦較少來擇一做設定即可!
最多可設定達24筆。
請參閱:如何設定MAC過濾器規則

按這裡檢視圖片
ACL過濾器
Access Control List可以過濾封包,但只提供MAC可進行過濾,最多可設定25筆

按這裡檢視圖片
流量控制設定
可以依照你自己的需要來『自動分配』或『手動設定』下載的頻寬
(可控制五組範圍IP位置的流量,一般對租屋的比較常用)

按這裡檢視圖片

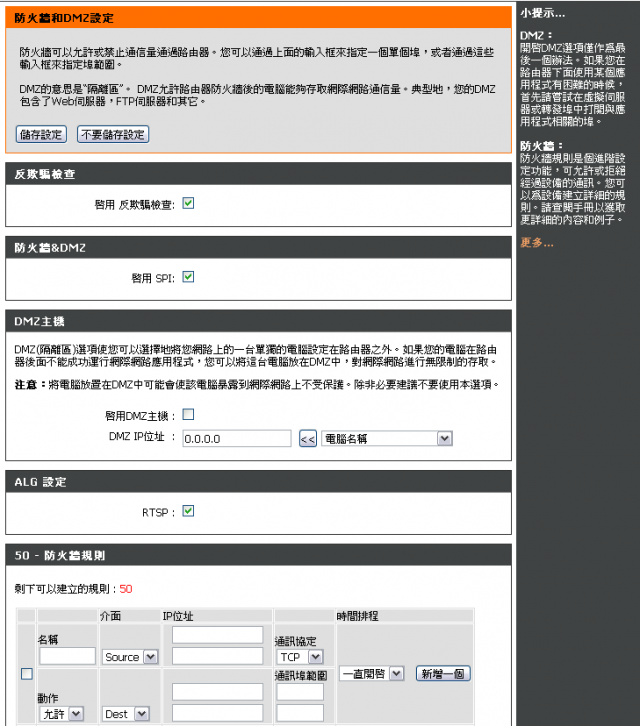

防火牆和DMZ設定
防火牆允許或禁止通信量通過路由器,有50組防火牆規則可以設定
DMZ允許路由器防火牆後的電腦能夠存取網際網路通信量

按這裡檢視圖片
進階無線設定
這些選項適合於那些希望更改標準設定的802.11 n無線網路的性能的使用者

按這裡檢視圖片
進階網路設定
這些選項適合於那些希望對LAN設定進行更改的用戶

按這裡檢視圖片
路由選擇(非必要)
路由選項允許指定裝置對到特定的WAN端目的地定義靜態路由,有32組規則可設置

按這裡檢視圖片
維護共有九個選項

按這裡檢視圖片
裝置管理
可以重新設定路由器密碼或名稱,但是就如同先前說過的更改名稱就無法使用mydlink

按這裡檢視圖片
儲存並恢復設定
路由器被設定好後,可以將『設定』儲存在硬碟的設定檔中,以後若有回復原廠設定(reset)就可以選擇載入設定(當然,這裡也可以將設備恢復到原廠設定)

按這裡檢視圖片

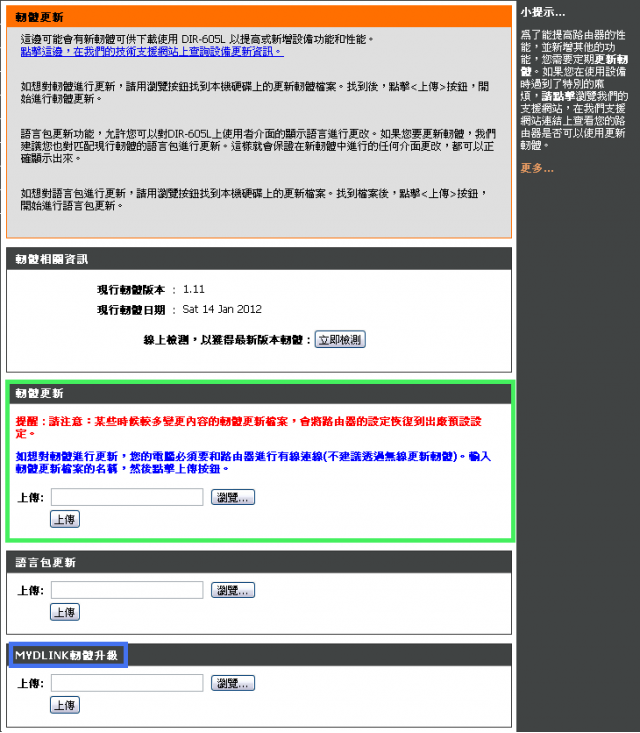

軔體更新
這邊可能會有新軔體可供下載使用DIR-605L 以提高或新增設備功能和性能
點擊這邊,在我們的技術支援網站上查詢設備更新資訊

按這裡檢視圖片

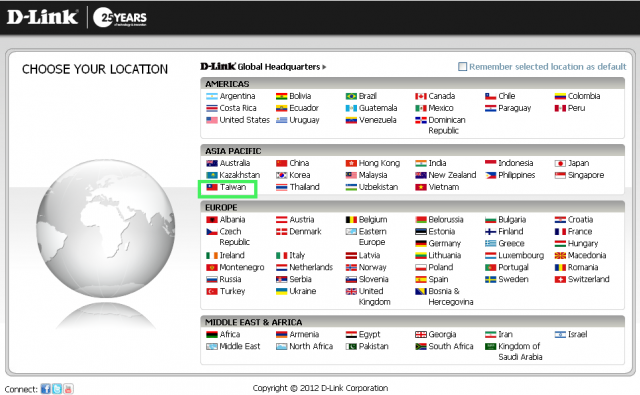

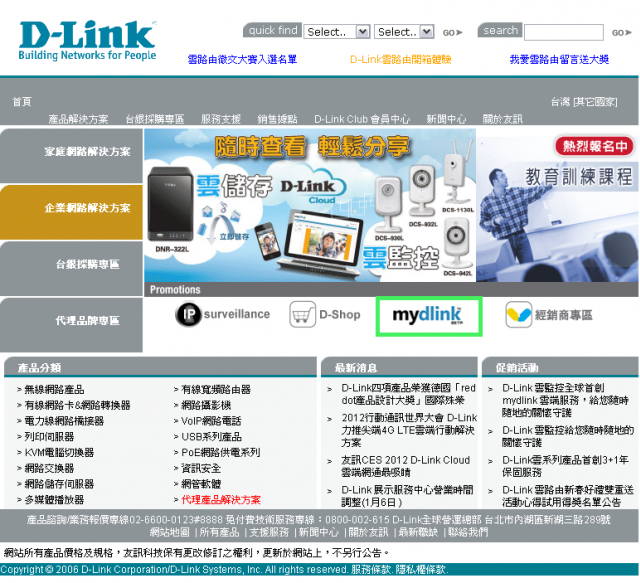

▲ 點入上述連結會進入dlink的技術支援網站(選擇『台灣』)

按這裡檢視圖片
▲ 點進『台灣』之後,我選擇進入mydlink尋找更新軔體

按這裡檢視圖片

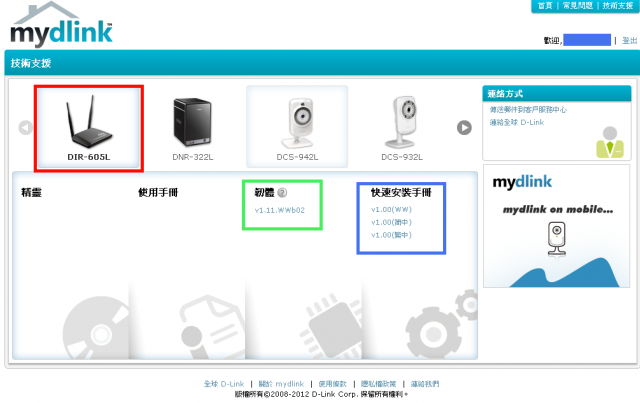

▲ 到『技術支援』可以找到精靈、使用手冊、軔體、快速安裝手冊

按這裡檢視圖片
▲ 下載軔體後,進入軔體更新頁面
選擇『軔體更新』->『瀏覽』->『上傳』,之後就必須等待70秒更新

按這裡檢視圖片

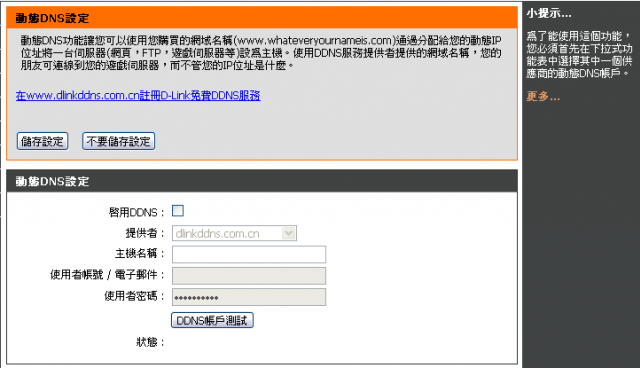

動態DNS設定
『動態DNS功能讓您可以使用您購買的網域名稱(www.whateveryournameis.com)通過分配給您的動態IP位址將一台伺服器(網頁,FTP,遊戲伺服器等)設為主機』(這我不太會用)
在www.dlinkddns.com.cn註冊D-Link免費DDNS服務

按這裡檢視圖片

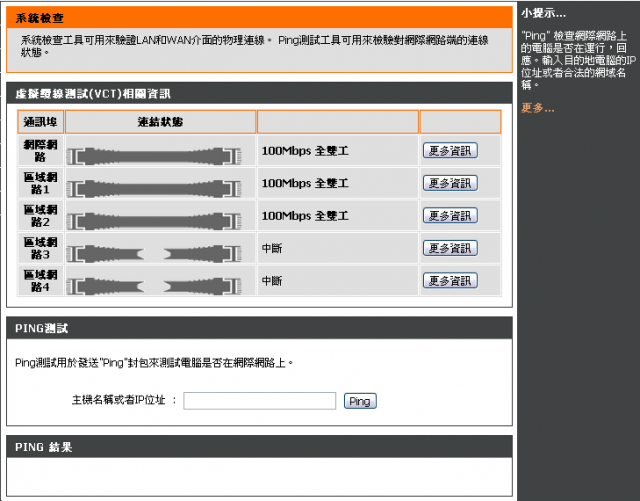

系統檢查
系統檢查工具可用來驗證LAN和WAN介面的物理連線是否連通
(自動調整各設備的寬頻或切換成全雙工、半雙工)
Ping測試工具可用來檢驗對網際網路端的連線狀態

按這裡檢視圖片
時間排程
時間排程選項用來管理存取控制,防火牆規則和家長控制的時間排程規則

按這裡檢視圖片
日誌設定
日誌可通過發送到管理員的電子郵件進行儲存

按這裡檢視圖片
mydlink事件管理
設定mydlink的通知功能

按這裡檢視圖片
狀態共有五個選項



按這裡檢視圖片
設備資訊
『網際網路』資訊、『網路連線』資訊還有『軔體』資訊都顯示在這

按這裡檢視圖片
查看日誌
查看日誌顯示了發生在DIR-605L上的活動

按這裡檢視圖片

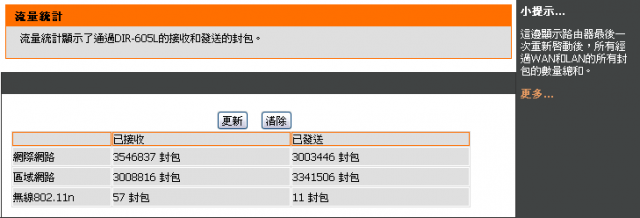

流量統計
流量統計顯示了通過DIR-605L的接收和發送的封包

按這裡檢視圖片
使用中的連線資訊
活動連線顯示了通過DIR-605L的來源和目的地間的活動連線數

按這裡檢視圖片
無線連線
下面的無線用戶端表格顯示了已連線到DIR-605L無線網路的無線用戶端資訊

手動設定模式心得
很多設定我也不是很瞭解,所以為了解開這麼多選項的謎團,我也是google了好久,發現很多設定如:家長控制、防火牆和DMZ設定還有過濾器等等,都是為了安全著想而提供的完善設定,然後在流量監測、設備的資訊及活動管控上,都能一目了然,不過也是有一些設定基本上用不太到的,像是:進階無線/網路設定、路由選擇或動態DNS設定,都是我基本上不太會更動的設定,其實它的內容相當豐富,只是說,有些部分在設定完成之後,都要讓設備重新開機約60秒的時間,當然時間不長,只是花在等待的時間覺得很無聊而已啦!
