關於風扇接線一問...

最近也想嘗試自己做個散熱風扇...

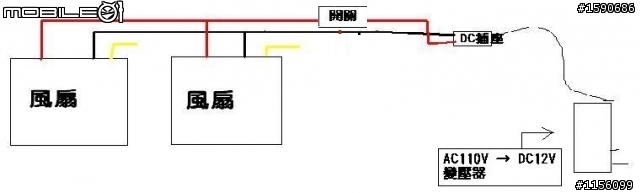

但我遇到問題...以下是我的接法,不知道哪裡有錯...風扇就是不轉...

關於風扇接線一問...

關於風扇接線一問...

如圖...黃線沒接 (黃線應該不用接吧??)

請高手網友指正我錯誤的地方,謝謝!!

2010-07-02 11:45 #1

文章關鍵字

風扇接線

843分

2樓

個人積分：843分

文章編號：20654458

這樣接開關會失效,甚至造成短路燒掉變壓器
紅接+12V
黑接 GND

開關兩端接黑線與GND之間(把黑色線切斷,將原來開關紅色線接到切斷的黑線上)
黃色線不接

+12V ----------------------+----------------+（紅線）
　　　　　　　　　　　　　風扇　　　　　　風扇
　GND------(開關)----------+----------------+（黑線）

onlyahhy

251分

3樓

個人積分：251分

文章編號：20655397

看圖還是比較容易...

151515151515151515

Touching Your Heart

djboygod

44分

樓主

個人積分：44分

文章編號：20655565

開關接在正線或負線上都可以囉~?@@

realc28

97分

5樓

個人積分：97分

文章編號：20656504

開關要串聯...串在正或負都可以
接並聯就直接短路了...

32分

6樓

個人積分：32分

文章編號：20656999

第一個注意正負極

第二個注意開關的接法

開關要用串聯才會有功用出來

向你第一章圖

就算風扇正負極線路正確

電流只會從開關通過吧...

這樣就變成開關要關掉才能動= =

djboygod

44分

樓主

個人積分：44分

文章編號：20657226

okok~我知道了!!
晚點回家再來試看看!!
感謝各位不吝指教 ^^"

genjuro

79分

8樓

個人積分：79分

文章編號：20673996

這東西若已經試接並且開關開啟過，那變壓器八成已經燒了
用電，請小心....
