家裡店面搬家，新店址留了一個招牌燈箱...
原本家裡就有招牌，但這個也不想浪費，剛好可以自己來惡搞一下
原本的招牌是用俗稱「中空版」製作的
把原來的貼紙撕下後，設計好版面，去大圖輸出公司輸出，然後自己貼上..
這樣很簡單的就把招牌都換好了。

然後想把他改成LED招牌..
到網路上搜尋了一些資料，有不少廠商早就把LED燈做成像聖誕燈一樣的串燈..
而且外部有橡膠包覆，可以戶外防水..
價格差異也不小。詢問了幾家廠商後...
最後決定..向一間專頁的廣告製作公司購買..
因為感覺服務蠻好的，對我的外行問題都蠻耐心的回覆...

根據我的需求 & 廠商的建議

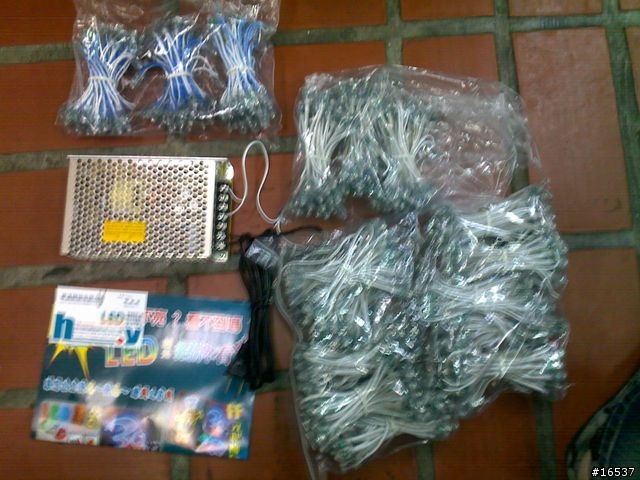

最後決定採購了：
a.800顆LED
b.變壓器：台灣明緯 5V 20A ..110-220切換(這也是廠商推薦的廠牌)

至於，閃爍電路設備....
簡單的閃爍器設備還蠻便宜的，但效果卻是「整體一起閃爍」
因為原本是考慮「不同字之間的變化閃爍」
那就需要另外一種設備，比較貴一點...
後來考慮不是很必要，就放棄了！

另外，用一般的燈泡觀念想LED，以為閃爍會容易壞..
廠商專業的答覆是：閃爍不會讓LED燈泡容易壞---還更省電。
哇～這可真的顛覆我的觀念了
耗材訂購好後，隔天就到了...還可以貨到收款喔。


啥?你問我價格是?這裡我就不公佈了...根據找到的資料，市面戶外LED裸燈價格也蠻亂的
大陸製的？台灣製的?保固?售後服務...等等都不一樣。
有興趣的自己諮詢一下，總之我這樣的需求耗材總共大約花了快6張小朋友...
(與市面LED招牌隨便就上萬，真的是省很大...)

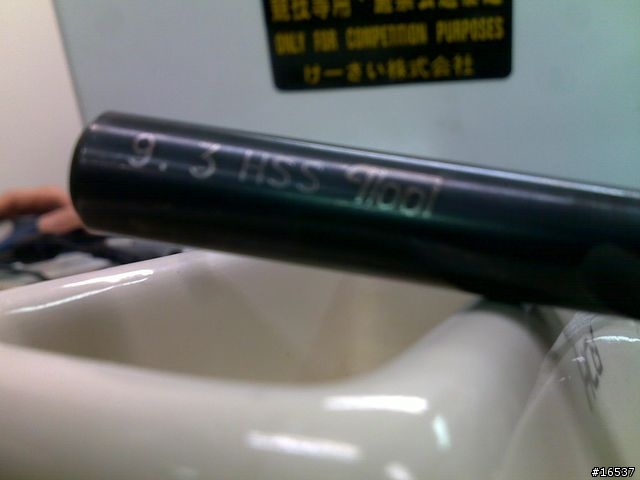

另外根據廠商建議，廠商的LED是9mm大小，建議鑽9.3mm的孔(不然塞LED燈時，你的手會很痛)

所以另外買了9.3mm的鑽尾，公制的鑽尾不好買，我是到「興城街」買到..
當然，你要準備一支電鑽(不然你打算用手轉鑽頭嗎?,,)


好啦～材料都有了..準備開始吧..(脫焦了..)

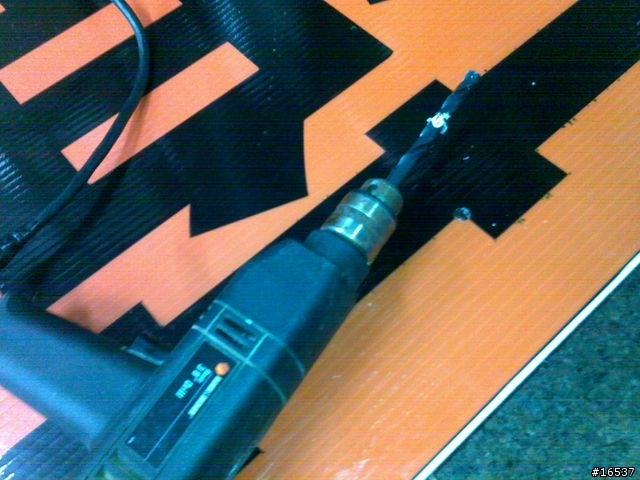

開始按照規劃鑽孔摟

說真的，蠻累的...而且一開始都鑽歪了...
後來掌握一點訣竅，發現不要鑽中空板的橫線的地方
(橫線的地方就要鑽過整個壓克力，鑽空的地方只需要鑽到上板下板)

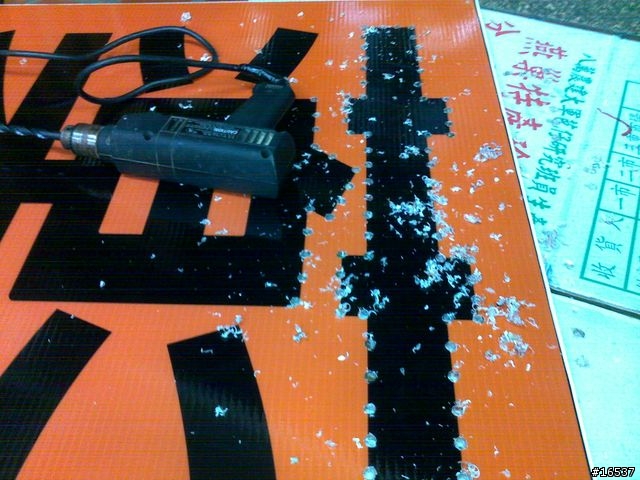

約4小時過後.................把兩面共800個孔鑽好了..
(腰酸背痛...難怪外面LED招牌那麼貴，都是工錢啊)

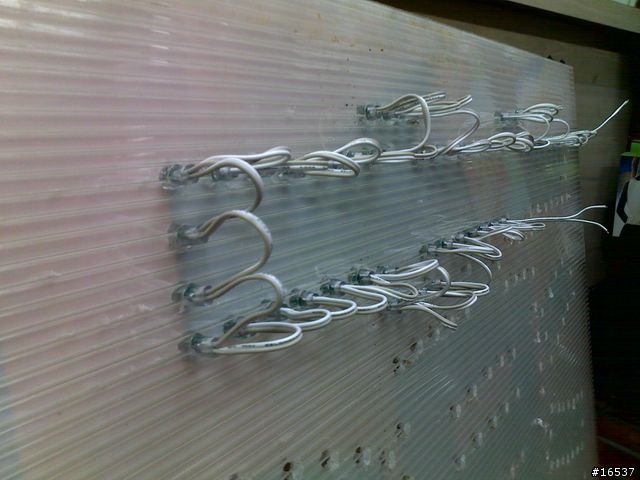

開始塞LED裸燈...50顆一串，按照電線的顏色串起來即可..

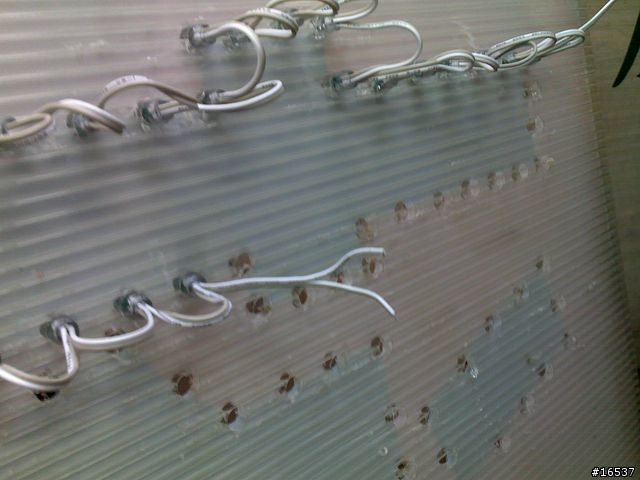

走線注意一下，有時候要想像一下跳棋的走法
(末端筆劃拉過去，要想著怎麼走回來...跳隔走過去，再走預留的空格回來..懂嗎??)

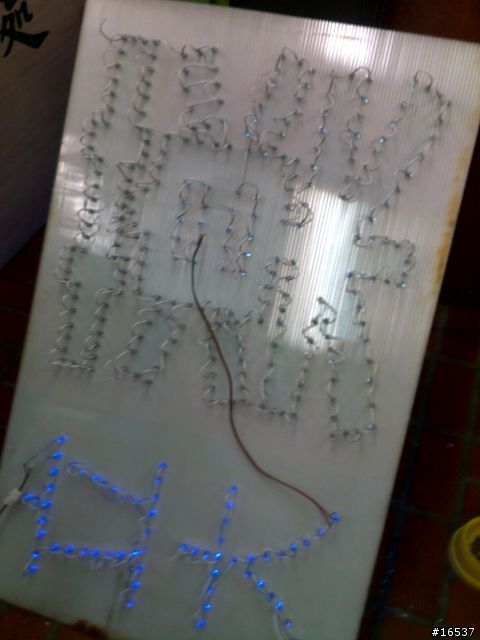

最後，接好一片啦...
你看，首次塞...就沒考慮到走線的問題，後來必須拉一條電線連接藍白LED的線組..
第二片就走得很順摟...一路走完...
(迷之音：沒圖沒真相啦.....)


約6hr後，兩片都接完了...
不過，我的手指還是塞得很痛...

最後，就是把變壓器裝上原來的燈箱，線路接好...就可以啦。
★此部份請注意，如果對於水電工程沒有一定的常識，請勿嘗試，以免發生危險。

由於在考慮原來的燈箱燈管是否要讓它亮，不知道效果有無差異..
所以又做了一個開關另外控制它..
似乎效果都不錯...^^

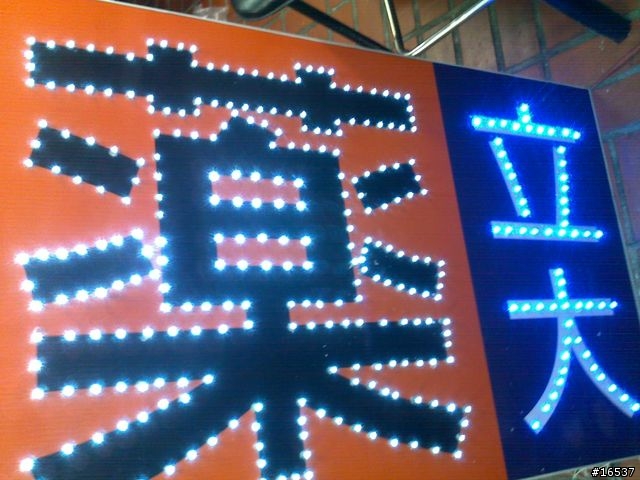

首次發光測試,,,
帥啊～苦戰7.5hr，眼淚都快掉下來了....


內部燈管沒有亮...

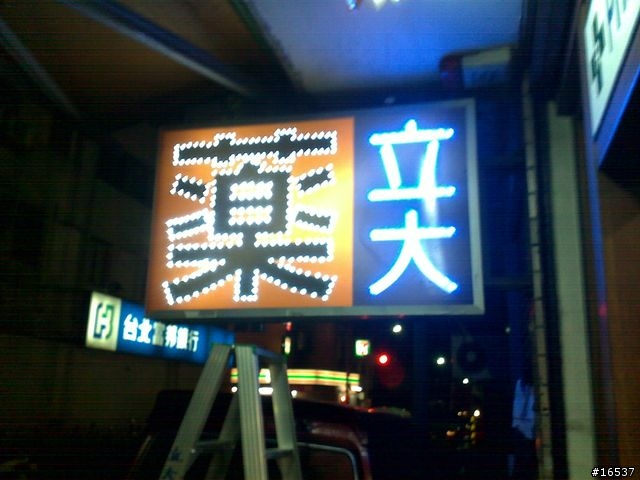

內部燈管亮的效果...


最後還是把燈箱的日光燈開關關閉了，這樣反差比較大，應該亮一點...
好啦～希望這篇DIY分享可以幫助喜歡DIY的朋友^^
