[已解決]插座、開關接線

我自已接結果電燈開關打開之後一閃一閃我就立即關掉了，請問圖二中1白1紅如何接才能正常使用?
懇請高手指點，感激不盡。

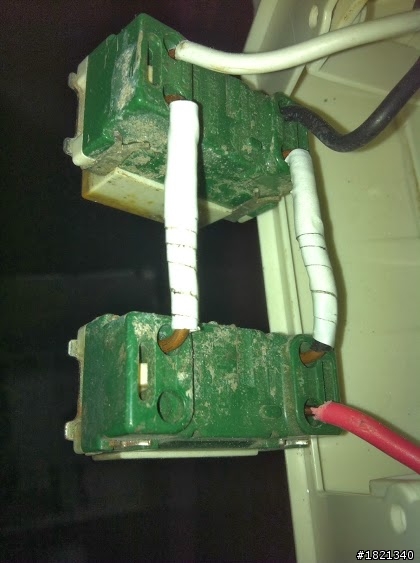

圖一、這是插座目前接法
[已解決]插座、開關接線

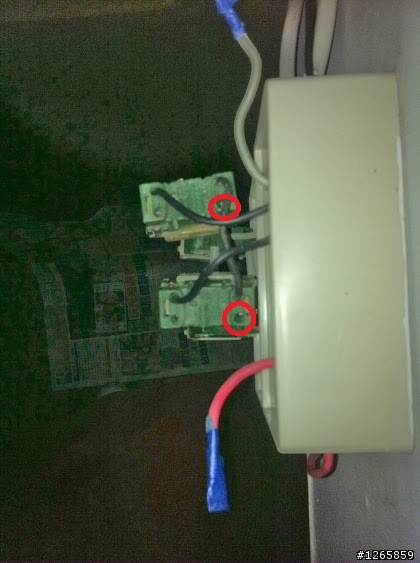

圖二、這是電源開關目前接法
[已解決]插座、開關接線

------------------------------------------------------------------
圖2紅線是趴電所以插右下孔
圖2白線插在圖1左下形成迴路

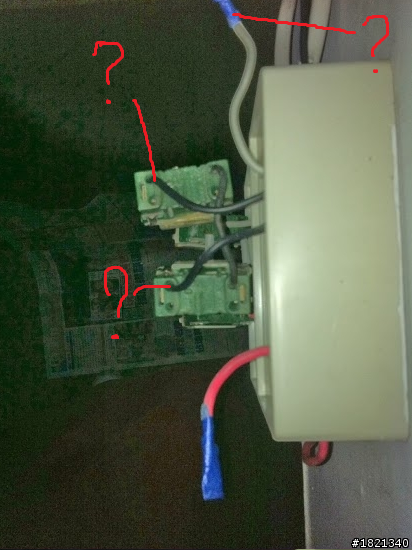

從網路找圖案教學已自行解決，如圖3(省略掉一個插座圖)

[已解決]插座、開關接線

2014-01-04 19:26 #1

文章關鍵字

插座開關接線

warppage

320分

2樓

warppage

個人積分：320分

文章編號：48064363

b2021583 wrote:
我自已接結果電燈開關...(恕刪)

你提供的資料嚴重不足（照片沒拍到重點，孔位上標號完全看不見，是單一開關控制還是多處控制1電燈?），看來是完全沒人很敢負責任的回答你的問題.
你自己有三用電錶或驗電筆嗎? 若什麼都沒有，那還是去找水電幫你搞定。

b2021583

1分

樓主

b2021583

個人積分：1分

文章編號：48065882

warppage wrote:
位上標號完全看不見，是單一開關控制還是多處控制1電燈?），看來是完全沒人很敢負責任的回答你的問題.

抱歉，因為之前的電源開關壞掉，自已拆換之後忘了如何插回去..
第一次發問不太清楚要提供什麼資料

圖一、黑線為火線，紅線是趴電給電源開關

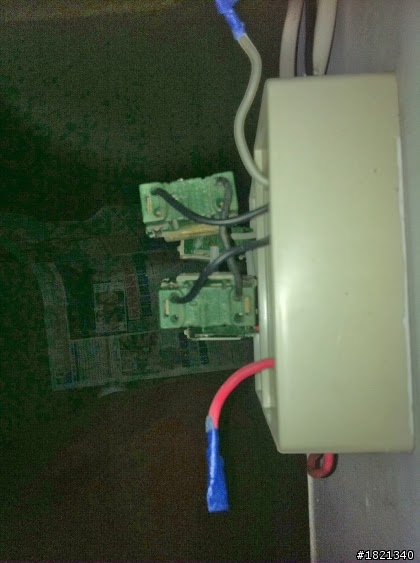

圖二、為2個單切開關控制不同燈源，紅線為圖一趴電用

請問還有什麼需要補充的?

請大大幫忙 thanks!

warppage

320分

4樓

warppage

個人積分：320分

文章編號：48068459

b2021583 wrote:
抱歉，因為之前的電源...(恕刪)

「照片沒拍到重點，孔位上標號完全看不見」 >>>>若你買的是3路或4路開關，那開關就會有接線安裝方向的問題，所以我才會說你提的第二張照片不具完整資料，網友貿然告訴你插照片中特定孔位就會害死你。
3路開關接線孔有 0 0 1 3 共4個洞，切換會分別使 0-1 或 0-3 導通，0 是接火線及跳接線，1 及 3 是接通往電燈控制線。（0-0 是固定導通的）
孔上字比較小，看不見就拿放大鏡看。
