hinac wrote:
請問這台的 driver可以裝雙螢幕然後一台轉直嘛？
小弟想放在研究室然後掛雙螢幕一台轉直看PDF
應該是使用 NVIDIA控制面板 旋轉顯示畫面 的功能即可

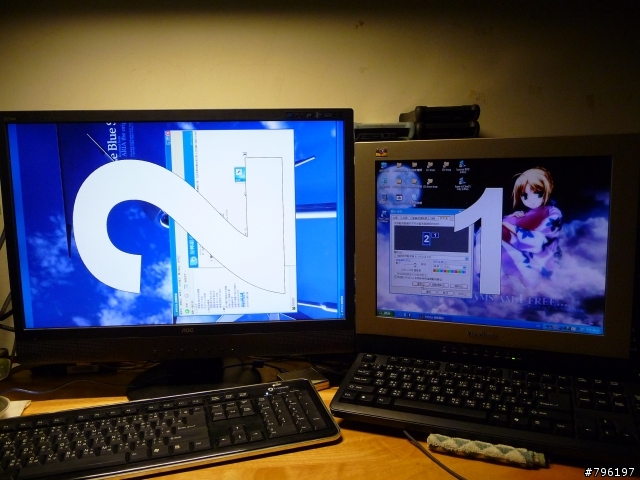

此圖右方為 Revo D-sub 接 15" 1024x768 D-sub 設為主要桌面，
左方為 Revo HDMI 經 HDMI-DVI轉接線 接 22" 1050x1680(假設螢幕順時鐘旋轉90度) DVI 設為延伸桌面

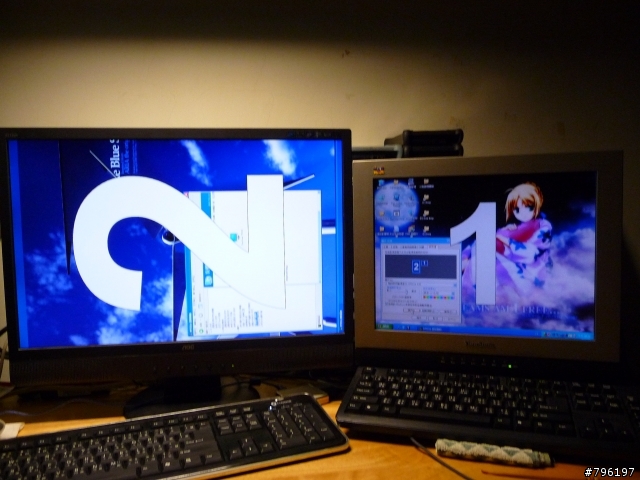

此圖右方為 Revo HDMI 經 HDMI-DVI轉接線 接 15" 1024x768 DVI 設為主要桌面，
左方為 Revo D-sub 接 22" 1050x1680(假設螢幕順時鐘旋轉90度) D-sub 設為延伸桌面
驅動程式版本：186.18
視訊BIOS版本：62.79.63.00.01
NVIDIA控制面板版本：2.5.383.06
--
為了回這篇試這個功能又體會到這台 AOC 2212ph 真是相容性不太夠，
Revo HDMI 接 2212ph 不論 HDMI DVI 都無法設為 識別1主要監視器 (欲同時延伸桌面時)
個人積分：0分
文章編號：13042060
個人積分：4分
文章編號：13042866
首先是拆機的部份(不怕死的我還沒開過機就先拆機
)：antacids2007 wrote:

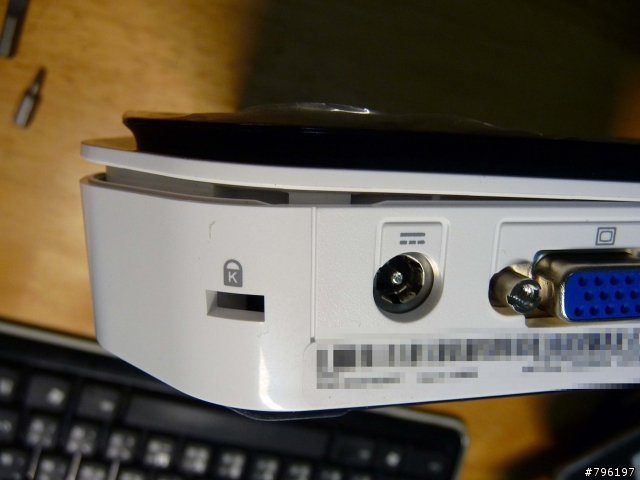

可以看見蓋子細縫
但這卡榫似乎不是用點力就能拔開
是否需要用工具
很怕施力不當,造成卡榫斷裂

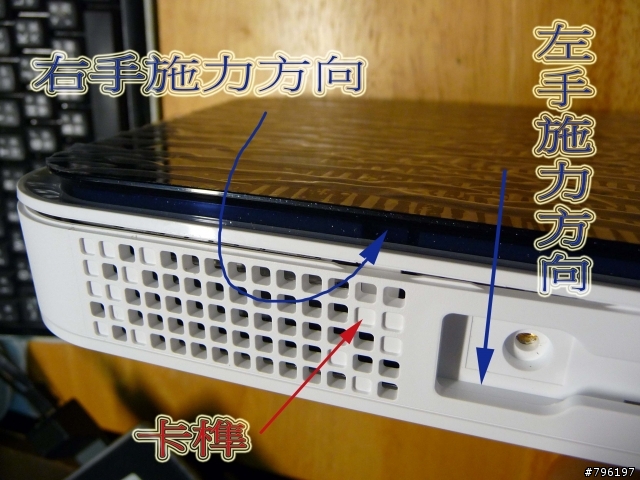

我自己也花了不少時間才研究出如何把上蓋打開，借一下 perfecblue 網友的說明圖：
紅線是上下蓋的分界點
上下蓋分隔如紅線所示，個人認為是需要靠上蓋藍色凹槽處來施力
圖示右手施力方向之所以畫為圓弧形，是因為卡榫是從上蓋向外勾住下蓋
要想像這個施力方向會使得上蓋稍微往外膨脹，如此卡榫才會向內縮回，才能打開

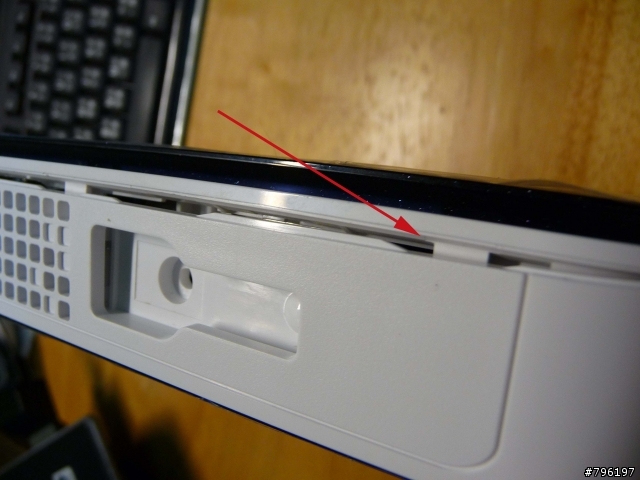

7/6 補充：開這第一個卡榫的時候可以拿東西從透氣窗格把卡榫戳向裡側，會比較好開
昨天為了加裝記憶體第二次開蓋時遲遲打不開第二個卡榫，
用力一扳結果啪一聲上蓋一次整個被打開，嚇我一跳，還好似乎沒卡榫損傷 XD
第二個解放的卡榫
第三個解放的卡榫，依此類推

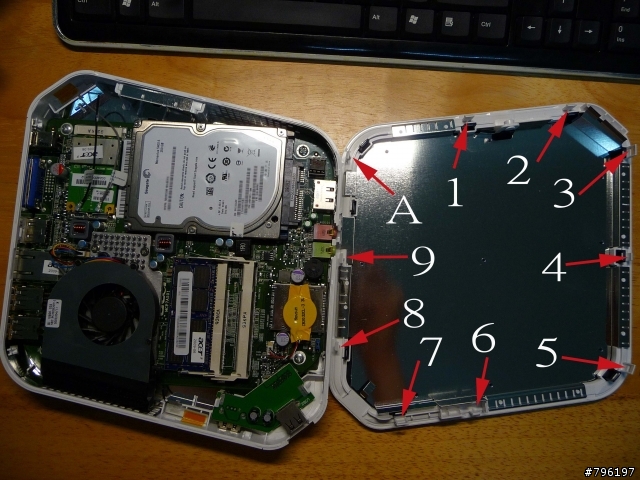

箭頭所示即為各卡榫所在處，數字是我第一次解開時用的順序，
大概解到7，之後的 8 9 A 就可以一次全開了

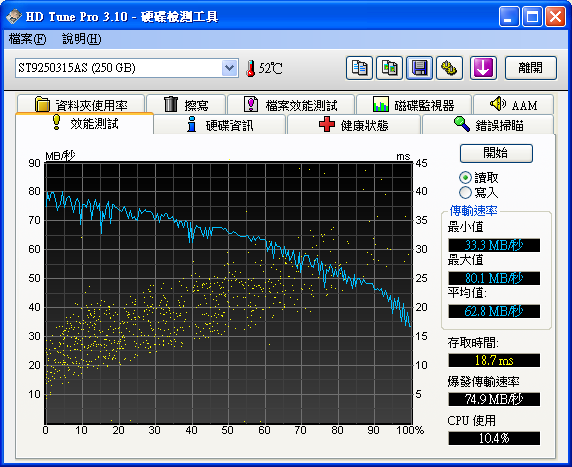

我買的這台Linux版，硬碟為 ST9250315AS
RAM 則為貼著 Acer 貼紙的 Nanya 顆粒模組，單條 2GB
自行加裝記憶體的話打開上蓋就可以安裝了，
如果要自行更換硬碟，由於硬碟是從主機板背面螺絲固定的，所以還要繼續以下步驟
卸下2port USB子卡 & 散熱風扇

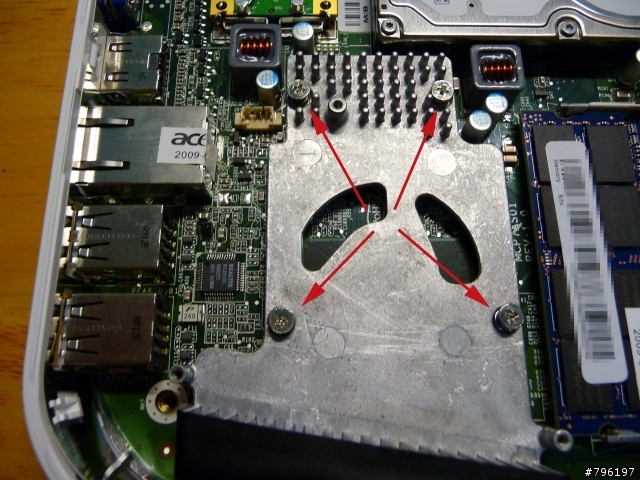

卸下散熱片
再卸下位於主機板四個角落處固定主機板的四顆螺絲，
如此才能把主機板翻過來，圖示為固定硬碟的四顆螺絲

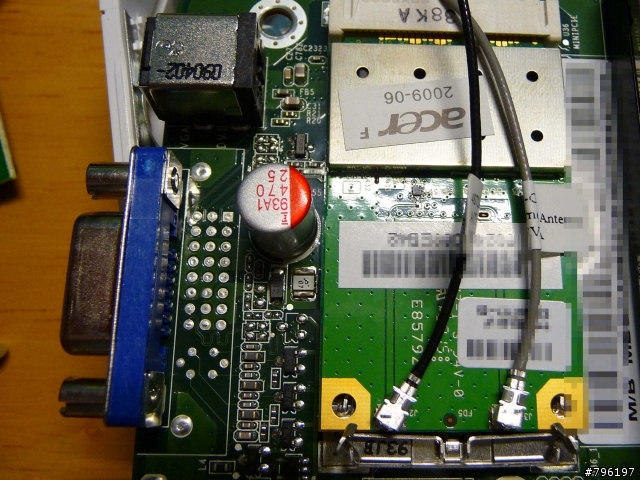

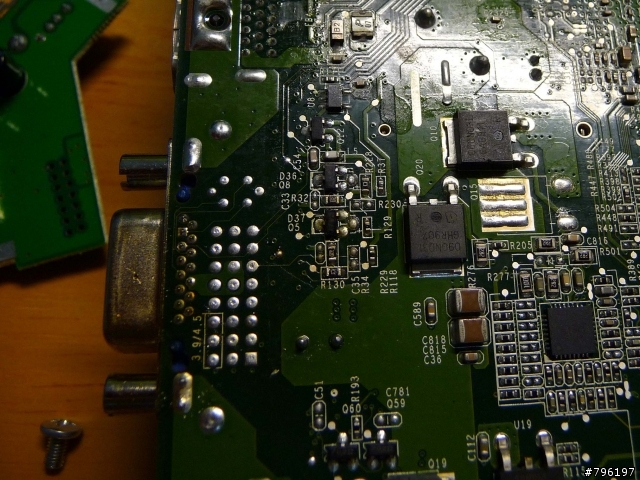

另外一點個人想問的是，這張主機板看來是規劃了 DVI 接口位置，
且 D-sub 接頭似乎也只是從 DVI 接了類比那幾支針腳，
雖然仔細看，DVI 部分的線路在主機板上似乎是有省略元件，
但這是否表示未來 Revo 有可能會出 DVI-I + HDMI 且可以同時雙數位輸出的機種呢？ (發夢
改安裝XP的部份：各裝置的驅動由眾先進提供的訊息及 bj520 網友歸納的結果
http://www.mobile01.com/topicdetail.php?f=174&t=1093803&r=2&p=2 #19
使用 nLite 將 WinXP 安裝光碟與驅動整合 (整合後9xxMB..燒在DVD+RW)，
於BIOS保留原來的 AHCI enable 設定，未改為 Native IDE，以外接USB光碟機進行安裝，
整個步驟可說是一次到位沒出任何問題，XP安裝完所有裝置也都一併搞定了，真順利
關於耗電量的測試，使用變電家 SPG-26MS：
WinXP 開機至桌面閒置狀態 (CPU <1%)：
111.0~111.2V 0.32~0.35A 19W 36VA 59.9Hz 0.53PF
執行 Everest System Stability Test (CPU 100%)：
112.3~112.7V 0.36~0.38A 24W 42VA 60.0Hz 0.56~0.57PF
(兩次測試有段時距所以電壓不太一樣)
大致上來說閒置狀態約為19~21W，高負載狀態應該是25W左右，未達30W

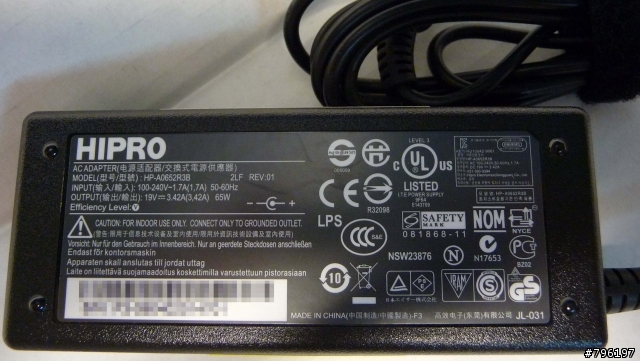

有點小抱怨的是這顆 HIPRO HP-A0652R3B 65W交換式電源供應器，測得的PF只有 0.53~0.57 ..
關於 eSATA port 的測試：

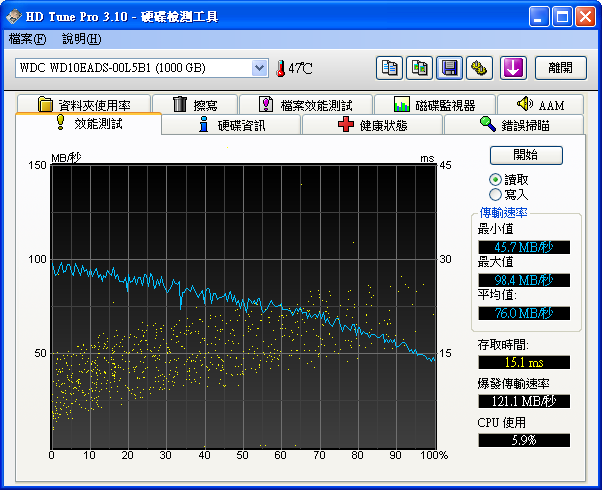

受測碟一號：WD 1TB WD10EADS-00L5B1
WD10EADS 於 Revo eSATA：
對照組：WD10EADS 於 Asus V2S + Apiotek eSATA II 300 Express Card Adapter

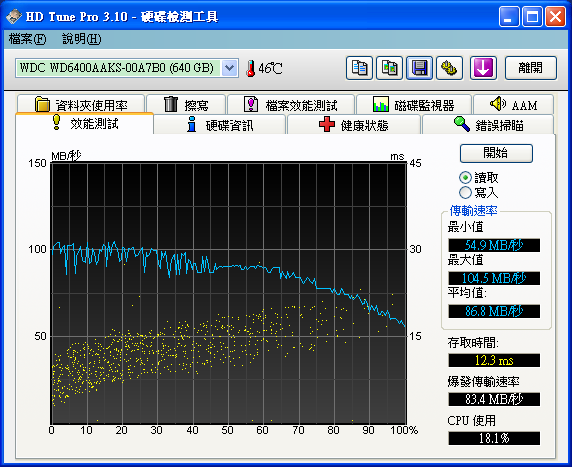

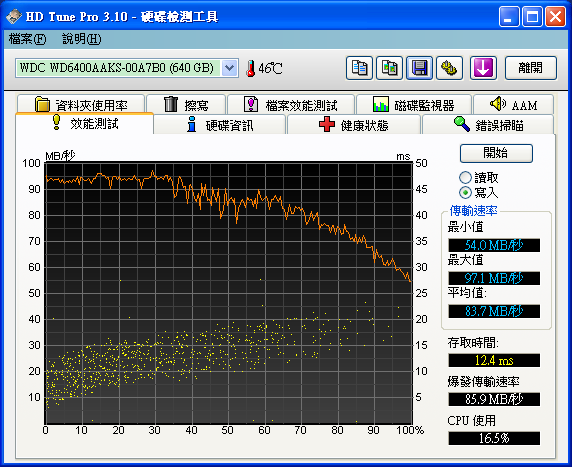

受測碟二號：WD 640GB WD6400AAKS-00A7B0
WD6400AAKS 於 Revo eSATA：
對照組：WD6400AAKS 於 Asus V2S + Apiotek eSATA II 300 Express Card Adapter
果然是有 eSATA 的水準
(不過我沒有 port multiplier 設備可以測…
有空再看看有沒有 MCP7A-ION-B2 的 datasheet 可以查好了

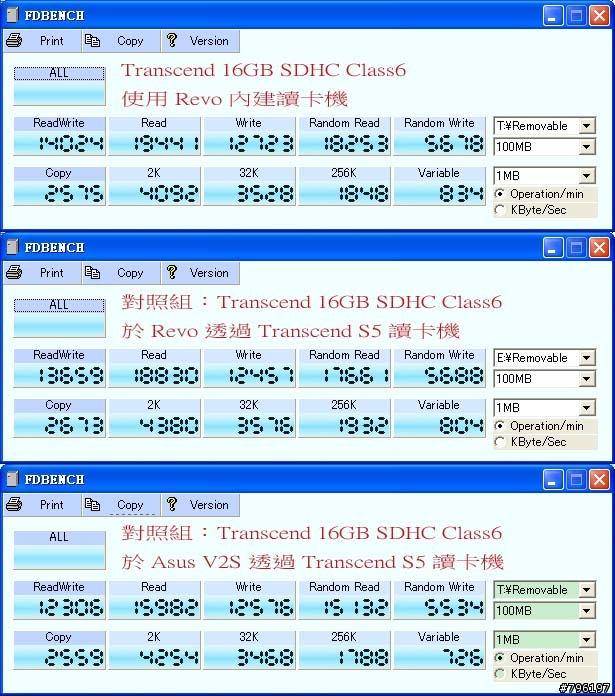

)關於內建讀卡機的測試：
看起來似乎還不錯
關於硬解1080P影片的部份，使用完美解碼 PureCodec 20090513版，KMP：
當代表做測試用的幾部片源：
MPEG2：Memento BD Remux (SiLU 19.4GB)
H264：Pirates of the Caribbean 2 BD Remux (SiLU 30.1GB)
VC-1：The Dark Knight BD Remux (CHD 32.4GB)
皆有找到可以流暢播放的設定，較低流量的 x264 BDrip 也是流暢播放
重點都是在設定..有正確開啟硬解播放時CPU大概都在30%~50%之間
80Mbps 阿里山預告片也順便試了，播得動、但無法"非常流暢"播放 (預料中的事
)目前 Revo 不夠完美處就是少了 SPDIF，這點應該可以用外接音效卡的方式解決… (可是多此一舉啊 XD)
(我有一台這個 http://www.comx-computers.co.za/computer-store-specifications.php?products=5720
特價399買的，有一個光纖輸出可以用，感覺蠻超值的，可惜想再買第二個時店家早已出清完了
)
