[開箱] 老電腦的飛翔升級~~Uptech UT230 & SC310 擴充卡開箱 (U3S6)

在這一個電腦3年一小換，5年一大換的時代，電腦的主機板上有usb3.0跟sata 6Gb/s已經是必備，usb更是即將步入更快的3.1時代(10Gbps)，但是仍有許多人使用著老電腦， Intel在6系列主機板中已經有廠商將控制晶片做在主機板上，使主機能有usb3.0，7系列者主機板更是原生，但畢竟不是每個人都有錢去進行核心組件大升級的，於是就有擴充卡廠商推出了高速的擴充卡，雖然速度沒有原生那麼快，但是對舊介面使用者來說也是一大福音，那今天我要來開箱的就是 Uptech的 ut230 & sc310的擴充卡~~

(小介紹： ut230是 pci介面的 usb3.0的擴充卡；sc310是pci-e介面的2port sata3擴充卡)

這個ut230對現在來說算是一個有點神奇的東西，雖然在現今PCI介面已經基本上沒落的情況下，竟然還有這種東西，廢話先不多說，我們先來開箱吧~~~
註：以下照片拍攝器材為 Samsung Galaxy Note 10.1 2014 Edition(Wifi)，隨手拍拍，如果傷眼請見諒喔~~

這是外觀~~

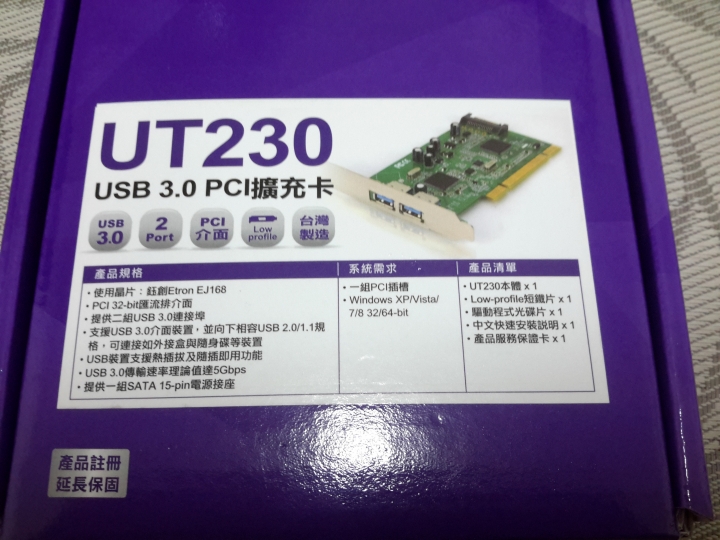

將介紹放大~~


這是背面


左邊有條碼跟S/N，以及製造年份，我這一張是2014年第22周製造 (大約一年了0.0)，看來，不多人買...


請認明原廠封條~~


終於我要拆開啦~~

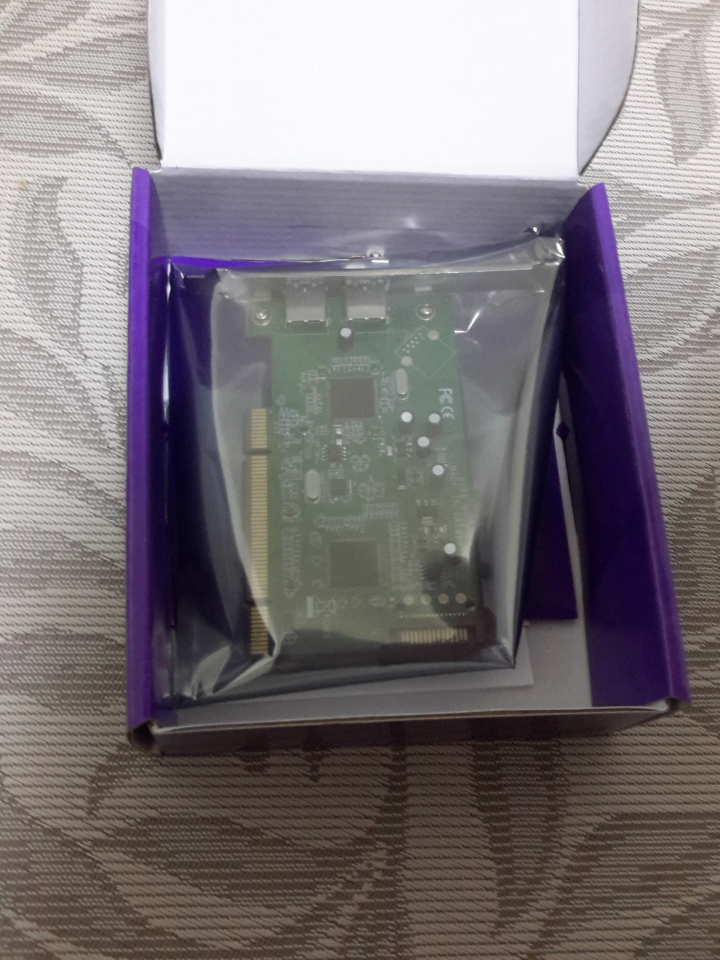

打開看見UT230靜靜地躺在靜電袋裡面一年了~~

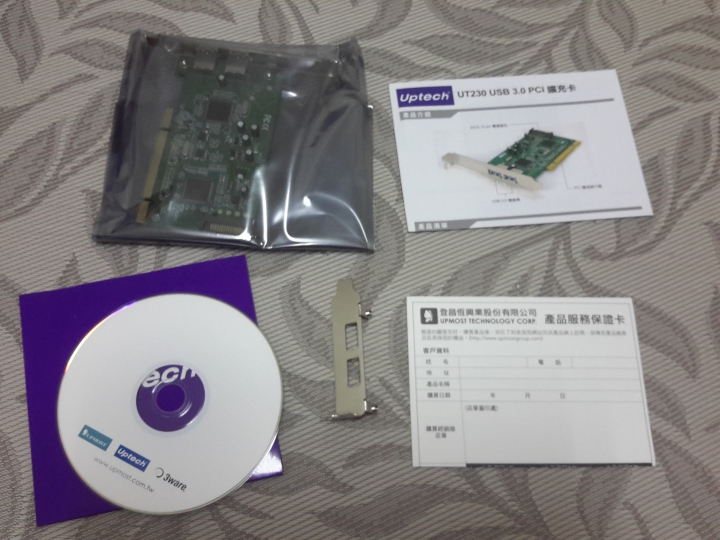

這是所有配件，有 1.本體 2.短檔板 3.驅動光碟 4.說明書 5.一年保固卡

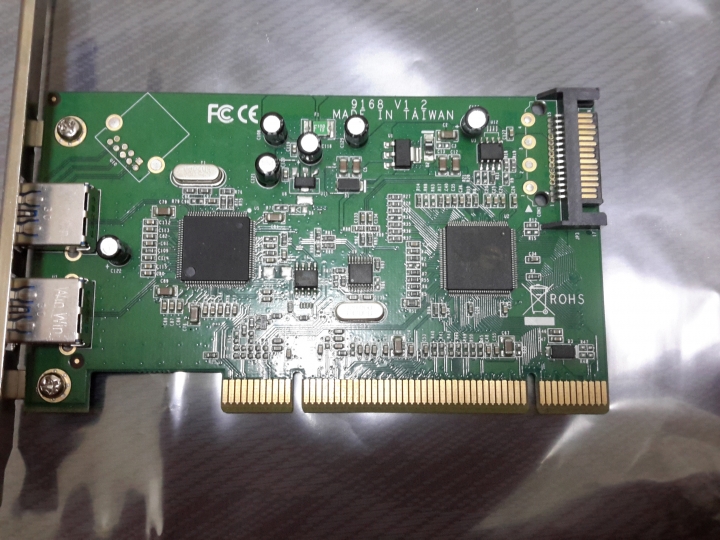

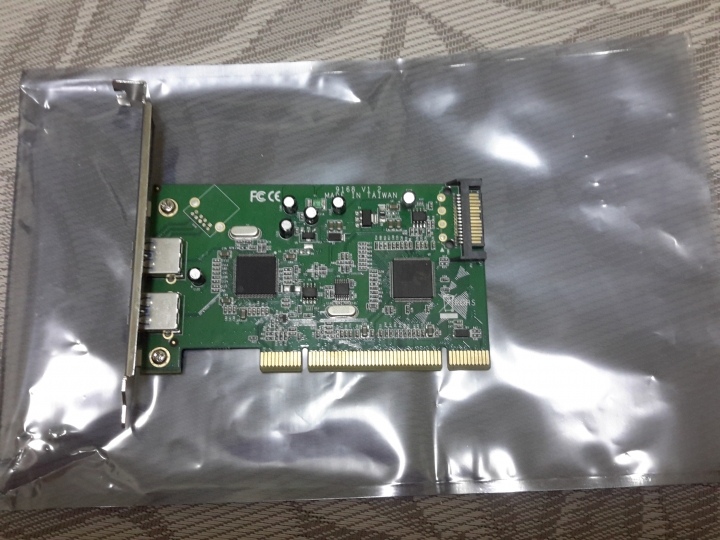

拆開來~~~看見我的升級之路~~(看到MIT的字了喔~~)

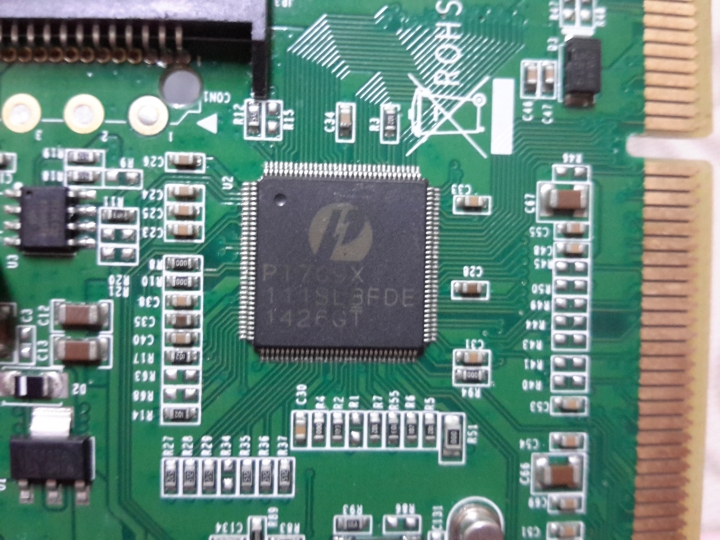

這是橋接晶片，Pericom P17C9X，好像是用來橋接pci/pci-e的橋接

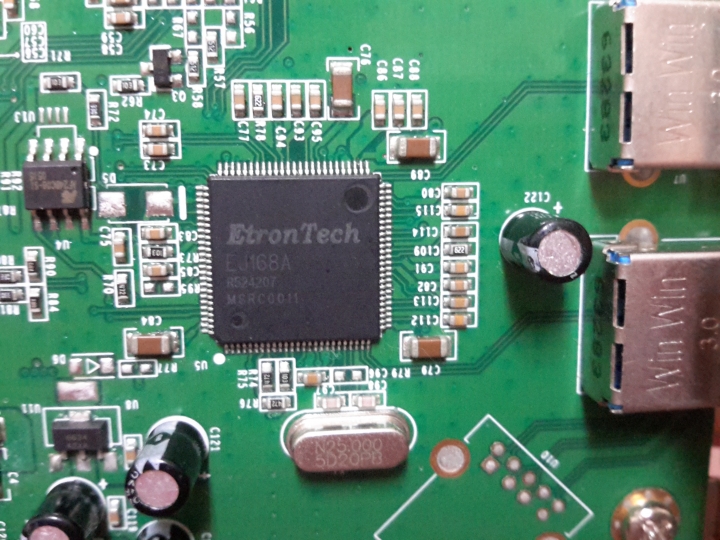

驗明正身，USB3.0控制器 ，台灣鈺創Etron EJ168A

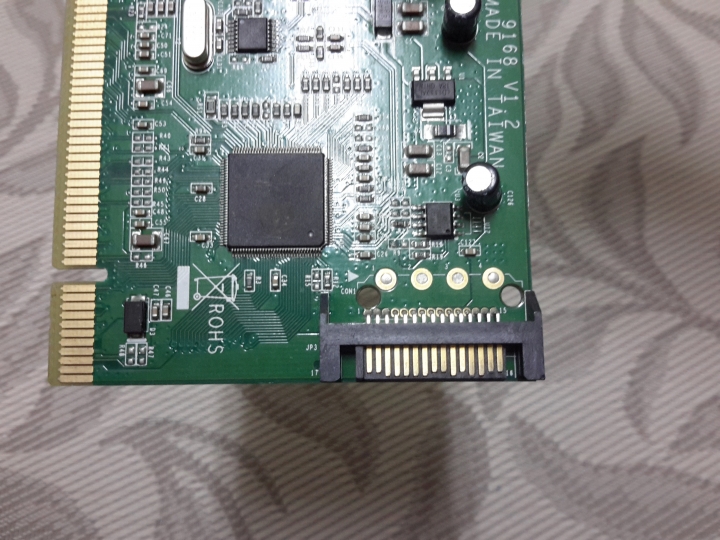

因為usb3.0的供電量較大，因此須外加sata 15pin電源

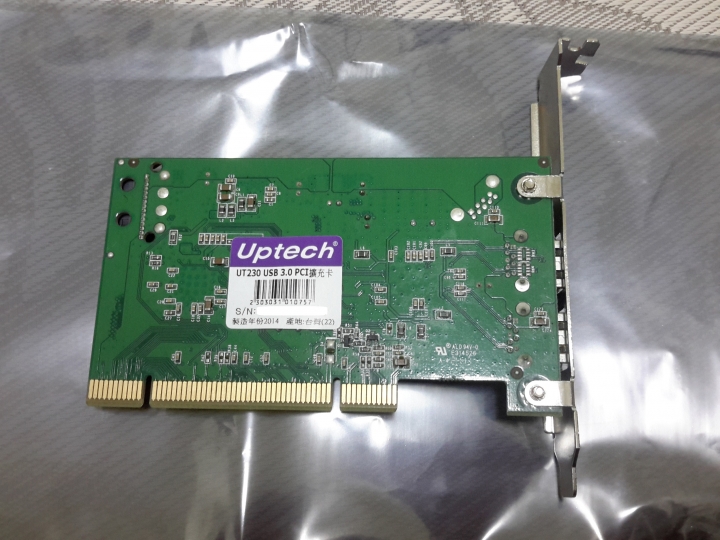

背面，有著貼紙，2014第22周出廠，恩，跟外包裝符合

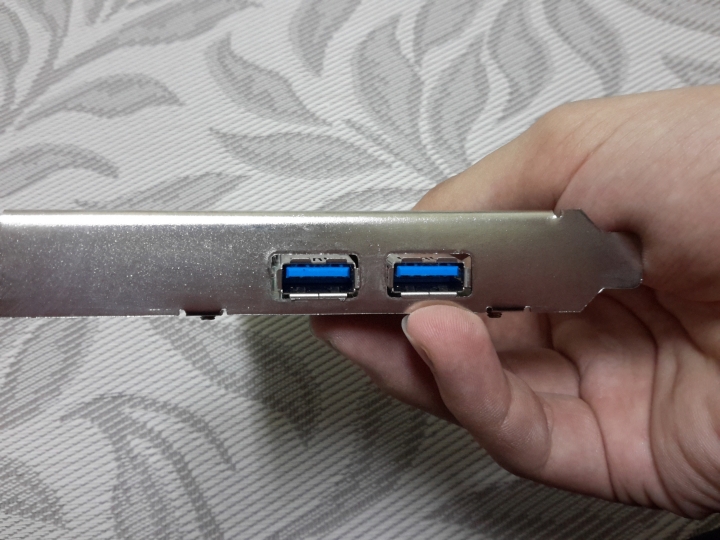

發現usb3.0的藍色接頭


驗明PCI的金手指




由於我已經上機並且裝好驅動程式了，所以我就直接放置速度圖給大家~~

CPU: Intel Core 2 Quad Q6600
MB:Asrock G41c-vs (這是我要升級的主因，因為只有USB2.0+SATA2 3Gbps)
Ram 創見 DDR3 4G-1333Mhz
GPU:G41內顯
PSU: 曜越 TR2-500W (舊款)
硬碟:WD 藍標 sata2 320GB (3200AAKS)
光碟機：ASUS DRW-24D3ST 24XSATA燒錄器
此次測試的隨身碟是 Sony USM16GQ (原廠連結)，原廠號稱讀取可以達到120MB/s

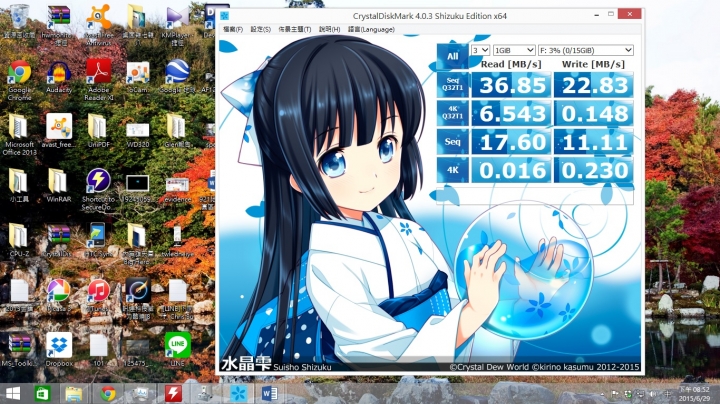

這是使用主機板上面的原生2.0的數據

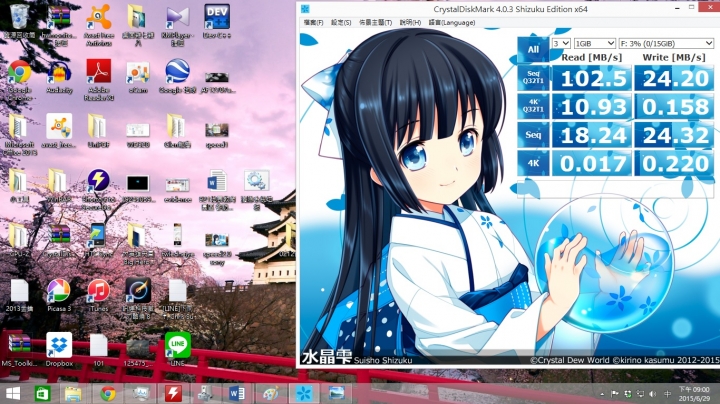

這是使用UT230的數據



大家可以看到說讀取直接從36mb/s暴漲到102mb/s，算是很大的進步，至於說寫入部分呢，這我就不懂為什麼了，等我有空再發現問題吧~~



未完待續之 SC310開箱.......
TO BE CONTINUED...


----------------------------------------------------------------------------------------------------------

好啦~~繼續開箱SC310啦

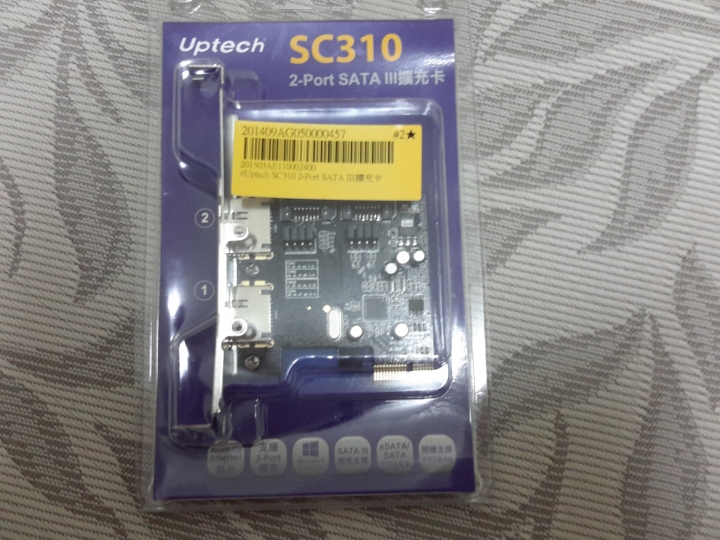

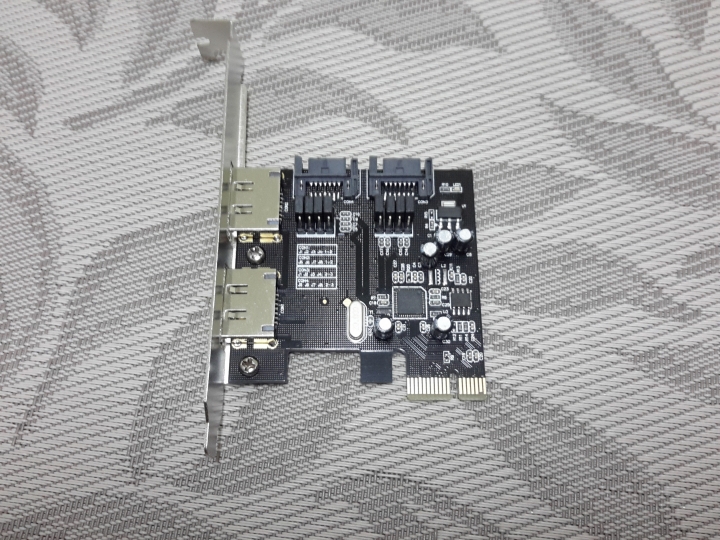

這是正面 (沒有用盒裝感覺少了一點開箱的味道...)

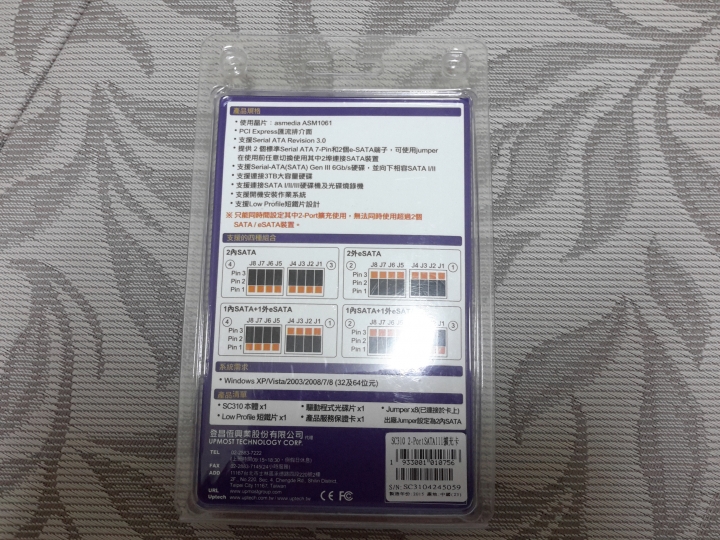

以及這是背面~~

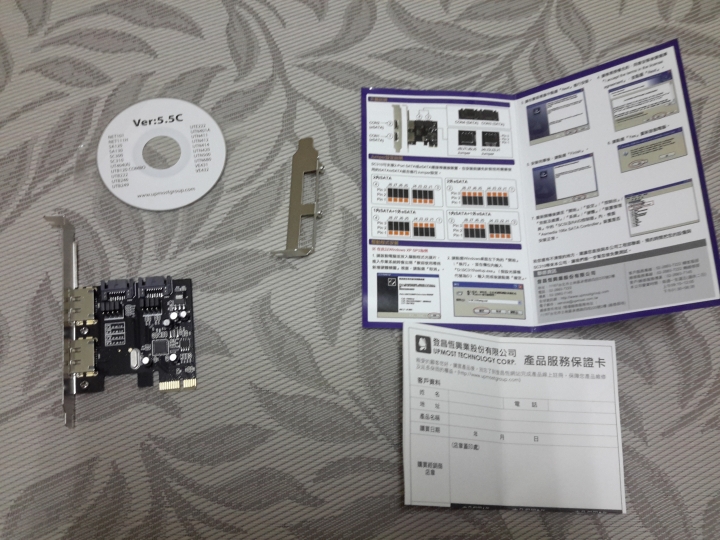

一樣，全部配件丟出來拍照 1.本體 2.短檔板 3.驅動光碟 4.說明書 5.一年保固卡


恩，黑色電路板很有FU~~

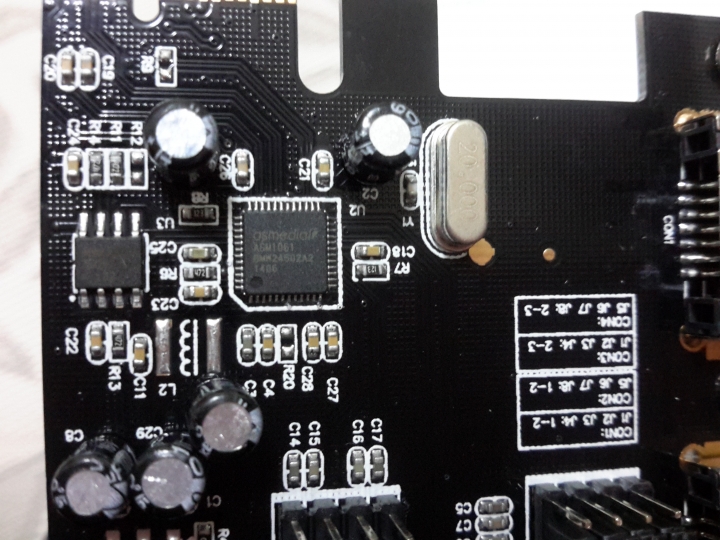

使用asmidia 的 ASM1061控制晶片，大多數的sata3擴充都是使用這一個晶片，支援開機 & 熱拔差

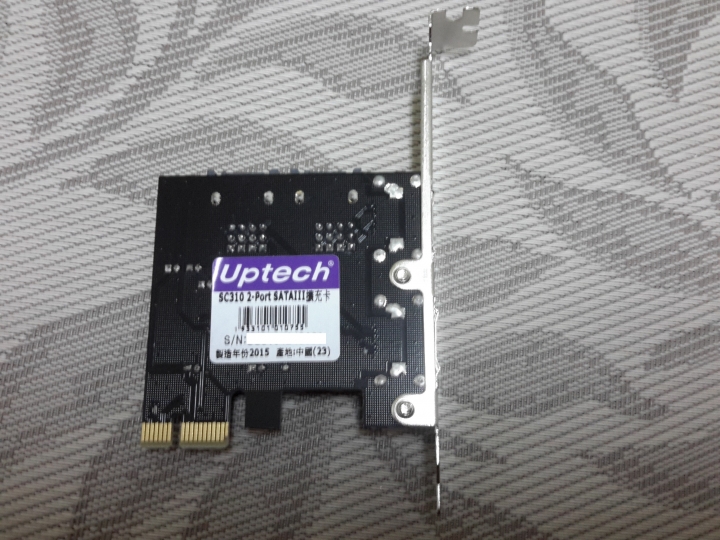

本體背面之2015第23周製造 (就是今年6月阿~~YA，拿到1個月內新品)

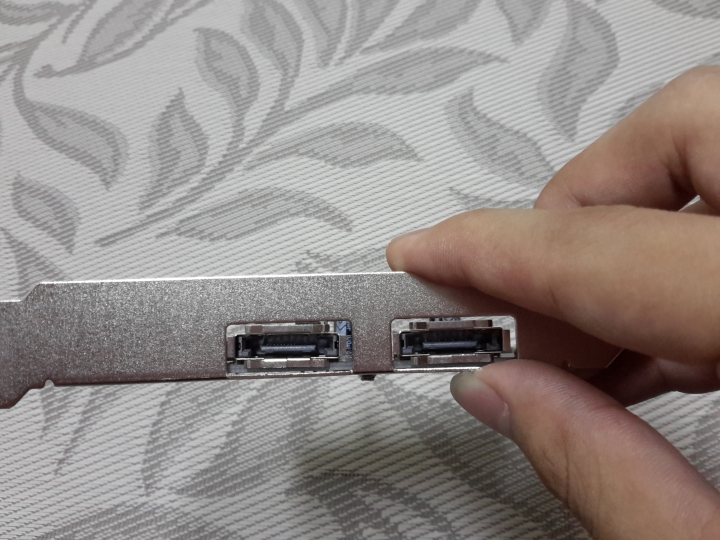

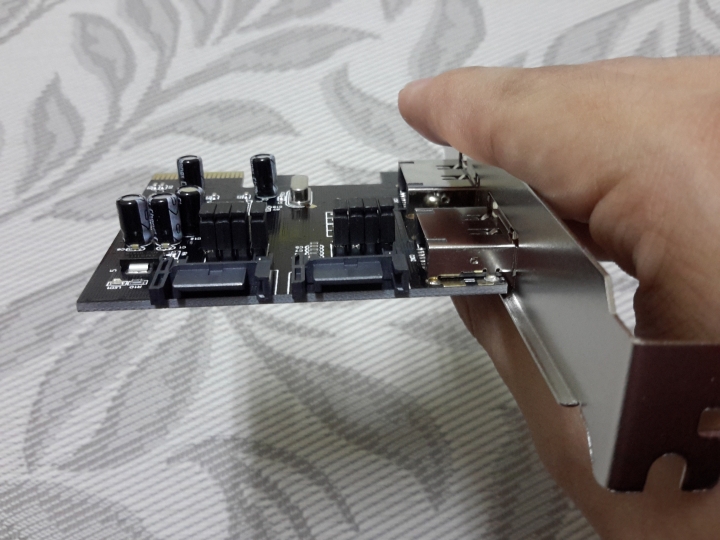

驗明ESATA 跟SATA3的插槽

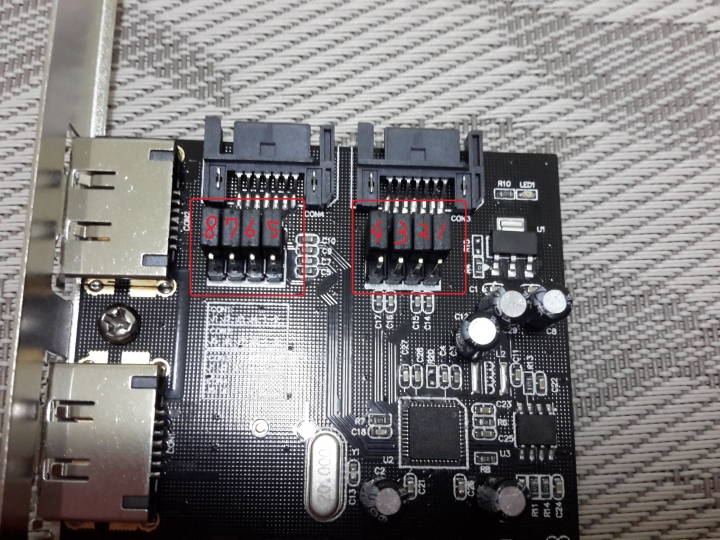

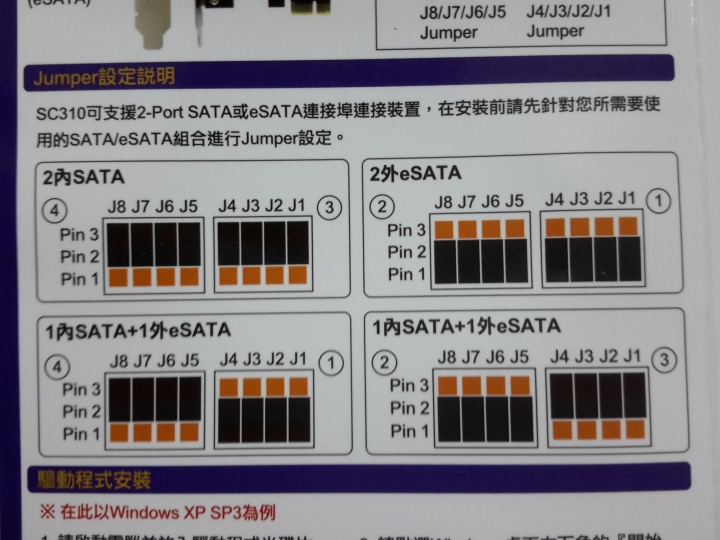

然後這是控制sata跟esata的jumper，雖然有4個插槽，但是只能同時運作2個，於是需要jumper控制(出場預設2內sata)

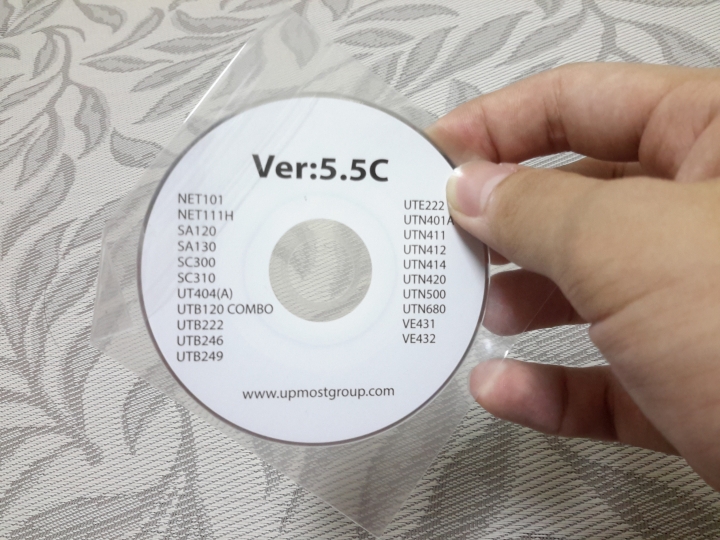

再來就是多合一的驅動光碟，但是我只要用sc310的就好


裝完驅動後，就可以在裝置管理員中看到擴充設備的名子啦~~




至於測速呢....等我明天去買我的新硬碟後再測試啦~~~
(沒意外應該是敗Toshiba 2TB (DT01ACA200)/64M/7200轉 啦...)
好啦~~今天的開箱先告一段落啦~~(收工)
