[雙開箱] maxell Qｉ規格ワイヤレス充電器 iPhone 4対応 & ti德州儀器 bqTESLA150LP 無線充電開發套件

今天終於收到透過代購於日本購買iPhone4專用無線充電器與Qi規格的充電底座.
關於這個產品的原廠網站為 iPhone 4 対応ワイヤレス充電器「エアボルテージ」 有興趣的話可以連上去看看.

充電底座的型號是WP-PD10.BK,接收外套的型號是WP-SL10A.BK .這個產品售價並不便宜,加上代購的運費到手時差不多花了五張. 這個產品的製造商是 ConvenientPower 與另外一款 Energizer Inductive Charging Pad (站內開箱文)是相同的產品,只是Energizer是美國銷售的版本,而 Maxell是日本銷售的版本. 差別只有在包裝外殼與變壓器的認證不同.


日本設計包裝比美國版本的更有質感.


包裝上可以看到qi的logo與製造商Convenientpower的資訊.


內盒與Energizer是完全相同的.


內容的部份就一個充電盤、變壓器、保固說明書.


充電盤的背面與Energizer是完全相同的.

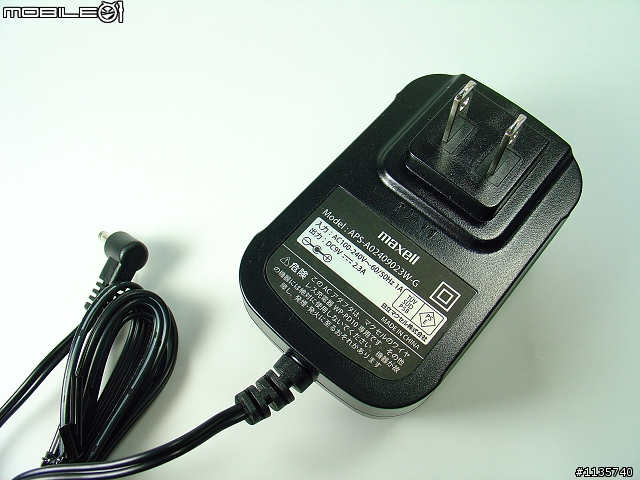

由於是要在日本銷售的產品,所以變壓器需要有PSE認證.

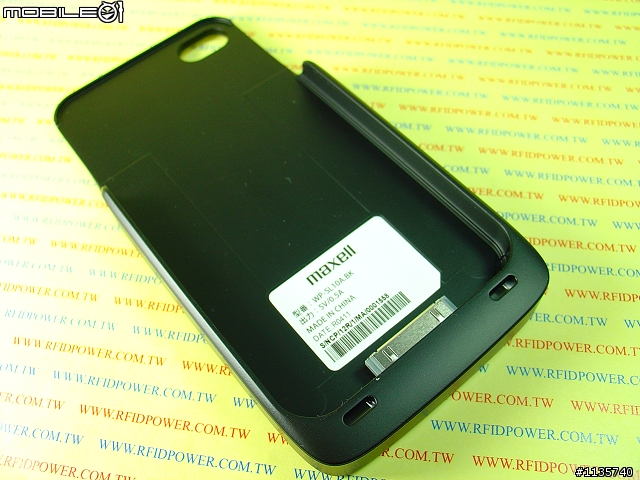

在來看接收外套的包裝,上面一樣有qi的logo與製造商Convenientpower的資訊.


內盒與Energizer是完全相同的.


充電外套的正面有喇叭聲音導孔的設計.


外套的材質是霧面黑,目前也只有個個顏色可以選.


組合完成的正面.


組合完成的反面.


外套後面一樣有個qi的logo.


使用方式很簡單,底座插電後.放上預安裝好充電外套的手機就可以充電了.


兩個qi圓圈上都可以充電.


號稱是隨意擺放,但是要放的偏離中間有時就會出現充電錯誤的狀況.


另外開箱ti德州儀器 bqTESLA150LP 無線充電開發套件,這就是qi系列充電器的核心ic.
這個套件主要是賣給工程師進行產品研發所使用,有興趣的話可以到 TI 無線電力原廠網站 看一下內容,由於是開發用套件,一組的價格要USD$299


包裝盒內又發射電路板HPA688與接收電路板HPA725,詳細的說明書要到TI網站下載.


電路板上有很多測試點可以進行訊號分析.


由於是qi相容,所以將ti的接收模組放在發射盤上一樣可以使用.


同時供電給兩個裝置所使用.


HPA688 的輸入電源是19V,通常電子實驗室都會有設備提供電源,所以原廠套件沒有附變壓器.


將iPhone4充電外套放在ti的開發套件上是可以充電的.


由於qi號稱有70%以上的電力轉換效率,我們來測試一下效率.

輸入電源= 19V*0.38A=7.22W
接收儀器量測得到4.96W,設定為5W CP模式.
效率=(輸出/輸入)%=68.7% , 經實驗證實達不到號稱的70%轉換效率.




謝謝觀看
