準備動作：
你必須先準備好解剖下來的晶片，第一次做，我建議你拆單程票。
用美工刀剖的時後，耐心地見縫插刀，只要切入一點，就滾著切過去，一圈又一圈，越切越深，小伙子可千萬別硬擠硬扒，會痛的。
切開後，反其道而行，取晶片，棄線圈(捨不得就上Y拍賣)。
取晶片時，線頭至少留1cm長(線圈還是丟了吧!)，不幸剖到線路板型時，線頭只好自己焊。
之後，你得想好晶片與繞好的線圈間，不用錫焊就可插拔的方法。在圖上，你應該可以發現我用什麼方法。
準備好了，可以開始繞線。
初次嘗試或沒用過漆包線的人，我建議你用鐵弗龍鍍銀線，取其剝皮乾脆。
線徑粗細無妨，因為總線長太短，電流又太小，直流(電阻)損失可以不計。細了省空間，但易眼花手抖，括皮扯斷(鐵弗龍線最細只有#30號)。
在任何線軸上，第一次繞線至少繞18圈(4mm工字要20圈)，二頭去皮，然後用你的方法接上準備好的晶片。
接著，你要到捷運站去偷雞摸狗了，工具得帶齊，主要是剝或刮皮的工具(線皮，不是雞皮)，忘了，可試用你的伶牙利齒。
單次票不能加值，但在服務窗口邊的讀卡機卻可以讀取，就去讀吧！
不靈，當場拆一圈。拆一圈，只要將線撐開不必剪線頭。
還不靈，再拆一圈，
再不靈，你可能要在當場切或咬斷多餘的線，重新剝皮及連接…如此重複，直至Bingo!！
重新整一下線，重新再試，然後唱著歌回家，給老婆孩子一個神密的笑臉。
好了，就說到這裡。
哦！忘了還有一點：
話說那隻老虎，我本來試得好好的，回家(沒有唱歌)，焊妥、上膠、黏合…
再去試，不靈了，只好哭著回家。
將老虎開腸剖肚，重新再作，也重試了好多次，包括大聲唱歌回家…
最後終於找到元兇了。
你絕對想不到元兇竟然是，我多此一舉用來固定線圈的三秒膠，
而且原來我以為三秒膠的溶劑會溶掉漆包線的漆，因而造成線圈短路，
後來再三實驗證實，三秒膠會改變線與線間的電容介質特性，原本繞14圈可以Bingo的，點了三秒膠後，要強拆下一圈才可以。
這至少證實：它與車站回來唱不唱歌全然無關！！
同志們！會搞了嗎？搞好貼來看看吧！！
(還要我再貼圖嗎?)
個人積分：0分
文章編號：15438026
個人積分：1668分
文章編號：15444269
個人積分：0分
文章編號：15453266
liang909 wrote:
二個大頭很重要哦...(恕刪)
因為當我在繞電感時不小心把它給弄斷了，想說如果沒差別，就能把它縮成一個超小的東西，看來是沒辦法了...
不過我已經照著L大的詳解做了一個成品，但第一次因為數錯圈數，看到儲值機沒反應，馬上就體會到前所未見
的透心涼...
後來就照L大做一個插座當場替換，利用之前剩下的IC的腳座，把它做成一個插座，發揮實驗的精神，當場在捷運站偷偷的試一下，5.5mm電感繞了16.17圈開始測試，測試時儲值機當場跟我翻臉，趕快跑到旁邊拿出剪刀和挫刀，把圈數改少，大概14.15左右是最好圈數，就跟L大說得一樣
這些大概花我一個下午就完成了，如果硬要說最難的部分大概就是拆悠遊卡了吧
因為已經很詳細的講解做法了，加上自己又是"窮"學生，捨不得再花錢買現成的，所以就把悠遊卡當作是刮刮卡來猛刮，只是刮到最後不只悠遊卡著火連我頭上都三把火了...

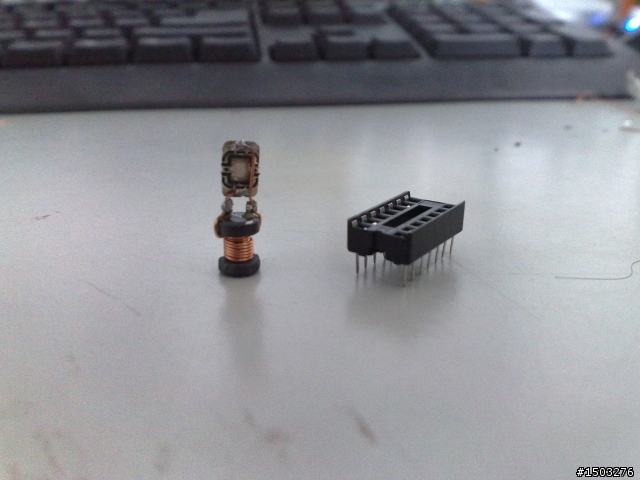

下面是做好了成品 右邊是充當插座的IC腳座...雖然腳座有點大...
個人積分：1668分
文章編號：15454715
----------------------------------------------
1.IC座一個沒幾元錢, 可剪下幾pin來用
2.工字形鐵心可用膠帶切細條先在軸上繞幾層墊粗再繞線圈,使線圈繞完正好與邊輻平,如此效果會更好
3.解剖晶片其實不難,先辨識位置並畫出安全範圍後,用剪刀將小塊剪出來,然後夾著泡熱水,一手筷子一手美工刀,輕輕折灣, 使夾層有些分離,再取出設法以美工刀剖開
註1:若整張泡熱水時,千萬注意卡片變形彎曲時,一離開熱水卡片就硬化成彎曲狀,可能會造成晶片斷列,剪成小塊再煮可保證安全.
註2:如果整張由正面慢慢刮, 由於線圈是走下一層,當晶片現形時,若急著想將它撬出來,也容易撬斷.
個人積分：0分
文章編號：15458380
個人積分：1668分
文章編號：15464360
烙鐵選擇：瓦數愈小愈好，且要用前幾分鐘再插上，不用時記得拔掉，以保護烙鐵頭。
USB烙鐵：最近市上出現一種USB烙鐵，以USB為電源，不錯用，可以帶到捷運站，以9V電池”現場作業”。
http://www.youtube.com/watch?v=Gmy_SNjo4pE
錫絲：越細越好，用量極少，可買0.8mm 含2%銀之特級品(70元)
絕大操作錯誤：將錫當成膠，用烙鐵頭熔(沾)了錫去塗焊點，塗成一沱。
正確操作A法：二焊端事先無法固定時
1.焊端個別先吃錫，吃錫法為烙鐵、錫絲同時抵達焊端，瞬間錫熔於焊端。
2.將二焊端碰觸一起，以”乾淨”烙鐵頭輕觸焊端，見錫熔即離，只一、二秒間即已焊妥。
正確操作B法：二焊端事先可以固定時
1.將二個以上焊端事先固定(勾、纏或壓住)
2.烙鐵、錫絲同時抵達焊端，亦見錫熔即離，已焊妥。
重要關鍵：
焊端一定要乾淨，非新剝線頭又未吃過錫，一定要先刮乾淨。漆包線之包漆雖遇熱會脫落，但為免冷焊、假焊，還是先行刮漆再焊為妥。
烙鐵頭隨時保持一層新鮮薄錫，用前在濕海棉上清一下，立刻吃點薄錫，隨即作業。
個人積分：1668分
文章編號：15526159
記得老朽第一次改造悠遊卡時，不敢自己拆晶片而去買套件。
之後，第一次拆，照網大說明用水煮，結果拆壞了，
會拆壞的原因是：悠遊卡一泡熱水就軟趴趴的，於是在水裡用筷子加美工刀，扭阿扭的，希望將晶片”擠”出來，在擠出大半邊眼看就要出來了，於是將卡夾出水面。
沒想到卡一離開熱水，很快就硬化了，而半卡住的晶片，被我輕輕一扳，居然就這樣斷了。Qrz
不死心，再立刻去買張新卡，並開始思索安全的解剖法。
結果當然是成功了，不只成功，還一次比一次快。
到底怎麼做？請看：
在卡片上尋找晶片位置—用強光反射或透射都很容易找到晶片的位置，強光透射時還能看到線圈。
找到位置時，用油性筆將位置圈起來，並以美工刀在其外側切入大約半厚的刀痕
以馬克杯裝滿熱水，水溫約90度以上即可，先溫一次杯倒掉再裝。一切準備就緒，右手握美工刀，左手持卡片(左撇子可反過來)，將晶片端浸入熱水，至刀痕上方處，不要整張丟進去。
輕輕搖晃即可感覺卡片已軟化，再以美工刀輕撥切過的刀痕，很容易就將上層膠片挑起露出晶片。
此時千萬別見獵心喜，因線圈接線焊在背面下層，若此時急著硬挑晶片怕會扯斷。
將卡片自熱水中垂直提起，以免彎曲冷卻硬化。再以剪刀將二側刀痕剪開，主要是要剪斷焊在背後的線圈接線。
換一杯熱水，繼續浸入卡片並一面晃動一面以美工刀輕挑晶片，很快的晶片就可挑起來，前後不過十分鐘左右。
將晶片以雙面膠貼到已繞好的線圈上，焊好接頭。
BINGO
