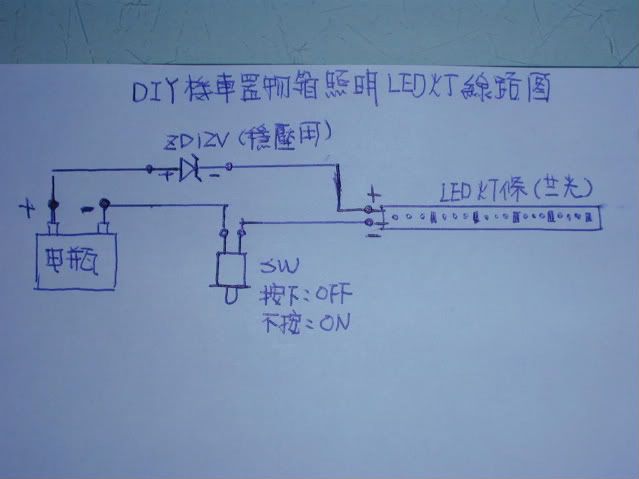

首先是線路圖:
(+)極串接12V積納二極體,可以提供穩定的12VDC的電壓給LED燈條,不會因為啟動時瞬間電壓過大.
另外一個零件....觸動開闢.....作用...打開座墊---燈亮,關上燈熄滅.
這個零件電子材料行都有賣,價格應該在20元上下,但是要注意的是,這個開關有2種,要買不按就會導通的那種

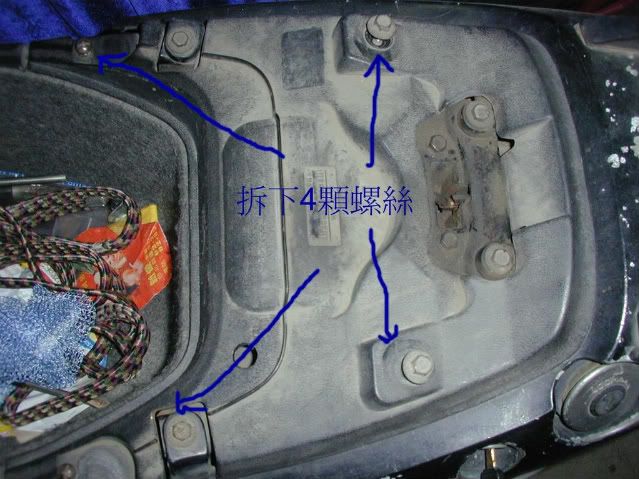

幹活了!!!首先拆下置物箱後面的蓋子,鬆開螺絲
因為機車廠牌不同,安裝位置自行斟酌....我的機車是訊光125...有點年紀了...

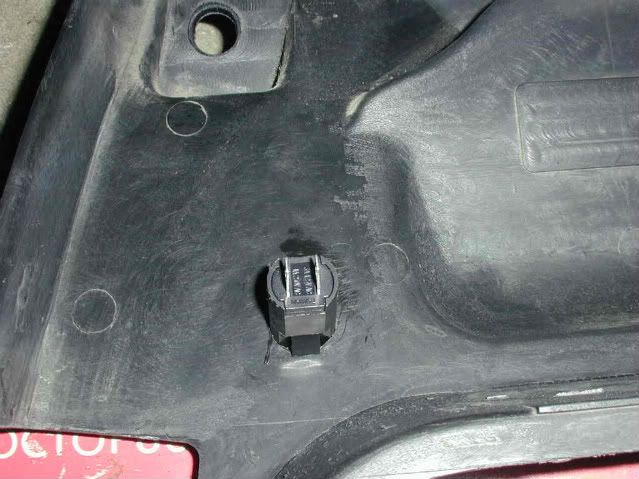

要挖個洞先,再來將觸動開關直接壓進去就卡住了!!!

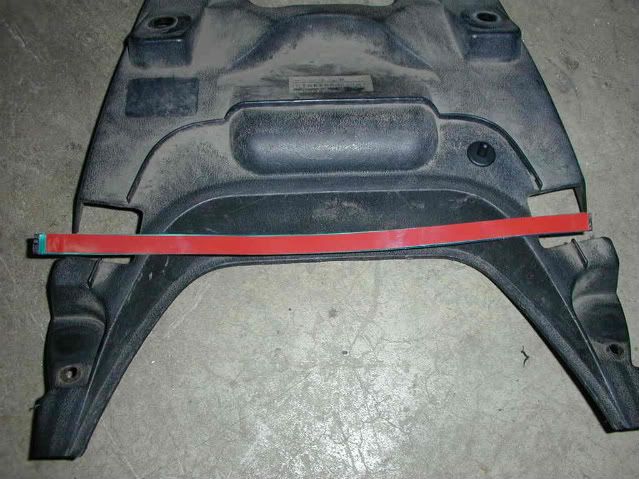

LED燈條先用3M雙面膠黏住,再固定在預計安裝的位置
接著就是配線了....打開電池蓋

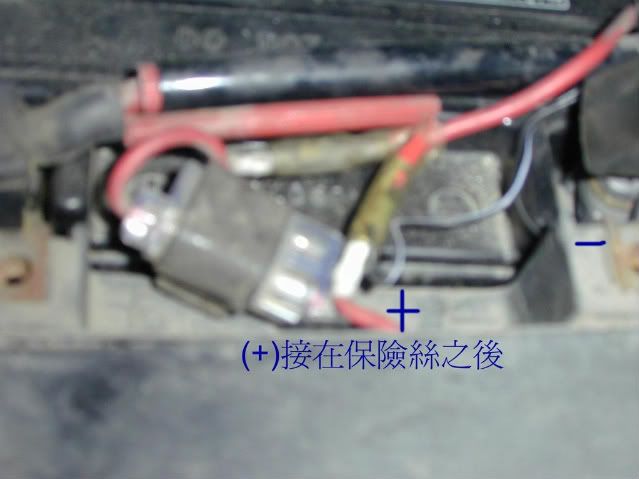

(+)極接在電瓶(+)後面的保險絲之後,(-)極直接鎖在電瓶(-)

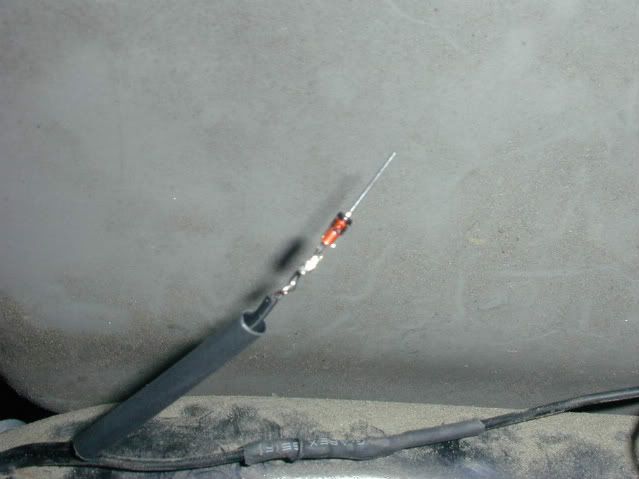

找配線適當位置將(+)電線剪斷,再串接12V積納二極體,再用熱縮套管固定住
再將(-)線剪斷,拉迴路到觸動開關(我不直接焊死,而是用插PIN方式,是預防車子要修理時,不用剪線

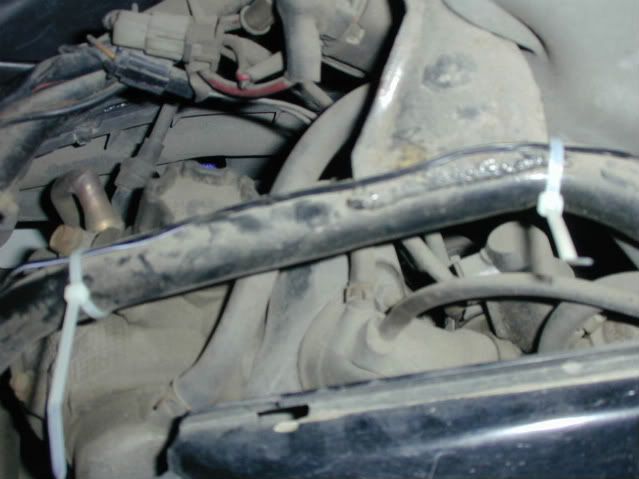

完成後我習慣用束線條將線路固定
將拆下來的都組裝回去後,測試一下......

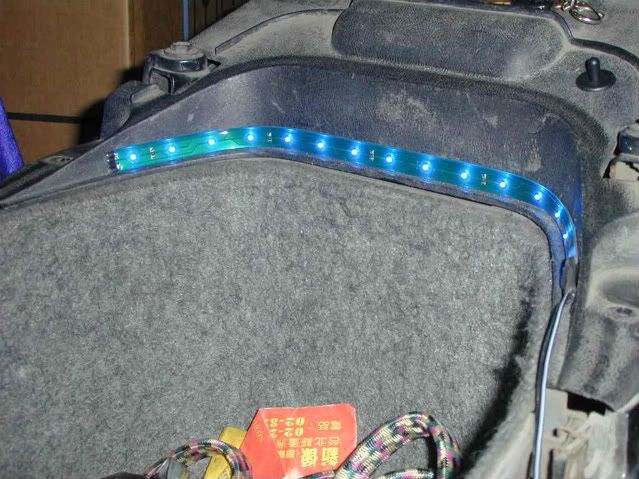

完成照
因為我們的電路是直接接電瓶,而不是經過電門開關,所以座墊關上後,一定要確實的將觸動開關壓下,不然....
你的電瓶很快的就沒電了
.......咦.........要注意.....
