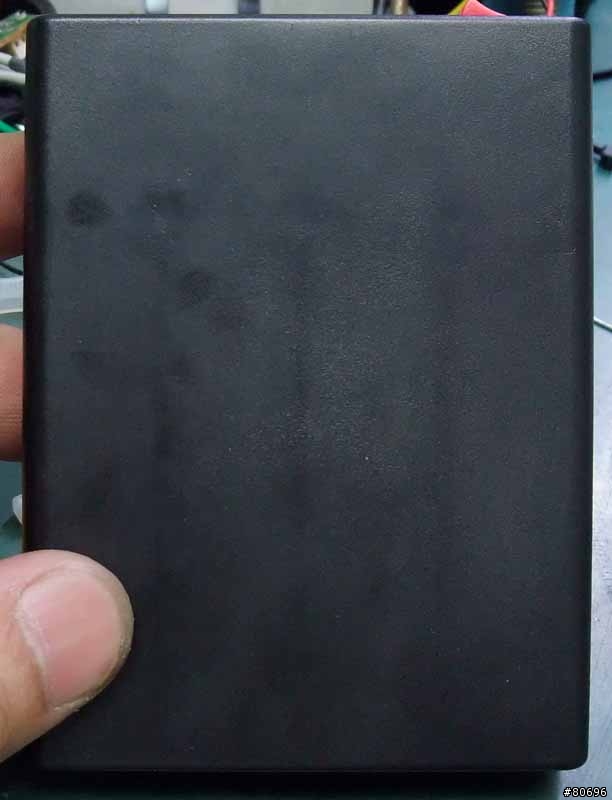

黑色塑膠盒外觀

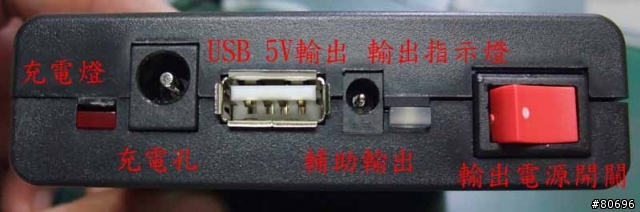

各輸出入插座、指示燈及開關

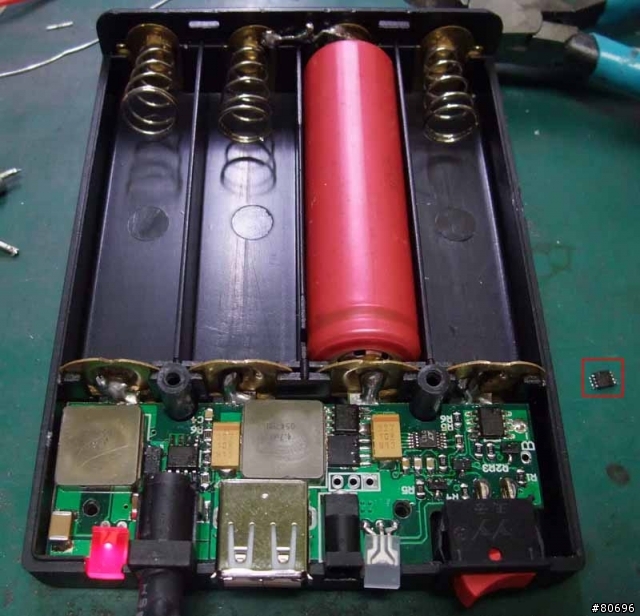

內部結構圖,可放四顆18650可充電鋰離子電池

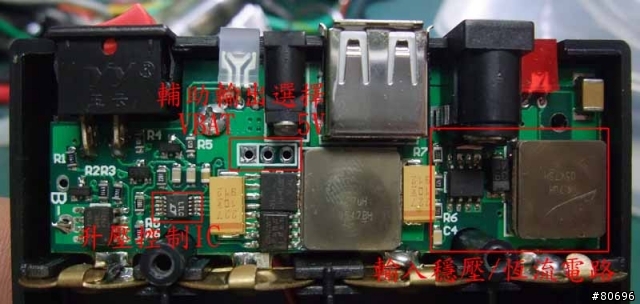

電路板正面各區塊功能
USB旁邊的小DC插座裝上跳線後可選擇電池電壓或是升壓後的5V(中間點是小DC頭),或是另外配電路輸出不同電壓,不過內部空間不多了,可能不好塞

電路板背面,各電池正極先串上一顆自復型保險絲再接入電路,電流過高時自復保險絲會呈現斷路,異常排除後就恢復,增加不小心接反時的安全性,MAX1879負責鋰電充電,LM358構成差值放大電路,偵測充電輸入電流,負責輸入穩壓電路的恆流控制

充電機能故障的原因是負責恆流控制的LM358故障了,導致輸入穩壓電路無輸出,所以也沒有電源供應MAX1879,自然無法充電,更換掉LM358後就恢復正常了

將輔助輸出小DC頭改為5V輸出後,拿來供應給需要外接5V電源的行車紀錄器還蠻方便的~
報告完畢,謝謝收看
