MIO168天線入手

72分

11樓

個人積分：72分

文章編號：85291

這感應天線麻煩的就是還要另外接電源,還不便宜
但是因為是使用mio 168,我真的是對mio產品沒什麼信心
當然直接接天線收訊強度,當然是最好的
你每次上車,都還要將外接天線接在脆弱的168接收器上,誰知哪天會壞掉,
那乾脆用gps mouse好了
用感應天線好處就是你裝好就丟著就好,
你每次上車,只要打開mio168就好不用在接天線,就跟你在室外使用一樣
但是如果168沒電了要用車充,點煙器只有一孔,又要導航,那就自己想辦法了
不過也有1 轉2的點菸器
最主要的是這感應天線,還真是貴,不知道為什麼要賣這麼貴.
所以我說是個人觀點,
不然請henryc 叔叔教大家DIY吧

Hajime

13分

12樓

Hajime

個人積分：13分

文章編號：85426

這種感應式天線, 就像是大哥大的洩波管一樣, 在收得到的地方, 把電波導至收不到的地方。

我認為這就樣該網頁上說的只能針對無法外接天線的接收器來用比較方便, 對於可外接天線的接收機, 只少了一個將接頭插拔的動作。

henryc

211分

13樓

henryc

個人積分：211分

文章編號：85475

LYB wrote:
最主要的是這感應天線,還真是貴,不知道為什麼要賣這麼貴.
所以我說是個人觀點,
不然請henryc 叔叔教大家DIY吧

那當然沒問題啦! 怪的是記得以前貼過圖了, 剛剛自己居然搜尋不到, 那就再貼一遍啦, DIY成本不到1000元.
電感電容都好買, 發射天線就拿粗一點的銅線外面套上熱縮套管就行了.
感應天線吃電不多, 用電池組就能撐上好幾個星期的. 喔! 如果買到的是5V的外接天線, 就把電池組換成四顆的就行了. 電池組買有附小開關的, 使用時間還可以更長的.

Big Cat

henryc

211分

14樓

henryc

個人積分：211分

文章編號：85477

嫌19CM發射天線太長的, 可以再對半剪掉, 一樣可以用.

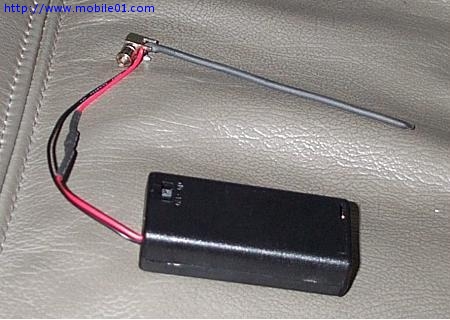

早期的完成圖如下, 那時還沒加上電容, 電池組也小了一點, 推不太動.

Big Cat

shyu888

16分

15樓

shyu888

個人積分：16分

文章編號：85488

感謝henryc兄提供。
小弟這兩天就去買接頭及零件，歡迎有興趣的朋友大家一起來DIY！

kickdown

0分

16樓

kickdown

個人積分：0分

文章編號：85691

請教henryc兄，
您DIY這個天線，用途是「中繼式感應天線」還是「外接天線」？

圖中的 MCX 接頭要去那裡買啊？

謝謝

henryc

211分

17樓

henryc

個人積分：211分

文章編號：85932

這個是給已經有外接天線的人, 改裝成感應天線的方法.
小弟原本是拿EMAP英文機, 上面有外接天線的接頭可用. 但後來換成ETREX後, 就沒有接頭可以用啦! 所以才會自己DIY一條感應天線出來的.
MCX接頭啊! 大型的電子材料行找找囉! 小弟也不太清楚哪邊可以買到的. 圖上那個其實是SMA接頭, 大小差了一點點, 將就著還可以用就是了.

Big Cat

kickdown

0分

18樓

kickdown

個人積分：0分

文章編號：85965

非常感謝 henryc 兄教大家這麼好玩的東西！

我用的GPS是長天GM-270 ，用三用電表量天線接頭，量出2.97V，所以這天線應該是 3.3V的吧？

MCX問遍光華跟西寧，只有一家有賣，要價$200元(金色的)
我之前有找到一個網站有賣，只要5、60塊，但運費也是高得嚇人

shyu888

16分

19樓

shyu888

個人積分：16分

文章編號：86217

Mio168的外接天線接頭規格好像是MMCX，為了不改變手上的外接天線原MMCX接頭(PLUG)，找遍中壢地區電子材料行，就是找不到MMCX插座(JACK)，看來感應天線DIY的工作要延遲一些了...

網路上找了好幾家，「量」的問題總是比較傷腦筋，繼續尋找中，但願可以找到價格適中(希望能含郵寄費用在120元)，又願意小量出貨的廠商。如果有網友也要買MMCX插座(JACK)，可以一起來喔！

kickdown

0分

20樓

kickdown

個人積分：0分

文章編號：86353

shyu888 wrote:
Mio168的外接天線接頭規格好像是MMCX，為了不改變手上的外接天線原MMCX接頭(PLUG)，找遍中壢地區電子材料行，就是找不到MMCX插座(JACK)，看來感應天線DIY的工作要延遲一些了...

網路上找了好幾家，「量」的問題總是比較傷腦筋，繼續尋找中，但願可以找到價格適中(希望能含郵寄費用在120元)，又願意小量出貨的廠商。如果有網友也要買MMCX插座(JACK)，可以一起來喔！

http://tw.user.bid.yahoo.com/tw/user/hwa_yao 這位賣家有在零售，可以參考他們公司網站的型錄，不過(我認為)不怎麼便宜就是了
