[拆解]ASUS S200A拆機解說

話說HHH因為上課需要用到Linux, 但是HHH家中並沒有桌上型電腦以致於沒有那麼容易像其他同學一樣用個HDD抽取盒, 開機放入光碟, 載入OK.....
環目四周, 只有這台S200A看來有點適合灌Linux...所以HHH在不想冒WINDOWSXP 和FEDORA並存的風險之下, 剛好手中多出一顆6G的2.5"HDD, 決定拆拆拆......反正又不會難拆到哪裡去, DIY的樂趣是只有自己才知道的~(損壞後的心情也是只有自己才知道的啦~)..........廢話不多說, 動手吧~

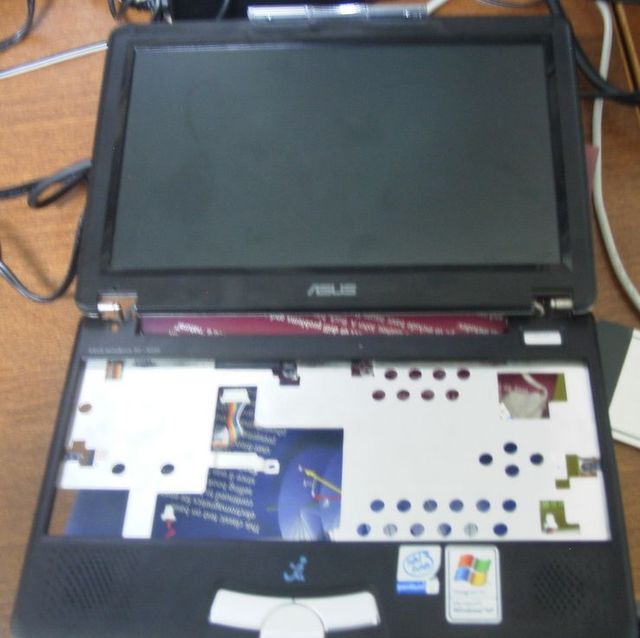

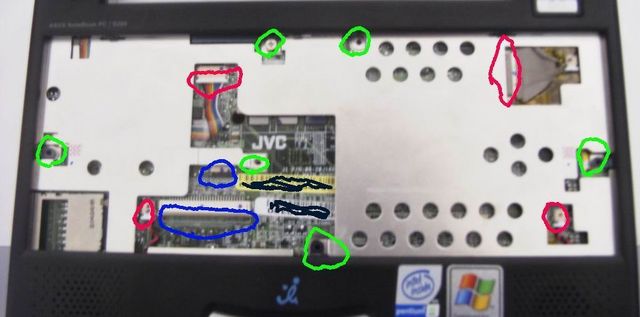

第一步驟, 就是先把電源移開(不要說廢話好不好); 好啦, 當然是先拆鍵盤, 上方有三個小卡筍, 用小一字和靈活的指甲就可以拿起來了; 拿起鍵盤後注意藍色圈圈的兩處, 上方是track point 的cable, 下方是K/B cable, 一不做二不休拔了吧!

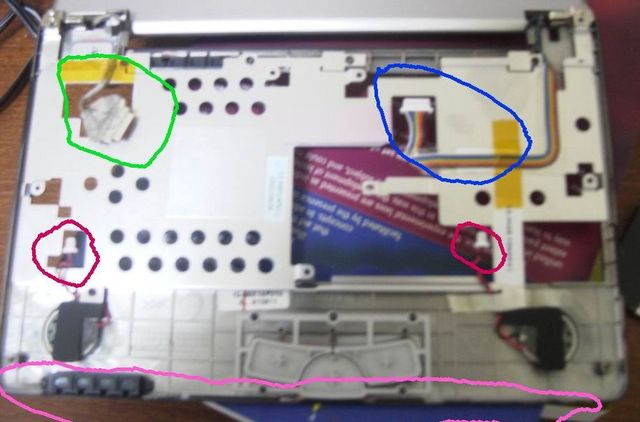

接下來再把綠色圈圈的螺絲給他"轉"出來, 還有紅圈右上為LCD cable, 左上為back light cable, 左下及右下為兩支speaker的cable.....一樣, 拔~~不過小心點拔喔, HHH因為是維修出身的當然隨便拔....小朋友不要隨便亂拔喔...拔的時間要捉準...(我又扯到哪裡去了~)

接著反過來, 藍色圈內的螺絲也給他轉出來, 至於綠色圈的螺絲....ㄟ~隨各位喜歡...拆不拆反正等一下一樣看得到ram socket, 喔對了~正上方那顆藍色螺絲拆了後原場小電池就可以拿下來了!!

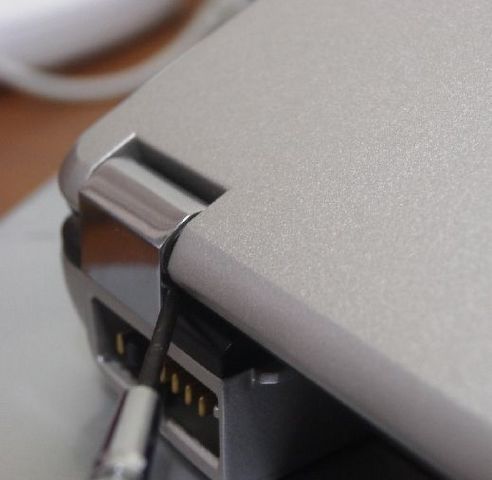

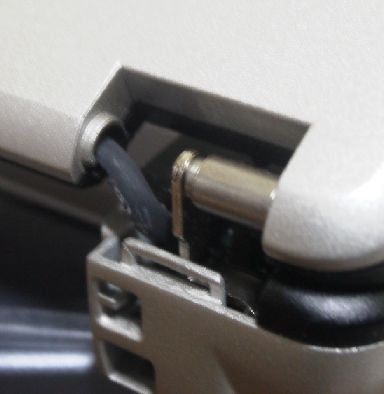

再來要拆knob case...如圖示小心用一字板開即可挑起來~

上圖即為拆掉knob case後的圖片!!

接下來====>拔上半部位, 要注意到圖中粉紅圈這一片, 是用卡筍來固定的, 所以要小心拆不要拔斷了, 這樣以後會有間隙; 還有拿開上半部時要由後方掀開(少照了一張, 小電池拿下後可以看到一個用來固定後方的小卡筍, 小心戳下去後半部就開了), SIS630的散熱貼片很黏, 所以要用點技巧, HHH就把那薄薄的一片扯得亂七八糟~

上圖為拿下上半部的照片

此為M/B正面(what ever), 可看到綠圈中為SIS630...pad被HHH扯得有點爛
紅圈為on board ram 128M........藍圈為bios battery; 欣賞完後記得把粉紅圈的螺絲也給卸下來吧~...拔下M/B時要注意先小心將右邊(耳機插孔那一邊)挑起, 再整個拿起來!

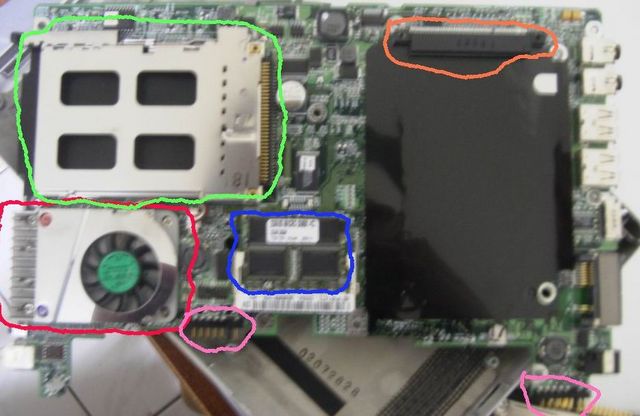

我們可以看到M/B的背面啦~橘圈為HDD connector(HDD先被HHH給拿下來了, 下方mylar不好撕, 請恕HHH不能說明mylar底下有何東東[唉~其實也沒啥好看的..都已經用SIS630這種@##$晶片組了還看個"消音"阿?]), 綠圈為PCMCIA插槽及座; 紅圈為on board CPU 以及覆蓋在上方的散熱模組; 藍圈為micro dimm 256M ram, 粉紅圈正下方為小電池座, 右下方為外接座!

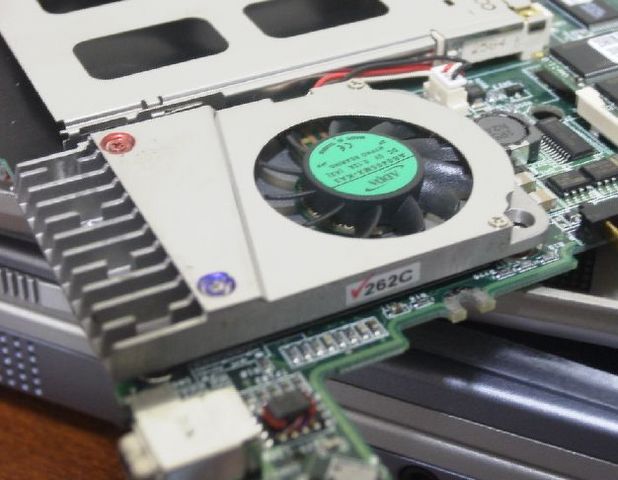

散熱模組近照

HDD connector & HDD

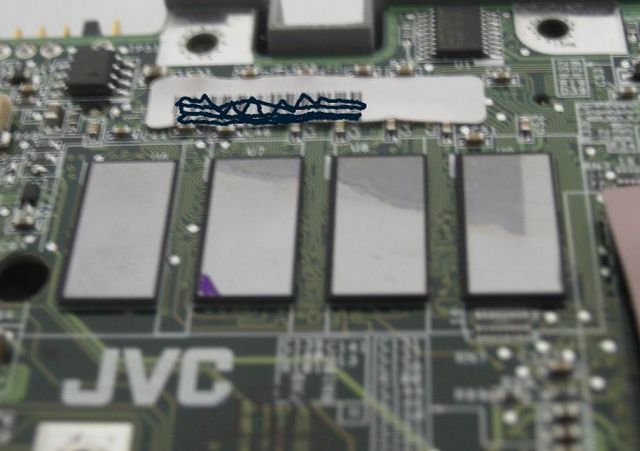

On board ram

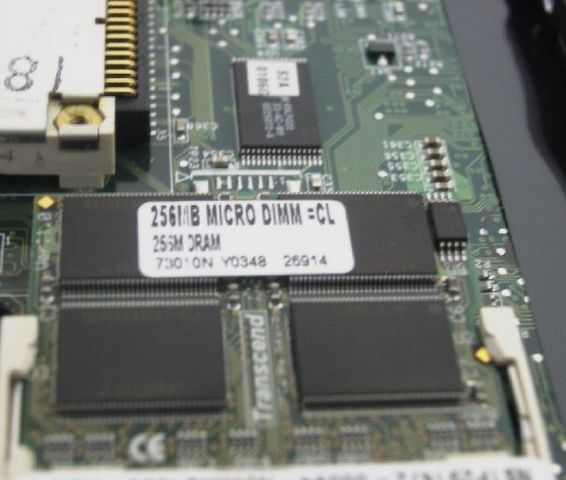

External ram

相信在HHH的不太詳細的解說後, 許許多多的mobile玩家們都可以放心的去拆機了~
HHH要去借CD-ROM灌Fedora囉~下次見!!
