TUF FX608JPR擴充記憶體、SSD過程紀錄

FX608JPR買來之後一直想試試看記憶體雙通道插滿,
想說都要拆殼,乾脆把多出來的M.2 SSD也一起擴充,
下面紀錄一下擴充升級過程。TUF FX608JPR擴充記憶體、SSD過程紀錄

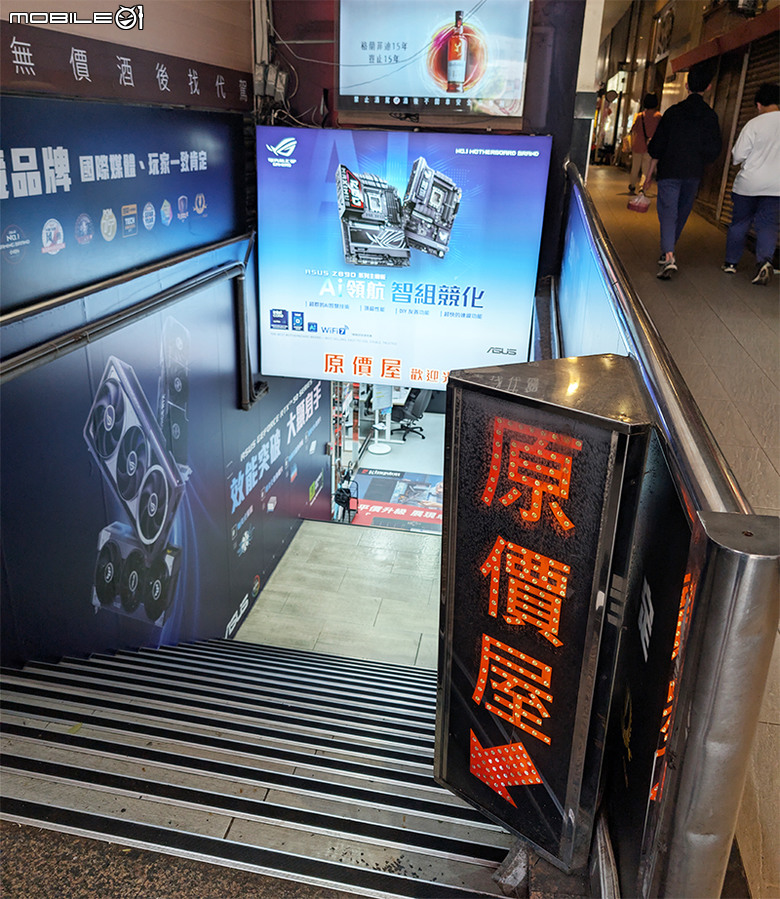

大家的好朋友X價屋。

TUF FX608JPR擴充記憶體、SSD過程紀錄

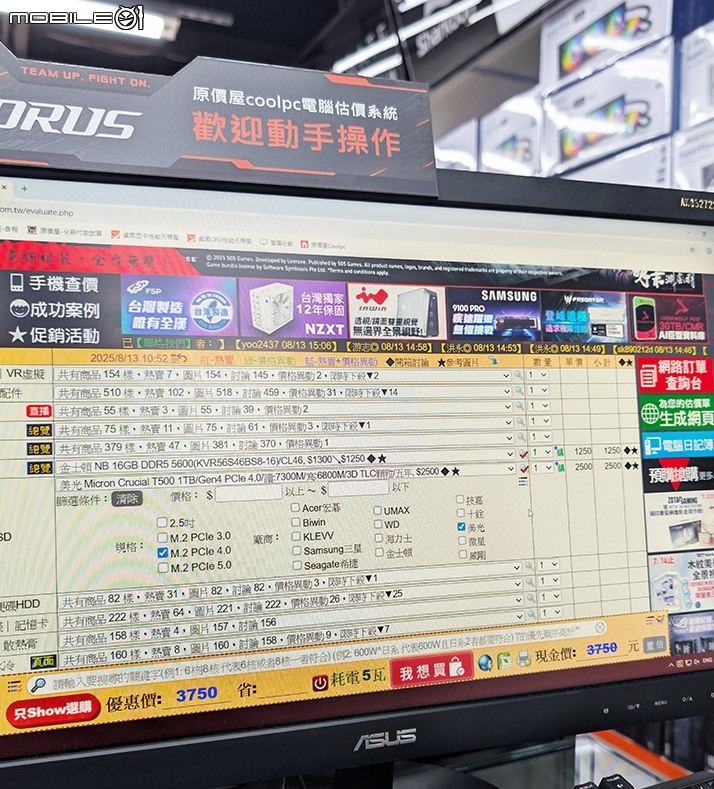

有一陣子沒買零件,系統點一點就結帳了。

TUF FX608JPR擴充記憶體、SSD過程紀錄

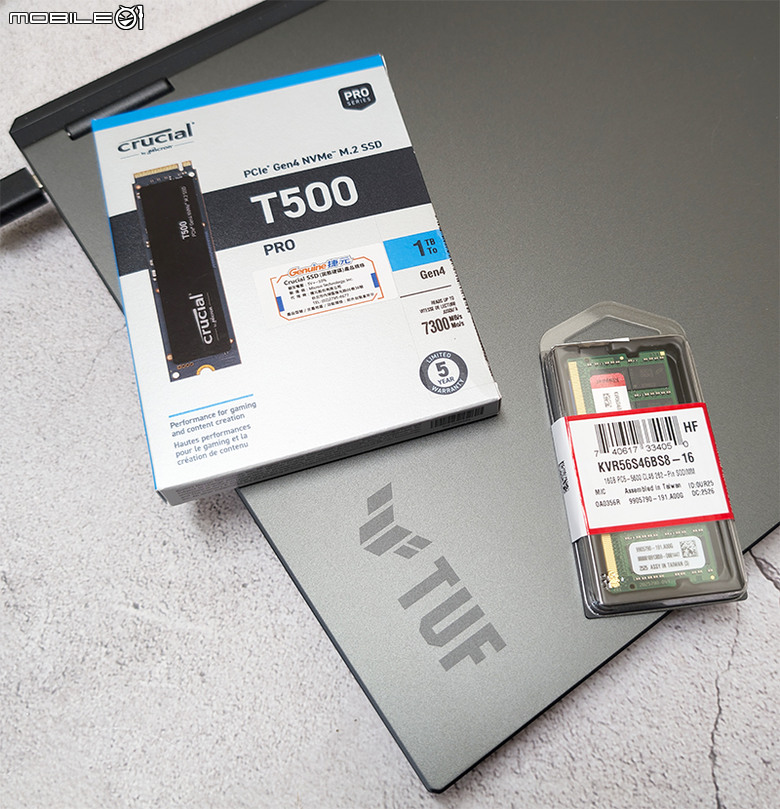

買了美光T500 1TB + 金士頓D5-5600 16GB。

TUF FX608JPR擴充記憶體、SSD過程紀錄

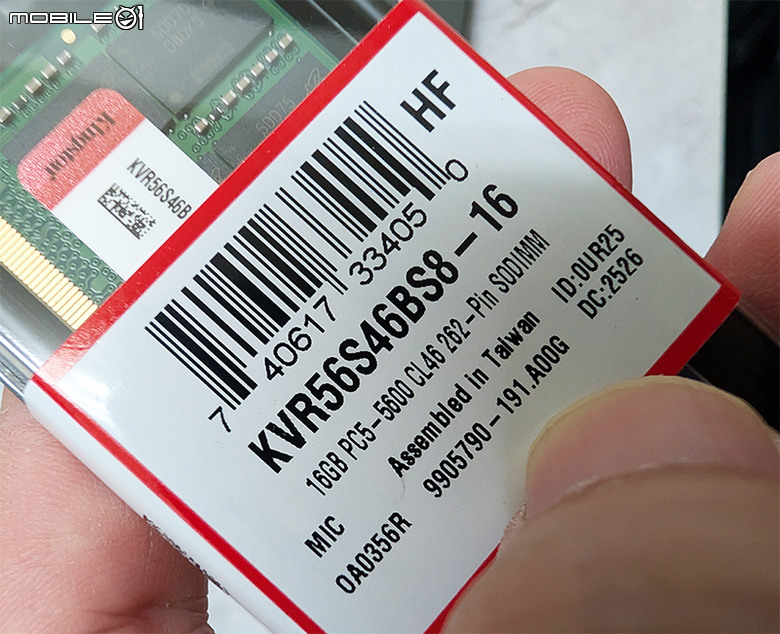

以前金士頓好像不會印規格在正面,現在改這樣比較好分辨了。

TUF FX608JPR擴充記憶體、SSD過程紀錄

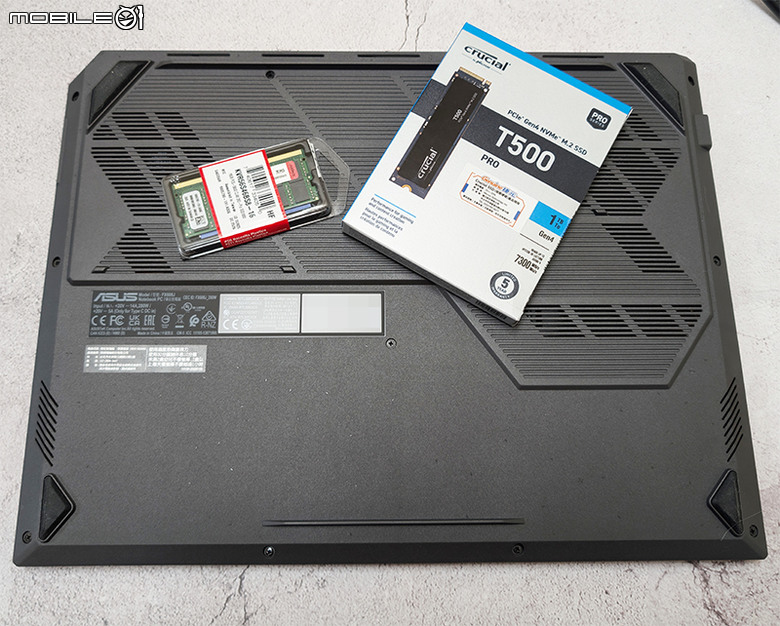

馬上開始拆背板,大概就是一些螺絲拆一拆、用拆手機的工具慢慢劃開邊緣的卡榫,
把背板拆下來這樣。

TUF FX608JPR擴充記憶體、SSD過程紀錄

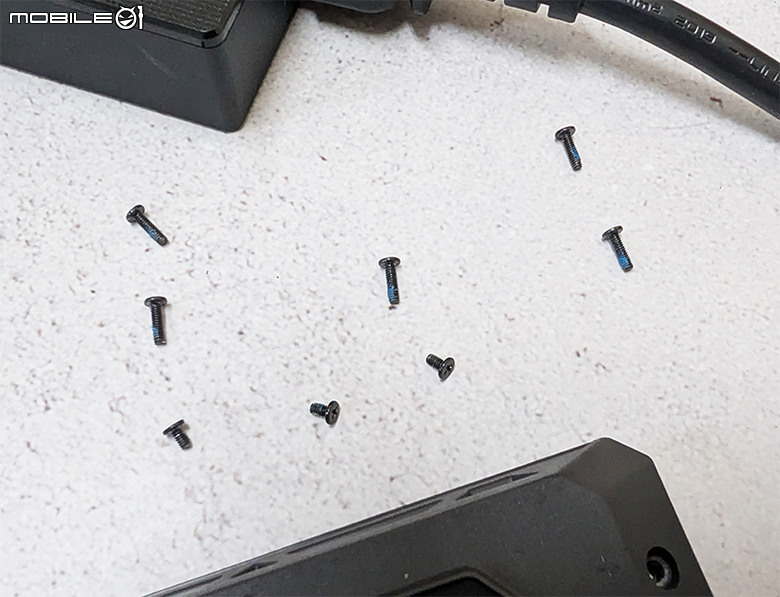

螺絲有兩種尺寸,前面是短的,其他地方是長的,照順序排好。

TUF FX608JPR擴充記憶體、SSD過程紀錄

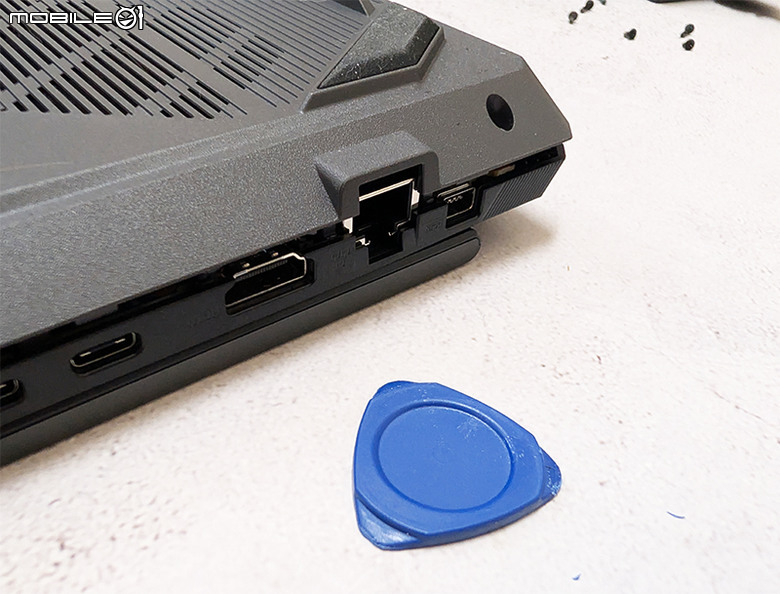

從網路孔跟HDMI之間用拆手機的卡片頂一下,背板就彈開了。

TUF FX608JPR擴充記憶體、SSD過程紀錄

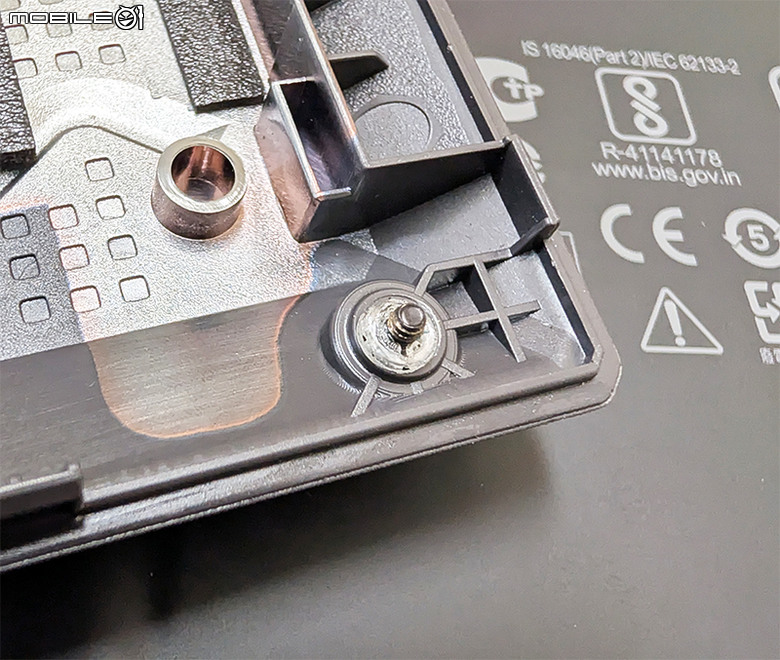

右下角的螺絲加上了防掉的塑膠圈,鬆開時不會掉出來,要注意不要用蠻力挖。

TUF FX608JPR擴充記憶體、SSD過程紀錄

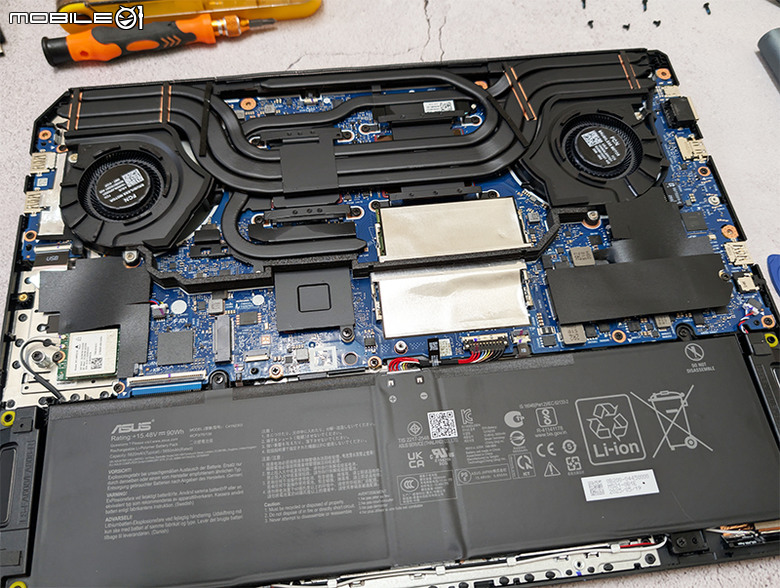

拆開就看到記憶體跟M.2 SSD的安裝位置了,FX608這台有兩個記憶體、兩個M.2 SSD插槽。

TUF FX608JPR擴充記憶體、SSD過程紀錄

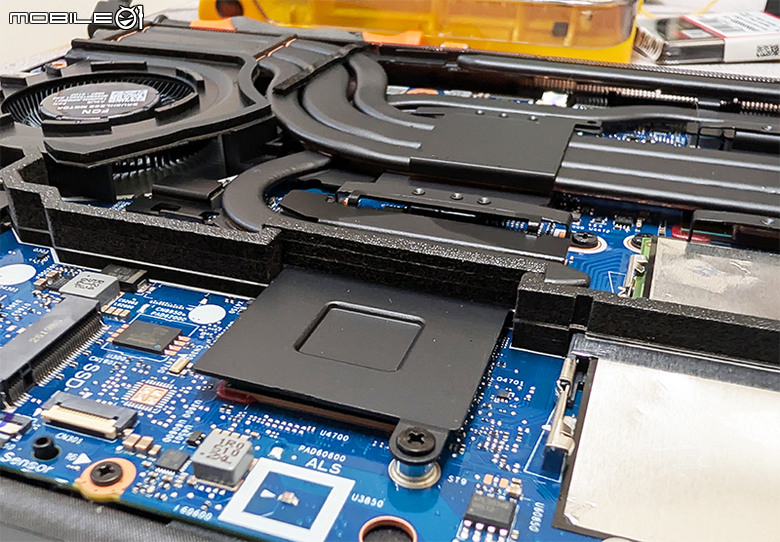

內部用泡綿做了隔離,不知道用意是什麼?可能是引導散熱風流?

TUF FX608JPR擴充記憶體、SSD過程紀錄

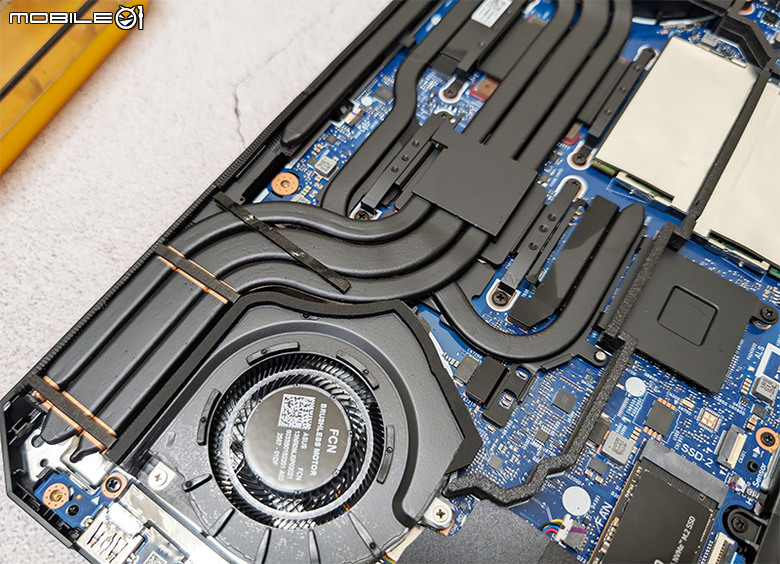

散熱管感覺給得很滿,整個後方都是散熱的感覺。

TUF FX608JPR擴充記憶體、SSD過程紀錄

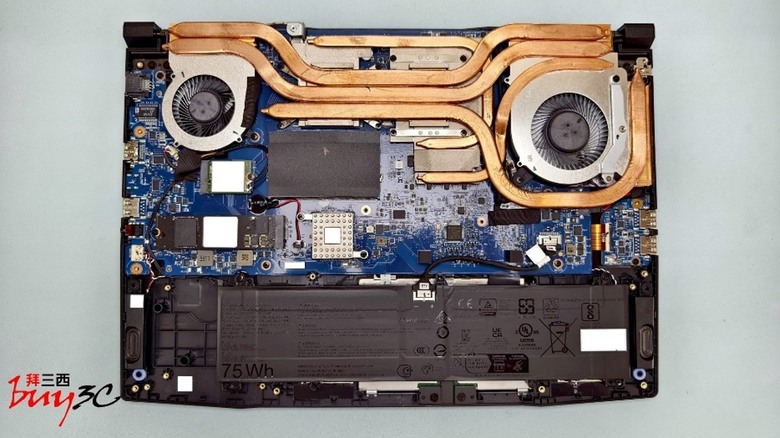

網路圖:https://www.buy3c.com.tw/blog/MSI-KATANA-15-B14WGK-unbox
本來也有考慮Katana 15 HX,不過散熱看起來沒TUF好,風扇一大一小之外,
電池也比較小、重量比較重,只有一條M.2,還沒有TB4…
一比之下就沒懸念了,果斷衝TUF。

TUF FX608JPR擴充記憶體、SSD過程紀錄

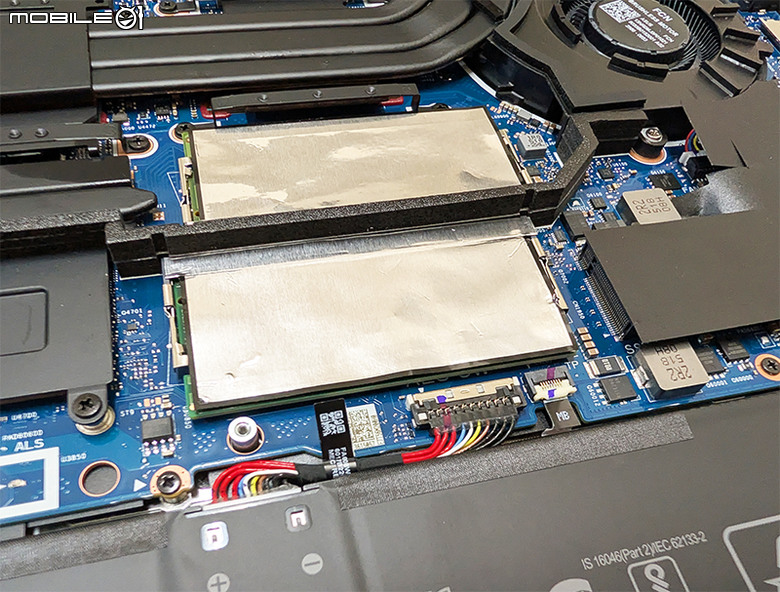

記憶體安裝。

TUF FX608JPR擴充記憶體、SSD過程紀錄

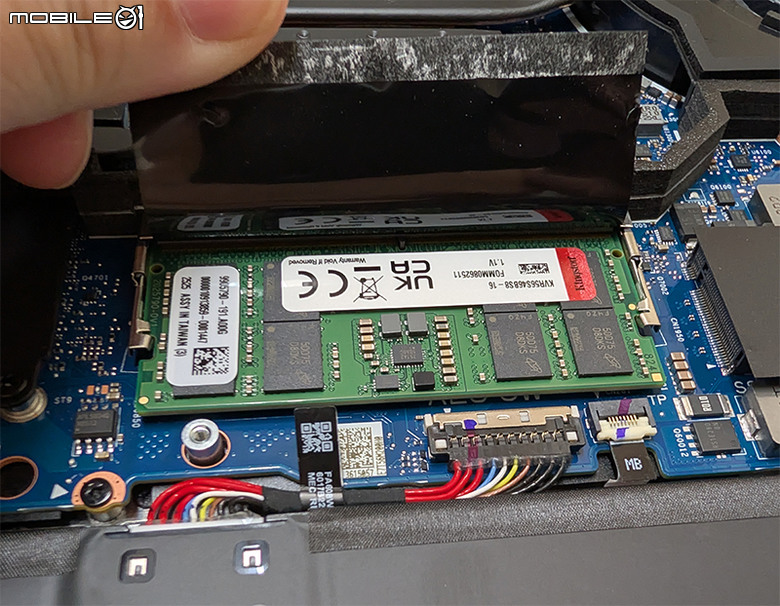

上面有自黏的隔絕片,蓋回去。

TUF FX608JPR擴充記憶體、SSD過程紀錄

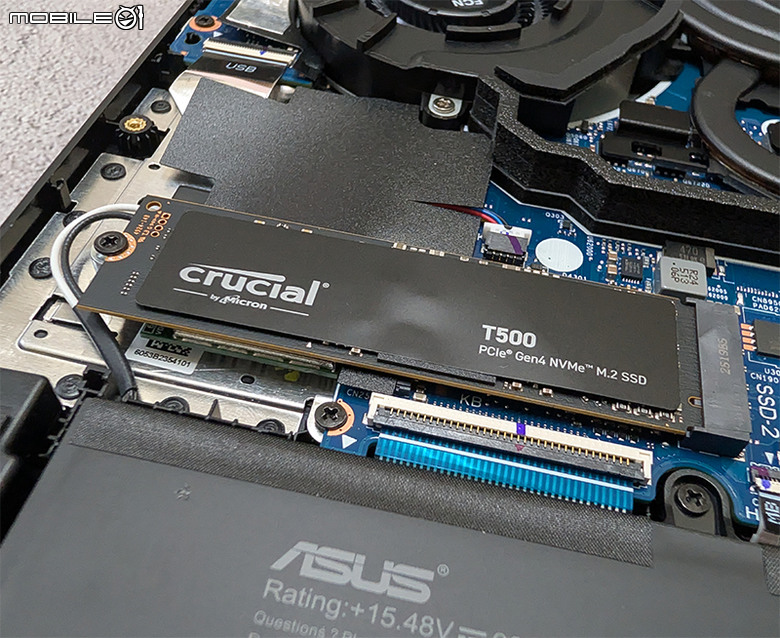

M.2 SSD有預留螺絲 直接鎖上去。

TUF FX608JPR擴充記憶體、SSD過程紀錄
TUF FX608JPR擴充記憶體、SSD過程紀錄

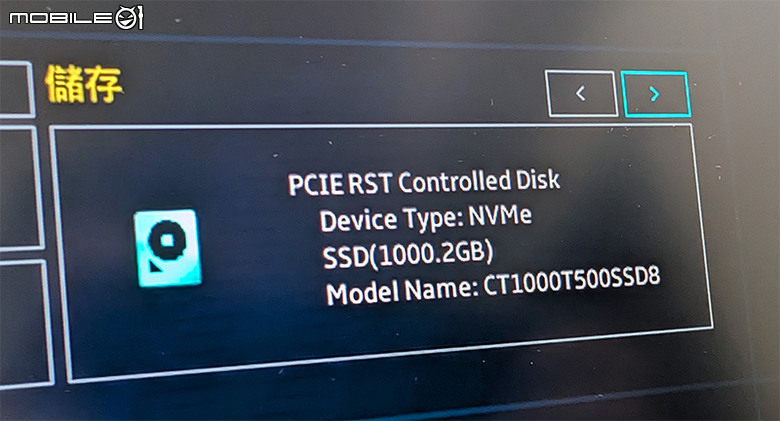

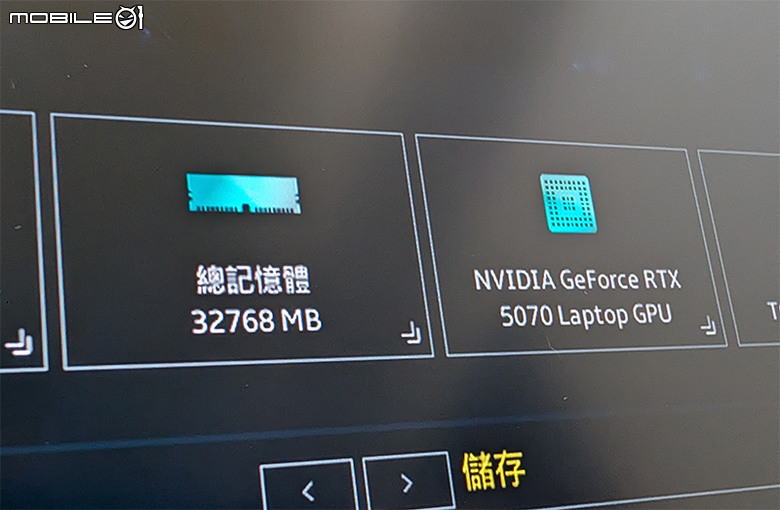

進去BIOS檢查一下,記憶體跟SSD都有抓到。

TUF FX608JPR擴充記憶體、SSD過程紀錄

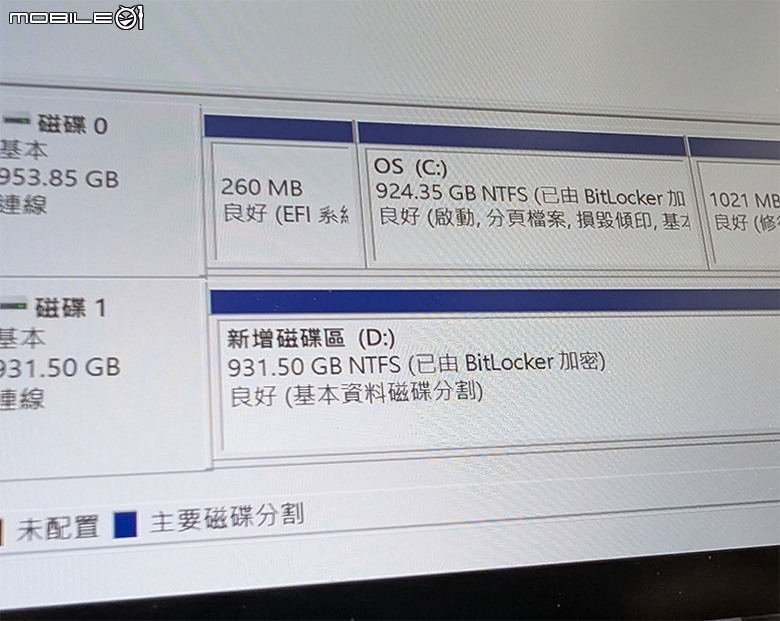

進去系統,從磁碟管理先把分割區做好,整個系統就有1T+1T的容量了,暫時存手機照片就壓力沒這麼大了。

TUF FX608JPR擴充記憶體、SSD過程紀錄

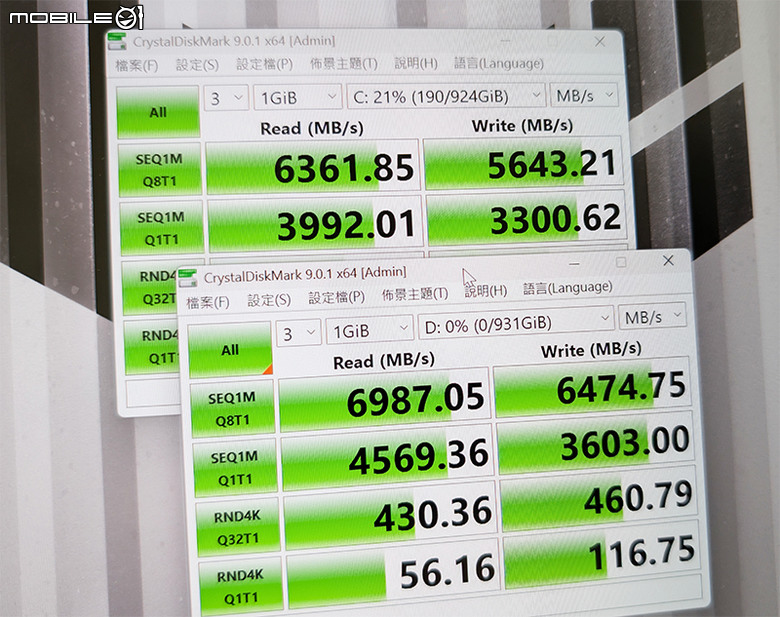

跑SSD測試,裝上去的SSD速度還比系統SSD快。

TUF FX608JPR擴充記憶體、SSD過程紀錄

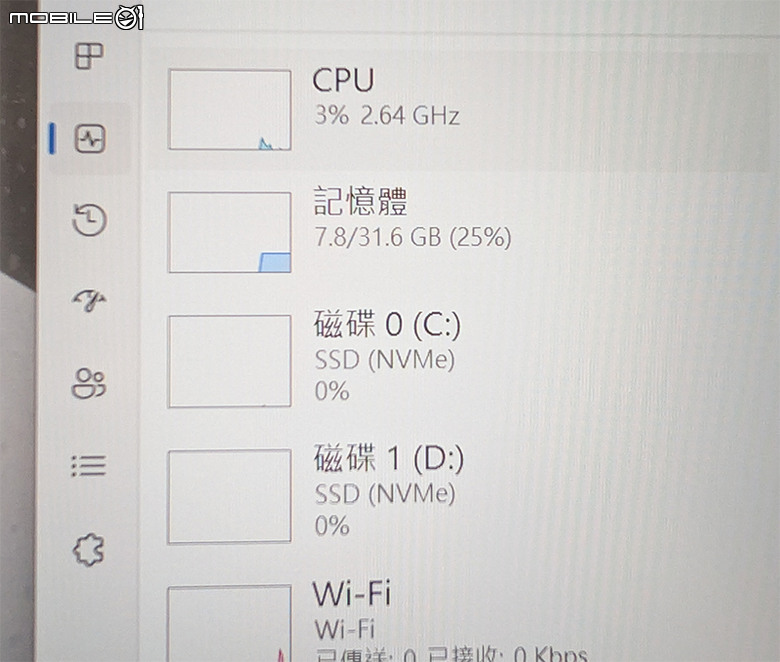

記憶體也是32GB正常偵測,分頁開多感覺差異明顯有快(?)

拆裝過程都蠻順,沒有隱藏卡榫之類,
裝好記憶體開機的時候會稍微等一下,
但進去BIOS儲存再出來就順利進系統,
剩下就是設定而已。

紀錄+分享,給後面有需要升級擴充的人參考。
mcva wrote:
FX608JPR買來...(恕刪)



沒想到加裝SSD這麼簡單
最近剛好在看這一台的系列的電腦,真的是好剛好!!
真的很可以, 自己動手DIY, 加上那些容量後, 真的很好用
這可以幫助不少人
mcva wrote:
FX608JPR買來...(恕刪)


感謝分享,TUF 要拆裝記憶體或 SSD 算很方便了,借題問一下那個撬片不知道有沒有比較推薦的套組能買,之前用賣家送的用沒幾次就開花爛一半
感謝分享拆機順序耶 至少留存給後人可以參考
那個手機翹片還蠻多時候會用到的 目前這台應該用起來蠻爽的
感恩分享,五分奉上

樓主好人,一生平安
