星期五花了一段時間Google搜尋相關資料,居然沒有關於ThinkPad藍芽
滑鼠自行更換按鍵微動開關的相關資料,受不了按鍵連點這個問題,只好
硬著頭皮拆滑鼠更換微動開關.
這一篇有詳細的拆解步驟,我就不再重複敘述一次,直接切入正題
http://www.mobile01.com/topicdetail.php?f=240&t=1161905

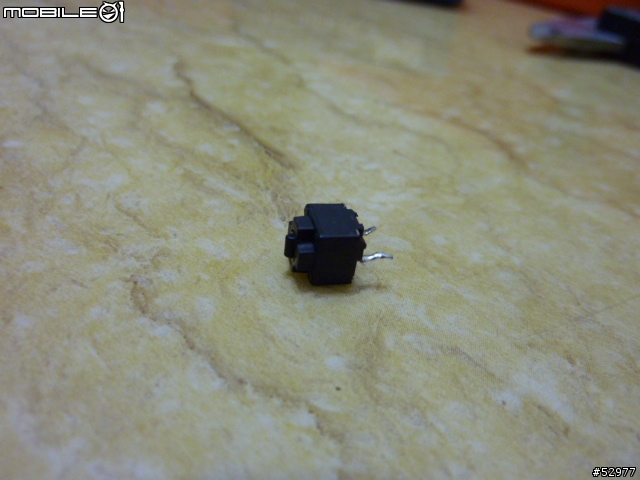

1.發生連點的按鍵 - 松下方形微動開關

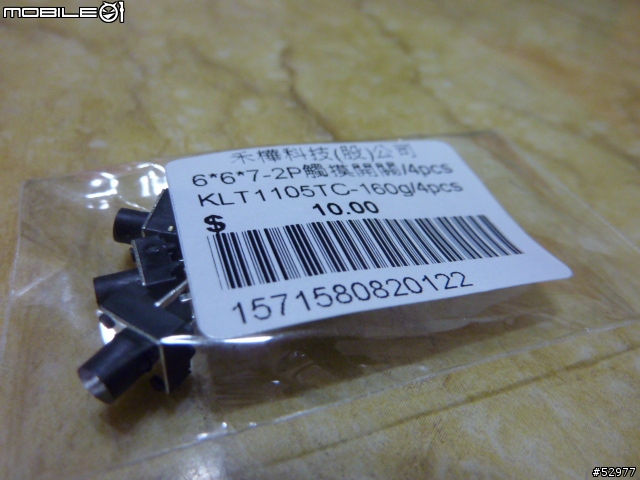

2.長明街找到的微動開關,尺寸為6*6*7mm,有現場實際比對一下大小,有會員一包只賣八元,換算一顆只要兩元
3.大小差不多剛剛好,腳位也剛好

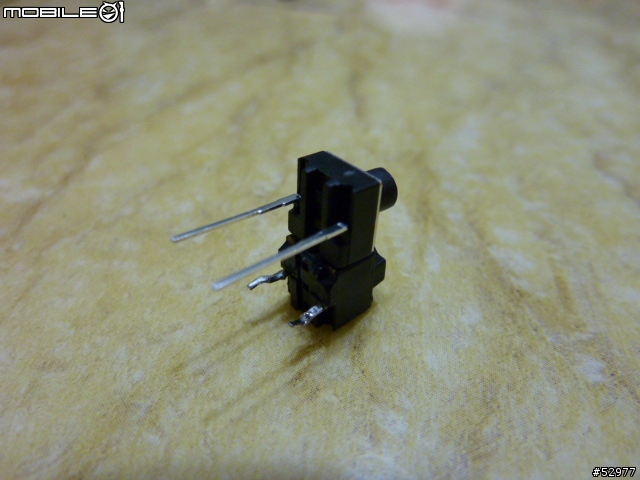

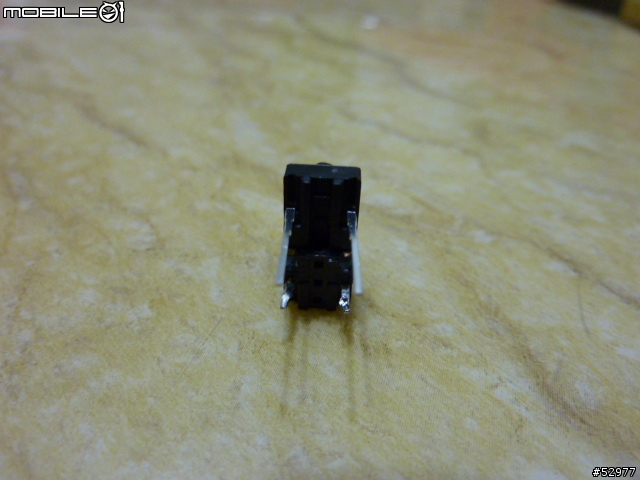

4.從另一個角度來看

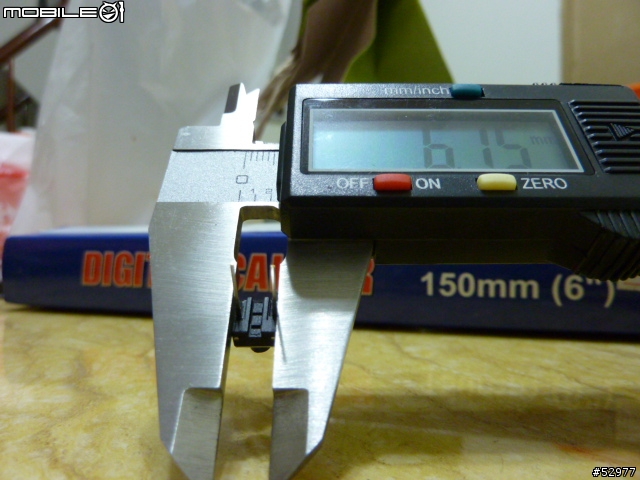

5.改裝用的微動開關,兩隻腳的距離為6.15mm

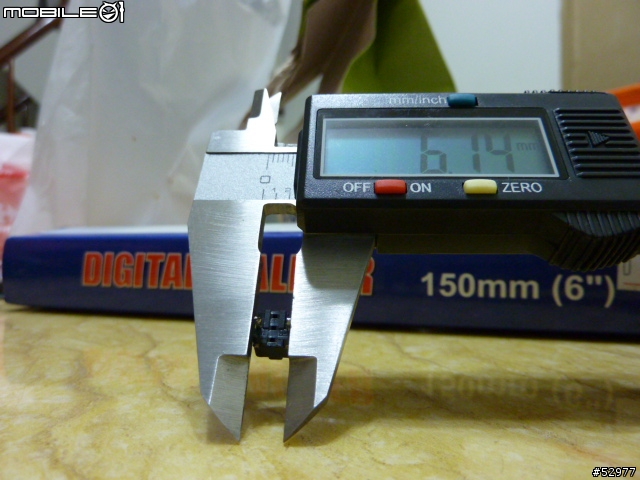

6.原本藍芽滑鼠的微動開關,兩隻腳的距離為6.14mm
7.改裝用的微動開關,按鍵未壓下的長度為7.01mm
8.原本藍芽滑鼠的微動開關,按鍵未壓下的長度為7.03mm

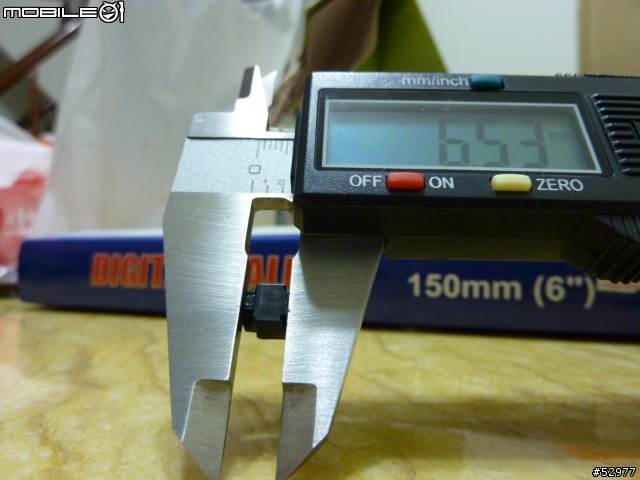

9.改裝用的微動開關,按鍵壓下的長度為6.53mm

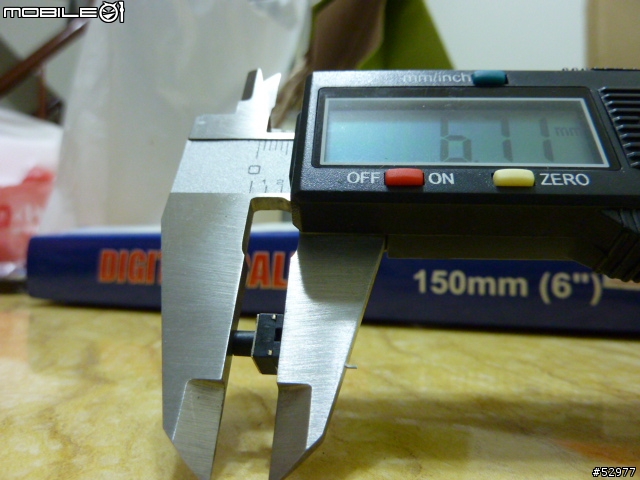

10.原本藍芽滑鼠的微動開關,按鍵壓下的長度為6.71mm

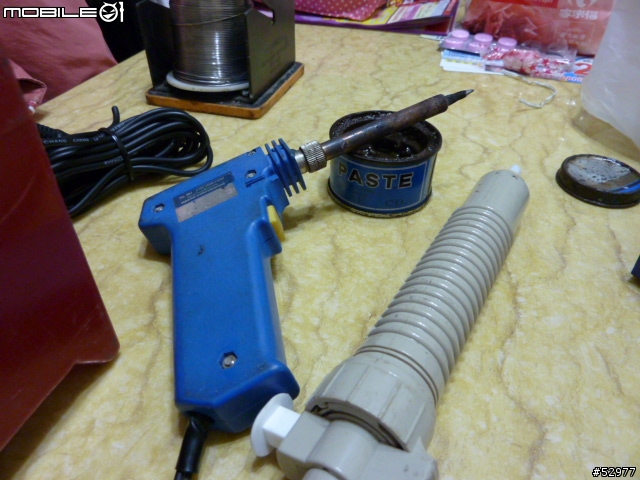

11.接下來就是烙鐵及吸錫器上場了
12.我已經事先將右鍵微動開關先行換到左鍵,拿右鍵試用改裝的微動開關

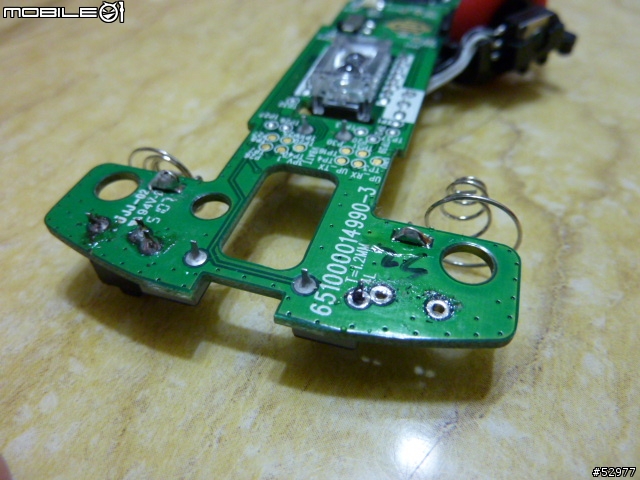

13.將原本的微動開關取下

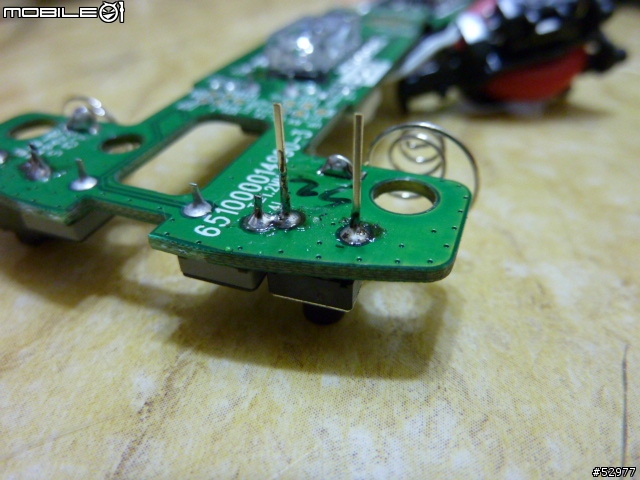

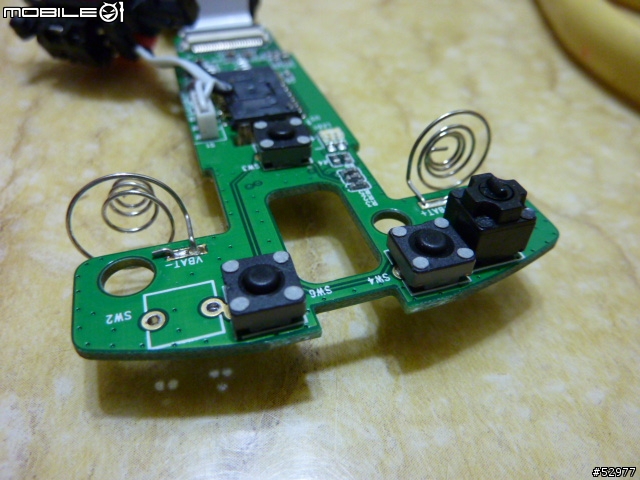

14.焊上改裝用的微動開關

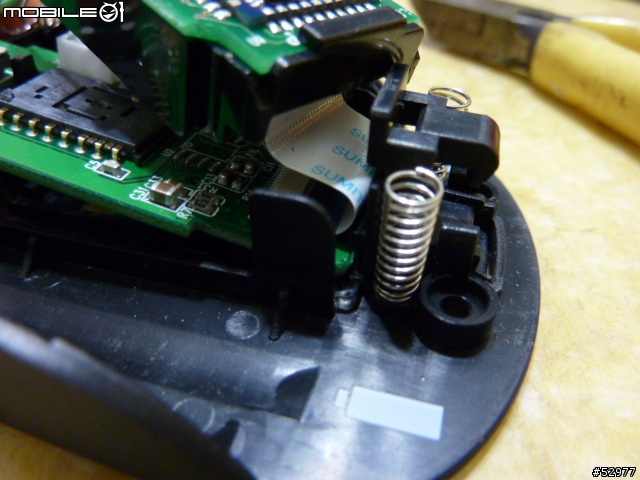

15.重新把電路板裝回去的時候要注意,圖片裝的彈簧旁邊有卡榫,電路板必須要裝入卡榫內,
才有辦法裝回去

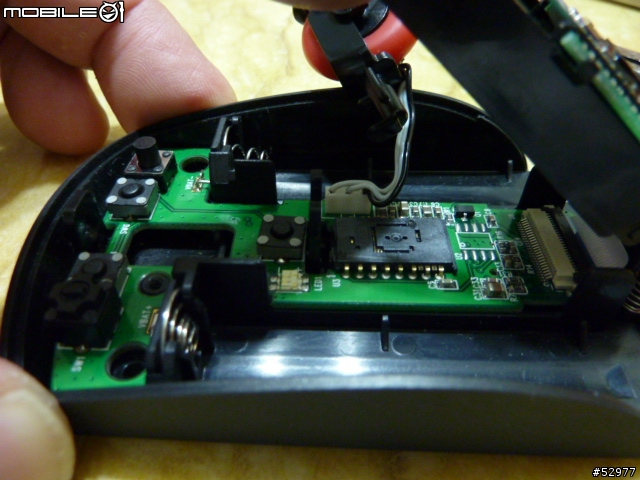

16.底部的電路板已經裝好了

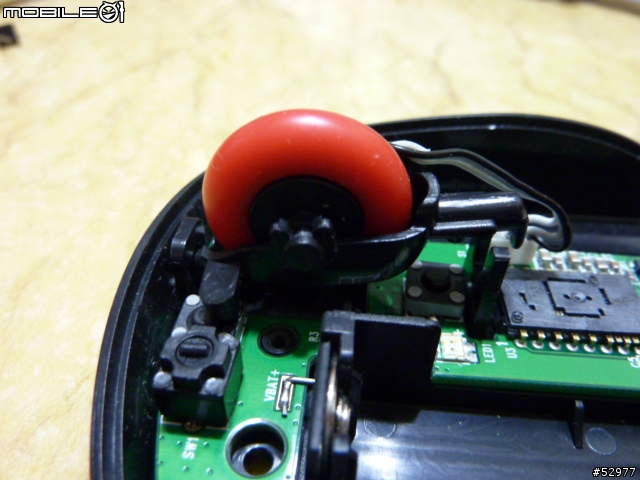

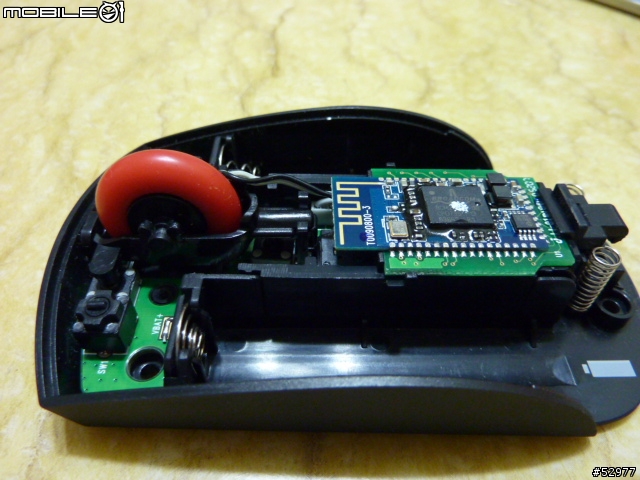

17.換裝上滾輪,圖片左側滾輪需穿入孔內,滾輪右側再往下壓,即可卡住

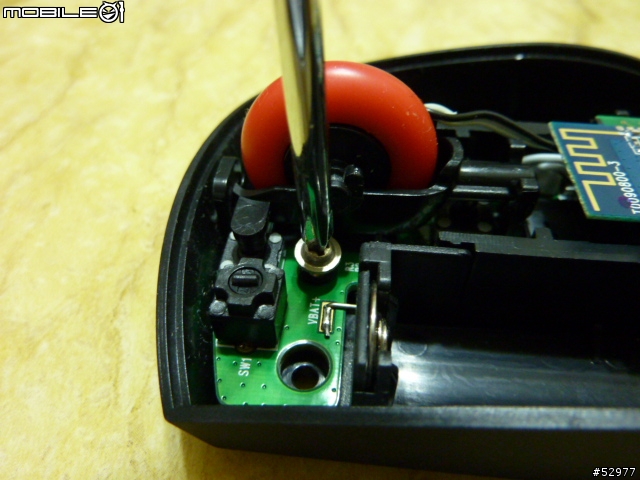

18.使用十字起子鎖上固定螺絲
19.電路板通通裝好了,準備把蓋子給蓋上

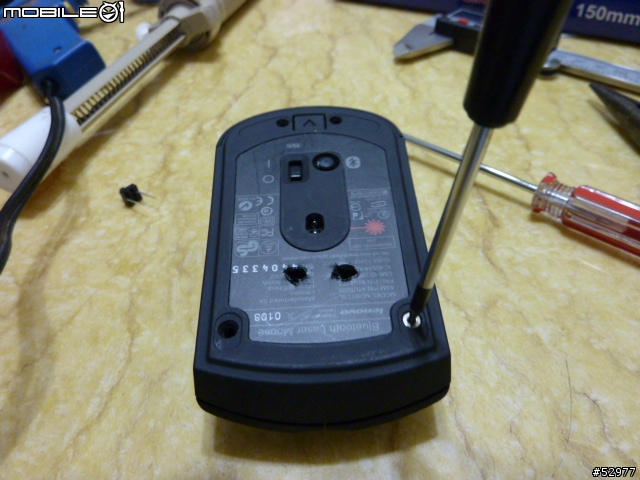

20.底部有星形螺絲共四支要鎖

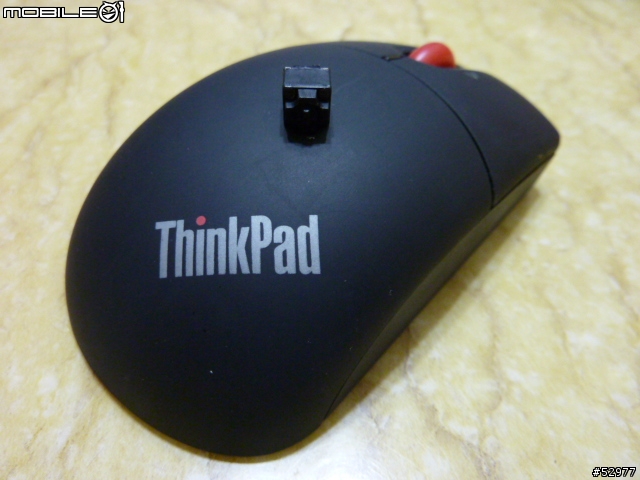

21.完成改裝,松下方形微動開關與ThinkPad藍芽滑鼠合照
改裝完畢測試按鍵結果,按鍵的觸感非常差,
舉個例子來說,如果原本的微動開關使用力道為"1"的話,
那改裝的微動開關使用力道就是為"5",
按鍵的那種感覺就像是在使用50元滑鼠觸感一樣,
而且還發出"卡"那種按鍵聲,
用不到幾次就把改裝用的微動開關給拆了,
目前是將左右鍵微動開關交換使用中,
待找到替代的微動開關再來更換.
