小弟之前欠缺一支望遠焦段的鏡頭，因此努力的逛討論區，目前望遠端的鏡頭原廠不外乎小白IS()、小白()、小小白、小小黑IS以及副廠鏡，原本計畫拜入小小黑，但其售價已與小小白相似且考慮到望遠焦段不是常常會帶出門的一支鏡頭，故轉而求副廠望遠鏡頭，發現大家都蠻推SIGMA 70-300mm f/4-5.6 APO這支鏡頭的，不但C/P值高、70-200的畫質也不錯，所以.......嘿嘿....就這樣.....他出現在我的桌上

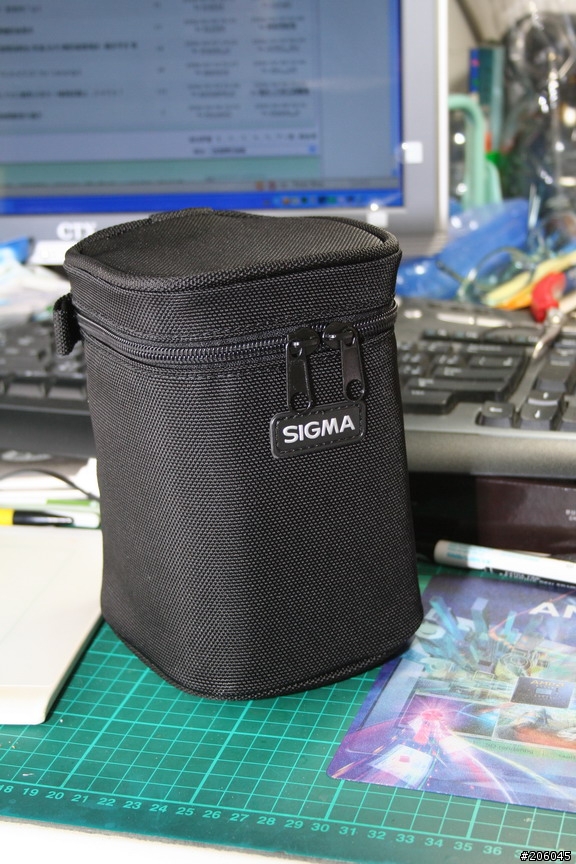

SIGMA保護袋

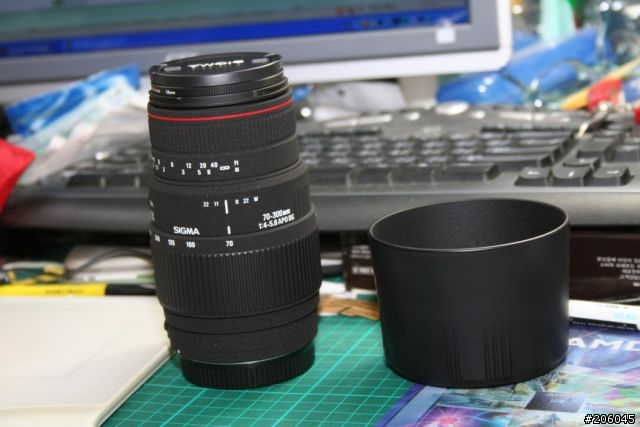

70-300mm f/4-5.6 APO與碗公遮光罩

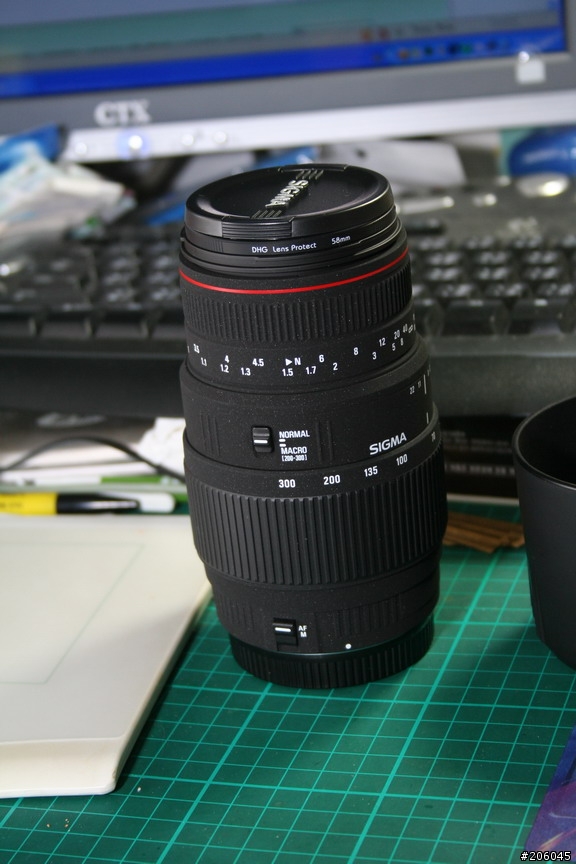

這是今天準備破解的所在

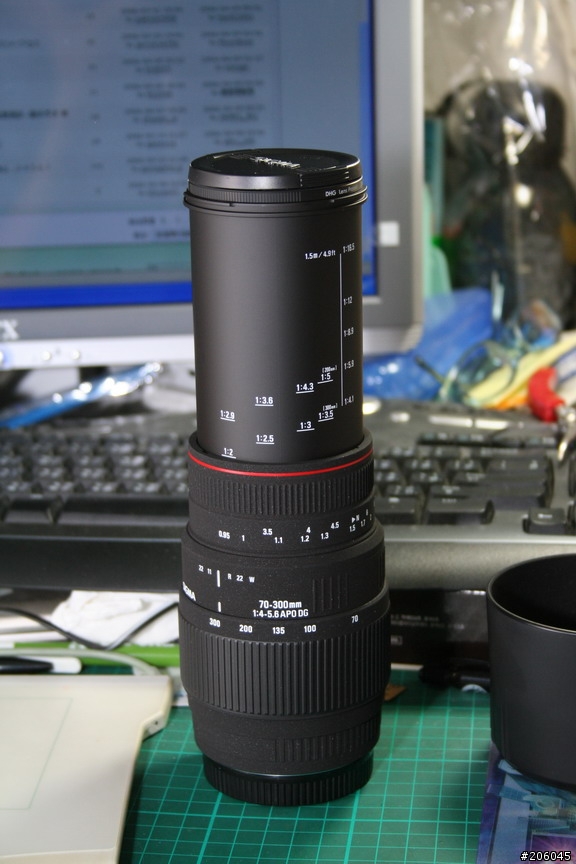

300端normal

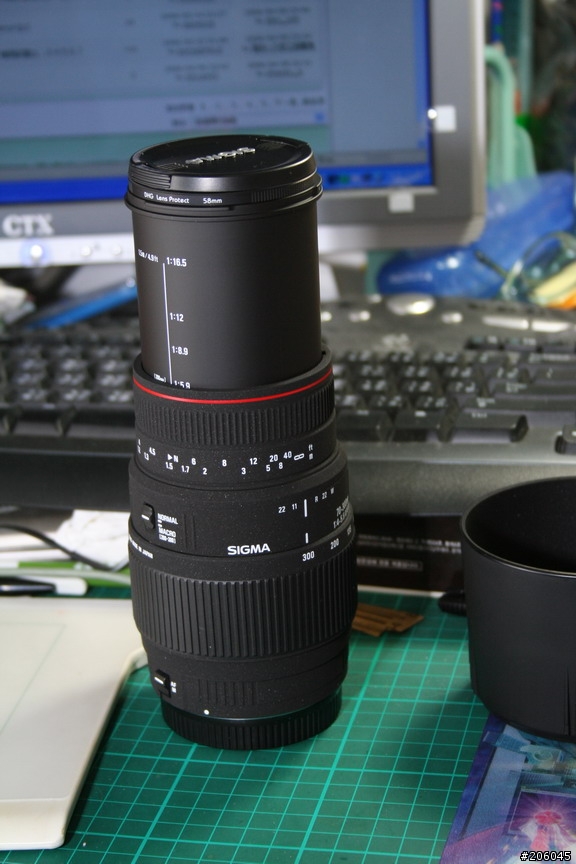

300端開啟macro(可最近對焦至95cm)


昨天(4/8)才新買的，今天就躺上手術台被我開腸剖肚

=======我是分隔線==========================================
以下內容，心臟不夠強、手不夠巧者請勿輕易嘗試

本改裝內容主要參考朱大腸(kn7000)前輩@DxVIEW以及DxVIEW討論區所彙整而成的，由於朱大腸前輩改的是for NIKON的，因此我將for CANON的不同處另以圖片說明

首先準備一顆強壯心臟，與小的十字螺絲起子

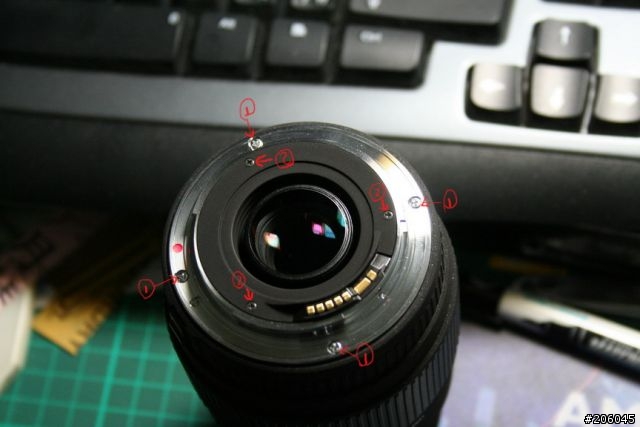

(1)如圖，將1處的4顆螺絲卸下，再將2處的3顆黑螺絲卸下(for CANON的螺絲都相同沒有長短分別)


(2)接著將3處的2顆螺絲卸下，打X處可不用卸下

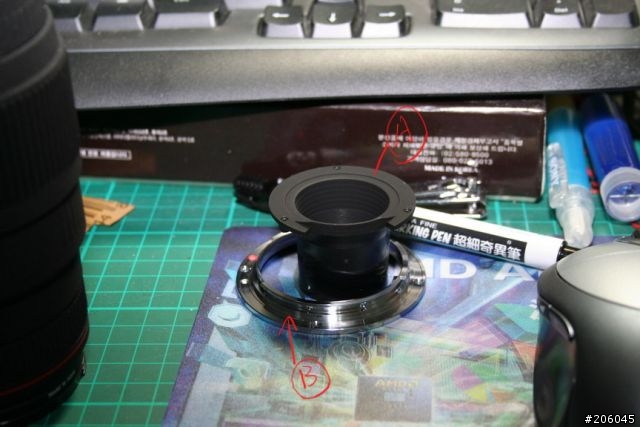

(3)先將A部份往上提起，在將B部份取下

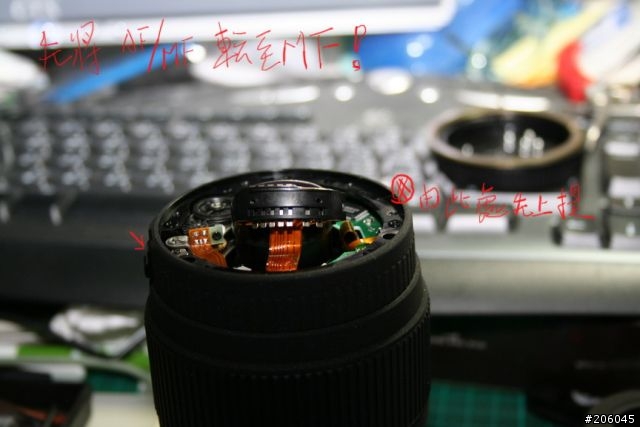

(4)現在我們將要分離AF/MF控制環，如圖將他切至MF，由打#號處先上提，即可分離控制環


(5)分離後的長像，記好圖中央焦點處的白色開關，組合回去時需要它的輔助；

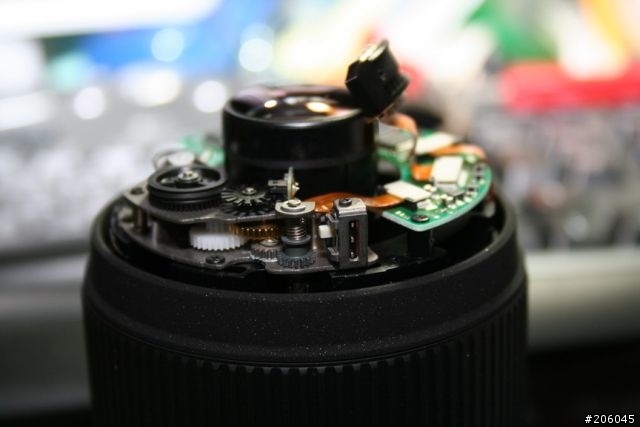

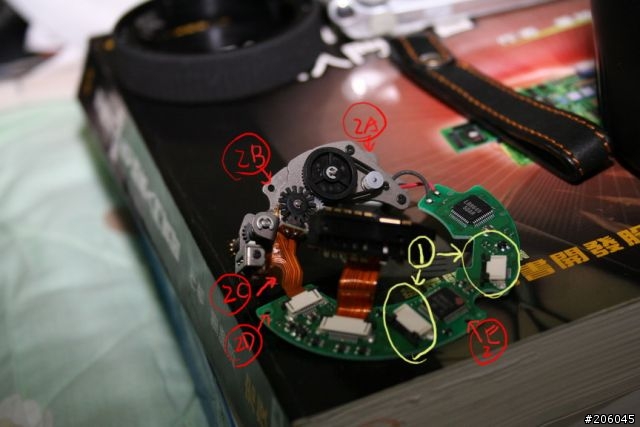

接著將變焦環與對焦環的排線與機板分開，請參考下圖黃色圈起的位置1，先將黑色卡榫往排線處撥開，即可抽出排線；再將位置2的5處螺絲旋下，至於馬達與機板的排線不用分離；先將機板提起，再將馬達部份輕輕上提，此時會發現有一支較長的軸卡在下方，輕輕的逆時針轉90度左右即可提起( 6)


(7)H處有固定對焦環排線的鐵片，沒照到，可見下下圖H處，將此鐵片固定的2顆螺絲卸下
還有4顆對稱的長螺絲(銀色)卸下，sorry沒標到

(8)

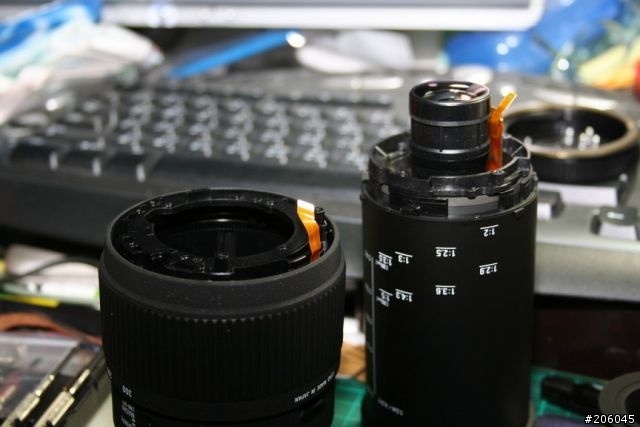

(9)慢慢將外罩上提與鏡頭組分離，for CANON的好處：裝回去時只要將H處鐵片對回原本固定的位置套回即可

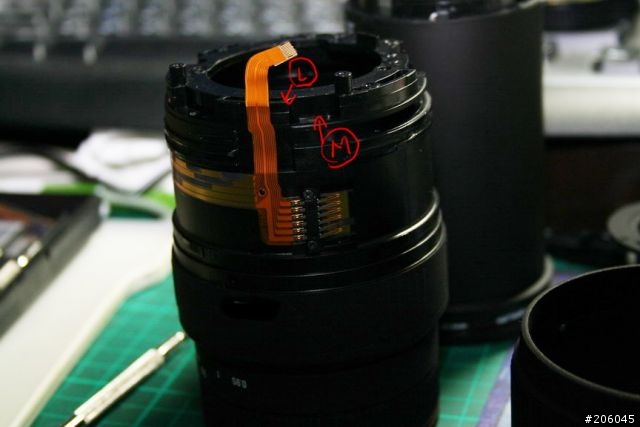

(10)如圖，外罩的L處有一顆螺絲，沒照好請參照朱大的圖解，如朱大的F附近沒標的箭頭處螺絲，將他轉下，將變焦環的卡榫轉至M處，慢慢提起分離

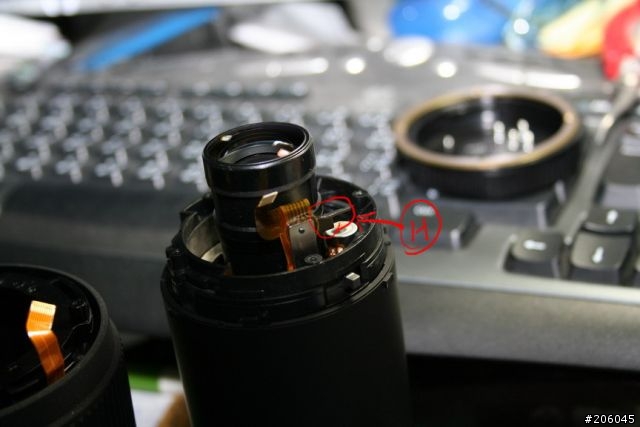

(11)此即為變焦環的電子接腳，極脆弱，小心；如圖上用紅框框起處，請先準備一張紙，如框框的寬度，長度可長一點，等一下裝回去時要用，將紙擺放至框線處卡榫旁

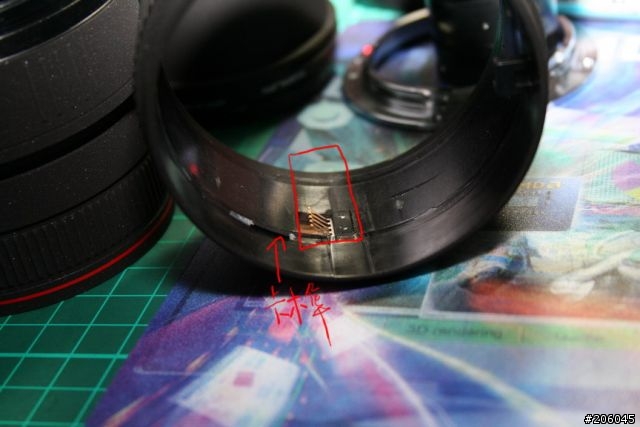

到此，其實已經快完工了，我沒有如朱大繼續將對焦環卸下，因為在卸的過程感覺有某東西卡住，另一邊又是電子接腳，不敢硬上，所以如下圖，我直接用斜口鉗將鐵片剪下，照不清楚請直接參照豬大的相簿，這樣任務就已經完成一半了


最後就是組裝回去，還記得(11)圖的紙片嗎，只要擺至圖上框框處遮住電子接點，慢慢套入套筒M處，在順時鐘將變焦環轉入，抽離紙片鎖上L處螺絲即可。

如圖(9)將鏡頭組與外套筒組合，H處對到套入即可，將H固定(2*螺絲)，在鎖上對稱的4*銀色長螺絲。

快完工了，加油!!
接著如圖(5)( 6)，將馬達部份，長軸先放入，順時針轉至定位，機板就定位，鎖上5*螺絲，並將圖( 6)的電子接腳*2就定位，扣上。

AF/MF控制環上的開關對上圖(5)的白色開關部分先放上，在把對角的#下壓放入。

最後，將圖(3)的B部分放上，在放上A部分，A上的3*黑螺絲鎖上，在鎖B上的4*螺絲，以及圖(2)的2*螺絲..............YA!!完工了

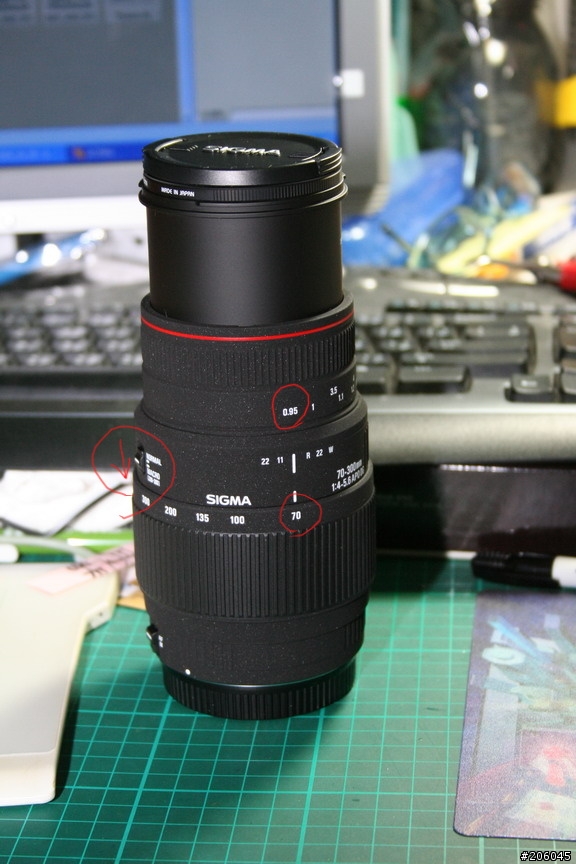

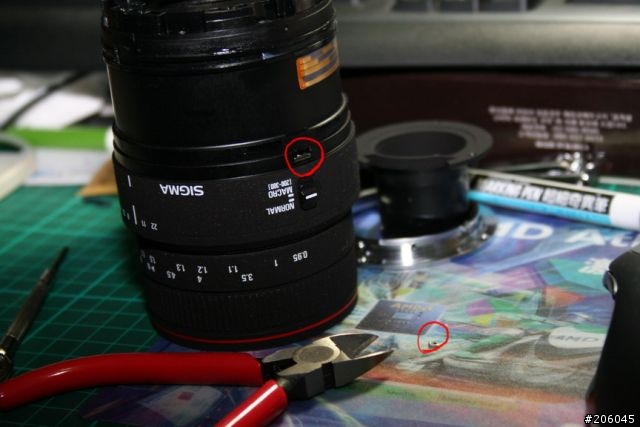

70端開啟MACRO功能，可至95cm最近對焦


測試照，本來要照剪下的卡榫，結果距離低於95cm對到後方滑鼠墊上


此方法會比在300開MACRO硬轉至70端破解MACRO功能安全，但前提是拆下來要裝的回去還要功能正常
破解MACRO完後，頓時覺得這顆鏡頭的C/P值又上升了不少

補上70端MACRO測試照，以下縮圖加銳化，謝謝
