這是小弟長期使用的GX1/GH2破解設定檔,分享給大家。

由於破解軔體的步驟大同小異,我將其獨立出來,請點選「Ptool更新軔體程序」一文,就在本篇原始出處的旁邊,本文則不定時分享最新的破解參數設定,搭配Ptool即可進行錄影畫質的修改。,大家覺得有需要的話我再找時間貼到這裡吧!


DREWnet T9 (Trial 9) by Driftwood - 2013/07/26更新


環境: GX1+Sandisk 45MB/s USH-I與GH2+Toshiba Class 10 23MB/s 白卡


我使用Ptool論壇driftwood所調整的DREWnet Trial 8錄影參數已經很久了,driftwood近期的設定檔算是Ptool論壇成立以來集大成之作,其畫質與檔案容量取得很好的平衡,同時long GOP的特性使得長時間錄影的穩定性高,而前幾天才釋出的DREWnet T9參數檔,使用了新的scaling matrix,對我來說是一大消息,也讓這篇Ptool的資訊分享延期。錄影畫質的破解,需要流量(bit rate, 8 bit=1 Byte),Quantization Matrix,以及GOP互相配合,三者息息相關,與靜態照片不同的是影片檔經常是在1:1的情況下觀看的,因為當今主流螢幕所提供的解析度(大於或等於1920x1080),就是為了能完整播放FullHD的影片,因此畫質的差別很容易以肉眼分辨,要達到良好的畫質,並不是無限上網地增加流量,而是在檔案大小與畫質間取得平衡,選擇DREWnet最重要的原因是其針對Scaling matrix做了許多調整,將流量平均分配給I/P/B frame,而非僅僅拉抬流量(通常也要設定auto quantizer)。流量過高往往也會降低錄影的穩定性,太複雜的場景容易使錄影中斷,因此在流量不過度暴增的前提下提升畫面的細節才是最聰明的辦法,在driftwood的描述裡,DREWnet T9具有以下特性:

1. 80Mbps constant in 24p modes for exceptional quality.

2. 1080i/FSH Maybe only around 40Mbps but the quantisation and PSNR is brilliant!

3. 720p modes Just the best there is. (事實上1080i/FSH(同時也是GH2的HBR以及GX1的FSH)所採用的scaling matrices跟720p是相同的)。

由於平常我是GH2與GX1混合拍攝,為了將混合格式轉檔(pulldown)所需的成本降到最低,大多偏向採用1080p30(FSH)的錄影格式,使用DREWnet讓1080p30的錄影檔平均增加了約1.7倍的容量,對於生活錄影來說已經是很可觀的增長。24p無疑畫質更佳,但是所需的記憶卡空間也更多,如果各位拍攝影片的頻率非常高,例如紀錄小孩的成長,出外旅遊,同時還要兼顧靜態照片所需的額外容量,則FSH模式已經是綽綽有餘。不管是靜態還是動態攝影,「剛剛好」是很重要的原則。


為了讓各位對於錄影畫質的提升有點概念,以下我們以光源較不充足的室內,GX1錄製的MTS檔1:1截圖來檢視之,使用FSH(1080p30)模式錄影。

GX1(G3)/GH2錄影破解資訊分享

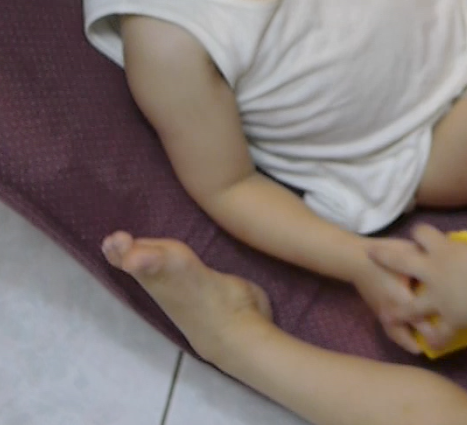

通常在充滿細節的畫面裡,最容易出現塊狀瑕疵,不過1:1檢視下,無論是椅子上的網點,還是布偶的毛料,DREWnet T9幾乎觀察不到色塊的存在。


GX1(G3)/GH2錄影破解資訊分享

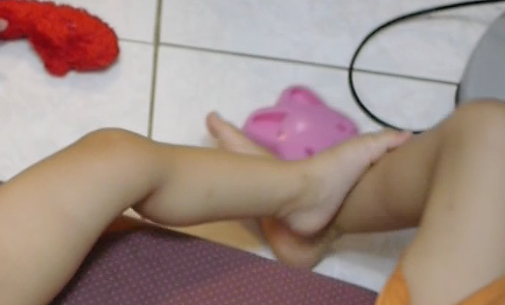

  偽色或英文所稱的color banding最常出現在色階不連續的地方,其產生的不自然色彩,其實是macroblock所造成的,破解後的GX1,即使是低光下,皮膚的色階表現也很不錯。


GX1(G3)/GH2錄影破解資訊分享
除了皮膚的色階表現良好,直線也不容易產生鋸齒,即使是動態場景(B/P frame),表現也超乎想像的好。


接著我們來檢視GX1原廠的MP4錄影,場景相同,流量為20Mbps。


GX1(G3)/GH2錄影破解資訊分享
雖然GX1的MP4出廠值流量比AVCHD高(20Mbps比17Mbps),很明顯全螢幕播放塊狀瑕疵一覽無遺。


GX1(G3)/GH2錄影破解資訊分享

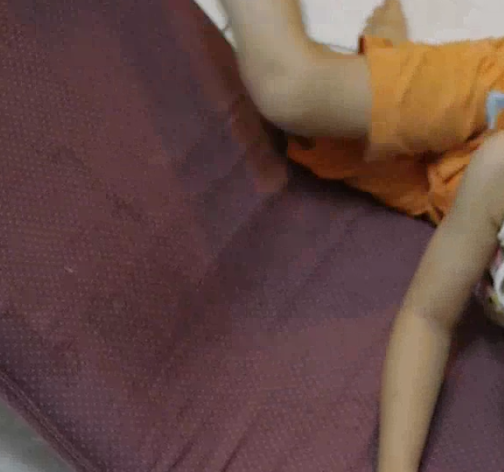

椅子的網格幾乎是糊成一團,對比DREWnet幾乎是完整呈現的紋理,差距實在是太大了。


GX1(G3)/GH2錄影破解資訊分享
毛料也糊成一團,直線也出現鋸齒,Ptool對於MP4的破解並不完全,會造成機身無法正常播放,同時考量到記憶卡空間不夠時,也需要一個小巧的錄影格式,因此MP4的參數完全沒有更動,正常情況下使用MTS就足夠了。


下面是上傳到youtube後全螢幕的截圖,當時還是使用DREWnet T8。


GX1(G3)/GH2錄影破解資訊分享

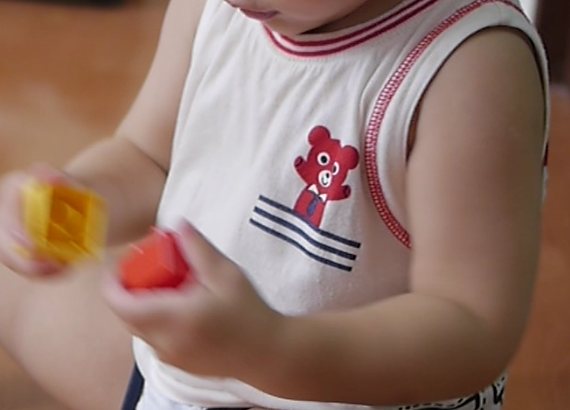

上傳到Youtube後,影片會被轉成MP4格式,原始檔案保留的細節愈多,愈可以減輕畫質劣化的情況。


GX1(G3)/GH2錄影破解資訊分享

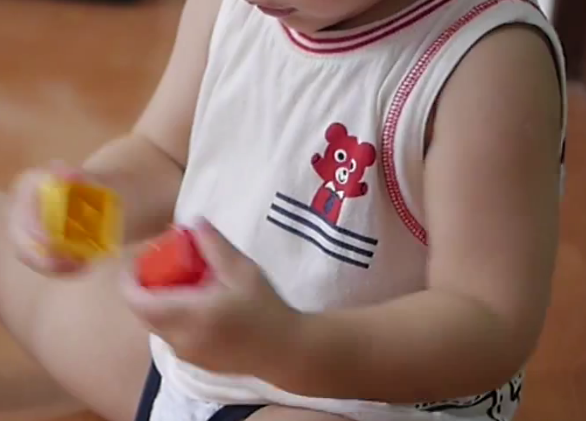

這是原始的影片截圖,幾乎跟直接將靜態照片縮圖到FullHD大小的品質一樣!色階平順漂亮,細節保留完整。


我還沒有時間好好觀察24p還有破解前後AVCHD畫質的差異,總括來說,只要Quantization的瑕疵不易被發覺,就達到破解的目了。真的要探究的話,下面列出driftwood量化的測試,其用一個
灰階圖格來反映Quantization後的成像,顏色愈淡,表示影像品質愈好。


GX1(G3)/GH2錄影破解資訊分享

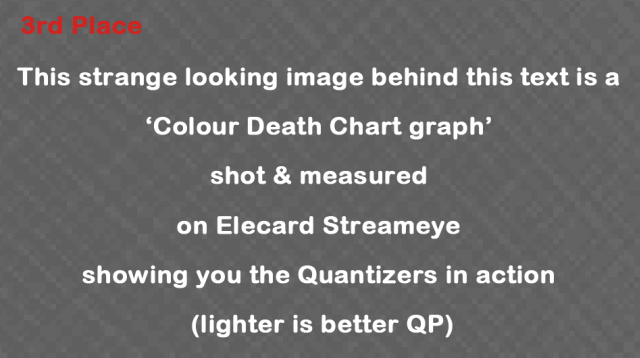

此圖為GH2原廠的24p模式,在driftwood的測試裡排名第3。


GX1(G3)/GH2錄影破解資訊分享

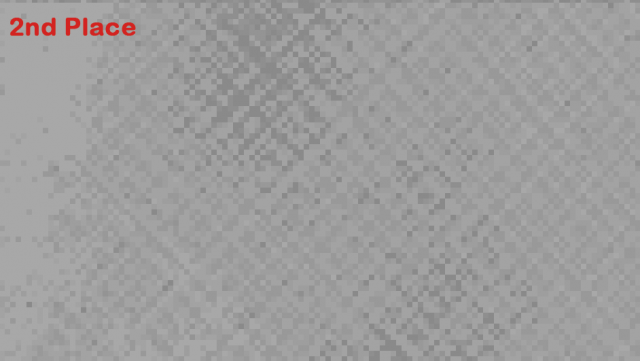

排名第2的則是GH3原廠24p模式(非All-I)。


GX1(G3)/GH2錄影破解資訊分享
排名第1的是DREWnet與GH2,換句話說,已經超越了GH3非All-I模式所能達到的程度。


當然,無論是使用DREWnet的GH2或是GH3,他們的硬體能力都還沒有被徹底發揮,例如driftwood的moon T7(ALL-I)可以說是跟GH3的All-I同性質的設定,採用的流量甚至遠遠超越GH3,Spizz與Nebula都是low GOP的設定,理論上畫質都比DREWnet還更上乘,有興趣的人可以嘗試看看,將來GH3能夠破解了,應該也能得到同等的品質,只是回到現實面,以及基於檔案容量與穩定性的考量,在生活紀錄這方面,DREWnet是我認為最平衡且最實用的參數設定,最大80Mbps的流量(約10MB/s)幾乎適用於所有class 10的SD卡,市面上大概只有破解的GH2,All-I模式下的GH3,還有高價位的專業錄影設備可以得到比DREWnet更佳的錄影畫質了。


使用了兩天還沒發生任何問題,如果發生無法立即預覽影片的現象,只要重新開機就可以順利播放了,對影片檔本身是沒有影響的,有關T9的一些細節,Ptool論壇有很熱鬧的討論,有進一步的資訊再分享給各位囉!最後,錄影不是只有畫質的追求,還有拍攝手法,故事性,分鏡,以及畫面穩定度等,因此畫質「足夠」之餘,其他方面也是要努力兼顧喔!

PS.破解軔體前請確實閱讀Ptool軔體破解程序的需知,因為電源中斷導致機身變磚是不在保固內,請自行承擔風險喔~

祝各位愉快紀錄~

Have fun~
M43親子與生活紀錄: https://www.facebook.com/M43Happiness

經過O大的破解說明後,小弟手上的GH2應該可以再活個一兩年,本來想說入手GH3,看來可以再忍忍,感謝O大的資訊分享
真是讚,圖文兼具的說明,很輕易可以了解差異性。
也感謝OASYS兄的發文,以其這些辛苦嘗試並且分享出的人。
大推~~
太感謝了,OASYS兄,
分享這個造福大家,
希望大家手邊都能有便宜又好用的工具拍攝自己想紀錄的東西。
感謝辛苦分享,非常實用的內容,

想問文中提到的10MB/s是實際影片生成後的檔案大小,

因為我只有一張16G的記憶卡,所以想知道會不會跟遠本的差太多.
80Mbps的話 16GB錄不到一小時 (40分鐘?)

72Mbps我用32GB才只有一小時出頭

跟錄RAW相比那個64GB只能錄10+分鐘比還是多很多
jodomade1206 wrote:
感謝辛苦分享,非常實...(恕刪)


真正錄影時並不會一直維持80Mbps(或72Mbps),因為他是VBR,會依據場景的複雜度調整,所謂的10MB/s是指記憶卡速度的要求,也就是當流量衝到80Mbps時,記憶卡速度也必須跟得上(至少要10MB/s的寫入速度,也就是class 10),不然很容易產生錄影中斷喔!

因此,以Mbps估算僅能大略得到空間的下限,實際使用所消耗的空間可能有很大的差距。在此只是提醒大家選擇記憶卡要注意的地方。例如GH2不支援USH-I,因此選購時,應該要特別注意這類記憶卡在calss模式下的真實讀寫速度,而非USH模式的速度。例如有些USH-I記憶卡標榜讀寫超過50MB/s,但是卻只有class 4,這類記憶卡在GH2就不適合高流量的錄影模式。

另外忘記說明,破解錄影加大流量後,相機螢幕上的錄影時間並不能反應真實記憶卡尚可錄影的時間,有時會差異很大,流量跳動幅度很大的話,要正確估算所剩的空間是很困難的,這是唯一的缺點,不影響影片內容。

下面說明,同樣是用DREWnet T8, FSH模式錄影,但是不同的場景,流量的跳動率是不同的喔!

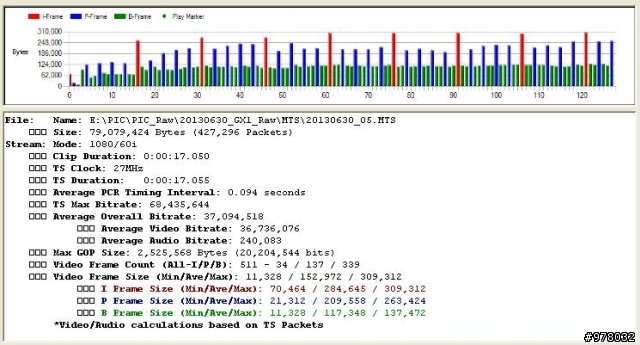

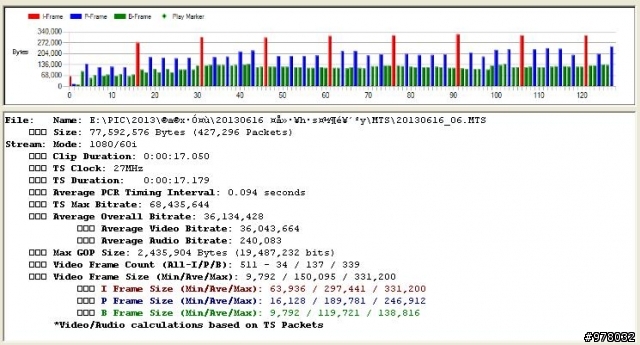

GH2 DREWnet T8, FSH,平均36Mbps。


GX1 DREWnet T8, FSH,平均37Mbps。

可以看到在稍微複雜點的場景下,GX1有可能使用比GH2高的平均流量。兩者也都未達理想的40Mbps,就是VBR的緣故。

有不詳或錯誤的地方,歡迎提出與指正。
M43親子與生活紀錄: https://www.facebook.com/M43Happiness

OASYS wrote:
真正錄影時並不會一直...(恕刪)



真棒的分享

請問GH1也可以用T9參數嗎
還是有比較適合的
謝謝

OASYS wrote:
這是小弟長期使用的G...(恕刪)

G5跟GX1大概是同期產物,不知道適不適用這個?

jojo329 wrote:
G5跟GX1大概是同...(恕刪)


G3後的G系列目前為止沒得用ptool
據說是軔體寫法改變.

--
G3跟GX1才叫同期啦XD
