[分享]「改裝」Sentra 180 修改金盒子得到AUX IN輸入（含VIDEO輸入喔！）

繼上回分解原廠主機後這次又要來分解駕駛座底下的金盒子了！
神奇的網路無奇不有！苦苦找尋後，發現有大大提供
可從金盒子修改得到AUX IN輸入，而且還可以連動原廠趴趴螢幕。
看到當然二話不說先把圖抄下來啦！
但很抱歉的是忘了將發表的大大發言的網址留起來，事隔多日，現在也想不起
在那個討論區看到！(模糊的記憶....好像是匪類吧...)
不管怎樣，先跟那位大大致上最深的敬意啦！自己動手樂趣多！
也省了很多小朋友啦！（這年頭錢難賺呀！）

來看圖說故事吧～

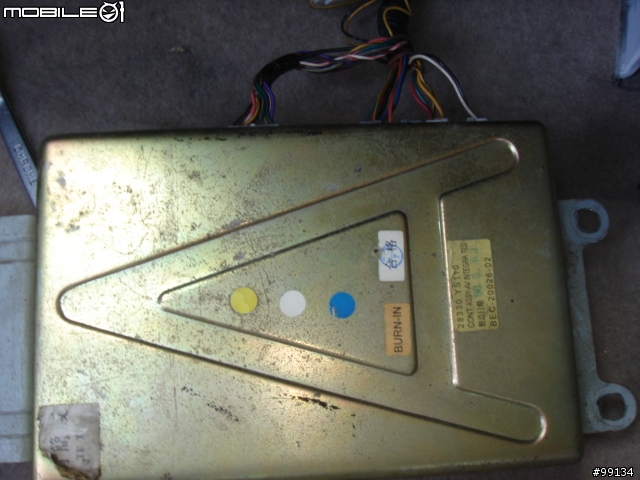

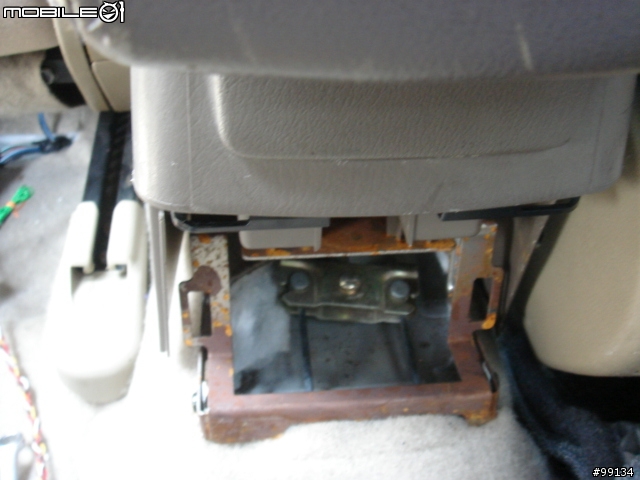

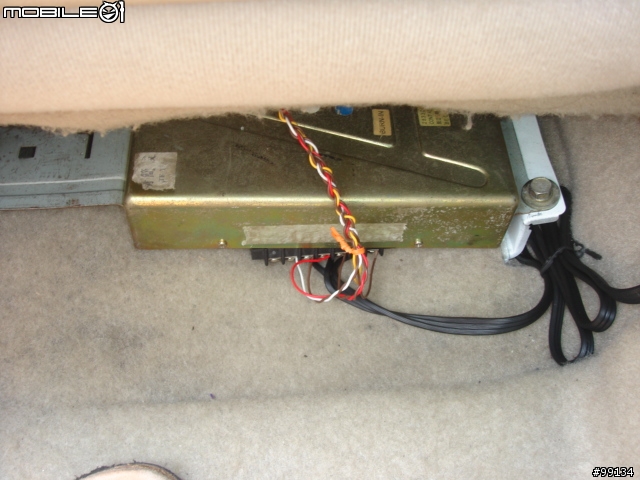

1:傳說中的金盒子，就在駕駛座下方，將椅子向前推到底從後座進去，就可以清楚看到了！

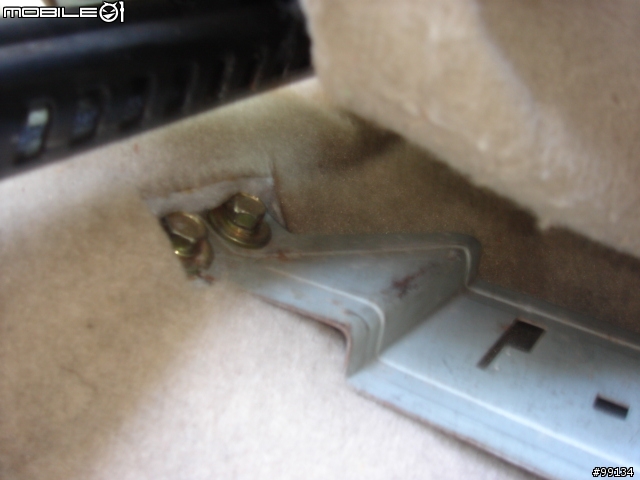

右邊的兩顆螺絲

左邊的兩顆螺絲

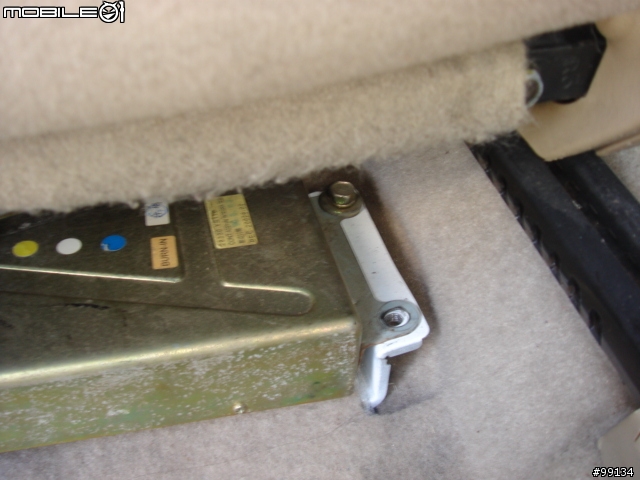

俯視圖，拆下來後上頭貼著精簡版？?還有其他版本呀？

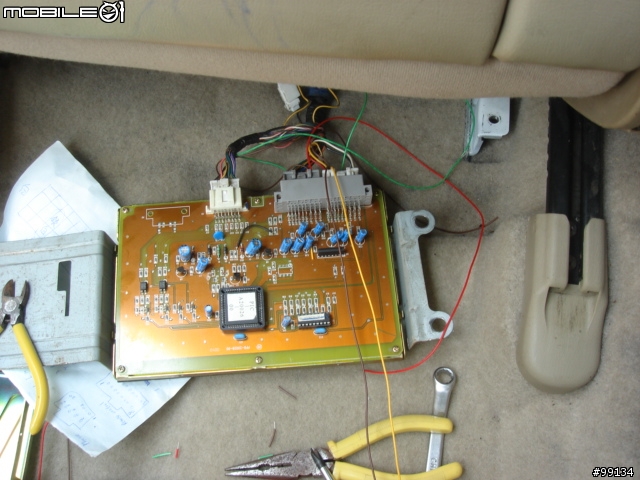

2:金盒子拆下後拆開，內部電路的樣子。主要的兩個IC被貼紙貼住，蓋住原有的編號，懶得撕開來看了！大熱天的！趕快弄吧！快中暑了！

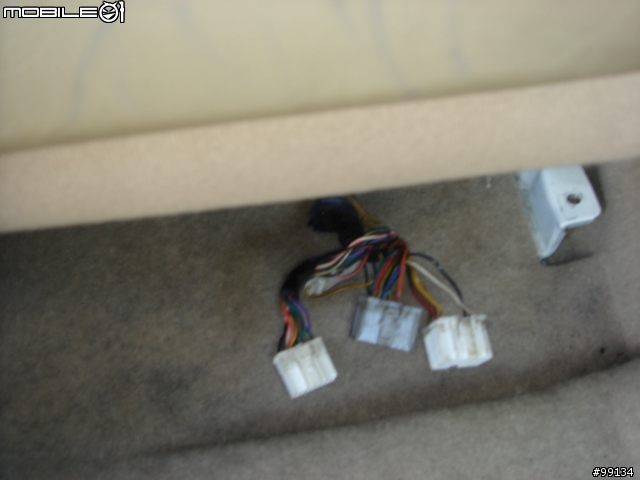

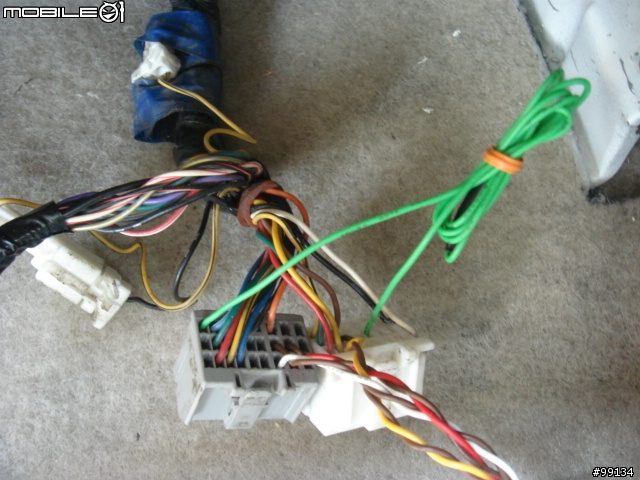

拆下後的線頭

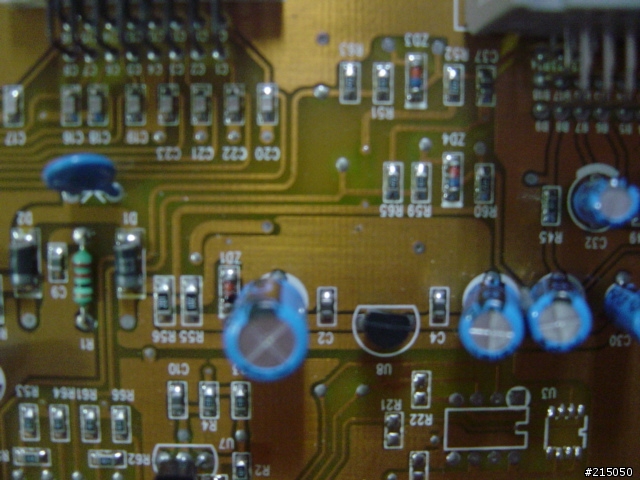

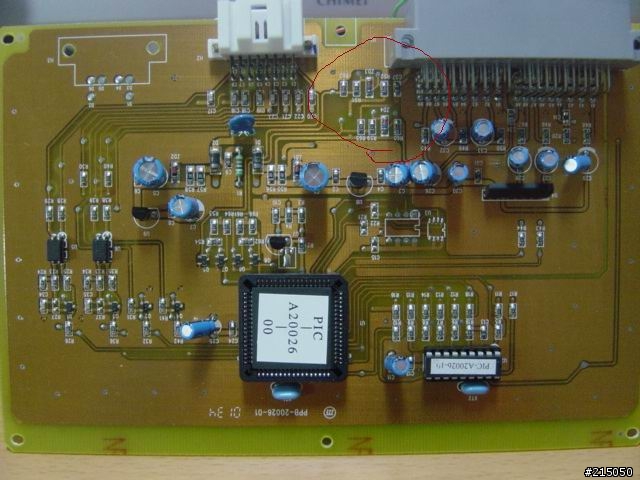

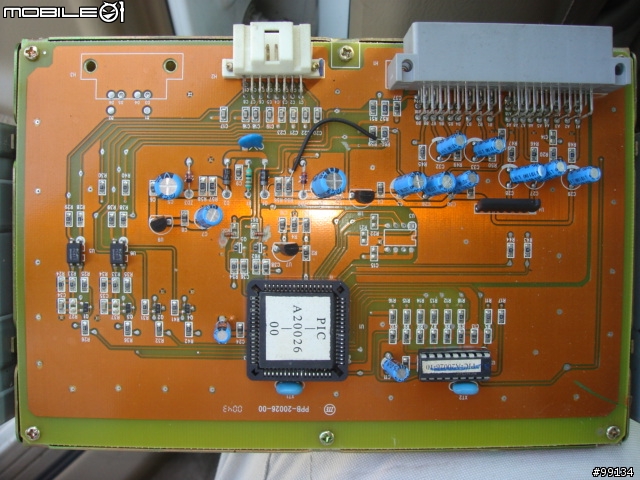

電路板全圖

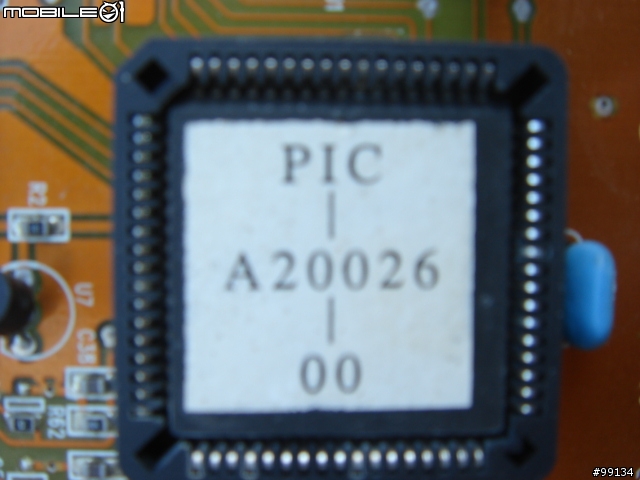

解碼晶片吧？

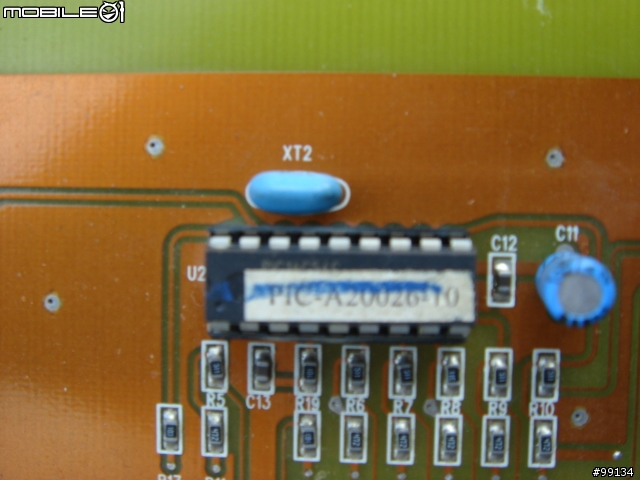

？？？IC

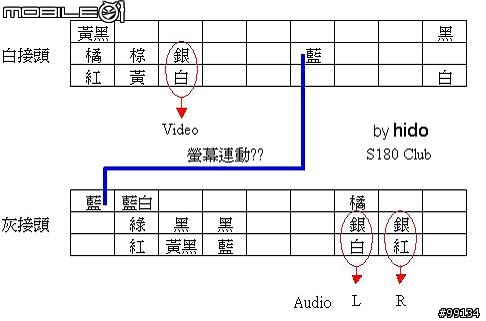

3:接線圖 哈哈！！！圖上有大大的ID啦(Hido)！真是太好了！借用大大的圖喔！

接線圖！感謝Hido大大


接線中...


測試電路


終於見到我的大白有畫面啦～之前拿燒的VCD去試，趴趴螢幕會起來但都沒畫面，也沒聲音。曾一度對它放棄。只好安慰自己在車上看螢幕不舒服......等一堆理由...
但今天......


其他依序將左右聲道接線測試，咦？沒聲音？？怪了？檢查一下線路～沒錯呀！
...在炙熱的中午隱約聽到很微小的聲音！？？怎麼了～大白天也有阿飄嗎？
哈！！！...真是豬頭！靈機一動將音量賺大，哈！！！原來就是那個聲音啦！
小到我聽不到的聲音啦，因小弟是用T9做影像及聲音的來源....
So...主機的AUX IN沒有經過前級放大，所以聲音很小啦！
哈！！！真是大豬頭一個！
問題解決了！加快腳步趕快接線摟～～

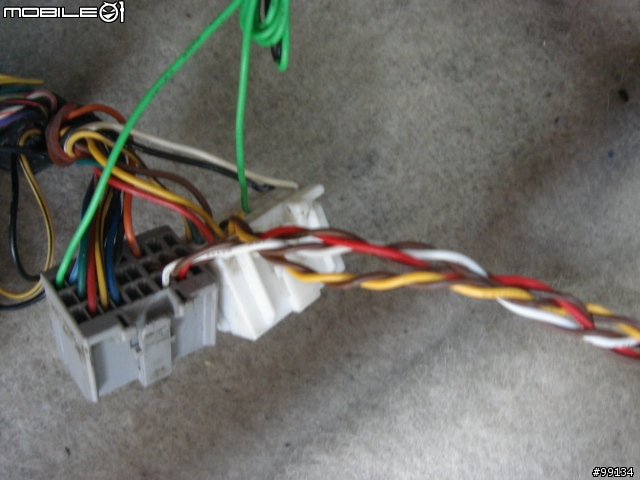

整線好的樣子
因早上忘記買鐵圈，（訊號濾波器太貴～一個要600說...）

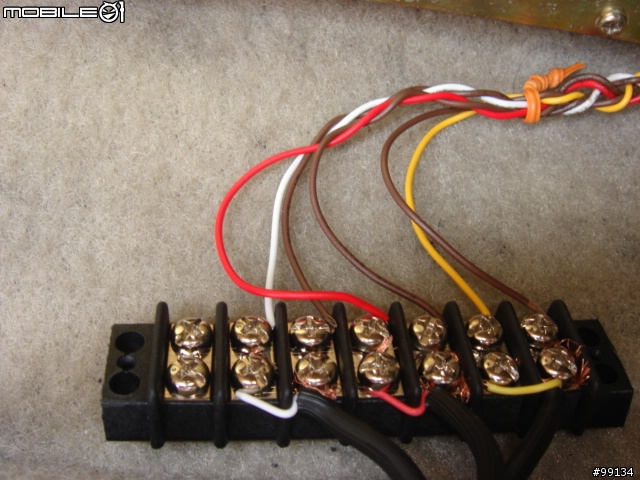

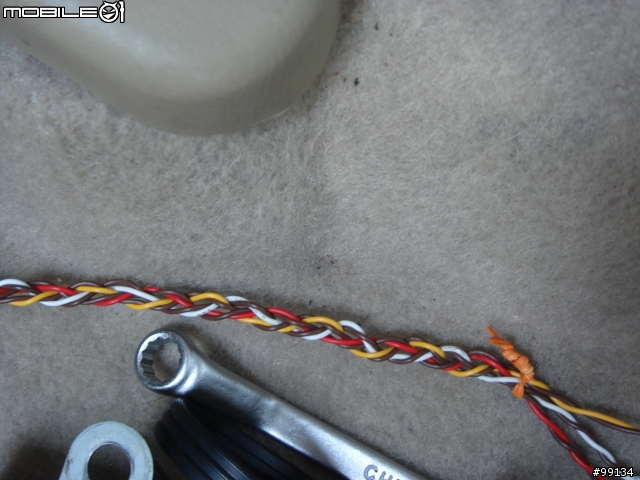

只好用最簡單的方法，將訊號線跟接地線纏繞（用綁辮子的方法），多少可以抑制一點雜訊！




4:天呀！已經中午了呀！哈！快昏了！雖然停在陰涼的地方施工，但還是很熱呀！恐怖的夏天！趕快整線收尾吧！

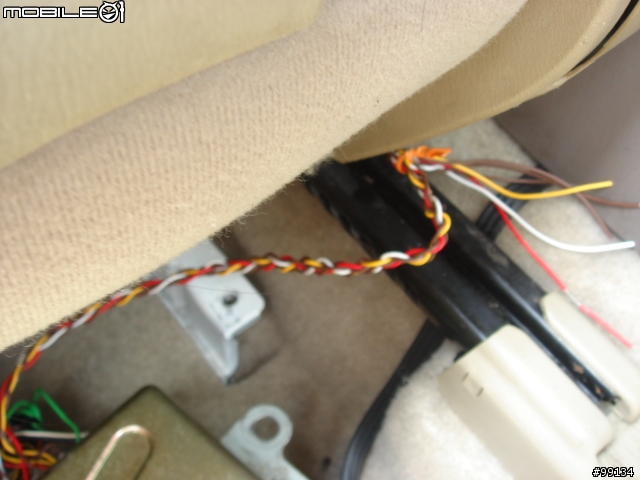

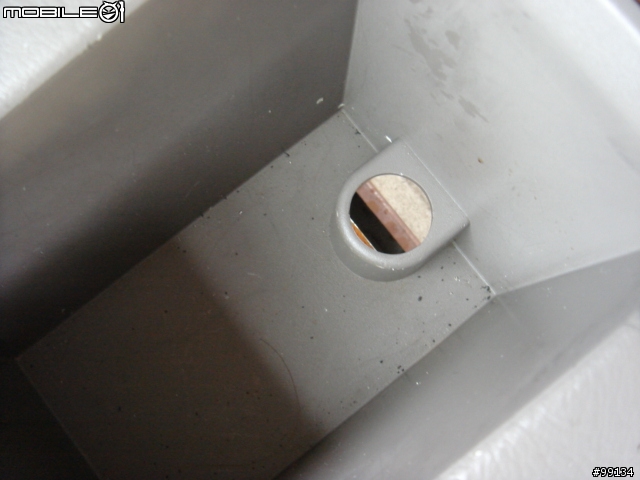

將中間扶手的後版拆下有一孔可通至置物盒中，將AV線從這邊穿過整線

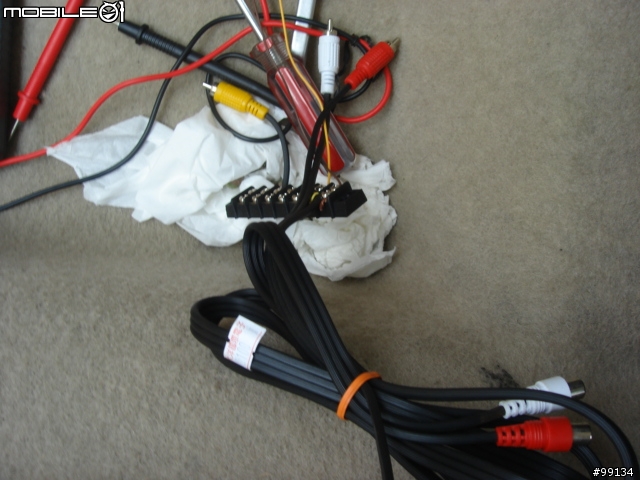

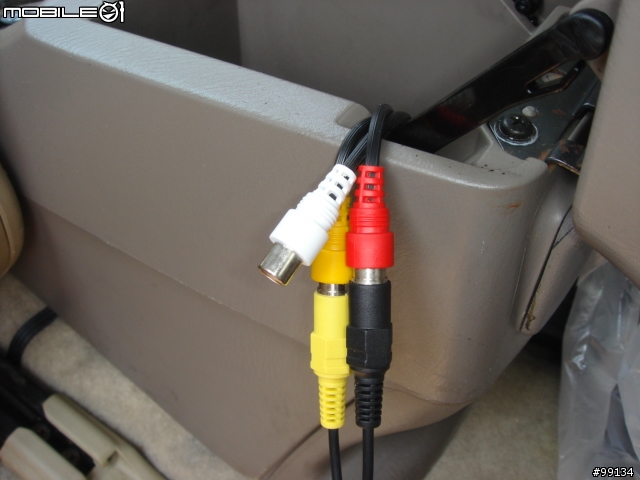

5:將金盒子的線及扶手的AV線連接，暫用2P端子接線，未來還要再修改！

把金盒子鎖好，線接好、整好......天呀！！！熱昏了！

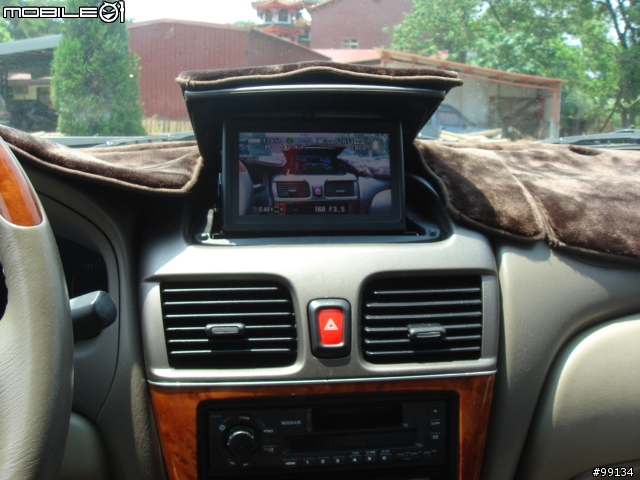

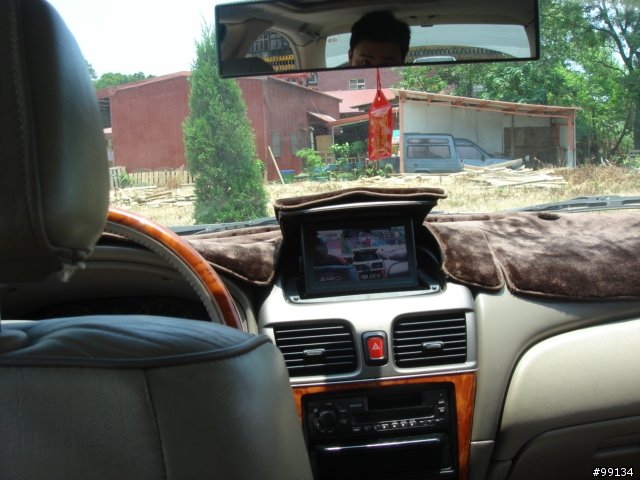

6:完工啦！！！做最後的完工測試，影像、聲音...其他...各項功能測試，避免改好了這個，弄壞了別的！唉！深受公司SQA的荼毒呀！

哈！！！影像OK！左右聲道OK！起飛前倒數...五...四...三...

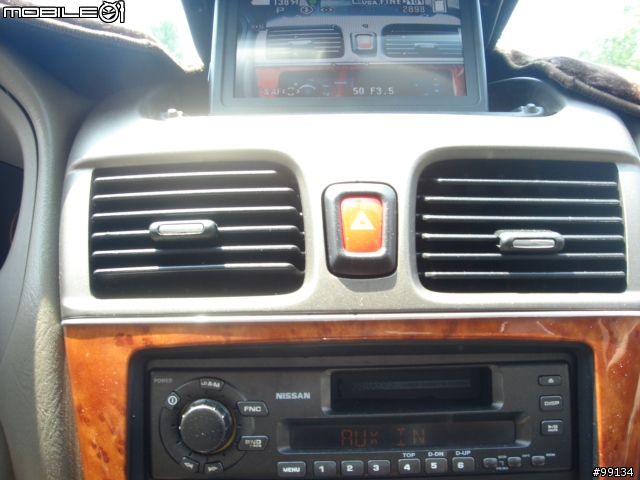

AUN IN動作啦！！！哈哈！！！不用花錢買那個貴貴的AUN IN套件啦！


7:謝謝各位大大辛苦的看完小弟的報告啦！下一步就要對電源動手啦
拉一條專用電源進中央扶手，可以邊聽邊充電啦！
還有跟寶貝一起挑一個好的音源摟！
我家寶貝對蘋果的東西......哈！要怒力工作啦！
白蘋果～你什麼時候可以像菜市場的蘋果一樣便宜～.....
