新勁戰用的7號薄型電瓶 壽命好像都比標準電瓶來的短
又沒有採發桿 如果電瓶掛掉 只能牽車了
裝個電壓表來監控 避免有這種情形
車齡一年半 里程19xxx
有改GAMMAS 電磁閥 裝55w安定器
首先當然要先把儀表拆下 (儀表怎麼拆就不多說了)

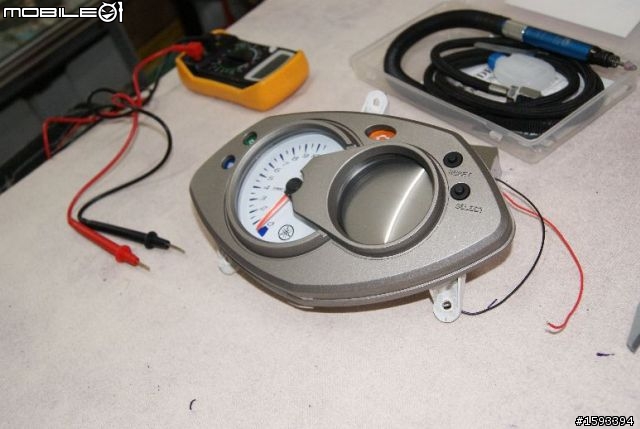

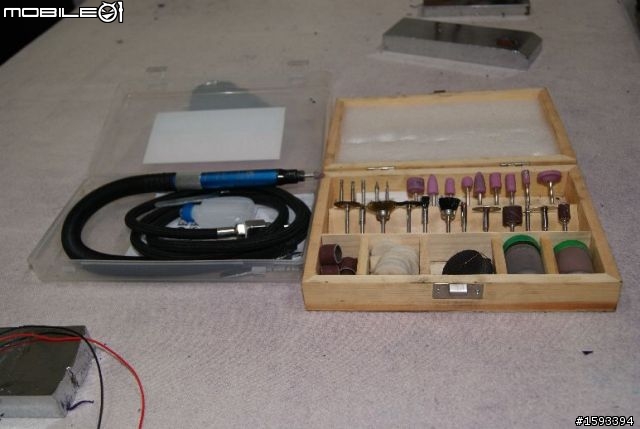

所需的切割工具

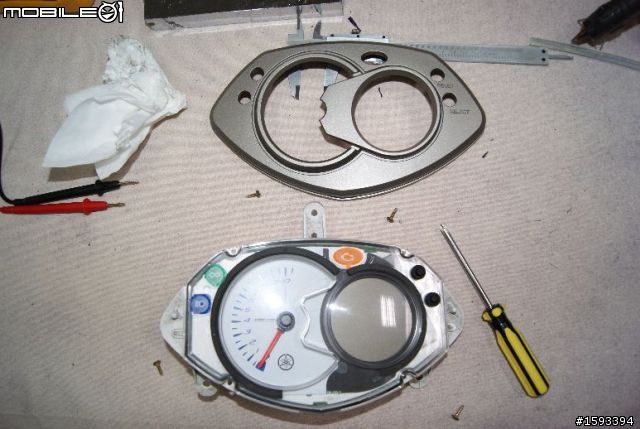

背面最外面四顆螺絲卸下
可以先將第一層外殼拿掉
第一層蓋子拿開 會看到透明的防水層
防水層拿掉

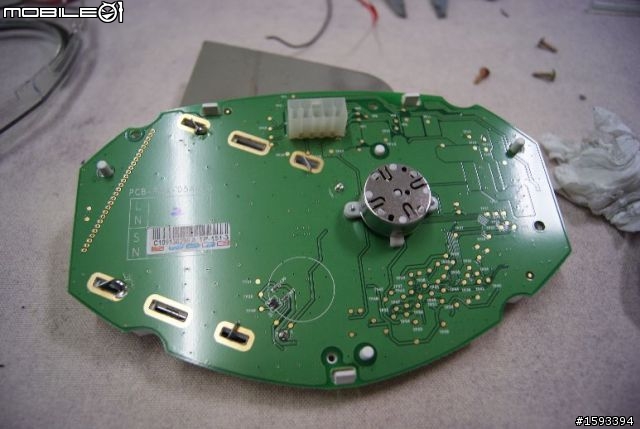

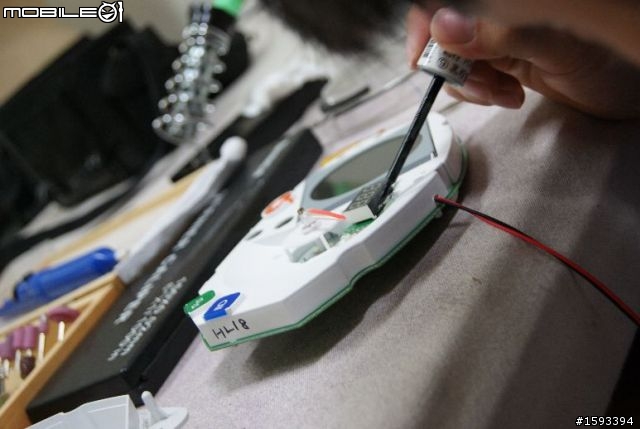

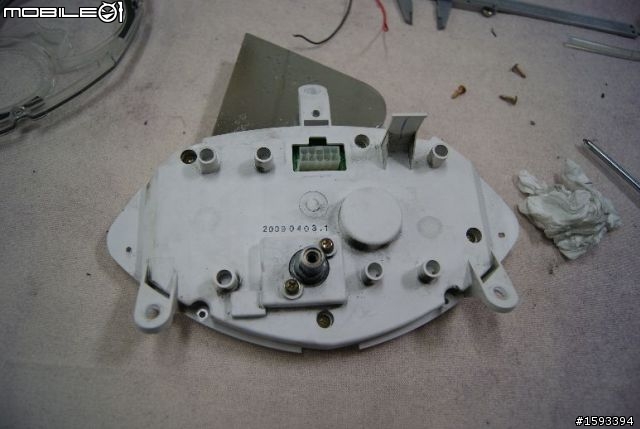

背面的螺絲通通鬆掉 可以看到機板

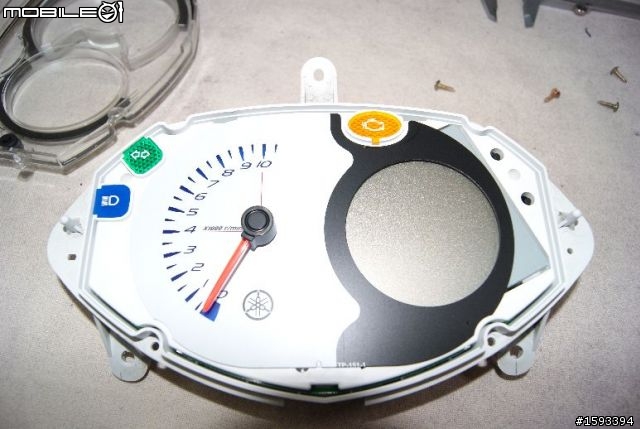

指針上面的黑色蓋子 有黏起來非常難拆
要點就是 指針部分要抓緊
指針我拆了好久 就是拆不掉

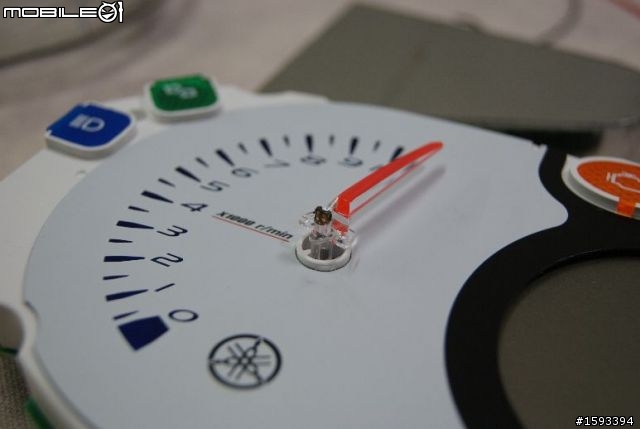

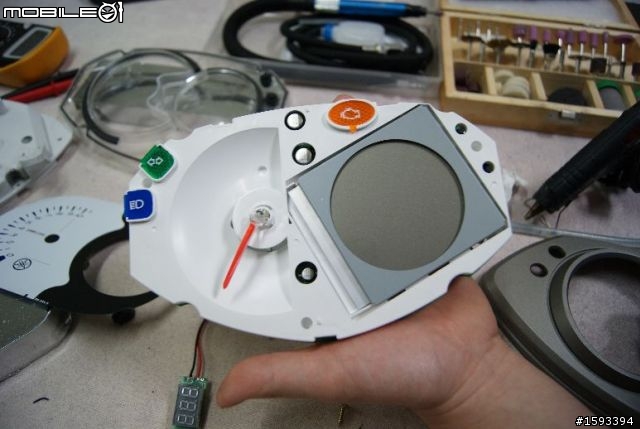

最後決定不拆指針 那塊數字版 材質就跟墊板一樣 稍微凹一下 就能拿出來了

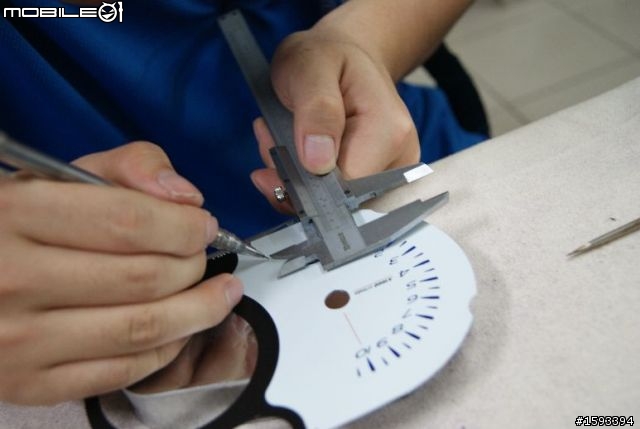

位置決定挖在下面 剛好把YAMAHA LOGO挖掉 呵呵
裝在這邊可以不用擔心 會被指針打到
這片墊板 沒有想像中的好切
我用美工刀割好半天 都割不過去
最後用這個去銷
儀表本體 用剛剛切墊板的工具 去修飾
修飾的時候因為 削削噴來噴去 就沒辦法拿相機來拍了

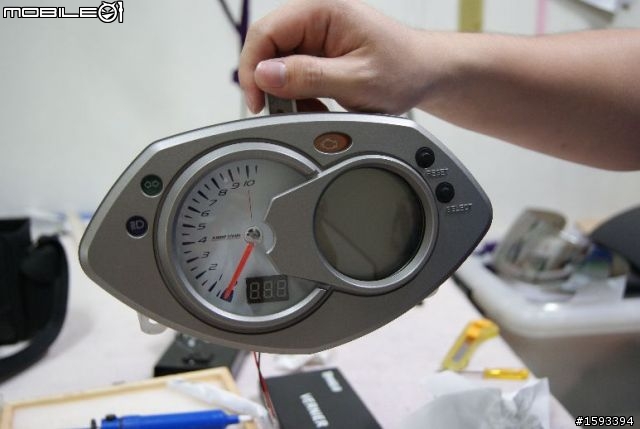

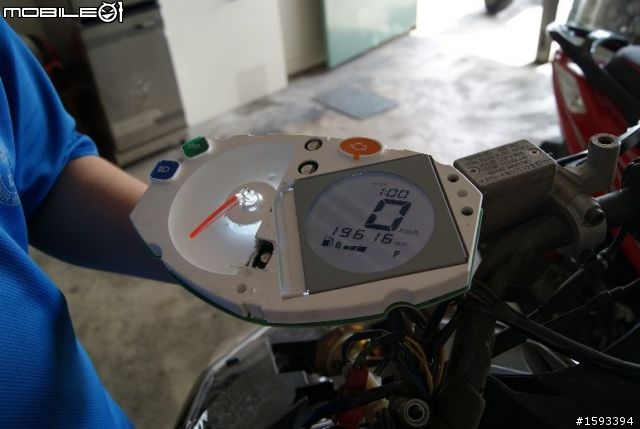

修飾完當然要試試看儀表還能不能用

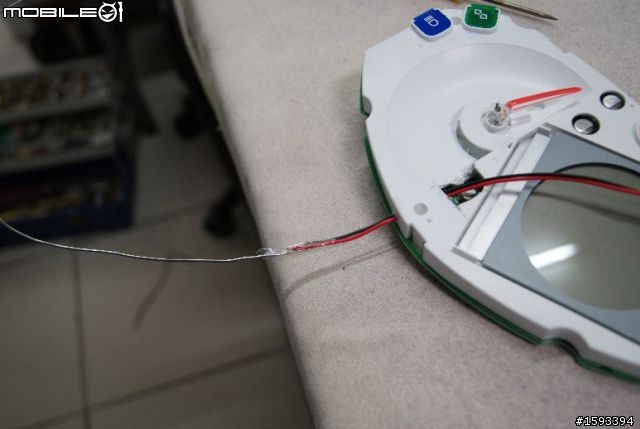

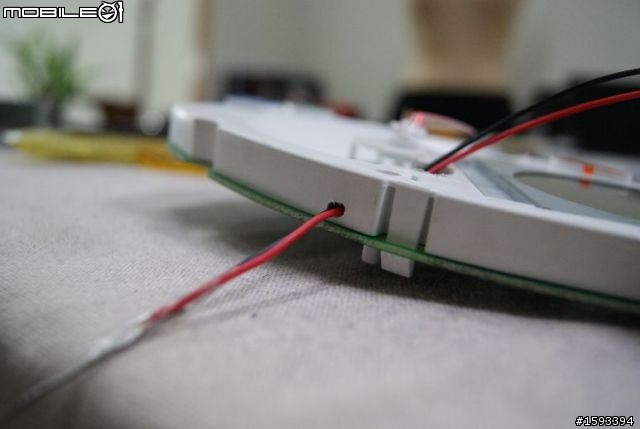

電壓表的電源線部分 用引線的方式 比較好穿

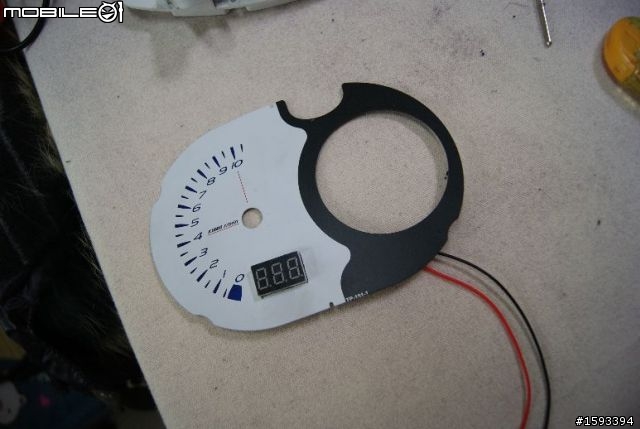

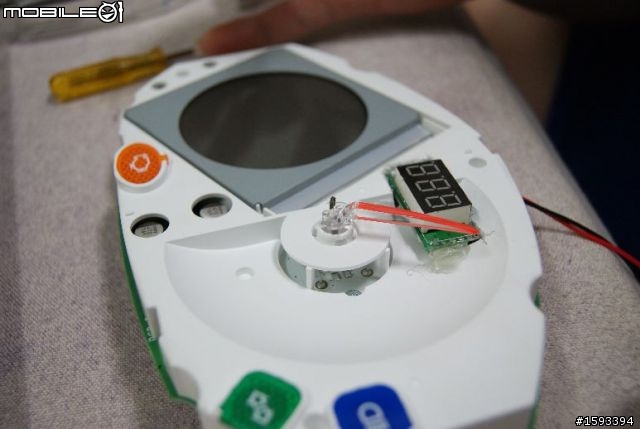

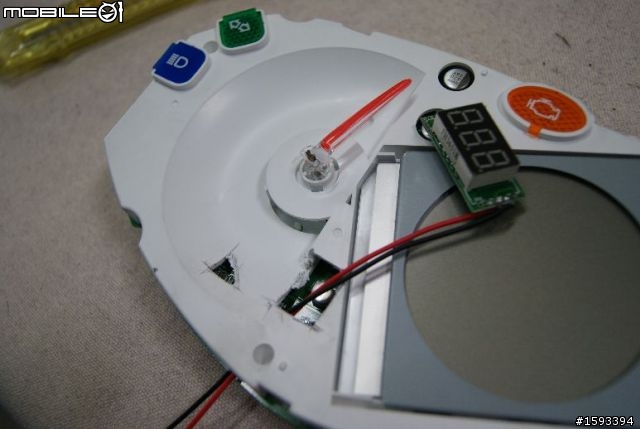

裝上去要用 熱熔膠固定 電壓表的電源線悍點 也要用熱融膠固定
順便把七段顯示器 旁邊白色部分塗成黑色的 (感覺比較好看
之後全部鎖回去....第一次鎖回去忘記把指針上面的黑色蓋子蓋回去..結果又拆一次

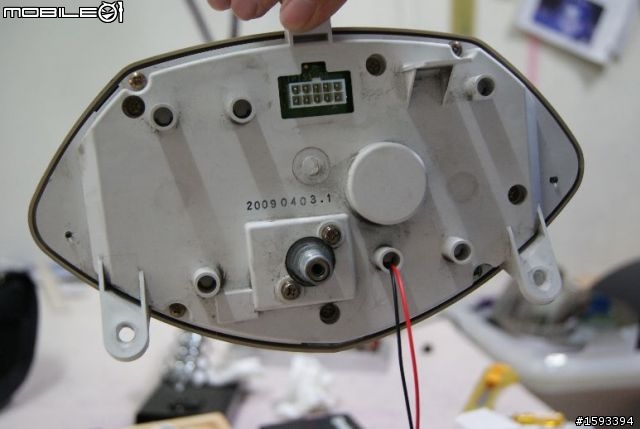

電壓表的電源 就從後面的散熱孔拉出來
直接接到電瓶 正極部分在接個開關
裝完稍微測試一下
未開電門 電壓12.6~12.7V
開電門 電壓12.4~12.5V
發動後 電壓14.0~14.1V
開HID 電壓12.8~12.9V
開HID過1分鐘後 電壓13.3V左右

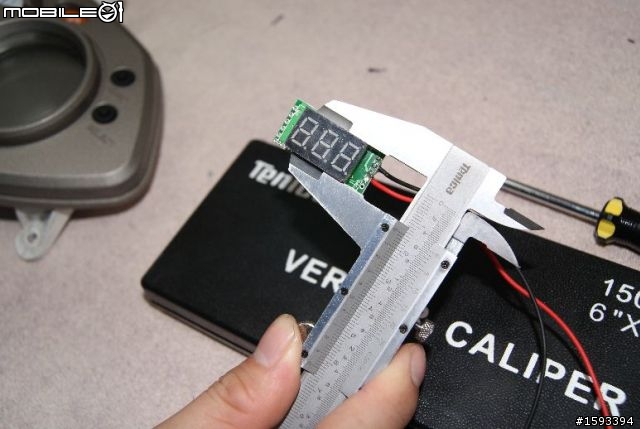

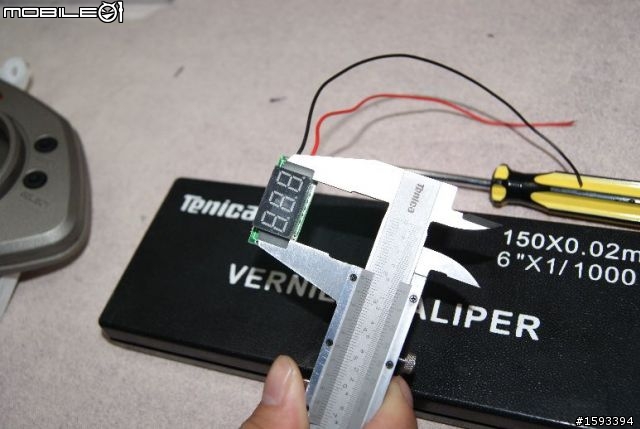

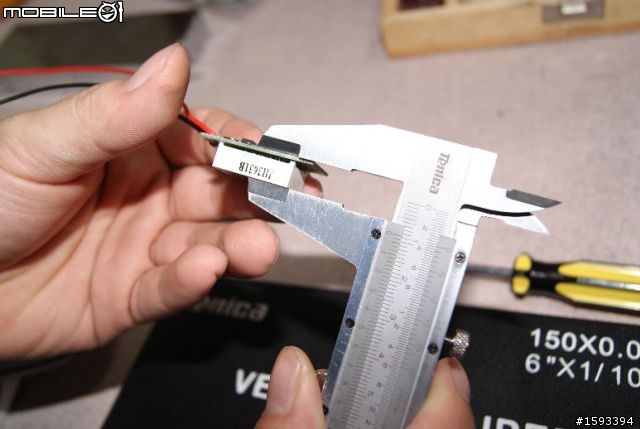

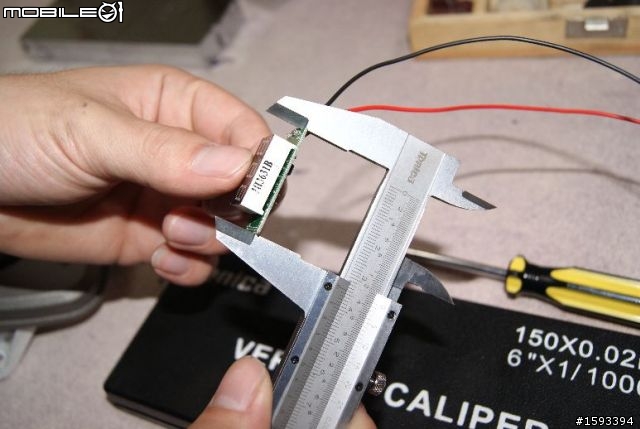

電壓表規格說明
1.42cm
2.26cm
3.41cm
0.88cm

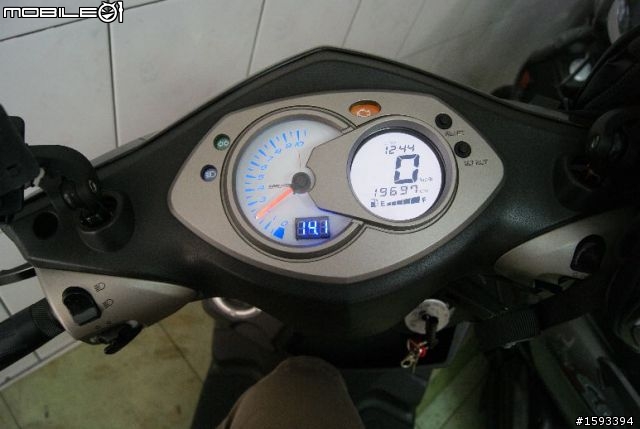

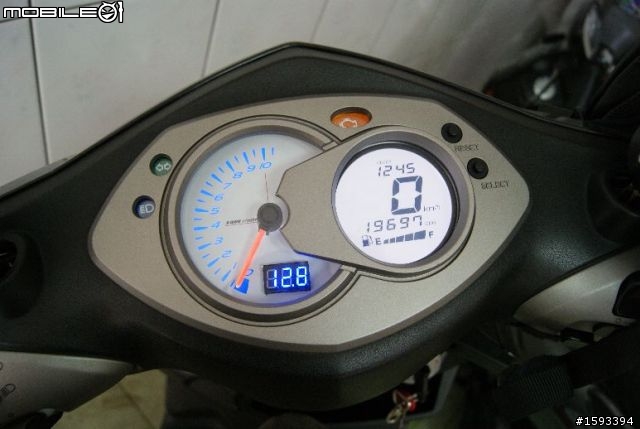

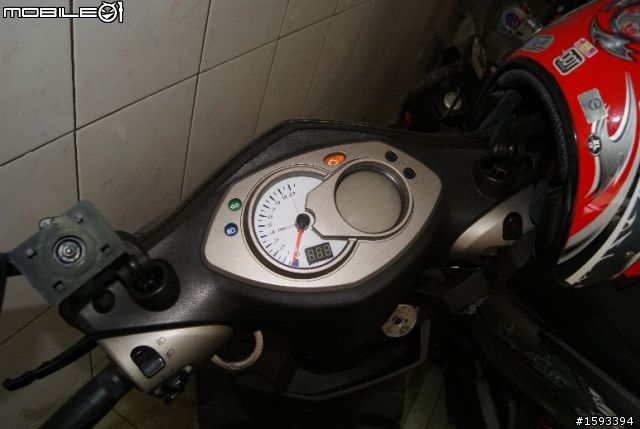

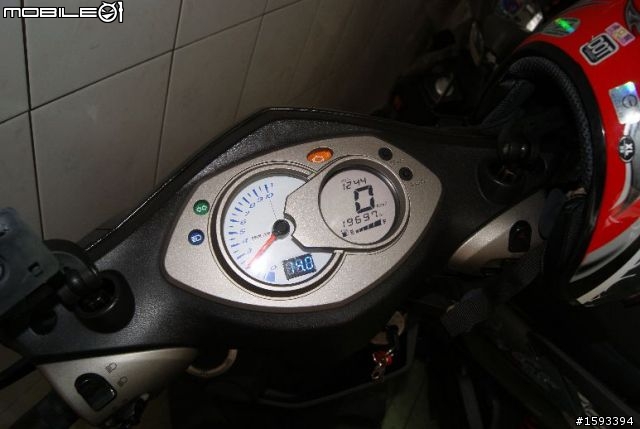

上車圖分享~~
