[不專業示範]DUCATI M796 擴充電源

裝好了電源擴充後 接下來

我要裝上GPS測速器
而且還可以講電話
[不專業示範]測速器外接耳機

大家都知道 騎車要使用測速器

一定要有耳機孔 但是

重機專用的測速器 好貴

我決定自己DIY

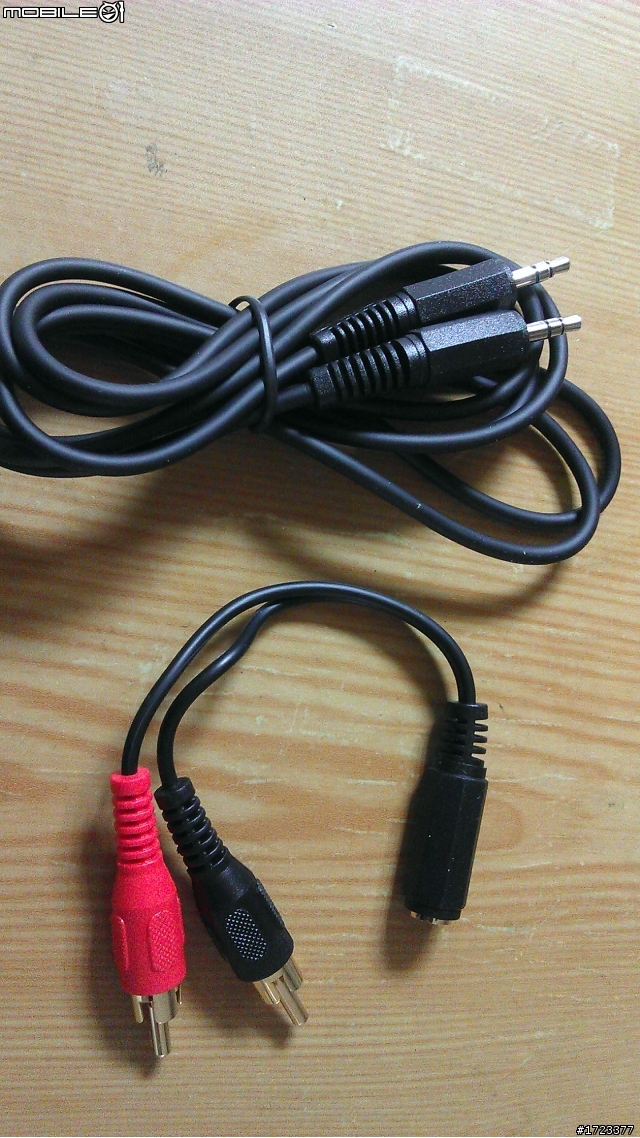

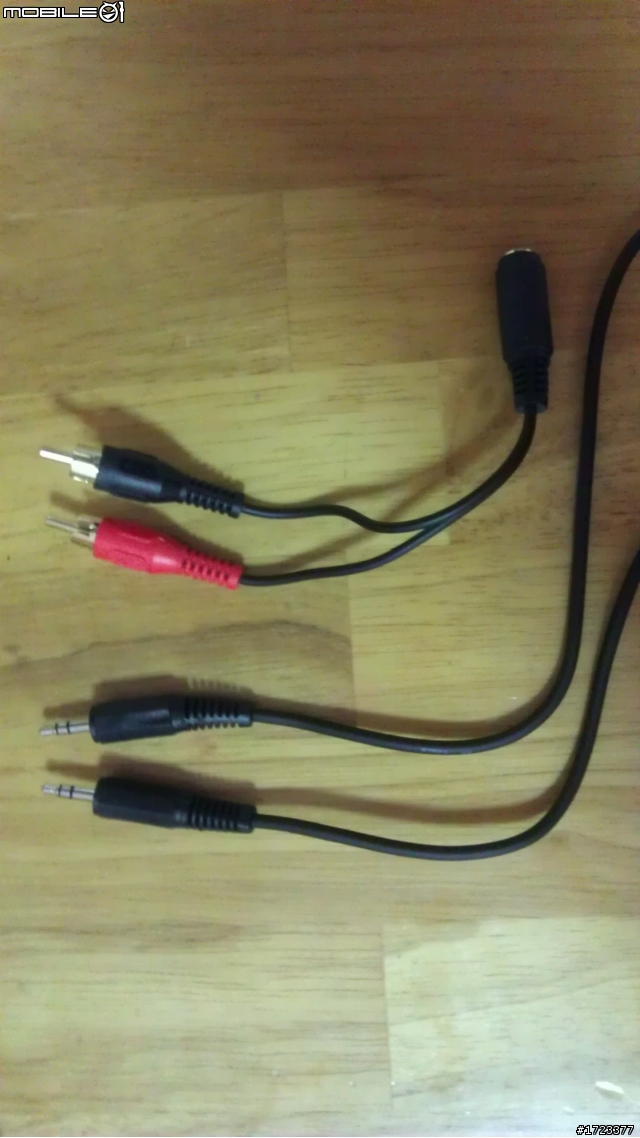

我準備的線材
小黃屋買的 (燦X) 約200元有找
[不專業示範]測速器外接耳機
[不專業示範]測速器外接耳機
[不專業示範]測速器外接耳機

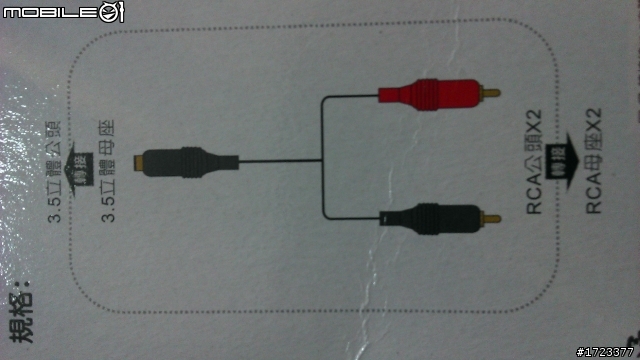

我要把AV端子的那一條公頭 改成3.5的耳機公頭
不明白的話繼續看下去
[不專業示範]測速器外接耳機

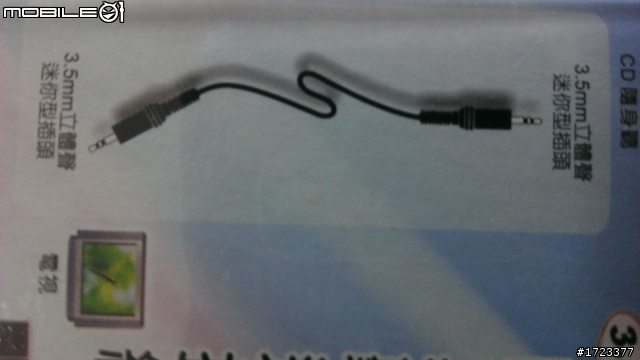

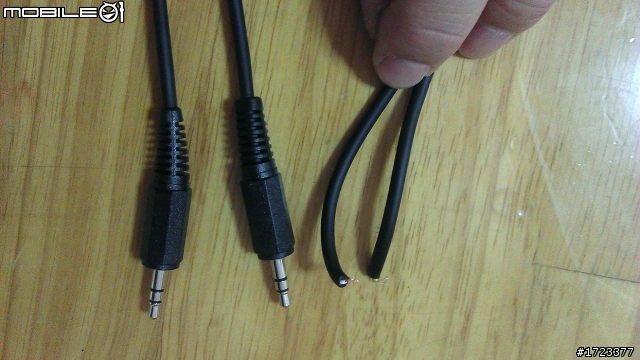

把兩邊3.5耳機公頭的那一條 對半剪
[不專業示範]測速器外接耳機

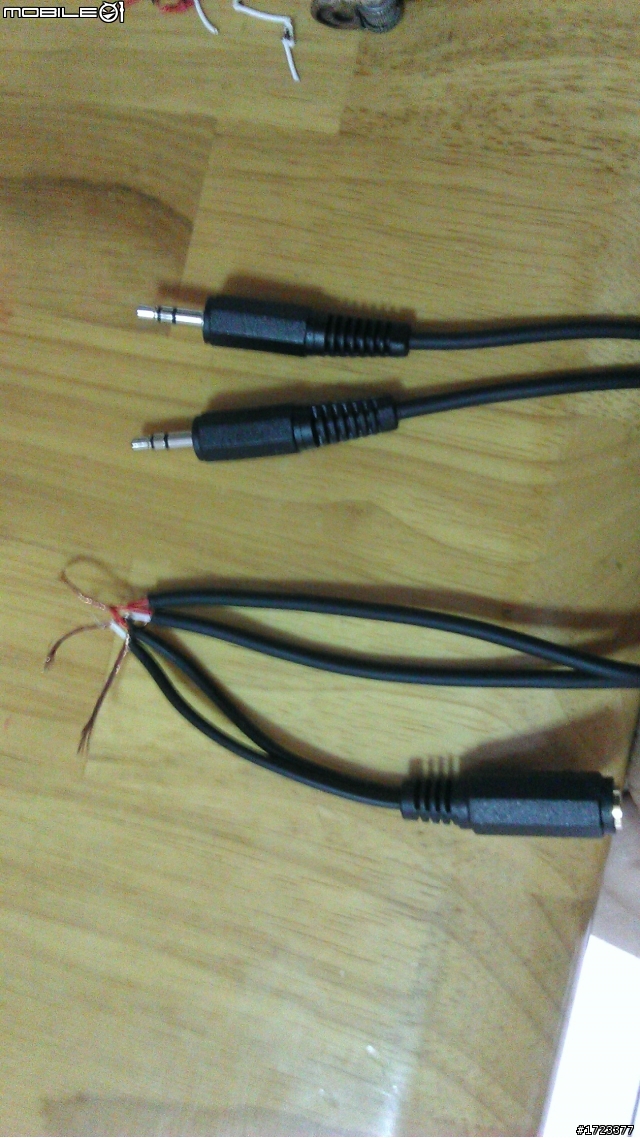

AV端子的公頭 我不要 將它剪掉
去掉外皮 拉出銅線
[不專業示範]測速器外接耳機

用"奈打"燒 會比較省力
[不專業示範]測速器外接耳機

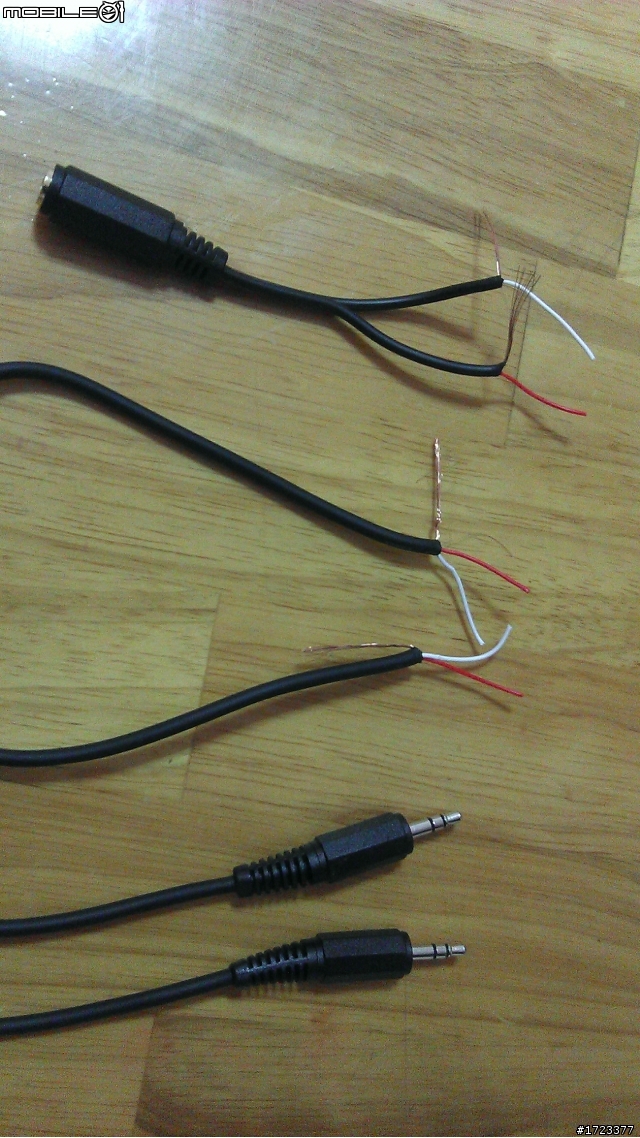

將銅線依顏色 接起來

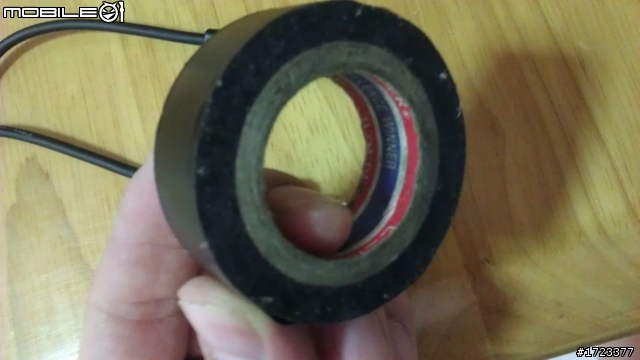

再用電氣膠布 整齊的包起來 不專業 外觀也要顧[不專業示範]測速器外接耳機
[不專業示範]測速器外接耳機
[不專業示範]測速器外接耳機

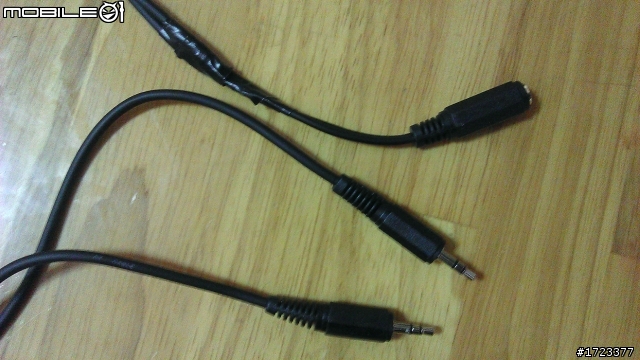

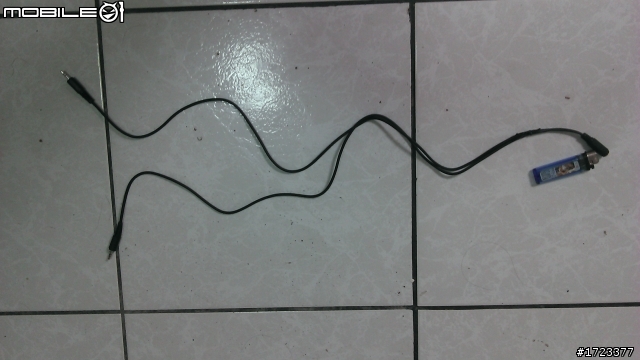

完成 超級簡單 長度依個人使用狀況修改

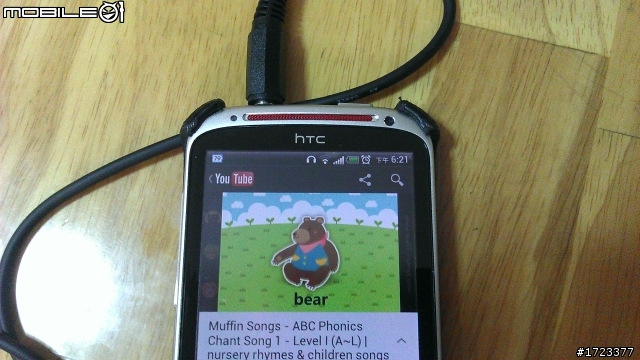

可以用嗎? 立刻試看看
[不專業示範]測速器外接耳機

同時接上2支手機 因為手機要拍照
所以2支手機是分開照
目前是2支手機 連接1個免持聽筒耳機
[不專業示範]測速器外接耳機
[不專業示範]測速器外接耳機

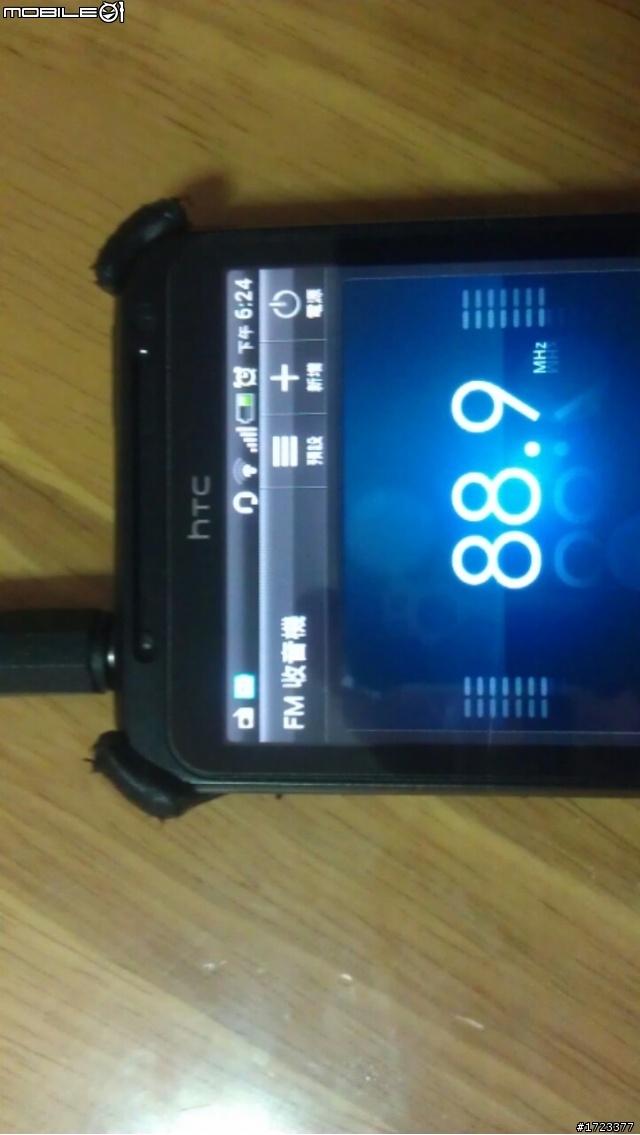

測試結果
可以同時收音 也可以講電話

中場休息一下
要倒垃圾 洗碗 幫小孩洗澡

一小時過去 我們繼續

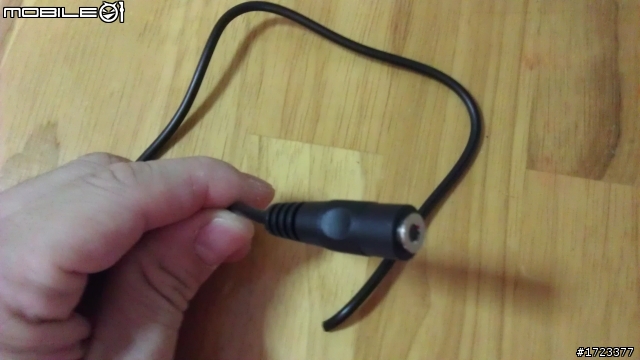

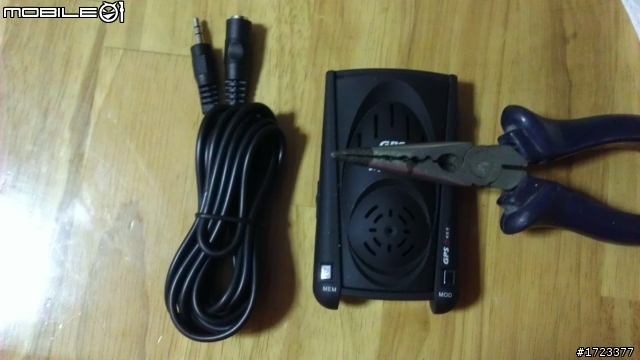

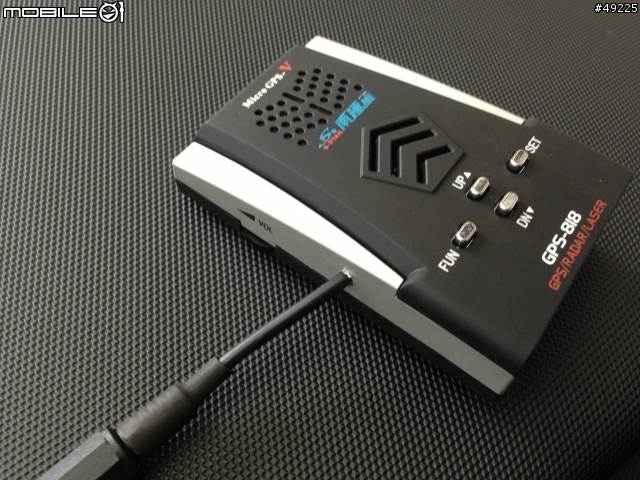

我需要一個3.5耳機母頭和一個測速器
測速器怎麼和一開始的圖不一樣??
因為新的還在保固 所以決定用舊的
[不專業示範]測速器外接耳機

公頭那邊不要 長度自己決定
[不專業示範]測速器外接耳機

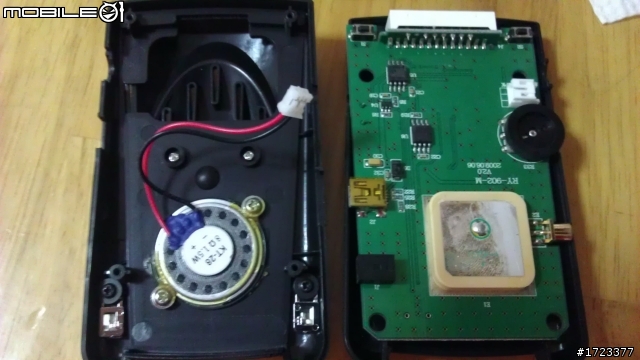

卸下測速器螺絲 打開就是這樣
看到音源線 紅色和黑色
[不專業示範]測速器外接耳機

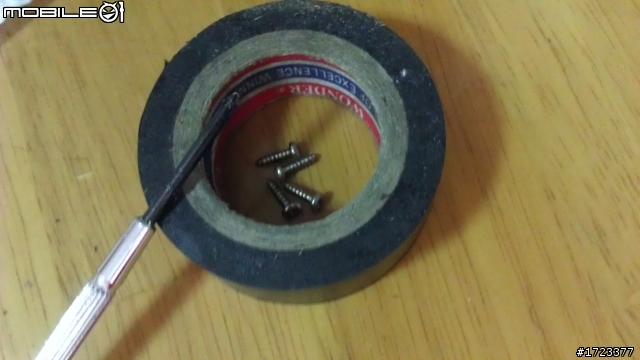

不專業 螺絲也要收好
[不專業示範]測速器外接耳機

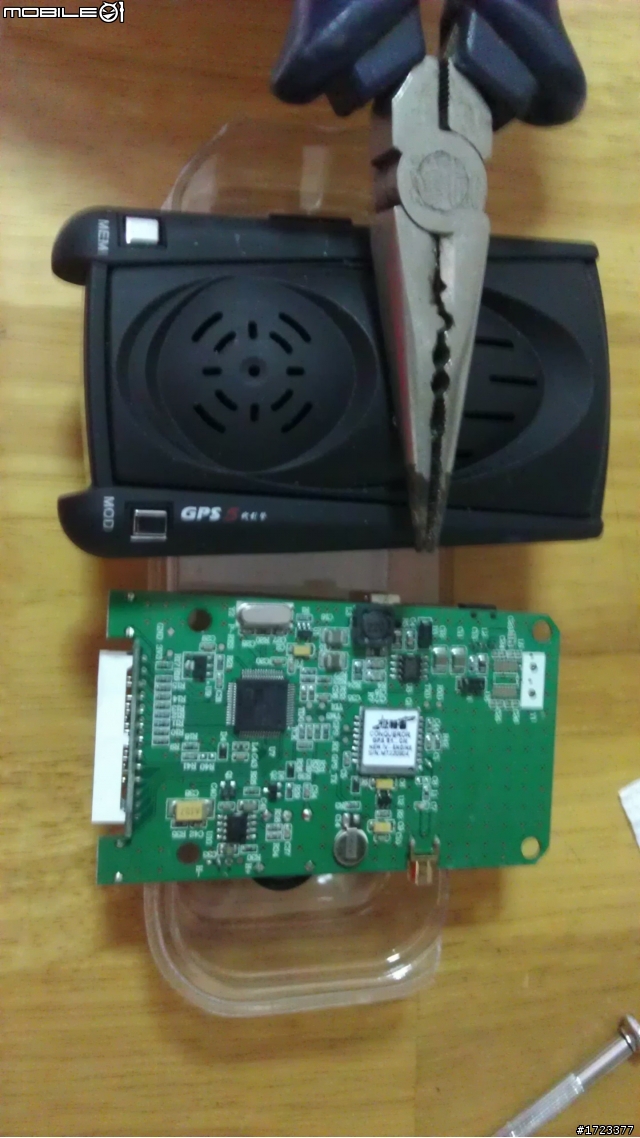

將線路板取出 機殼鎖回去
我要挖一個洞 可以拉出耳機線
[不專業示範]測速器外接耳機
[不專業示範]測速器外接耳機

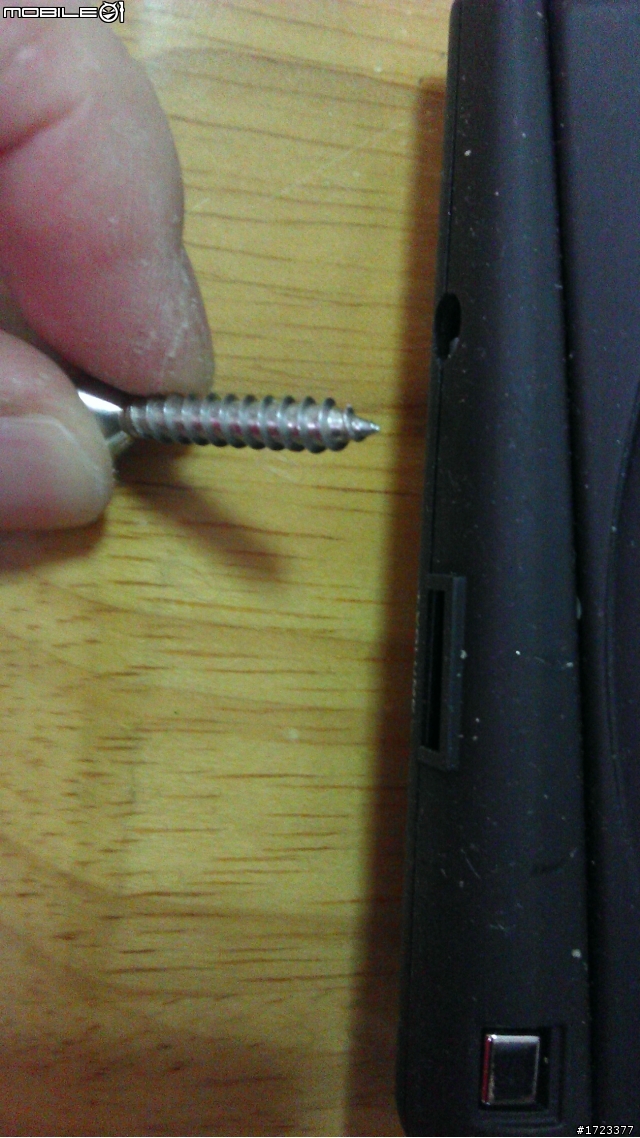

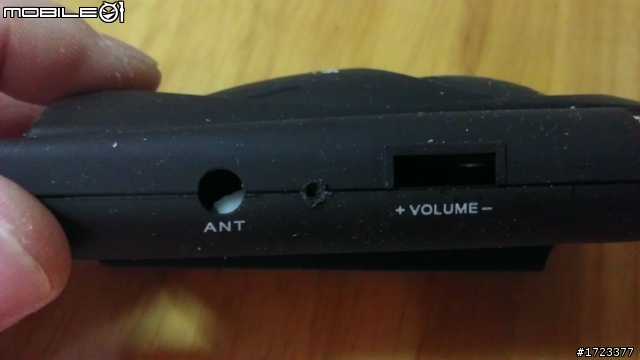

找一處你覺得順眼的位置
用螺絲鑽出一個小洞 一點點就可以
[不專業示範]測速器外接耳機
[不專業示範]測速器外接耳機

接下來要幹 用打火機將起子尖端燒熱 或者你想的到的條狀物體也行
[不專業示範]測速器外接耳機

用燒熱的起子往剛剛那個小洞洞
溫柔的戳下去 不要太用力 燙到就不好了
[不專業示範]測速器外接耳機

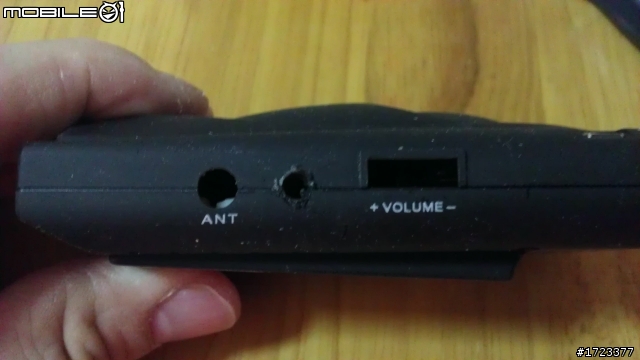

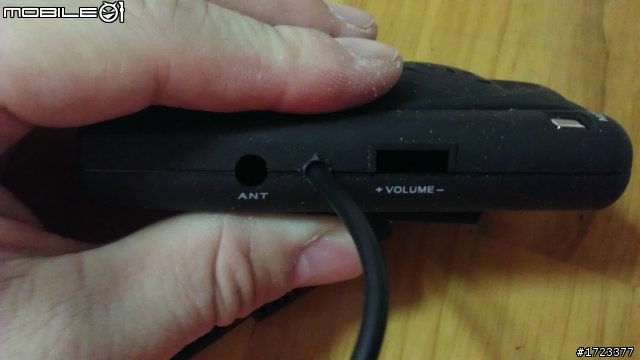

試試看洞的大小 剛剛好 完美
[不專業示範]測速器外接耳機

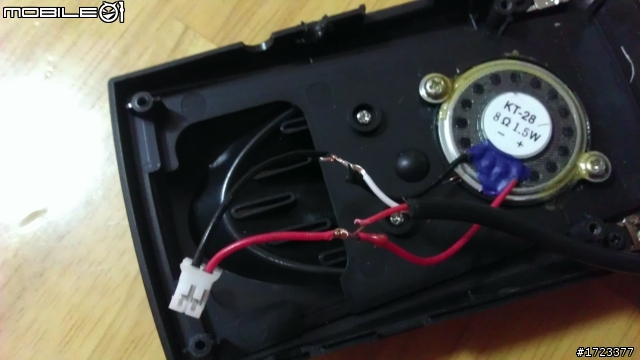

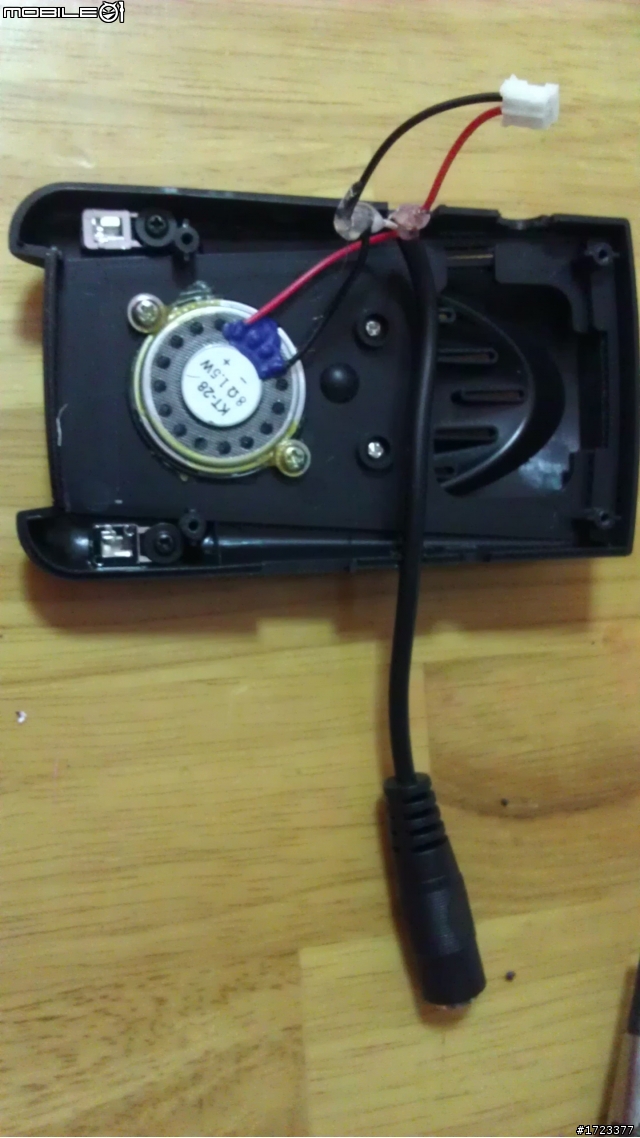

再來一樣 將耳機線和音源線接在一起
同時我用熱熔槍黏合
我沒有銲槍 不專業
[不專業示範]測速器外接耳機
[不專業示範]測速器外接耳機

小心的將電路板塞回去

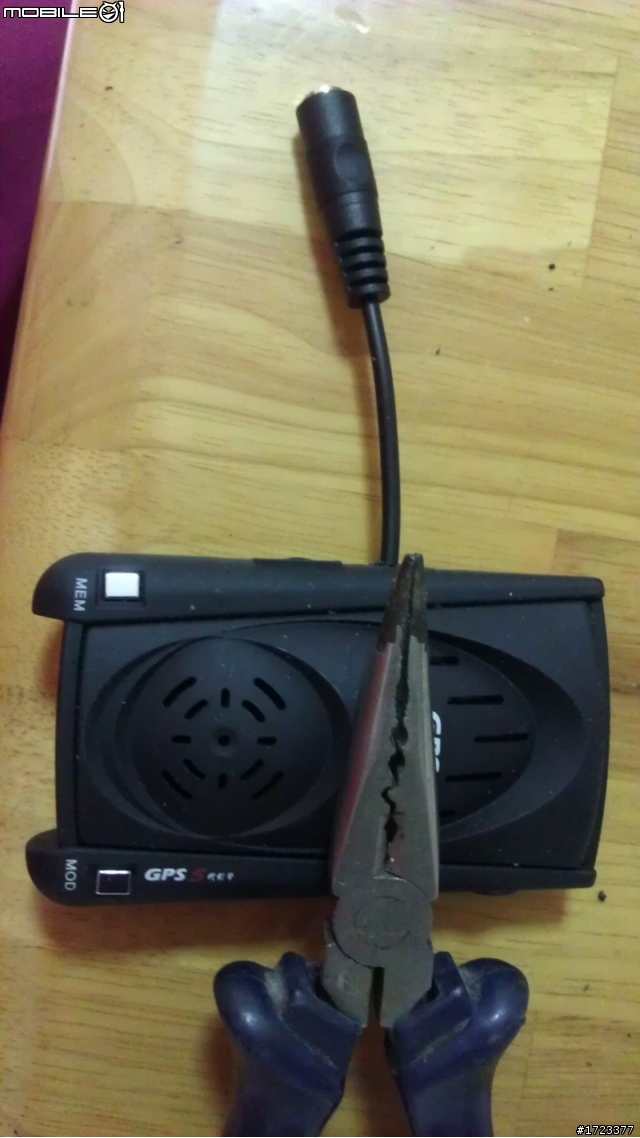

機殼鎖回去 完成
[不專業示範]測速器外接耳機

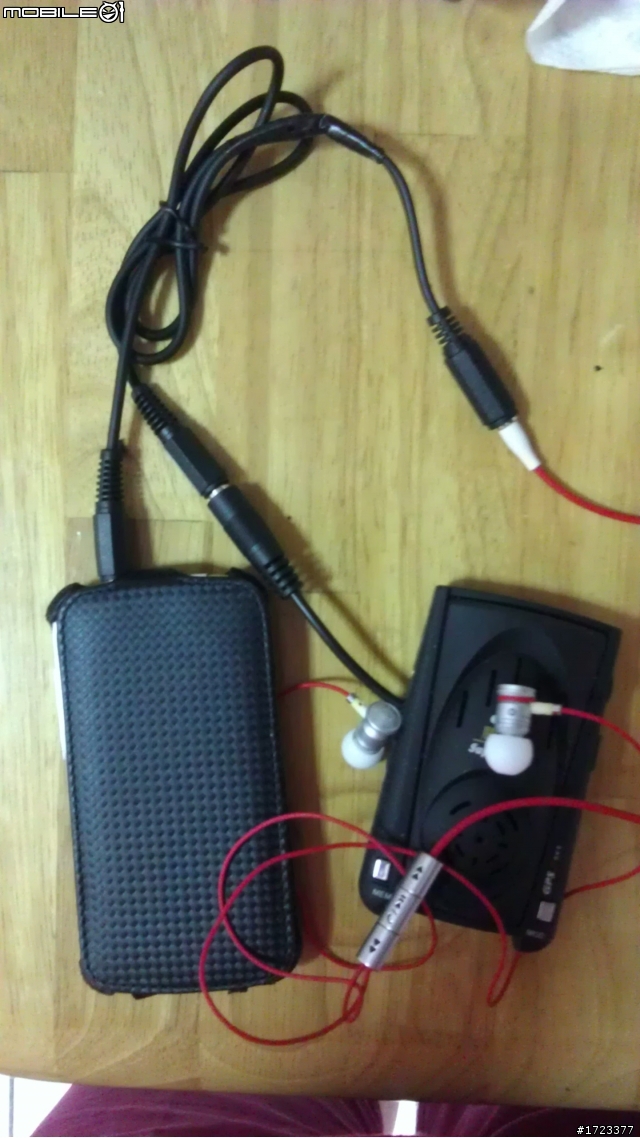

和剛剛做的1母2公的耳機孔 結合
[不專業示範]測速器外接耳機

最後 最重要一件事 垃圾要清乾淨
[不專業示範]測速器外接耳機


我的使用環境是
我將手機和測速器 放在大腿包裡
座椅下拉出電源線接到測速器

有時候趴趴走時 我會將手機換成導航
我導航也是自己拉耳機孔

之後 如果有機會換成藍芽
這樣或許更方便
目前就先這樣好了

良叡 wrote:
[不專業示範]DUC...(恕刪)

讚喔
我不會DIY
廠商直接換一台改好的給我


( ̄ε(# ̄)

有這麼好的廠商喔!

你應該早點分享

PIAA wrote:
讚喔我不會DIY廠商...(恕刪)
PIAA wrote:
讚喔
我不會DIY
...(恕刪)

歐呀!
南極星那麼好哦! 官方改的還有沒有保固??

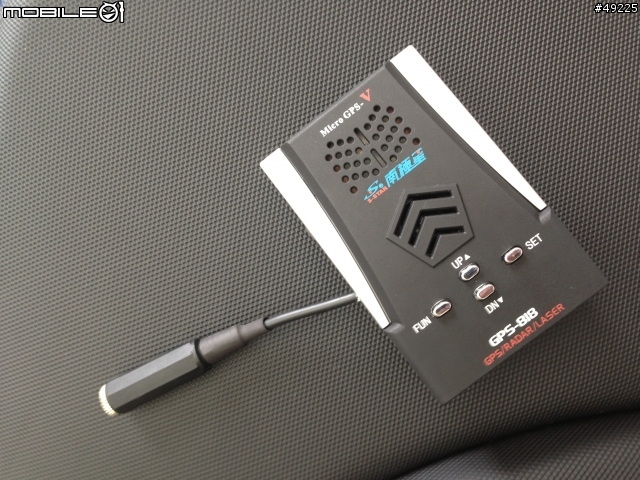

我也想拿我的818去換一個改好的回來!

URD wrote:
歐呀!南極星那麼好哦...(恕刪)

有喔
而且日期還重新算耶
大推,讚
我也是打電話去它們公司才知道可以免費換
二話不說馬上衝去換了一台
( ̄ε(# ̄)
那條世界上最難找的分線, 在兩大拍賣已有一段時間了, 早已不用在剪線換接頭, 它有一個組合包, 內有一分二頭, 3.5延長1.5米線, 3.5轉2.5, 一包有三件套, 且相當便宜, 用關鍵字: 串3.5mm 就可找到, 和版本買回來改的價格相當
時速305公里 wrote:
那條世界上最難找的分...(恕刪)


感謝大大分享

我在露天有看到了含運 300元

但串連的兩台機器

因線材限制 需要放很近

排除以上也算一大福音
