[無痛改裝分享]Giant TCR ADV3碳纖公路車改裝後貨架
我將其發揚光大, 做了些修正, 請參考以下:
![[分享]Matrix F22 安裝後貨架(感謝JansonKao大大的構想)--補圖在二樓](http://attach.mobile01.com/attach/201110/mobile01-52c636aee77d0924f8994d23d1df675d.jpg)

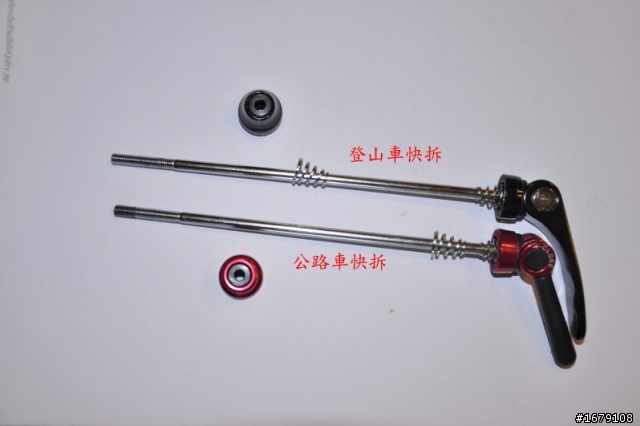

因為要裝在後輪快拆上, 所以把公路車的快拆換成登山車的快拆
![[分享]Matrix F22 安裝後貨架(感謝JansonKao大大的構想)--補圖在二樓](http://attach.mobile01.com/attach/201110/mobile01-3e9309861eca8a6656971409de749a44.jpg)

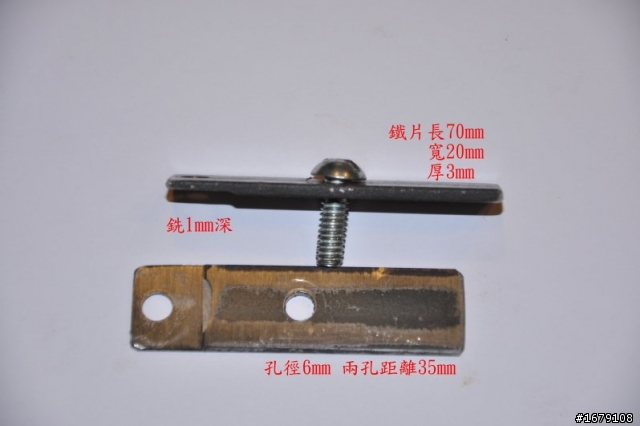

兩片鐵片請在地的鐵工廠製做, 花了一筆不算小的錢.
![[分享]Matrix F22 安裝後貨架(感謝JansonKao大大的構想)--補圖在二樓](http://attach.mobile01.com/attach/201110/mobile01-380462183b03cd9e5757e7de50ec3b02.jpg)

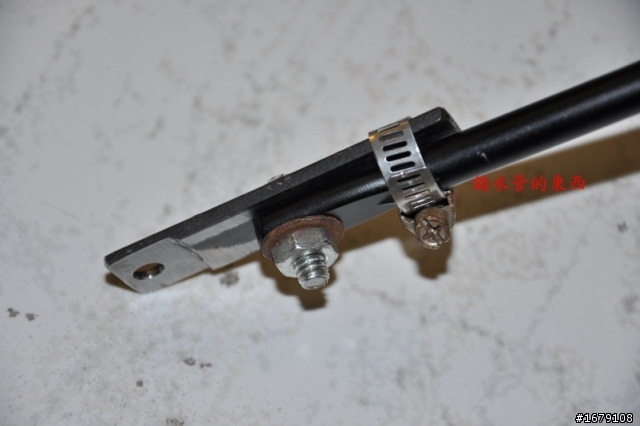

固定在後貨架, 並用水管束固定上端.
![[分享]Matrix F22 安裝後貨架(感謝JansonKao大大的構想)--補圖在二樓](http://attach.mobile01.com/attach/201110/mobile01-449fa407be6089bd28ae6d93955d433e.jpg)

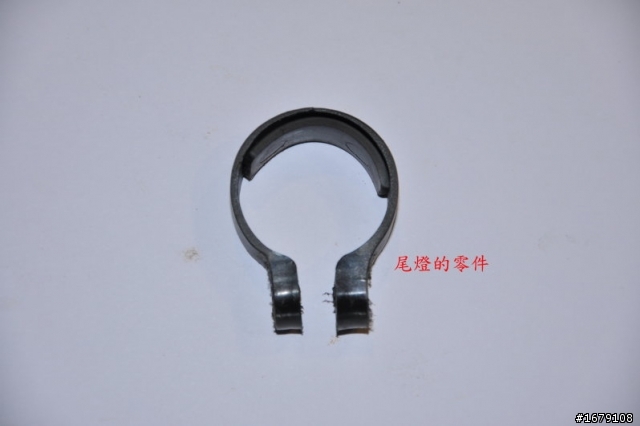

尾燈的零件
![[分享]Matrix F22 安裝後貨架(感謝JansonKao大大的構想)--補圖在二樓](http://attach.mobile01.com/attach/201110/mobile01-d58236bb590b47af9047d46f0e0a6b1e.jpg)

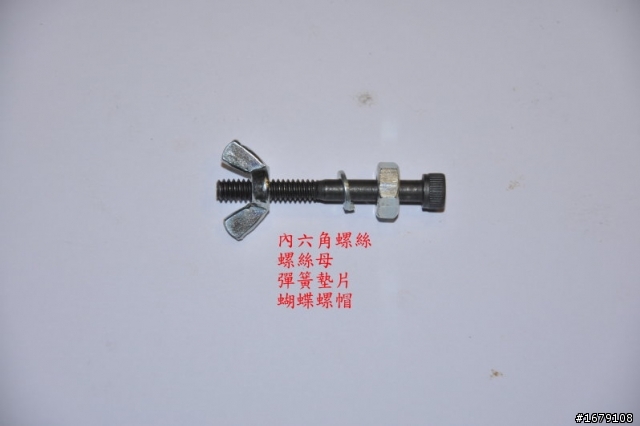

螺絲
![[分享]Matrix F22 安裝後貨架(感謝JansonKao大大的構想)--補圖在二樓](http://attach.mobile01.com/attach/201110/mobile01-31b597228fe07664debdddafb348a36e.jpg)

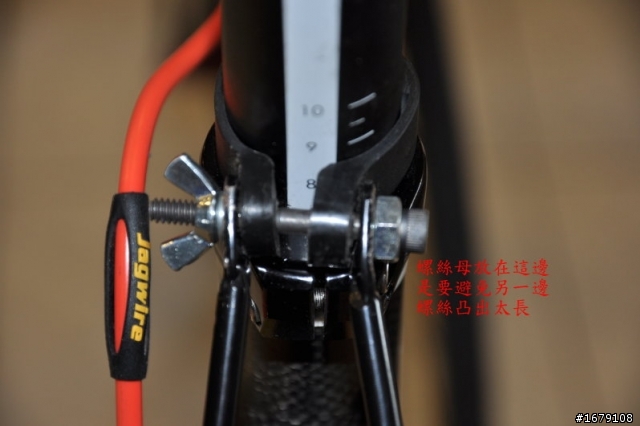

座管的固定照片
![[分享]Matrix F22 安裝後貨架(感謝JansonKao大大的構想)--補圖在二樓](http://attach.mobile01.com/attach/201110/mobile01-ba2f9ffa26ae789182bcd052a538e3d3.jpg)

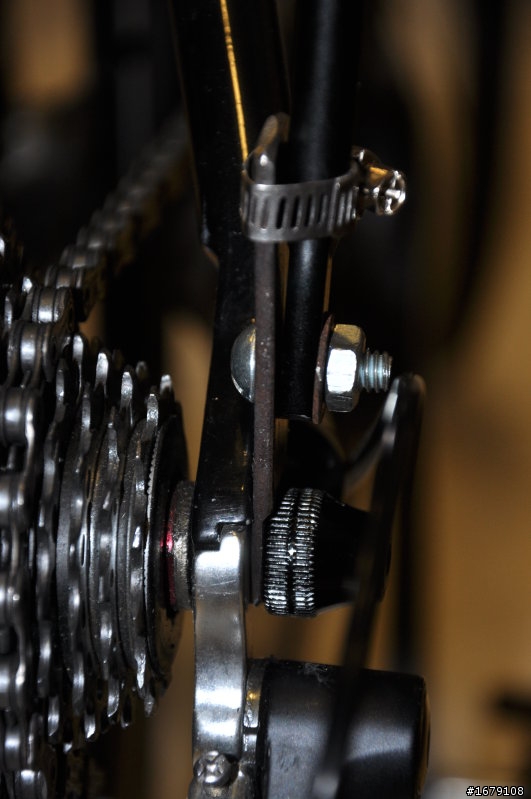

左方快拆
![[分享]Matrix F22 安裝後貨架(感謝JansonKao大大的構想)--補圖在二樓](http://attach.mobile01.com/attach/201110/mobile01-9fa0dd358d840a45410cff52a2ee614e.jpg)

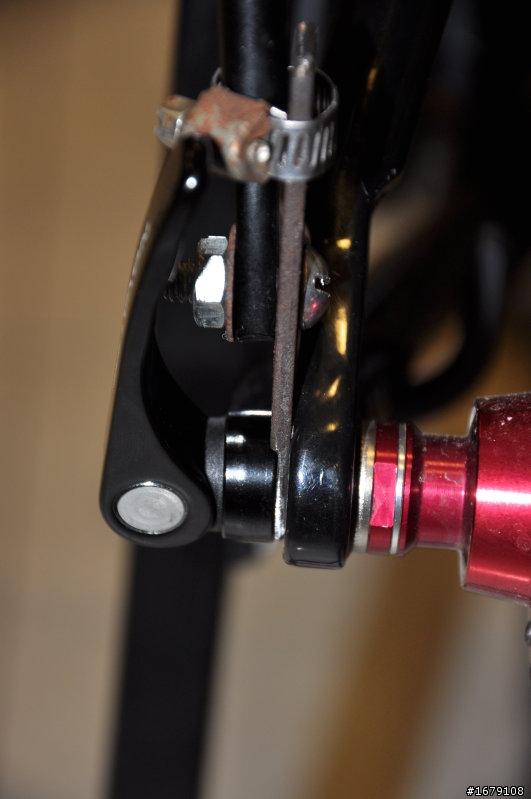

右方快拆
![[分享]Matrix F22 安裝後貨架(感謝JansonKao大大的構想)--補圖在二樓](http://attach.mobile01.com/attach/201110/mobile01-51e994605917f7d5228249092fe464a3.jpg)

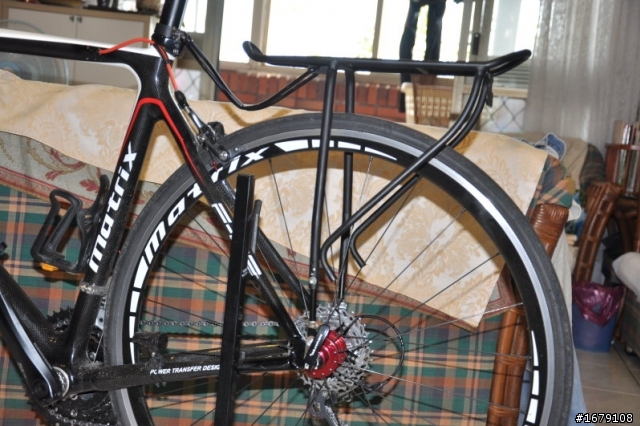

完成照
因為之前用快拆式後貨架, 重量比較重, 所以就爬文重新更改原設計, 這樣比較穩.
因為要單車旅行, 所以設法在公路車上裝一個後貨架, 感謝JasonKao大大的原始設計:
