其實,這東西半年前就做好了,一直都很得意自己的作品,也很想拿出來分享(炫耀),但實在是太懶了,就一直拖著了。直到這幾天閒著無聊,才又想到發文。

小時候,大型電動玩具對我來說是充滿吸引力的玩具,可惜沒什麼零用錢,技術又很差,大多時候都是站在人家後面看人玩。現在,個人電腦和家用遊樂器大為盛行,大型電玩已經不復當年盛況,但大型搖桿和按鈕的手感和操控,卻不是手把可以比擬的。為了重溫兒時夢想,我買了支有線的大型搖桿,但線不夠長,只能擺張小椅子在電視機前面玩,實在是覺得受到侷限。(參見http://www.mobile01.com/topicdetail.php?f=281&t=315074&last=2806352

某天突然想到,是否可能把有線大型搖桿改成無線的,那就可以舒舒服服地坐在沙發上玩電玩,再也不必受那條線的鳥氣了。

雖然手上有羅技的無線手把,但一支近千元的價格,真要把它拆了,還真捨不得。況且,手把有手把的好處,即使有了大型搖桿,我還是需要一支無線手把。正好,網路上有人在賣便宜的PS2無線手把,兩支加運費不用500元,正好買回來改裝,一支做壞了還有另一支當後備。

我當初要改裝時,在這個討論區爬了很久,有興趣的人可以去看看:
http://www.gamemad.com/go/ShowPost.asp?ThreadID=704

要做一支無線的大型搖桿,需要的材料如下:
1、一支PS2無線手把(最好是拿便宜貨來拆,比較不浪費。如果有人想拿HORI或羅技的來拆,也是可以,只是多花錢而已)。羅技的無線PS2手把已經停產,沒辦法提供維修或換新,頂多是讓你折價換其他產品。如果手上有按鈕不靈敏的故障品,只要確定電路板是好的,也可以拆來用。網路上買的便宜PS2無線手把,按鈕或香菇頭的手感或靈敏度應該是不能和大廠的相比較,但我們要的只是它的電路板,所以那個瑕疵不會對改裝有影響。
2、一支有線的大型搖桿(不拘機種,管他PS2、PS3、SEGA、紅白機、超任、DC、SATURN,我們要的是搖桿、按鈕和外框,不需要裡面的電路板,想做的人不妨在拍賣網站上找一些過氣機種的大型搖桿,可能會比較便宜)。如果要求更徹底的DIY,可以去買搖桿和按鈕的零件(日本三和出品的零件比較有名,台北市有家京三公司有在賣),自己做外框。市面上的大型搖桿的按鈕,有分機械式和薄膜式兩種,一定要買機械式的,不然沒辦法改。
3、鉻鐵、焊錫和電線(因為要改成無線搖桿,電力供應十分有限,電線最好用OK線或硬碟排線,如果用太粗的電線,可能會有反應遲頓的問題)。
4、電池盒(看你原先的PS2無線手把是用幾顆電池)。羅技的是用兩顆三號電池,我在網路上買的雜牌手把則是用三顆電池。
5、電源開關、LED和額外的按鈕(非必須,各人情況不一)
6、一條PS2手把轉成USB的轉接線(如果你想在PC上玩,就需要這條線。有這條線的好處是可以在PC上測試焊接是否成功)


步驟:
1、拆開PS2無線手把,取出電路板。電路板上的十字鍵、○□〤△、SELECT、START都是必須的,L1、L2、R1、R2也最好留下。左右類比香菇頭和震動馬動都用不到。

2、用OK線把搖桿、按鈕和電路板做適當的連接。無線手把的電路板大同小異,請自行研究。因為電路板上的焊點很小,焊的時候需要點技術和耐心,倘若某個點一直焊不上去,沾點焊油應該會有幫助。倘若操作不慎,把電路板上的線路扯下來,也別慌,換個地方焊還是有救的。

3、全部焊好之後,去WINDOWS XP的控制台裡看看十字鍵和各個按鈕是否都可以抓得到。如果都OK,那就成功了。


一號完成品-外觀
右邊那個黑色的方塊是無線接收器
DIY PS2 無線大型搖桿

一號完成品-電池盒和電源開關(開關是拿無線手把上本來就有的來用,醜了點)
DIY PS2 無線大型搖桿

一號完成品-內部
這支我是用硬碟排線來當連接線。最初是用杜邦線來連,做好之後實際測試,發現反應會遲頓,當時推測可能是在電池供電下,電線太粗造成訊號傳送出問題,所以就拿手上不用的硬碟排線來連接,然後就沒問題了。
DIY PS2 無線大型搖桿

左邊是杜邦線,右邊是OK線
DIY PS2 無線大型搖桿

二號完成品-外觀
完成了第一支之後,我又把野心擴大到自己買零件、做外框。這支是我第二號完成品。外框是用郵局的紙箱(方便挖洞),裝上三和的搖桿和按鈕,並加裝電源開關、兩個LED指示燈,連接線是用OK線。和一號機比起來,二號機的操控感比較好,但我一直沒時間把外框從紙盒改成木盒,而一號機畢竟比較堅固耐操,所以還是較常用一號機玩GAME。
DIY PS2 無線大型搖桿

二號完成品-內部
DIY PS2 無線大型搖桿
三和的按鈕有便宜的和貴的兩種,價差是五六倍,所以八顆按鈕裡,我只用了兩顆貴的。
DIY PS2 無線大型搖桿

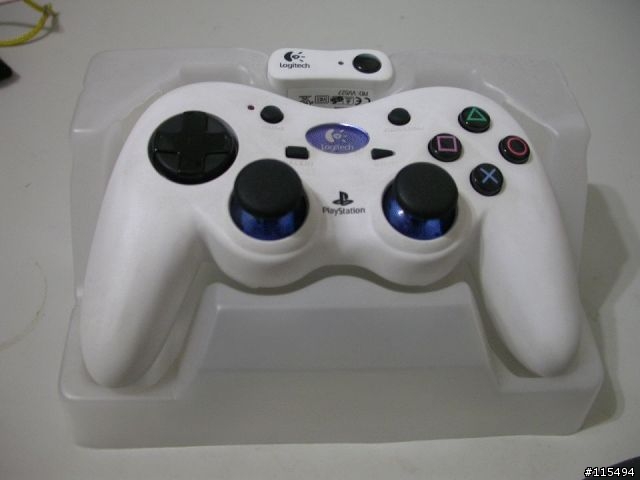

羅技的PS2無線手把,我當然是捨不得拆這支
DIY PS2 無線大型搖桿

網路上買的便宜PS2無線手把的分屍照(不含電路板)
其實,這是PS2原廠有線手把的分屍照,不是我當初在網路上買的雜牌PS2無線手把。因為改好之後,那些屍塊都被我扔了,只好拿這個來充數。
DIY PS2 無線大型搖桿

電路板的近照
沒有原先剛拆下來時的照片,現在已經焊好了,照得也不清楚,請見諒
DIY PS2 無線大型搖桿

別買這種大型搖桿來改,因為它的按鈕不是機械式的,不適合改裝
DIY PS2 無線大型搖桿

測試畫面
測試按鈕
DIY PS2 無線大型搖桿
DIY PS2 無線大型搖桿

測試搖桿往右扳
DIY PS2 無線大型搖桿

測試搖桿往上扳
DIY PS2 無線大型搖桿

遊戲畫面就不擺了
