組裝配備:
(1) 主機板: Intel DG45FC Mini-ITX 小板
(2) 中央處理器: Intel E5300 CPU
(3) 記憶體: Apacer 800Mhz DDR2 2G*2
(4) 硬碟: WD 1TB EACS (Green power)
(5) 機殼: AOPEN S150 Mini-itx 專用
(6) 系統: Windows 7 beta
基本上本系統的效能表現中規中矩,你想要的功能都可達到,系統散熱也不錯,耗電雖高於一般BT機,但比起那些老系統可省電多了,也算可接受!一機多用本就要有點犧牲,上次報告曾提過若要說此系統最大缺點,大慨就是S150內附150W PSU的4cm散熱風扇噪音太大了.若當做HTPC看電影時不免受影響.
於是關察機殼空間並上網尋找適合的散熱元件,展開一連串DIY行動來改善噪音.結果相當滿意,噪音獲得很大的改善,系統散熱也更好了,現在將心得分享給大家.
1.噪音元凶:

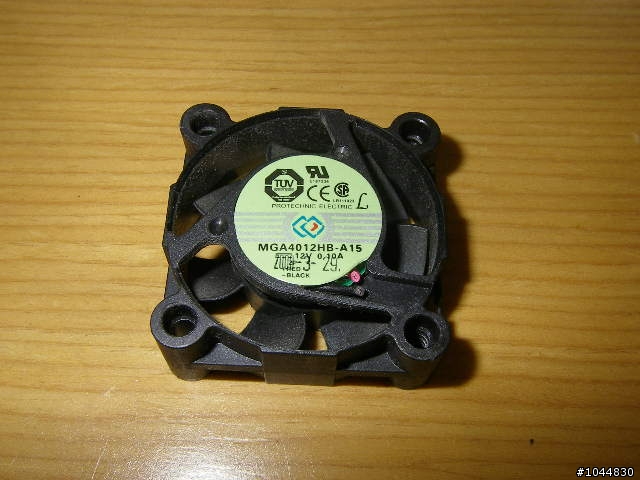

經小弟的觀察及驗證,整個系統高噪音的來源,主要是來Aopen S150 PSU內的散熱風扇(4cm*4cm*1.5cm),高速轉動時所產生的風切聲.
真搞不懂,S150一般用於小瓦數準系統,系統發熱都不大,為何PSU要裝一個噪音如此高的風扇.給他打敗了.第一步就是將他換掉囉!
2.散熱噪音改善DIY:
Step1:更換Aopen S150 PSU 4cm散熱風扇:

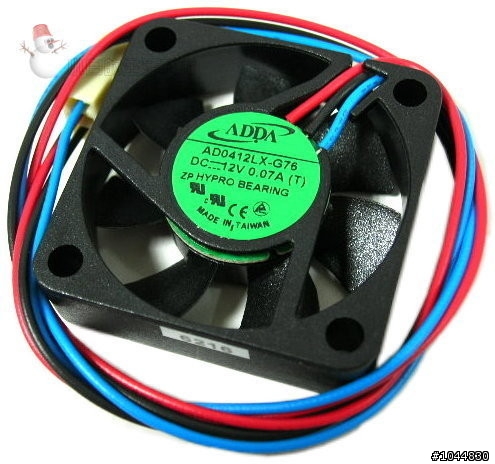

元件規格: (阿達ADDA 4公分綠標Hypro軸承風扇)
型號:AD0412LX-G76
尺寸:40x40x10mm
電壓:12V
電流:0.07A
轉速:4200 RPM
風壓值:4.7 CFM
噪音值:14.0db
軸承:Hypro

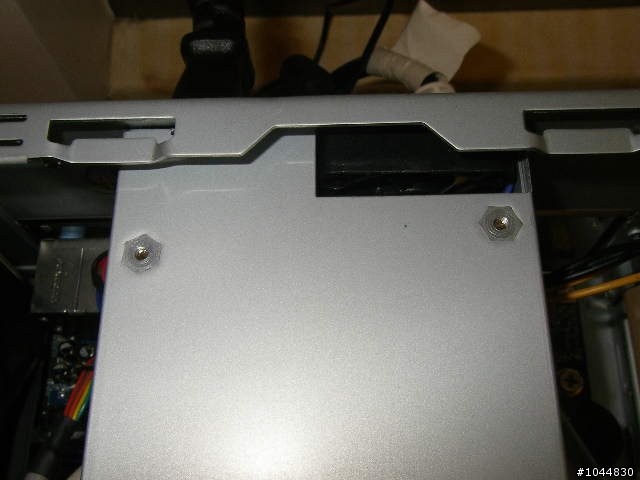

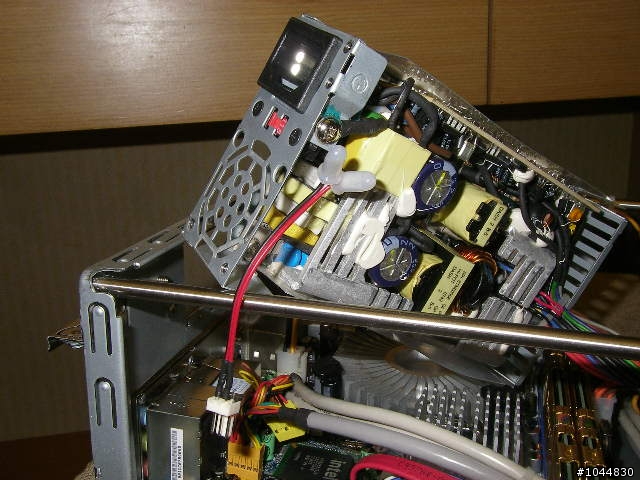

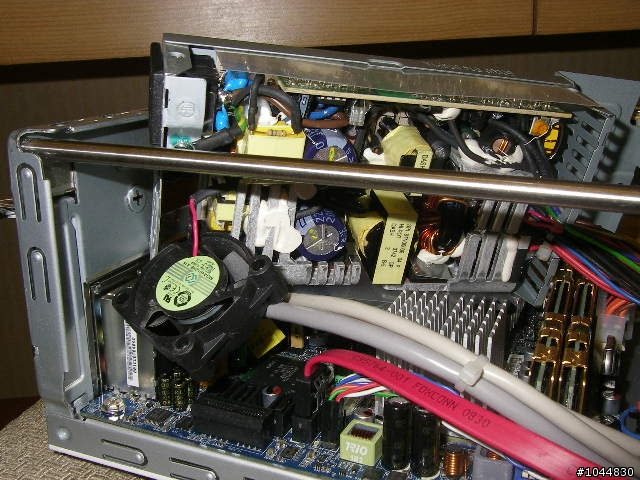

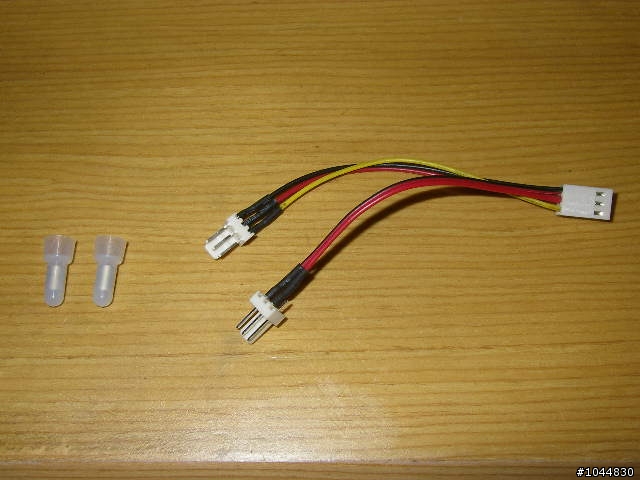

將PSU外鐵殼拆開,更換風扇,線材可準備一般3pin風扇連接線(約20元)

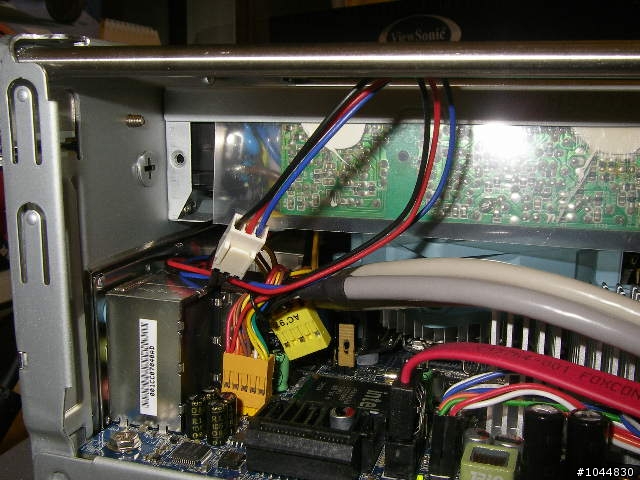

夾線套用來將3pin風扇,連接PSU風扇線電源線,使用上不須用烙鐵焊錫很方便. 有了風扇連接座,將來可更換不同風扇非常方便.
使用厚度1cm風扇,可降低風扇運轉時與PSU的接觸震動聲及大大的降低風切聲.
基本上PSU 4cm散熱風扇更換後系統噪音相當寧靜,散熱也不差,已經非常滿意了.
不過心想還有加強改善空間,於是又加裝了一個溫控系統風扇來強化機殼內熱對流,並更換CPU散熱風扇為溫控風扇,如此系統將具備動態散熱調整能力.

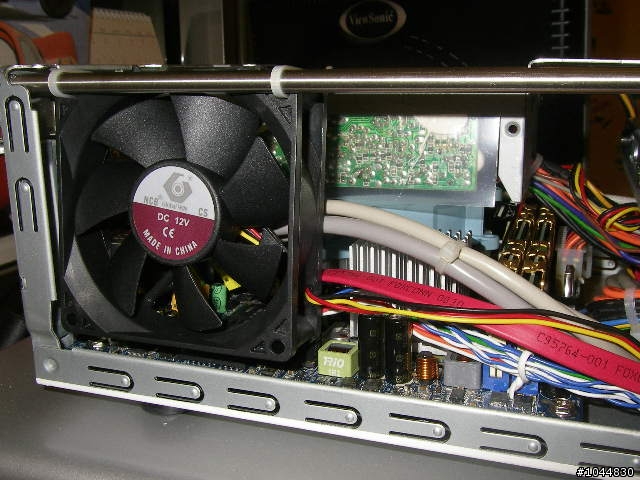

Step2:加裝8cm系統散熱風扇:

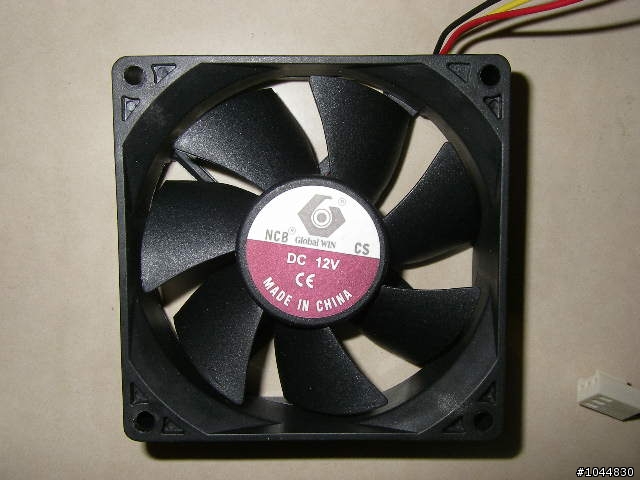

元件規格: (科昇8公分系統奈米陶瓷軸承風扇)
型號:CS802512L
風扇尺寸:80x80x25mm
電壓:12V
轉速:1900RPM
風壓:27.33CFM
噪音值:18.0db
軸承:奈米陶瓷
Step3:更換8cm CPU散熱風扇:

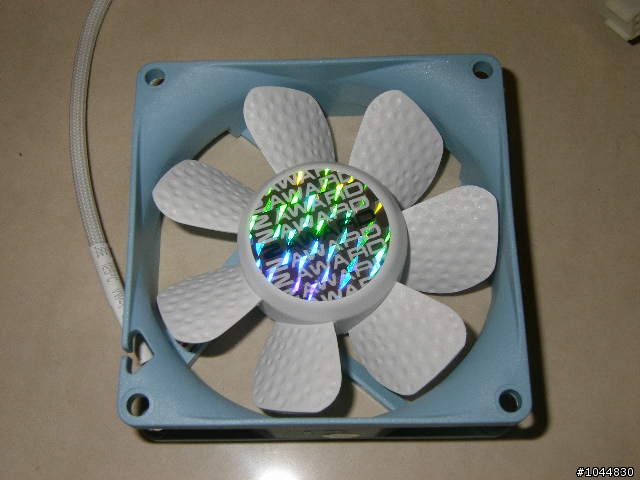

元件規格: 南實Golf 8公分高爾夫球扇
型號:R490
尺寸:8x80x25mm
電壓:12V
轉速:2000RPM
風壓:22.70CFM
噪音:17db
3.系統運作負載散熱驗證:
a.開機沒有負載下,CPU溫度約略40oC

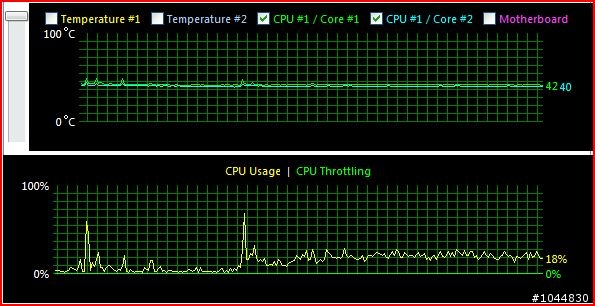

b.KMPlayer看1080p HD影片, CPU使用率約20%,CPU溫度幾乎不上升約略42oC.

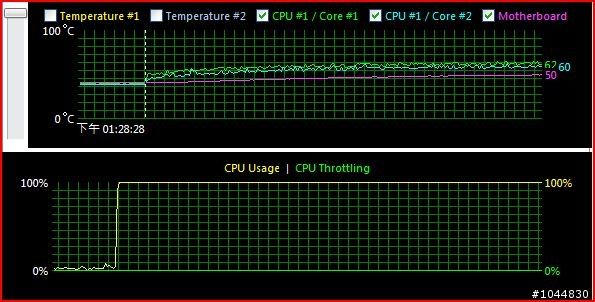

c.將CPU負載stress到100%, CPU溫度上升到60oC即穩定,比改裝前約低4oC
整體散熱看起來有改善.
[後記]
系統噪音改善後,已達HTPC需求.晚上看電影也幾乎感覺不到系統的噪音,長時間觀看1080p HD影片,系統也不致於產生高熱而增加風扇噪音.真的很不錯喔!!
G45晶片的硬解能力一直受外界質疑,也少有文件教導如何使用,這也是很多網友一
直不敢下手G45主機板的原因.其實這個問題主要是G45硬解解碼器一直沒有最佳化,慶幸PowerDVD v8對G45晶片硬解已支援.
近日小弟將對在KMPlayer及Potplayer如何開啟G45硬解之設定,跟大家報告.你將發現G45硬解開啟後1080pHD影片播放相當順暢且CPU使用率不會超20%,絕不輸給ATI系列喔!!
)
