一樣，Cut the crap，直接看簡報吧！
新的MCP78支援AMD與Intel平台，之前有網友爆料說這可能是NVIDIA最後一次出AMD平台。雖然我認為不太可能就是了...只要有錢賺，廠商不太會做意氣之爭。

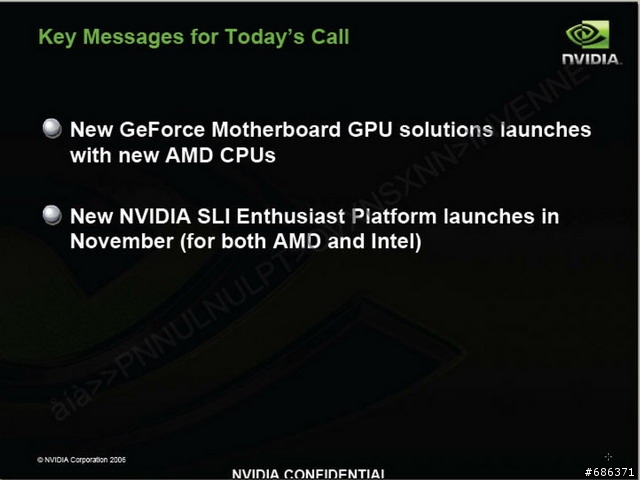

MCP78有兩個主軸，新的內建顯示，和新的SLI平台。
內建顯示的部分採用GeForce 8的架構，新的Hybrid SLI可以加強獨立顯示的效能，絕對不只是多螢幕輸出的技術而已，MCP78預計11月發表，不過問了一下板卡廠，應該會delay一下。

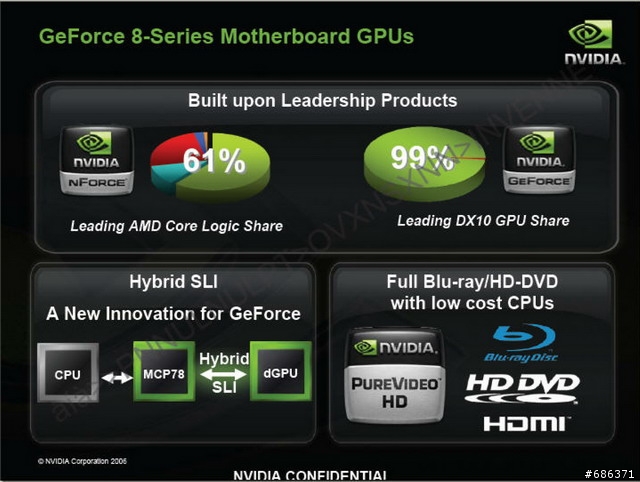

除了Hybrid SLI，MCP78也支援Blu-Ray/HD DVD的播放，也就是G84和G86晶片支援的VP2解碼核心，當然也支援HDMI輸出。
MCP78分三個等級，MCP78U、MCP78S、MCP78D。FOB是離岸價格，就是上游送出晶片的報價，不計廠商自行要負擔的運費，或是沉船的危機...（啊，開玩笑的:p）

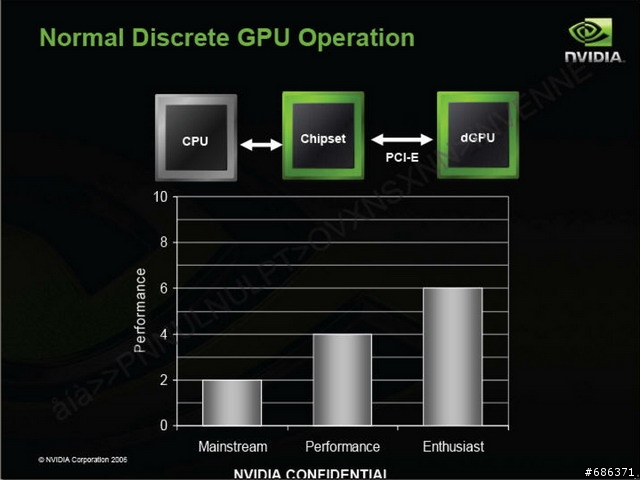

傳統獨立顯示卡的運作方式，是CPU控制北橋再控制顯示卡。

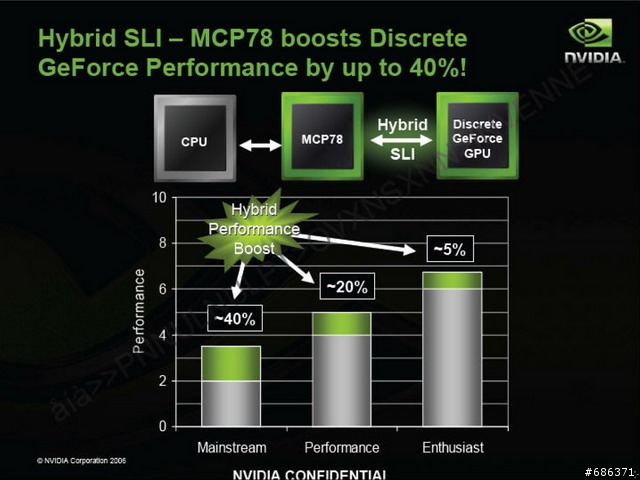

新的MCP78則讓內建顯示晶片可以運算一部分的3D，等於是加一張超低階的卡來SLI，可以加強一點3D效能。
NVIDIA把MCP78定位在內建顯示和獨立顯卡之間，不過老實說，這只是內建顯示自己的世代交替而已，本質上依然是內建顯示。（我在說什麼？...）

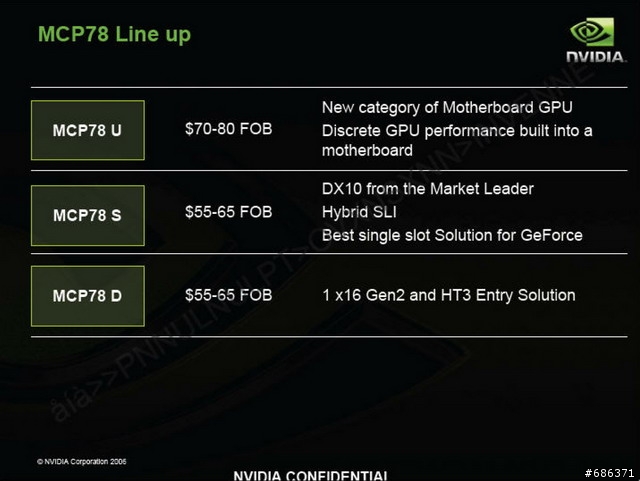

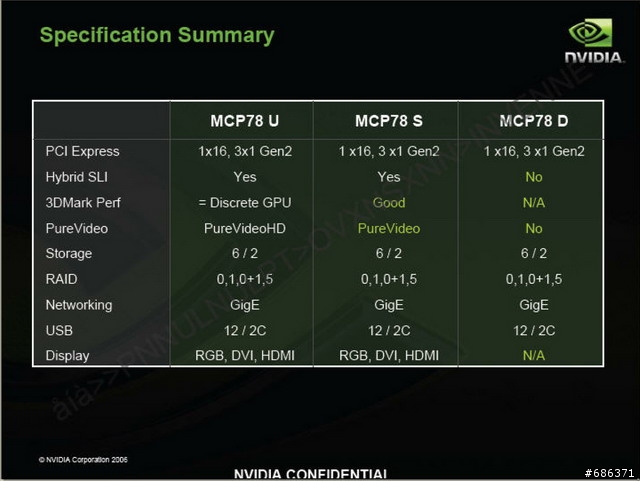

三個MCP78的功能比較，MCP78U號稱有獨立顯示卡的效能，嘖嘖...

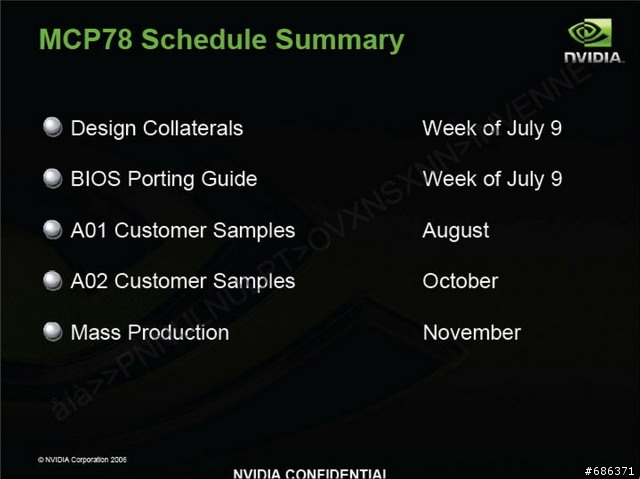

MCP78的時程，照理說現在差不多要收到Sample了，不過廠商都還沒收到。
接下來是新的SLI技術，好玩的要來了。
新的SLI支援AMD和Intel平台，還有3卡SLI！
MCP78有新的Intel北橋C73（支援FSB 1600）和C72（FSB 1333），AMD部分則是MCP72。

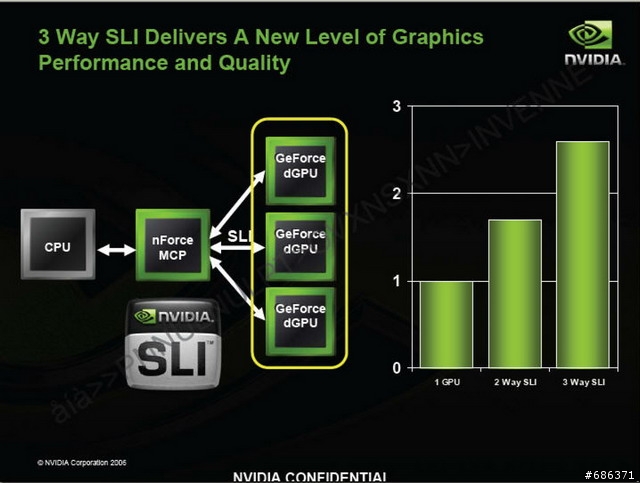

一般雙卡SLI是1.8倍的效能成長，三卡則是2.7左右。這種SLI做負載平衡時都會吃掉一點效能，沒辦法做2倍或3倍的成長。
針對新的三卡SLI，週邊也要更新，比如散熱系統和Case，如果插三張8800 Ultra進去，那真的整組都要砍掉重練。

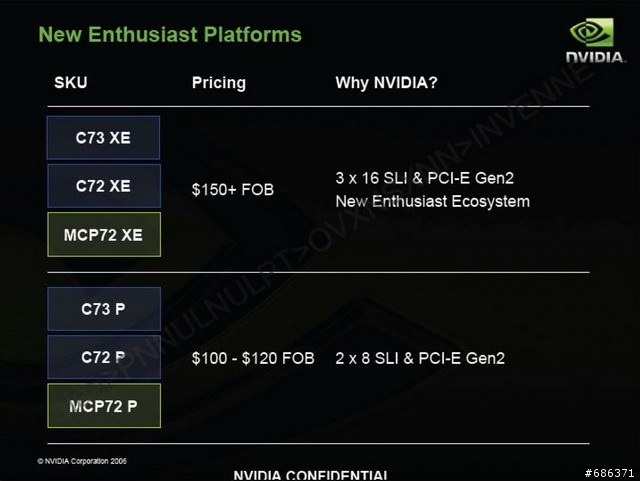

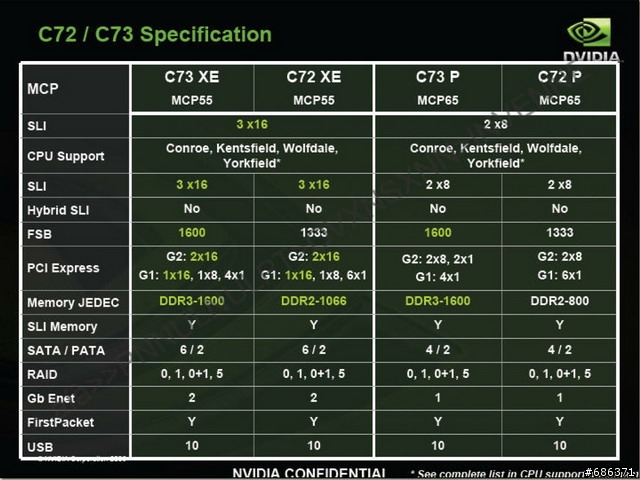

三種北橋另外再分XE和P高低階兩種版本，XE支援PCI-E x16三條，P支援PCI-E x8兩條。

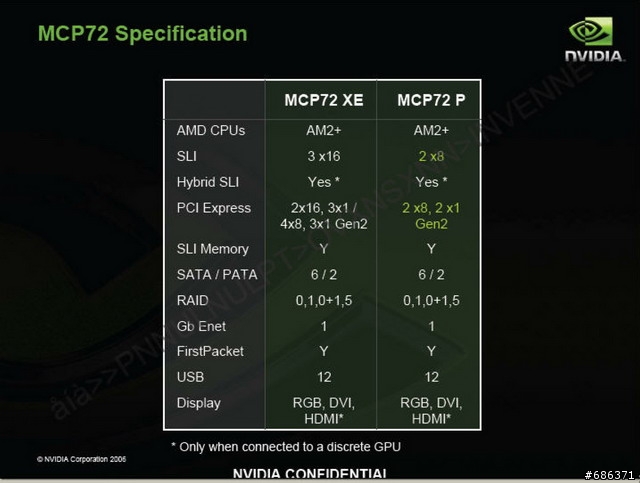

MCP72XE雖然支援PCI-E x16三條，可是PCI-E的Lane總數只有35條，所以它的PCI-E x16三條應該是實體插槽是三個PCI-E x16，但電子訊號是PCI-E x8三個去做SLI。不過，AMD的MCP72有支援Hybrid SLI。
Intel端的C73和C72就很不一樣了，它沒有支援Hybrid SLI，但支援「真正的」PCI-E x16三卡SLI。比如C73的PCI-Express部分，可以看到它有PCI-E 2.0 x16兩條，外加PCI-E 1.0 x16一條，這樣就有三條真正的電子訊號都是PCI-E x16的插槽。我猜PCI-E 1.0的部分應該是拿之前AMD平台的南橋來接上新的C73北橋，所以才會變成PCI-E 1.0，NVIDIA一直習慣這樣的作法，單晶片和雙晶片架構交互推出。另外，新的C73和C72都支援年底要出的Intel Penryn處理器，包括Yorkfield和Wolfdale。

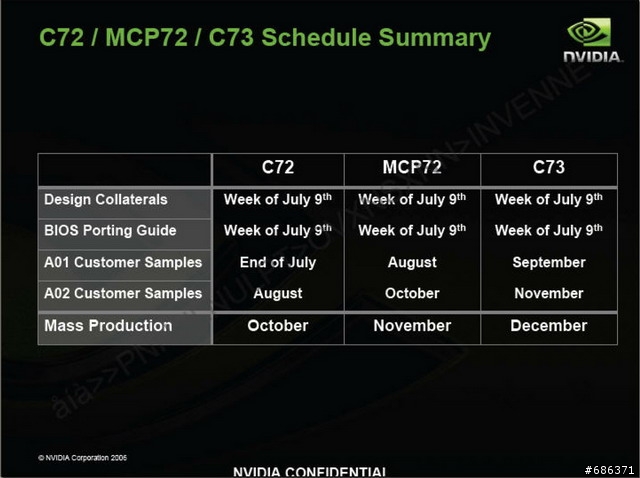

C72、MCP72和C73的推出時程。
感想
之前NVIDIA一直說SLI無法不同型號串連，但Hybrid SLI直接証明這一切都只是驅動程式的負載平衡機制而已，串連能力無關廠牌、型號、效能，只要驅動程式支援，要讓不同世代的晶片，甚至讓ATI和NVIDIA合作Cross-SLI-Fire都行。Hybrid SLI出來之後，下一步可能就是不同等級顯示卡可以串連，只要負載平衡機做的好，不要平均50 50分攤工作，那還是會有明顯的效能加強。
至於3卡SLI，AMD的部分並沒有真正的PCI-E x16三條，只有Intel的C73XE與C72XE支援，雖然透過南北橋會讓效能衰減，但應該會比AMD端的PCI-E x8三條來的快，看來NVIDIA真的有點偏心Intel端了。而就顯示卡的部分，GeForce 8800系列沒問題，因為它們都有兩個SLI的金手指，可以像Daisy Chain一樣，一張接一張，無限串連下去，可是GeForce 8600系列就沒這個設計，第三張卡可能得透過軟體SLI了。比較好的作法可能是把SLI橋接卡是接在南北橋的兩張卡，然後第三張卡是接在北橋上，透過軟體輔助，這樣可把南北橋和軟體損耗平均分攤在兩張卡上。
年底之前應該會有更多答案，但現在看來，Hybrid SLI對高階卡的玩家真的很有用，比如我想買的GeForce 8800就不支援VP2影像解碼，買MCP72XE就可以同時兼顧效能和影片播放，不玩遊戲時還可以切斷高階卡的電源來省電，一舉多得，可惜只支援AMD平台，不過.....AMD的新架構CPU似乎愈來愈不錯了，搞不好有機會可以扳回一城，真的有機會喔.....
